W Rosji, gdzie silne przywiązanie do tradycyjnej wieży z trójkątnym dachem, dach pochyły jest uważany za niereprezentatywny i nieodpowiedni dla budynku mieszkalnego. Ale do budowy budynków gospodarczych i budynków gospodarczych nie ma łatwiejszej i bardziej ekonomicznej opcji. Dlatego też, jeśli zaprojektowałeś garaż, wannę, wiozę, wiatę, koniecznie przyjrzyj się strukturze dachu dachu szopy, zamontuj go własnymi rękami, bez zaangażowania pracowników.

Funkcje konstrukcyjne

System dachów krokwiowych typu jednopołaciowego to uproszczona połowa podwójnego nachylenia. Jego zalety:

•  Niska waga. Niska waga konstrukcji pozwala budować od zera lub rekonstruować dach, bez wprowadzania zmian w fundamencie bez jego wzmacniania. To duży plus, ponieważ koszt budowy fundamentu, nawet własnymi rękami, odpowiada za około jedną trzecią kosztów całego budynku.
• Dostępność materiałów. Ponieważ system dachowy składa się głównie z drewna, niedrogiego materiału, który jest zbierany i sprzedawany wszędzie w centralnej Rosji, więc odległość od sklepu do placu budowy jest minimalna. Cena budowy jest akceptowalna dla każdego budżetu.
• Łatwa instalacja. Zazwyczaj wynagrodzenie profesjonalnych mistrzów pokrycia dachów wynosi 50% kosztów budowy dachu. Dlatego ten projekt z elementarnym systemem kratownic umożliwia zminimalizowanie kosztów poprzez odmowę zatrudniania pracowników zewnętrznych i samodzielne montowanie krokwi dachów.

Pomimo oczywistych zalet, nie sposób nie wspomnieć o wadach tego typu dachu:

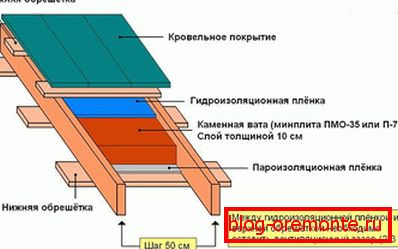

•  Niska efektywność energetyczna. Z uwagi na to, że szczelina powietrzna dachu chudego, który służy jako naturalna warstwa izolacji cieplnej, jest mniejsza niż ta sama odległość od dachu z dwoma nachyleniami, nie wystarczy zapobiec utracie ciepła. Dach jest wykonany z materiałów o wysokiej przewodności cieplnej, więc w lecie jest bardzo gorący, chłodzi się w zimie, przenosi ciepło lub zimno do zadaszeń. Aby wyeliminować tę wadę, konieczne jest zorganizowanie dokładniejszej izolacji i wentylacji pomieszczeń.
• Brak możliwości wyposażenia strychu. Dla niektórych właścicieli domów niezbędny jest strych, ale trudno go wyposażyć w jednostronny dach. Ale na powierzchni stoku z niewielkim nachyleniem wygodnie jest umieścić baterie słoneczne, zbiorniki do podgrzewania wody, a nawet małą platformę do odpoczynku i opalania.
• Powstawanie zaspy śnieżnej i zaspy śnieżne. Ten problem dotyczy budynków gospodarczych przylegających do głównego budynku mieszkalnego. Śnieg zsuwa się z bardziej stromych zboczy dachu domu i zatrzymuje się na płytszym garażu. Jeśli jednak przeprowadzisz obliczenia poprawnie, wybierz odpowiedni materiał, ta wada nie będzie niepokoić właścicieli.

Budowa kratownicy

System pojedynczego dachu не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

1. Mauerlat Mocna, masywna podstawa wykonana z pręta o przekroju 150х150 mm. Mauerlat jest przymocowany do górnej części ścian, tak aby wziął ciężar dachu nad sobą i przekierował go do fundamentu. Nie jest instalowany tylko w domach z bali i drewna, w których zadania Mauerlata wykonuje górną koronę z bali. W strukturach ceglanych lub mułkach gazowo krzemianowych wzdłuż górnej krawędzi muru układa się szalunek i wylewany jest jastrych betonowy.
2.  Nogi krokwi. Krokwie to gładkie, trwałe drewniane pręty o przekroju 50x150 mm lub 100x150 mm. Spoczywają na ścianach, tworząc geometrię stoków. Krok pomiędzy dwiema nogami kratownicowymi dobiera się pomiędzy 60-120 cm, należy wziąć pod uwagę, że zarówno zbyt rzadki, jak i zbyt częsty krok jest niepożądany: jeśli krokiew jest zbyt duży, to projekt będzie zbyt ciężki, jeśli nie będzie wystarczający, nie wytrzyma ciężaru pokrycia dachowego. krokwie definiują obliczenia inżynierskie.
3. Strut Zwany również elementem nogi podrabia dodatkowej pomocy. Odchodzi od podstawy pod kątem, podpierając środkową część krokwi, zapobiegając jej ugięciu. Stojaki są również wykonane z drewna, płyty o przekroju 50x150 mm.
4. Rack Pionowe podparcie, które po jednej stronie stoi na przegrodzie podtrzymującej, podczas gdy drugie podtrzymuje nogę krokwi, przenosząc jej ciężar na fundament budynku. Odstęp między stojakami powinien wynosić 1,2-1,5 m, większa odległość nie zapewnia odpowiedniego podparcia.
5. Leżąc Wykonane są z tego samego materiału co płyta zasilająca, spełniają te same funkcje, co tylko różnica, która jest instalowana na wewnętrznych ścianach nośnych.
6. Scramble Poziomo ułożona deska dokręcona dwoma filarami, aby zapobiec ich rozprzestrzenianiu się.
7. Filly. Należy użyć, jeśli długość nóg kratownicy nie wystarcza do zbudowania zwisu dachowego. Są to deski o mniejszym przekroju, za pomocą których krokwie są przedłużane. Odległość od stojaków do końca klaczki powinna wynosić co najmniej 40 cm.

Rodzaje systemów dachowych

W zależności od układu konstrukcji różne typy systemów kratownicowych stosowane są do montażu dachu jednostronnego, który najlepiej odpowiada określonym warunkom:

•  Oburzające Specyfika polega na tym, że krokwie wiszące są montowane tylko w konstrukcjach z wewnętrznymi wspornikami łożyskowymi. Jest to istotne dla budowy ich cegieł lub bloków, ale jeśli drewno lub dom z bali jest wykonane w przegrodzie ze ścianą nośną w środku, to nadaje się do tego. Nadwieszany schemat zawiera dodatkowe elementy wspierające: stojaki, płatwie, skurcze, podpórki na nogi i rozpórki. Im większy jest obszar i ciężar jednolitego dachu, tym więcej części pomocniczych. W ten sposób można zablokować konstrukcję, odległość między ścianami, w której jest więcej niż 12 m, jeśli wewnątrz znajdują się dwa podpory łożyskowe.



• Przesuwanie. Używane krokwie ślizgowe w budowie budynków z bali i domów z bali. Doświadczeni budowniczowie twierdzą, że budynki drewniane kurczą się w ciągu pierwszych 5-6 lat po montażu, w pierwszym roku eksploatacji tracą nawet 15% wysokości. Dlatego jeśli wyposażysz je w dach ze sztywnym mocowaniem, dach będzie się wypaczał, z czasem będzie musiał zostać przerobiony. Jednakże, krokwie ślizgowe na dole mają łączniki typu suwakowego, dlatego, gdy dom z bali ustępuje, dach nie jest zdeformowany, ale dostosowany.



• Wiszące. Ten system dachowy nie opiera się na wewnętrznych ściankach, tylko ściany zewnętrzne są używane. Najczęściej do takiej konstrukcji buduje się konstrukcję budynku ze ścianami o tej samej wysokości. Aby ustawić nachylenie zbocza za pomocą stojaka z drewna. Kratownice krokwiowe - urządzenie składające się z zębatki, zaciskania, krokwi i, jeśli to konieczne, rozpórek, które są zbierane na ziemi. Wyglądają jak trójkąt prostokątny, w którym przeciwprostokątna jest krokwiami, mała noga to rozpórka, a duża to wdech. W celu montażu kratownic, na belkach stropowych konstruuje się tymczasowe podłogi, które są w stanie utrzymać ciężar pracownika i kratownicy. Odpowiedni, jeśli odległość między ścianami nie przekracza 4,5 m.

Opcje projektowania

Aby zrozumieć, jakie elementy powinien mieć system krokwi twojego hangaru, jaki powinien być między nimi krok, musisz zmierzyć długość i szerokość budynku, określić odległość między ścianami wsporczymi. Jeśli Dina udogodnienia:

• 4, 5 metrów i mniej. Jeśli odległość między ściankami jest niewielka, można wybrać najprostszą opcję, składającą się z mocno zamocowanych nóżek Mauerlat i krokwi. Instalacja nie powoduje znaczących trudności, można ją wykonać ręcznie. Metodę tę stosuje się w małych budynkach gospodarczych: garażach, szopach, toaletach ulicznych.
• 4,5-6 m. Jeśli odległość przekracza zalecane wartości, sześciometrowe krokwie, które nie mają podpory na wewnętrznej ściance, zwisają pod własnym ciężarem. Dlatego system kratownicowy musi zostać wzmocniony rozpórkami spoczywającymi na podłodze zamontowanej na belce podłogowej.
• Do 12 m. Jeśli długość dachu przekracza 12 metrów, zainstaluj co najmniej jedną zębatkę, na której opierają się podpory. Krok między krokwiami a stojakami nie powinien przekraczać 1,2-1,5 m.
• Do 16 m. W przypadku konstrukcji, których odległość między ścianami przekracza 16 m, konieczne jest zainstalowanie co najmniej dwóch filarów, umocowanych za pomocą młynka, wielokierunkowych rozpórek. Ten system krokwi jest używany niezwykle rzadko, nadaje się do aranżacji dużych wiaty do przechowywania zwierząt lub magazynów.

Należy rozumieć, że im większy budynek, tym bardziej skomplikowany układ kratownicy go potrzebuje, tym mniejszy krok między krokwiami. Ponieważ standardowa długość tarcicy wynosi 6 metrów, konstrukcje, których szerokość przekracza 4,5, wymagają wykonania kompozytowych nóg kratownicowych składających się z jednej lub dwóch desek połączonych zachodzącymi na siebie 50 cm.

Opracowanie projektu

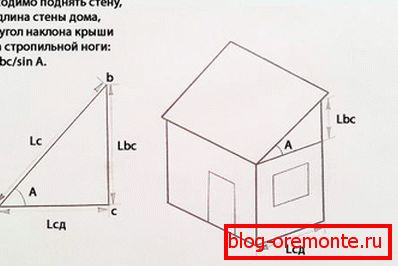

Tak więc pochyły dach ma kształt trójkąta, o niektórych znanych długościach, resztę można obliczyć za pomocą formuł trygonometrycznych znanych wszystkim ze szkoły. Załóżmy, że przeciwprostokątna jest nogą kratownicy, oznaczamy ją przez Lc. Następnie segment Lbc to noga, wysokość ściany od belek stropowych do grzbietu. Stąd Lcd to szerokość domu, A to kąt nachylenia zbocza (wybrany lub obliczony). Teraz wszystko zależy od tego, które strony wiemy:

• Jeśli ustawiona jest szerokość domu i wysokość ściany od sufitu do grzbietu, to obliczamy kąt nachylenia za pomocą kalkulatora: tgA = Lbc / Lcd;
• Jeżeli kąt nachylenia i szerokość konstrukcji są znane, to obliczamy wysokość wznoszenia ściany: Lbc = tgA * Lcd;
• Po określeniu szerokości budynku i kąta nachylenia stoków można obliczyć długość stopki krokwi: Lc = Lcd / cosA.

Po wykonaniu obliczeń, narysowany jest schemat, na podstawie którego uzyskuje się uzyskane wymiary. Uproszczony rysunek również odzwierciedla krok między kratownicami.

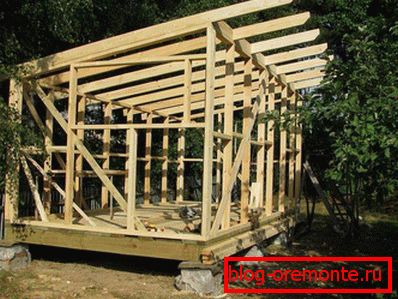

Zbuduj system kratownicy

Ponieważ kolejność prac zależy od rodzaju systemu kratownicowego, przeanalizujmy jak zbudować jednostronny dach garażu o szerokości 4,5 m.

1. Po wzniesieniu ścian szczytowych, mających koniec w postaci trójkąta prostokątnego, przegrody, na których spoczywa nachylenie, są wodoszczelne przed zainstalowaniem płytki zasilającej. W tym celu piperoid składa się dwu lub trzykrotnie lub specjalną folią.
2. Na ścianie znajduje się wzmocniona taśma: instaluje się szalunek, montuje się zbrojenie i wylewa się lepki beton. Wstępnie wykonane otwory do montażu Mauerlat. Przed przymocowaniem pręta podtrzymującego jest on poddawany działaniu kompozycji ognioodpornej i bioprotekcyjnej. Przymocuj śruby kotwiące mauerlat.



3. Następnie przygotuj krokwie. Zakupione płyty są piłowane własnymi rękami, biorąc pod uwagę fakt, że noga krokwi powinna tworzyć po obu stronach zwis dachu 40-50 cm. Jeden krokiew podnosi się i zaznacz miejsce na wiązanie pod płytą mocy. Pozostałe nogi są wykonane zgodnie z tą próbką.
4. Ustawili krokwie tylne i przednie własnymi rękami, rozciągając żyłkę między nimi, wzdłuż której pozostałe nogi krokwi są zainstalowane i wypoziomowane. Optymalnie, jeśli krok między nimi wynosi 50-80 cm.



5. Następnie urządzenie obreshetki, stałe lub kratowe. Solid nadaje się do miękkich rodzajów pokryć dachowych i jest wykonany ze sklejki. Krata składa się z nieobrzynanych desek, montowanych prostopadle do krokwi, stosowanych do metalowych posadzek i profilowanych blach. Odstęp między elementami listwy zależy od ciężaru pokrycia dachowego.
