Domowy komin ze stalowej rury wykonuj samodzielnie - krok po
Każdy dom mieszkalny, a nawet wiejski, wanna, nie podłączony do instalacji centralnego ogrzewania, jest dostarczany z urządzeniem generującym ciepło. W celu usunięcia z wnętrza produktów spalania paliwa w piecu zasilane są kanałem oddymiającym. Najtańszą opcją jest ocynkowany komin, w sklepach budowlanych cena 1 m rury wykonanej z tego materiału wynosi około 110 rubli. Jeśli dodamy do tego koszt obracania elementów, deflektora i wsporników, instalacja będzie kosztować dość grosza. Jednak w tym artykule wyjaśnimy, jak obniżyć koszty o 60% i jak zrobić komin ze stalowej rury własnymi rękami.
Podstawowe parametry
Plus modele magazynowe kominów ze stali ocynkowanej są takie, że producenci produkują szeroką gamę rozmiarów. Ponadto wśród produktów fabrycznych znajdują się dwa obwody, wyposażone w izolację cieplną, faliste, o zwiększonej elastyczności i jednokierunkowe. Wykonując domowy komin, należy ograniczyć się tylko do rur jednokierunkowych. Aby system usuwania dymu działał sprawnie, należy wziąć pod uwagę następujące parametry:
- Rozmiar sekcji rury. Aby dym wydostający się z pieca obrócić komin, trzeba wybrać odpowiednią średnicę rury. Zbyt cienka rura nie zapewnia właściwego poziomu, w związku z którym można utworzyć odwrotny ciąg. Natomiast komin o dużej średnicy zbyt szybko usuwa produkty spalania do atmosfery, co powoduje wzrost zużycia paliwa i strat energii. Im więcej zwojów w konfiguracji kanału oddymiania, tym grubsza powinna być rura. W większości przypadków odpowiednia rura wykonana jest ze stali ocynkowanej o średnicy 100 mm. Zalecany przekrój komina dla kotłów o różnych wydajnościach:
- Materiał. Rury kominowe są wykonane z blachy. Materiał ten musi być wysoce odporny na korozję, wilgoć i wysoką temperaturę. Dlatego prosta stal ocynkowana nie jest wystarczająca, ponieważ temperatura w kominie pieców na paliwo stałe i kominki przekracza 500-700 stopni. Dlatego do produkcji rur stosowany metal o wysokiej wytrzymałości cieplnej i odporności na korozję.
- Grubość ściany Żywotność komina wykonanego z rury stalowej zależy od grubości zastosowanego metalu. Wykorzystywane blachy ze stali o grubości 0,25-1,0 mm. Im wyższa temperatura gazów opuszczających piec, tym grubszy musi być metal.
To ważne! Galwanizowana blacha stalowa o wymiarach 2500x125 mm w magazynach budowlanych kosztuje około 600 rubli, z właściwym cięciem z jednego arkusza, otrzymuje się 8,75 m rury o średnicy 100 mm, koszt 1 m wynosi około 68 rubli, co daje 60% oszczędności!
Produkcja
Do produkcji rur z blachy stalowej ocynkowanej wymagane będzie gumowe lub drewniane centrum handlowe o odpowiedniej masie, aby wyginać metal. W procesie tym stosuje się nożyce do cięcia metalu, długą linijkę, scriber do znakowania, narożnik i "pistolet" do gięcia. Proces gięcia przebiega następująco:

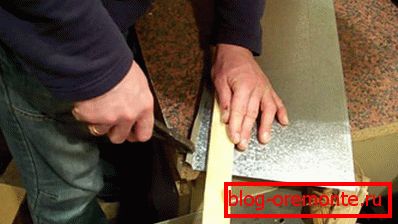

- Przede wszystkim blacha jest układana za pomocą linii rysowania scriber. Z jednej strony, część ma szerokość 340 mm, a druga 330 mm, dzięki czemu podczas montażu łatwo dopasowują się do siebie. Przy odpowiednim przycięciu należy uzyskać 7 pasków o długości 1250 mm.

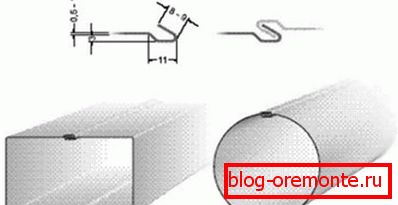

- Za pomocą metalowego kąta i młotka obie krawędzie są wygięte pod kątem 90 stopni w przeciwnych kierunkach do szerokości 0,7 mm. Następnie półfabrykaty odwracają się i ustaw kąt na krawędziach pod kątem 135-145 stopni, delikatnie uderzając młotkiem.

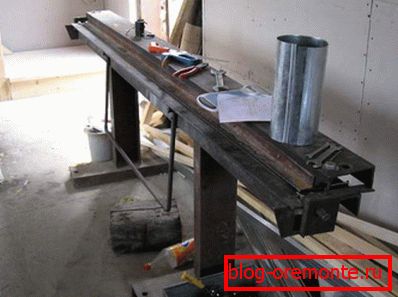

- Obrabiany przedmiot zostaje przeniesiony do "pistoletu", urządzenia do wykonywania zaokrąglonego kształtu blachy o średnicy 100 mm. Arkusz układany na "pistolecie", uderz młotkiem, aby uzyskać pożądany kształt rury.

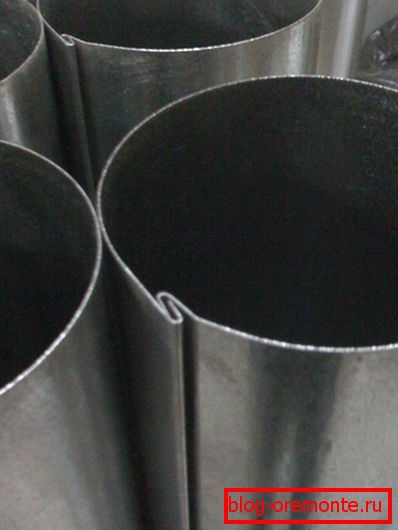

- Krawędzie przedmiotu obrabianego łączą się ze sobą i są umieszczone na pistolecie. Za pomocą gumowego młotka miejsce przylegania brzegów arkusza tworzy płaski szew. Złącze można wzmocnić za pomocą nitów metalowych, jednak będzie to wymagało spawania.
Zwróć uwagę! Do instalacji komina potrzebne są części toczone, które są wykonywane przez cięcie prostych rur pod kątem. Jeśli przecinamy rurę pod kątem 75 stopni, to podczas dokowania obraca się o 150 stopni, jeśli pod kątem 45 stopni obraca się o 90 stopni. Aby poprawić efektywność improwizowanego komina, jest on zawinięty w niepalny materiał termoizolacyjny.
Korzyści
Wraz z pojawieniem się dużej liczby produktów fabrycznych do montażu ocynkowanych kominów stalowych zmniejszyła się potrzeba wykonywania rur własnymi rękami. Jednak domowe rury mogą obniżyć koszty i znaleźć idealną średnicę. Ponadto są one wykorzystywane do wyposażenia drenów, dlatego umiejętność wykonywania rur własnymi rękami będzie przydatna w życiu codziennym. Kominy metalowe w porównaniu do innych mają następujące zalety:
- Lekki. Kanały odprowadzające dym z domowych rur ocynkowanych ważą znacznie mniej niż cegły lub ceramiki. Dlatego też, aby zainstalować ten typ komina, nie trzeba wyposażyć fundamentu, koszt wylania, który przekracza koszty materiałów i prac instalacyjnych.
- Bezpieczeństwo pożarowe. Zgodnie z przepisami budowlanymi stalowe kominy są całkowicie bezpieczne dla pożaru. Wysokiej jakości metal wytrzymuje nagrzewanie do 900 stopni, dzięki czemu nadaje się nawet do pieców na paliwa stałe i kominków.
- Niski koszt. Kominy wykonane ze stali to najbardziej demokratyczny sposób na uporządkowanie dymu, koszt instalacji jest kilkakrotnie niższy niż instalacja analogów ceramicznych i ceramicznych.
- Łatwy w montażu. Komin wykonany ze stali ocynkowanej może być łatwo złożony własnymi rękami zgodnie z instrukcjami, oszczędzając w ten sposób pieniądze wydawane na zatrudnianie profesjonalnych pracowników.
To ważne! Skuteczność usuwania dymu zależy od poprawności montażu komina. Wykwalifikowani mistrzowie radzą, aby wybrać głównie konfigurację pionową z najmniejszą liczbą obrotów. Każdy element obrotowy jest przeszkodą na drodze dymu, zmniejszając siłę ciągu.
Zasady montażu

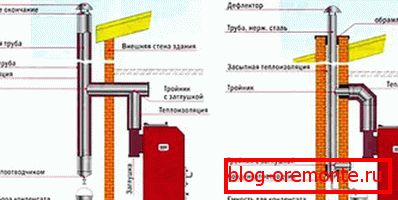

Aby prawidłowo zmontować komin ze stali ocynkowanej, należy wstępnie zaznaczyć układ i położenie rury. Zgodnie z tym rysunkiem konieczne jest ustalenie, ile rur jest wymaganych i pocięcie ich na odcinki o wymaganej długości. Montaż przeprowadza się w następujący sposób:
- Przede wszystkim rura kominowa jest podłączona do rury wlotowej grzałki za pomocą specjalnego adaptera. Ważne jest, aby zapewnić całkowitą szczelność złącza.
- Po pierwszym segmencie trójnik jest połączony z kolektorem kondensacyjnym i rewizją. Każda sekcja rury jest włożona do poprzedniej, a złącze jest nasmarowane żaroodpornym uszczelniaczem i przymocowane stalowym zaciskiem.
- W miejscach, w których rura przechodzi przez przeszkody w postaci ścian lub sufitów, wyciąć otwory i zamontować ognioodporną skrzynkę wykonaną z blachy ocynkowanej lub azbestowej. Przestrzeń między ścianami rury i skrzyni owinięta włóknem bazaltowym lub pokryta rozszerzoną gliną.
- Na czubku kładzie się ochronny parasol, a połączenie z dachem izoluje się uszczelniaczem lub elastyczną penetracją wykonaną z gumy. Jeśli materiał pokrycia dachowego nie ma odporności na ogień, zainstalowany jest wykrywacz iskier.
Zwróć uwagę! Na dachu kanału usuwania dymu wyświetlany jest w odległości 30-50 cm od grzbietu. Aby zapewnić poziom przyczepności, wysokość komina musi wynosić 50 cm powyżej grzbietu. Nieprawidłowe umieszczenie na dachu może spowodować wsteczny nacisk lub przeciwciśnienie wiatru.
