Drewniana konstrukcja dachu

Nie jest tajemnicą, że dach odgrywa ważną rolę w budowie domu. Z kolei sam dach jest złożonym systemem, który musi wyróżniać się niezawodnością i trwałością. Ostatnio popularność zyskała budowa wierzchnich budynków z drewnianych konstrukcji, a także pokrywanie ich naturalnymi materiałami. Następnie porozmawiamy o tym, jak zrobić drewniany dach i jakie projekty są wykorzystywane do jego wykonania.

Rodzaje konstrukcji dachowych z drewna

Budując niskie budynki, dachy wykonane z drewnianych konstrukcji są dość popularne, podzielone na 3 typy:

• na bazie krokwi typu ukośnego;
• na podstawie krokwi;
• oparty na drewnianych kratownicach.

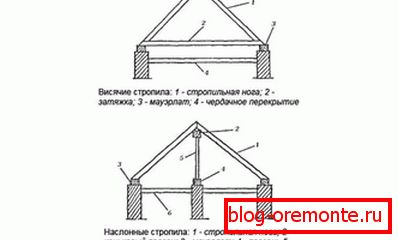

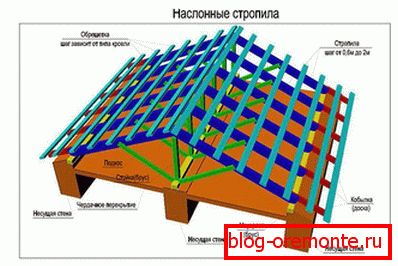

Zawieszone krokwie są instalowane w taki sposób, że ich końce z jednej strony mają dolne podparcie w postaci mauerlat, az drugiej strony opierają się o ścianę budynku lub stojaka u góry. Zadaniem mauerlat jest przyjmowanie i rozprowadzanie ładunku przenoszonego z krokwi na ściany nośne.

Krokwie znajdują się w odległości od 0,6 do 2 m. Na definicję wpływ ma obciążenie i rodzaj drewna. Pręt może być stosowany jako krokwie, które mają przekrój 0,2-0,2 m lub kilka desek o grubości większej niż 5 cm, regały powinny być oddalone od siebie o 2-3 metry.

Aby zwiększyć sztywność drewnianych krokwi dachowych, stojaki są powiązane poziomo z deskami o szerokości do 0,2 m. Aby system kratownicy nie został wyburzony przez prądy powietrzne, musi być przymocowany do powierzchni budynku. W tym celu używa się skrętu drutu, który mocuje się w ścianie za pomocą kotew. Taka konstrukcja kratownicy jest zdecydowanie najbardziej pożądana ze względu na wygodę. Zawsze można go dostosować do kształtu domu.

Zwróć uwagę! W celu zamontowania systemu kratownicowego do jego zamocowania potrzebna jest co najmniej jedna podłużna ściana nośna. W tym samym czasie szerokość budynku nie powinna być mniejsza niż 7 m.

Jeśli w środku budynku nie ma ściany nośnej, stosuje się konstrukcję drewnianego dachu z wiszących krokwi, które nie mają takiego górnego podparcia jak w poprzedniej wersji. Szerokość budynku w tym przypadku nie powinna przekraczać 8 m. Taki system jest stosowany w małych budynkach o przeznaczeniu ekonomicznym. Krokwie poniżej polegają bezpośrednio na ścianach zewnętrznych, na które mają wpływ znaczne naprężenia poziome. Sztywność systemu zapewniona jest przez krokwie łączące, które wyrównują wysiłek elementu dystansowego. Mocowanie wszystkich drewnianych elementów odbywa się za pomocą śrub, gwoździ i metalowych płyt.

Zwróć uwagę! Jeśli planowane jest użytkowanie pomieszczenia na poddaszu, jastrych powinien być ustawiony możliwie wysoko.

Drewniane kratownice są rzadko używane w sektorze prywatnym. Takie konstrukcje są stosowane w budynkach, w których rozpiętości osiągają wartości do 20 m. Konstrukcja gospodarstwa jest dość złożona. Składa się z węzłów, których elementy są belkami o przekroju od 50 do 150 mm. Takie konstrukcje są stosowane w starych budynkach wymagających napraw dachu. W nowoczesnej konstrukcji systemy te mogą być wykorzystywane do budowy dużych stodół.

Materiały dachowe

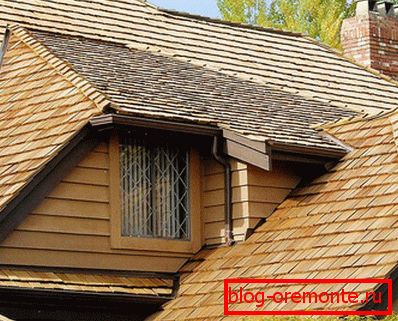

Aby pokryć dach, można użyć materiałów wykonanych z drewna. Wśród produktów do układania dachów można zidentyfikować:

• gonty, które są drewnianymi płytami, które są formowane przez piłowanie i są połączone ze sobą za pomocą kolców i rowków;
• wrzeciono jest małą perforowaną płytą drewnianą, która przypomina kafelki wolnostojące;
• Pług, który jest rodzajem wrzeciona, ma kształt łopaty z kręconym dnem;
• Tes, który jest wykonany z drewna iglastego, i jest cięta deska z próbką wzdłuż krawędzi;
• półpasiec - nieskalibrowane płyty drewniane o małej grubości i wykonane z osiki i olchy metodą rozdrabniania;
• chipsy, które są rodzaju półpasiec, ale gorsze od jej długości.

Konstruując dach z desek, trzeba wiedzieć, że takie zakładkowanie jest stosowane głównie przy wyposażaniu dachów skośnych, których kąt nie przekracza wartości kąta prostego. Dla bardziej stromych dachów stosuje się znacznie więcej materiału, co pozwala na zwiększenie wytrzymałości konstrukcji.

Pokrycia dachowe z gontów, karpi i pługów

W zależności od materiału pokrycia dachowego, technologia wykonania instalacji elementów dachowych zmienia się znacząco, a rodzaj krokwi zmienia się. Konstrukcja drewnianego dachu może być wykonana z różnych elementów.

Pokrycie dachu gontowego jest uważane za jedną z najtrudniejszych metod. Aby samodzielnie wykonać taki dach, potrzebne są znaczne praktyczne doświadczenia. Wielkość drewnianej płyty osiąga długość do 0,7 m, szerokość - do 0,15 m. Płyty drewniane są wycinane z desek. Wadą tego materiału jest chropowatość w miejscu cięcia, co przyczynia się do zwiększonego wchłaniania wilgoci. Aby zmniejszyć ten minus, piłowanie powinno odbywać się w takim kierunku, aby struktura włókien odpowiadała naturalnemu.

Jedna strona deski jest wycinana wzdłuż długości w takim stopniu, że grubość produktu osiąga średnią wielkość 4 mm. Z drugiej strony, rowek jest wycięty lub wydrążony na końcu, a jego głębokość sięga 1,2 cm, rowek w jego punkcie końcowym powinien mieć szerokość około 4 mm, co odpowiada rozmiarowi wyciętego klina. Wśród gatunków drewna, które nadają się do tego typu dachu, można wymienić dąb i osika, a także sosnę. Przed ułożeniem blach wykonano listwę do ich mocowania, wykonaną z pręta o wymiarach 4 × 4 cm lub 5 × 5 cm, należy ją wykonać z pewną odległością między listwami. Układanie prętów drewnianych powinno przebiegać wzdłuż osi z krokiem równym jednej trzeciej długości płyt gontowych. Skrzynia może być również ciągła z desek.

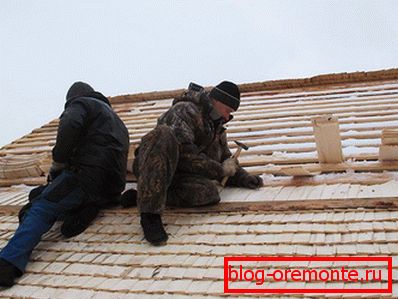

Wszystkie deski muszą być ułożone w prostym rzędzie w kierunku, w którym wszystkie rowki wyglądałyby w górnej części. Następny rząd ustawia się w taki sposób, że kliny klinowe wchodzą w rowki. Po ułożeniu każdy element jest przymocowany gwoździem do pręta u góry deski. Gwoździe powinny wejść na głębokość 2,0 cm w prętach, należy wiedzieć, że gatunki drewna decydują o wyborze materiału do paznokci. Jeżeli dach pokryty jest materiałem modrzewiowym, stosuje się gwoździe miedziane. W przypadku innych ras odpowiednie są galwanizowane produkty mocujące.

Niezawodność i trwałość dachu zależy od liczby warstw skumulowanego gontu:

• 2 rzędy - górna warstwa ukrywa dolną półtora razy większą długość płyty. Używany do prostych budynków.
• 3 rzędy - górna warstwa ukrywa dolną o 2/3 długości gontu. Używany do budynków mieszkalnych.
• 4 rzędy - górna warstwa ukrywa dolną 3/4 długości deski. Jest stosowany w konstrukcjach o zwiększonej odpowiedzialności.

Elementy dachu są ułożone jeden na drugim. Oznacza to, że dolna część płyty, która znajduje się w górnym rzędzie, obejmuje dwie połówki dolnych płyt. Złącza elementów ze zorientowanym tyłkiem, zwane żłobieniem, są umieszczane w pozycji wentylatora. Aby stworzyć taki kształt, wąskie końce płytek mają pożądane nachylenie u dołu, a deski w tym miejscu przyjmują formę trapezu.

Zwróć uwagę! Jak wiadomo, drzewo ma tendencję do wpływania na zjawiska naturalne. Aby przedłużyć żywotność produktu, gonty muszą być poddane działaniu środków antyseptycznych. Ponadto drzewo również płonie. Dlatego elementy dachu wymagają dalszej obróbki środkami zmniejszającymi palność.

Zasada umieszczania shindela i pługa jest podobna do poprzedniej. Ponieważ te drewniane płyty są gorszej jakości niż gonty i osiągają zaledwie 0,4 m, listwy skrzynkowe muszą być odpowiednio mocowane częściej niż w poprzedniej wersji. W płytach tego typu nie ma żadnych rowków łączących, dlatego konstrukcja drewnianego dachu odbywa się za pomocą uszczelnienia doczołowego.

Zwróć uwagę! Ponieważ w wyniku opadów materiał pofałdowany pęcznieje, powinna istnieć szczelina między deskami, której wartość powinna wynosić około 4 mm. W przeciwnym razie po pewnym czasie dach zostanie wypaczony.

Kiedy pogoda jest wilgotna z taką cechą konstrukcyjną, połączenia stykają się szczelnie, a w słoneczny dzień suche drewniane elementy pozwalają powietrzu tworzyć wentylację na dachu.

Błędem byłoby nie wspomnieć o jednym z rodzajów drewna, który ma wiele zalet w porównaniu z innymi rodzajami pokrycia naturalnego materiału. Jest to modrzew, który ma następujące zalety:

• obecność żywicznych substancji i wysoka gęstość nie prowadzi do korozji i infekcji przez owady;
• wysoka wytrzymałość;
• drewno wygląda pięknie ze względu na swoją strukturę;
• Cena materiału jest stosunkowo niska.

Urządzenie dachu z gontów, zrębków i Tesa

Jeżeli materiał dachowy dachu drewnianych domów jest gontem, urządzenie powłoki jest wykonane w 3 lub 4 warstwach, zachowując zakładkę w kierunku poziomym i pionowym. Do gontów stosuje się deski o długości od 0,4 do 1 m, szerokości od 0,09 do 0,13 m i grubości około 4 mm. W gontach długich bocznych pasują te same zasady co gonty. Płyty, które są umieszczone obok siebie, powinny być ukryte do około 0,3 m. Kolejny poziomy rząd powinien być ułożony tak, aby środek jego elementów pokrywał się z połączeniem płyt dolnej warstwy. Każda płytka jest przymocowana za pomocą gontowego gwoździa o długości 70 mm i średnicy 1,5 mm do każdego paska na pasku. Kalenica jest wyposażona w konstrukcję 2 desek, połączonych razem, aby utworzyć kąt.

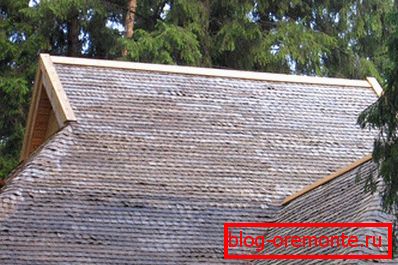

Nakładanie się elementów układu scalonego odbywa się na tej samej zasadzie. Różnica dotyczy tylko krótszej długości płytek. W przypadku wiórów stosuje się płytki o długości od 0,4 do 0,5 m, od 0,07 do 0,12 m szerokości i 3 mm grubości. W tym materiale pręty obreshetka są szczelnie zamocowane - podziałka wynosi 0,15 m. Dla porównania, przy układaniu gontów odległość ta wynosi 0,3 m. Ponieważ płyty te ważą stosunkowo niewiele, czy rozmiar elementu konstrukcyjnego dla łaty może wynosić 4,0? 4,0 cm Dla ułatwienia montażu pod drewnianymi płytami możliwe jest przygotowanie skrzyni bryłowej.

Dach z drewnianą powłoką, której budowa występuje przy użyciu tesy, uważany jest za najprostszy i tani. Trwałość takiego nakładania się jest znacznie gorsza od innych gatunków. Faktem jest, że podczas cięcia drewna naturalna struktura surowca jest łamana, a deski nie mogą już w pełni opierać się efektom zjawisk naturalnych. Istnieje jednak inna metoda wytwarzania elementów. Podczas dzielenia przedmiotu obrabianego wzdłuż długości struktury włókien nie jest zakłócany, ponieważ szczelina przechodzi wzdłuż nich. Zachowane są naturalne właściwości drewna. Sto lat funkcjonowania takiego dachu jest uważane za normalny termin. Dach z tesa jest montowany na 2 sposoby: poprzeczny i wzdłużny. W pierwszym przypadku układanie jest równoległe do grzbietu. Ta metoda jest uproszczona i jest stosowana w budynkach o krótkim okresie użytkowania. Deski są przymocowane do skrzynki za pomocą gwoździ w kierunku do góry, podczas gdy górna warstwa ukrywa dolną na 0,05 m. Istnieją 3 rodzaje metod podłużnych:

• Dwa rzędy pasują blisko siebie. Elementy górnej warstwy opadają na dno z przesuniętą połówką deski. Szczelina pomiędzy płytkami do spęczniania pozostaje około 5 mm.
• Wzdłuż zbocza, palowanie przebiega w biegu. Dolną warstwę płytek układa się warstwą 5 mm i ukrywa się pod blatem w odległości 5,0 cm.
• Z wyściełaną osłoną. Dolna warstwa ma stałą powierzchnię. Połączenia nakładają się na mniejsze deski, które sięgają do dolnego rzędu o 5,0 cm.
• W przypadku wszystkich typów układania, górne płyty są mocowane do prętów za pomocą 2 gwoździ w każdym takcie. Skrzynia wykonana jest z drewnianych elementów konstrukcyjnych, których odległość powinna wynosić od 0,6-0,8 m. Grubość stosowanych desek powinna wynosić od 0,019 do 0,025 m. Przekrój deski powinien odpowiadać wymiarowi 6-6 cm.

Zwróć uwagę! Niepożądane jest instalowanie parowania i uszczelniania pod dachem elementów drewnianych, ponieważ z ich powodu dach nie może oddychać, a jego żywotność będzie się zmniejszać. Przy zachodzeniu na dach naturalnym materiałem na strychu nie ma kondensacji, ponieważ drzewo ma niskie przewodnictwo cieplne.
