Dwuczęściowy system dachowy rafter

Podczas budowania dowolnego budynku lub konstrukcji, dach jest końcowym elementem. Jest to zakładka, która nie tylko przenosi zewnętrzne obciążenia na ściany budynku, ale również rozdziela je na ściany i wewnętrzne podpory domu. W większości regionów popularny dach dwuspadowy stał się powszechny. Zastanów się nad jej urządzeniem.

Co to jest dach dwuspadowy?

Jest to najpopularniejszy rodzaj dachu w budownictwie mieszkaniowym. Pozwala na stworzenie dość przestronnego strychu, który nie wymaga dodatkowej izolacji. Co więcej, schemat dachu dwuspadowego jest dość prosty. Jego instalacja nie wymaga dużych inwestycji finansowych.

Dwuspadowy dach składa się z dwóch prostokątnych płaszczyzn, połączonych ze sobą u góry, a na dole ze ścianami domu. Koniec takiego budynku jest zwykle zbudowany z tych samych materiałów, co ściany budynku. Możesz także zrobić wejście na strych. Może jednak być typu mansardowego.

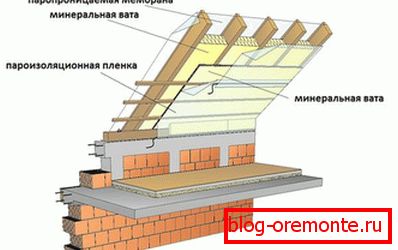

Dziś bardzo modne jest wybudowanie kolejnego pokoju na poddaszu. Izolowany od wewnątrz dwuspadowy dwuspadowy system dachowy pozwala stworzyć prawdziwy salon.

Kąt dachu dwuspadowego powinien przyczyniać się do niezależnego opadania wody opadowej i stopionego śniegu.

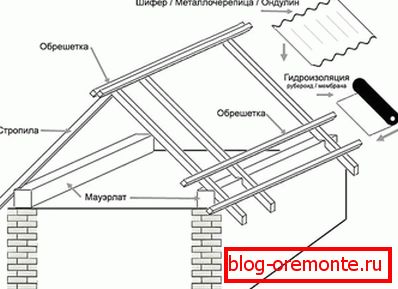

Konstrukcja dachu dwuspadowego

Wzory dwuspadowe są najbardziej popularne w jednopiętrowych budynkach.

Konstrukcja dachu dwuspadowego obejmuje:

• krokwie;
• skrzynia;
• pochyłe samoloty;
• arbiter;
• poziome żebra;
• koń;
• endovy;
• nawisy.

Kąt nachylenia

Jednym z najważniejszych elementów niezawodnego dachu jest kąt nachylenia lub, inaczej mówiąc, kąt nachylenia. Jego wartość zależy bezpośrednio od klimatu danego obszaru, właściwości pokrycia dachowego i architektury budynku.

Im większy kąt nachylenia dachu, tym mniej śniegu jest na nim gromadzone i im więcej siły wiatru musi wytrzymać. Dlatego na obszarach, gdzie występuje duża ilość opadów, dach zawsze budowany jest pod dużym kątem, tak aby nie spadały na niego duże masy śniegu, które mogłyby zawalić budynek.

1. Prędkość śniegu padającego z dachu zależy również od pokrycia dachowego.
2. Jakość pokrycia dachowego zależy również od jego wagi. Dlatego należy to wziąć pod uwagę przy tworzeniu marginesu bezpieczeństwa dla systemów dachowych.

Zwróć uwagę! Na obszarach, gdzie często wieją silne wiatry, dachy delikatnie opadają, aby zmniejszyć nacisk wiatru. Jednak na dachu dwuspadowym kąt nachylenia nie może być mniejszy niż 5 stopni, niezależnie od regionu klimatycznego.

Koszt budowy zależy od nachylenia i prawidłowego wyboru. W końcu, aby pokryć dach stromym zboczem, potrzeba większej ilości materiału dachowego i nakładu pracy pracowników.

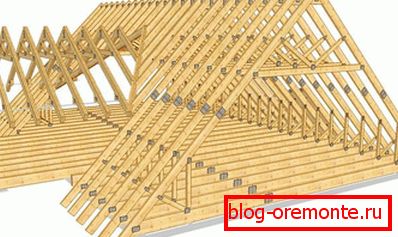

Struktura kratownicy urządzenia

Struktura systemu dachowego dachu dwuspadowego jest określona przez kształt dachu, liczbę kolumn wewnętrznych, długość przekroju między kolumnami i inne czynniki.

Nogi krokwi stanowią wiodącą część konstrukcji kratownicy. Leżą one wzdłuż zbocza dachu i służą jako podpora dla łaty.

Krokwie w takich budynkach są dwojakiego rodzaju:

• wiszące - oparte na ścianach domu tylko się kończą, bez udziału pośrednich kolumn;
• Zawieszony - który spoczywa na ścianach domu i na końcach oraz na środkowej części.

W budowie domów o lekkich ścianach do montażu dachu używane krokwie wiszące. Ich główną zaletą jest to, że mogą nakładać się na długą sekcję. Ten element systemu kratownicowego działa na zasadzie kompresji i gięcia.

Ze względu na swoje właściwości techniczne, krokwie ładują tylko dwie skrajne kolumny wsporcze - ściany budynku. Silny efekt łzawienia skierowany jest na krokwie. Aby złagodzić ten efekt i zapobiec rozbieżności nóg krokwi, stosuje się dokręcanie: drewniane lub metalowe. Są one zamocowane u podstawy krokwi. Belka z rozpórkami jest wzmocniona równolegle do dokręcania, jeżeli długość przekroju przekracza 8 metrów. W przypadku, gdy rozpiętość jest mniejsza niż 8 metrów, między szczytem krokwi a dokręceniem jest wprowadzona śruba.

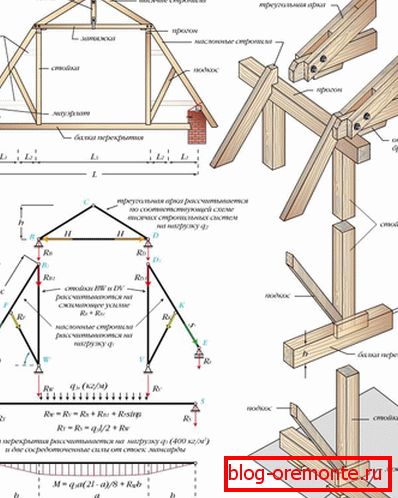

Wyższe ustawienie dokręcania zapewnia mocne i długotrwałe połączenie z krokwiami, bez względu na to, z jakiej są jakości, z czego są wykonane. Celem tego wszystkiego jest zapobiegnięcie rozrastaniu się pontonu i zmniejszenie ugięcia. Technologia ta nieustannie znajduje zastosowanie w systemach dachowych dachów mansardowych.

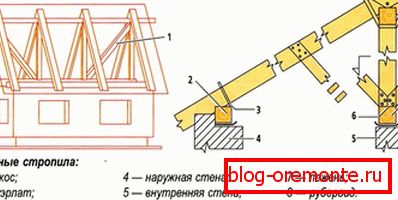

Jeśli budynki mają słupowe kolumny pośrednie lub środkową ścianę nośną, można tu zastosować pochylony kratownicę. Można je stosować, jeśli rozpiętość nie przekracza 6,5-7 metrów.

Zwróć uwagę! Instalacja kolejnej dodatkowej kolumny umożliwi przeniesienie szerokości zakładki do 11,5-12 metrów, a dwie kolumny do 15-15,5 metra.

Rodzaj fundamentów krokwi dla dachu zależy od materiałów budowlanych użytych do budowy domu i jego ramy.

Zwróć uwagę! System pokryć dachowych z zastosowaniem krokwi ściennych do dachu, ceteris paribus, łatwiejszy i łatwiejszy w montażu, w porównaniu z tymi samymi systemami. Ponadto zastosowanie tego typu krokwi oszczędza drewno, a w konsekwencji zasoby materialne klienta.

Podczas jednoczesnego stosowania wiszących i zamontowanych krokwi na kilku sekcjach podczas budowy jednego dachu można je zmieniać na różne sposoby.

Przed zainstalowaniem systemu kratownicowego należy wykonać absolutnie wszystkie pomiary, obliczyć liczbę gospodarstw i określić najbardziej udane opcje ich łączenia z innymi elementami dachu. Jest to najbardziej czasochłonna i główna część całego procesu budowy dwuspadowego dachu. Niezawodność i żywotność całego budowanego elementu budowlanego zależy od dokładności i dokładności obliczeń. Dlatego tę część pracy należy z pewnością powierzyć specjalistom.

Funkcje mocowania kosiarki

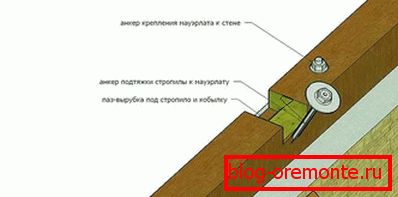

Mauerlat jest częścią konstrukcji dachu, drewno o przekroju nie mniejszym niż 10 x 10 cm, a zwykle 15 x 15 cm, jest wsparciem krokwi. Jego głównym celem jest równomierna redystrybucja ładunków, które tworzy dach konstrukcji. Ponadto pełni funkcję pewnego rodzaju fundamentu.

Mauerlat jest zainstalowany na całej długości budynku, zamknięty pod stopą krokwi. Idzie do wykończenia górnej ściany. Mauerlat może być zamocowany wzdłuż osi lub bliżej krawędzi ściany, ale nie mniej niż 5 centymetrów od krawędzi zewnętrznej. To zależy od technicznych właściwości ściany.

W produkcji mauerlatov z reguły stosuje się drewno. Jednak przy instalowaniu metalowej podstawy dachowej możliwe jest użycie różnych metalowych płyt profilowych.

Aby uniknąć odkształceń od wiatru, wiązka mocy powinna być przymocowana do ściany tak mocno, jak to możliwe, ponieważ dach jest praktycznie ogromnym żaglem.

Mauerlat jest kładziony na pokryciu dachowym lub innym materiale hydroizolacyjnym, nie mniej niż 40 centymetrów od górnej krawędzi stropu. Biegi oparte są na stojakach, które są cięte na nogi, w odległości 3-5 metrów. Kąt pomiędzy stopą kratownicy a kolumną powinien zbliżać się do linii prostej. Przy dużej długości nóg kratownicowych przewidziano instalację dodatkowych podpórek, które opierają się na leżakach.

Ogólnie rzecz biorąc, płyta zasilająca to cały system połączonych ze sobą części, które są przymocowane do krokwi. W ten sposób wzdłuż obwodu dachu formuje się dość silna dwuspadowa podstawa.

Przy zastosowaniu wąskich kratownic konstrukcja dwuspadowego dwuspadowego systemu dachowego stwarza ryzyko zwisania. Aby temu zapobiec, zastosowano specjalną siatkę wzmacniającą, która jest montowana z klamrami, rozpórkami i śrubami. Do produkcji takiej kratownicy stosuje się płyty o wymiarach 25x150 mm lub drewniane płyty z bali o średnicy nie mniejszej niż 130 milimetrów.

System więźby dachowej jest fundamentem nośnym dachu dwuspadowego składającego się z nóg kratownicowych, pochyłych rozpór i pionowych filarów. Dzięki zapięciom (stojaki, śruby, rozpórki, rozpórki itp.) Krokwie łączą się w system krokwi. Krokwie mogą być wykonane z różnych materiałów: metalu, betonu zbrojonego, drewna lub zmieszane w kompozycji.

W przypadku najbardziej typowej konstrukcji dachowej możliwe rozmiary drewna do krokwi wahają się od 40x150 mm do 100x250 mm. Parametry te zależą od długości pomiędzy zainstalowanymi krokwiami, długości nóg krokwi i koniecznie od oczekiwanej wielkości opadów śniegu i obciążeń wiatrem dla regionu.

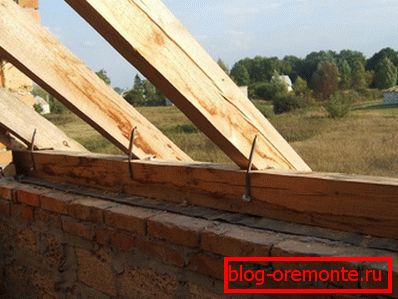

Podstawą systemu więźby dachowej są nogi kratowe lub tylko kratownice lub kratownice. Są one ułożone pod kątem równym nachyleniu dachu, a dolne końce są przymocowane metalowymi wspornikami lub listwami do płyty zasilającej.

Ostatnią częścią montażu systemu więźby dachowej jest łączenie wszystkich elementów za pomocą łączników. W tym celu najczęściej stosuje się metalowe narożniki lub zszywki, ale ostatnio coraz częściej stosuje się również łączniki śrubowe.

Rodzaje dwuspadowych dachów

Najbardziej praktyczny jest dach dwuspadowy o nachyleniu 35-40 stopni.

W tej pozycji ładunek jest równo podzielony, jednak przestrzeń poddasza nie nadaje się do wyposażenia pokoju. Może być stosowany jako pomocniczy. Taka wada może wyprostować złamany dwuspadowy dach, składający się z 2 elementów - dno z ostrym spadkiem, a górne z delikatnym. To jest budynek mansardowy. Ten dach może wytrzymać znaczny ładunek wiatru i śnieg z niego spada. System krokwi dla "domu we wsi" umożliwia wyposażenie poddasza w inny salon.

Dokładne i dokładne pomiary są podstawą do zbudowania dachu dwuspadowego. Podczas montażu należy bezwzględnie przestrzegać dokładności i dokładności. Dlatego konstrukcja dwuspadowego dachu powinna zostać przekazana wysoko wykwalifikowanym specjalistom posiadającym niezbędną wiedzę teoretyczną i praktyczną. Podsumowując powyższe, możemy powiedzieć: dach dwuspadowy ma wiele niewątpliwych zalet. Należą do nich: prostota wykonania technicznego, małe prawdopodobieństwo wycieku, wysoka wytrzymałość i odporność na zużycie, łatwość naprawy w przypadku awarii, możliwość aranżacji pełnowymiarowego salonu na poddaszu, doskonałe oszczędności, ponieważ jego budowa wymaga stosunkowo niewielkiej ilości materiałów budowlanych.
