Instalacja kominowa ze stali nierdzewnej
Kominy są niezbędne do usuwania gazów powstających w procesie spalania paliwa. Przyczyniają się do powstania trakcji, co zwiększa efektywność systemu grzewczego. Głównym wymogiem jakości jest szczelność, która zapobiega wyciekowi tlenku węgla. Do jego urządzeń stosowane są trwałe materiały, które są odporne na działanie kwasu i wysokiej temperatury. Jednym z najbardziej niezawodnych i popularnych modeli stała się rura ze stali nierdzewnej. Uniwersalny system jest kompatybilny z każdym rodzajem kotłów i kominków, jest umieszczony na zewnątrz i wewnątrz budynku, instalacja komina ze stali nierdzewnej jest prosta i niedroga.
Gatunek
Zestawy do montażu kominów wykonane są w dwóch rodzajach:

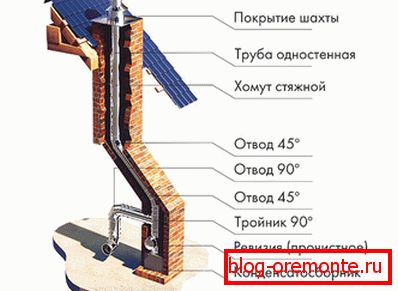

- Jednościenne lub mono-systemowe - rura ze spawanej blachy stalowej, bez izolacji. Ten projekt jest niedrogi, ale ogranicza się do instalacji w pomieszczeniach. Projekt można zamocować wewnątrz ceglanego komina. Jednowarstwowy metal jest ograniczony w temperaturze stosowania do 450 stopni. Falista stal nierdzewna dotyczy również systemów jednowarstwowych, zaleca się stosowanie go na zakrzywionych odcinkach kanału.
- Rura wielowarstwowa składająca się z dwóch metalowych konturów oddzielonych warstwą włókna bazaltowego. Odporna na wysoką temperaturę izolacja zapewnia dobrą izolację termiczną i przyczynia się do poprawy bezpieczeństwa całego systemu. Taki komin jest uniwersalny - montowany jest wewnątrz i na zewnątrz. Grubość izolacji wynosi 30-100 mm, dobrana w zależności od temperatury zimy w regionie.
Zwróć uwagę! Systemy wykonane są ze stali różnych stopni, a na jej właściwości i zakres ma wpływ procent zanieczyszczeń chromu, niklu, tytanu, molibdenu i innych metali. Wszystkie te pierwiastki tworzą stopy o różnej odporności na kwasy i wysoką temperaturę.
- AISI 409 - zawiera 10-12% chromu, stabilizacja tytanem zapewnia odporność na ciepło i korozję, metal jest dobrze spawany, tworzy silny hermetyczny szew. Używany do urządzeń na paliwo stałe.
- AISI 430 - różni się niewielką odpornością na agresywne środowisko, używaną do produkcji zewnętrznej obudowy rurki warstwowej.
- AISI 321 - stop jest przeznaczony do stosowania w wysokich temperaturach od 600 do 800 stopni, zawartość chromu wynosi 17-19%, nikiel - 9-11% nadaje materiałowi elastyczność i odporność na korozję.
- AISI 316 - składa się z dodatku niklu i molibdenu, metale te znacznie zwiększają odporność na działanie kwasów i ciepła, materiał ten jest wykorzystywany do produkcji komponentów do kotłów na paliwo ciekłe.
- AISI 309 to żaroodporna stal nierdzewna o wysokiej zawartości chromu (22-24%), temperatura pracy do 900 ° C.
- AISI 304- powtarza charakterystykę marki 316, ale zawiera mniej dodatków stopowych, a zatem kosztuje mniej.
- AISI 310S - różni się odpornością na temperaturę do 1 tys. Stopni i wysokim stopniem odporności na korozję, ma długi okres eksploatacji.
Mocne i słabe strony
Systemy kominowe ze stali nierdzewnej spełniają wszystkie wymagania dotyczące bezpiecznych i niezawodnych kanałów odprowadzania produktów spalania:
- minimalna ilość produktów spalania osadza się na gładkiej powierzchni;
- odporny na związki kwasowe powstające z produktów spalania;
- waga konstrukcji nie wymaga oddzielnego fundamentu, w przeciwieństwie do systemu ceramicznego;
- wysoki stopień szczelności;
- system modułowy upraszcza instalację;
- Zastosowanie rur wielowarstwowych zapewnia bezpieczeństwo przeciwpożarowe.

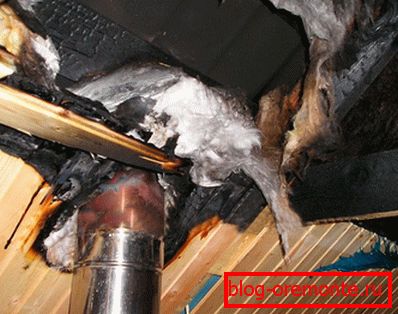

Pojedyncza konstrukcja rurowa jest podgrzewana do wysokiej temperatury и может послужить причиной пожара, поэтому проходы через перекрытия нужно тщательно теплоизолировать. Instalacja такого дымохода снаружи невозможен без утепления, иначе будет образовываться избыточное количество конденсата. Сэндвич-труба более универсальна и надежна, но со временем из-за расширения и сжатия металла происходит снижение герметичности сварного шва. Поэтому перед монтажом шов обрабатывают термостойким герметиком.

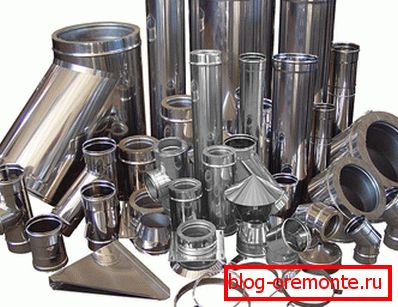

Kompletny zestaw
Komin ze stali nierdzewnej składa się z kilku modułów, które są połączone w pewnej kolejności. Zestaw zawiera:
- trójniki zainstalowane w połączeniu kilku elementów;
- prosta długość rury od 0,33 do 1 m;
- kolano, cofanie, pod kątem 45 °;
- Wylot 90 ° do podłączenia dyszy wylotowej i systemu kominowego;
- zbiornik gromadzący kondensat;
- element audytu i czyszczenia;
- czapka z czapką;
- łączniki.
Reguły lokalizacji
Projektując instalację takich systemów do odprowadzania produktów spalania, uwzględniają one normy określone przez normy techniczne:

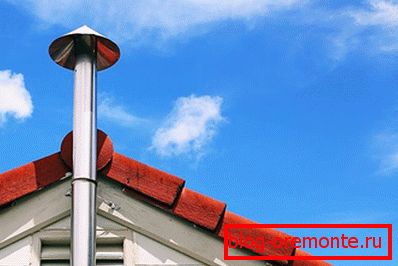

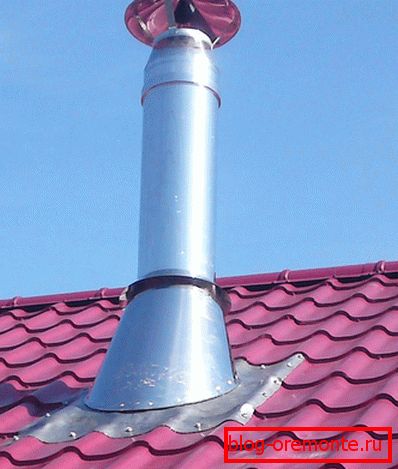

- Wyjście kanału na dachu, położone na płaskim dachu lub 1,5 m od grzbietu, musi mieć wysokość co najmniej 0,5 m.
- Komin, położony w odległości 1,5-3 m od grzbietu, osiąga swój poziom.
- Krawędź rury, znajdująca się w odległości większej niż 3 m od grzbietu, znajduje się w jednej linii z linią, która znajduje się 10 ° od linii horyzontu.
- Minimalna wysokość komina wynosi 5 m, maksymalna długość sekcji poziomej wynosi 1 m.
- Grubość ścian kanałowych dla kotłów na paliwo stałe wynosi 1 mm;
- paliwo płynne - 0,8 mm, 0,5-0,6 mm wystarcza dla urządzeń gazowych.
- Przerwy konstrukcyjne nie spadają na zakładkę.
- Przejście przez dach rury kanalizacyjnej ma przerwę 13 cm, przez sufit - 20 cm.
- Dopuszczalna liczba zwojów kanałów oddymiania wynosi 3. Średnica rury jest nie mniejsza niż średnica rury wylotowej.
Instalacja
Części ze stali nierdzewnej są sprzedawane w folii ochronnej, należy je usunąć przed instalacją. Komin jest instalowany od dołu do góry od grzejnika. Możliwe jest zwiększenie niezawodności i szczelności połączeń za pomocą specjalnego szczeliwa przeznaczonego do stosowania w temperaturach do 1000 ° C.
Zwróć uwagę! Stalowy komin jest umieszczony wewnątrz lub na zewnątrz budynku. Druga metoda jest korzystniejsza, ponieważ konstrukcja nie zabiera wolnej przestrzeni i nie jest konieczne wyposażenie przejść przez sufit i dach.
- Na wewnętrznej powierzchni teownika, w dolnej części którego znajduje się zbiornik kondensatu, nakłada się żaroodporne szczeliwo, które poddano starzeniu przez 12 godzin w temperaturze + 20 ° C.
- Element umieszcza się na rurze wylotowej chłodnicy, aby uzyskać wytrzymałość, złącze jest dodatkowo zabezpieczone zaciskiem. W tej sekcji rury są łączone "dymem" - następny układany jest na poprzednim, aby produkty spalania wychodziły bez przeszkód. We wszystkich sekcjach pionowych połączenie wykonuje się "przez kondensat" - górna rura jest wprowadzana do dolnej, aby wilgoć przepływała wzdłuż ścian.
- Trójnik jest przymocowany do ściany za pomocą wspornika, wszystkie złącza są wstępnie obrobione wewnątrz środkiem uszczelniającym, a na zewnątrz są zamocowane za pomocą zacisków.
- W dolnej części zainstalowany jest specjalny element do rewizji, jego otwarcie jest zamykane przez drzwi. Prosta sekcja jest przymocowana do teownika, którego góra jest wyposażona w tłumik.
- Następnie system podnosi się do wysokości zakładki. Mocowanie do ściany odbywa się co 2 m.

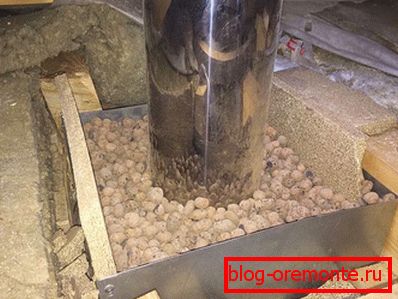

- Instalacja внутри дома потребует оборудовать проходы через перекрытия и кровлю. Для этих целей продаются готовые элементы из нержавеющей стали. Можно изготовить стальной короб самостоятельно и вырезать отверстие нужного диаметра. Свободное пространство короба заполняется негорючим минеральным утеплителем. Предпочтительнее в месте прохода установить сэндвич-трубу, для этого монтируют стартовый переходник от одноконтурного дымохода к двухконтурному, а в верхней части устанавливается обратный финишный элемент. Проход в кровле дополняется гидроизоляционной юбкой, он подбирается с учетом угла кровли.

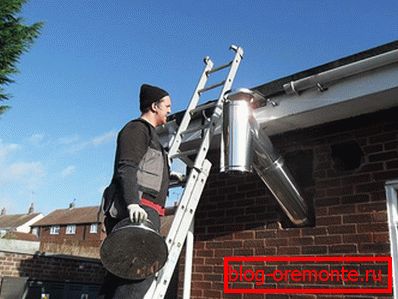

- Do instalacji zewnętrznej stosuje się rurę warstwową, przekrój poziomy z kotła do komina nie powinien przekraczać 1 m. Przejście przez ścianę wykonane jest z metalowej tulei o większej średnicy, szczelina wypełniona jest włóknem bazaltowym.
- Montaż rozpoczyna się od teownika, który ma odpływ skroplin i rewizję. Działki są połączone z wejściem górnej części do dolnej i zabezpieczone metalowymi zaciskami. Mocowanie do ściany odbywa się za pomocą wsporników w odstępach 1,5 m. Górne cięcie jest zamykane przez komin z osłoną ochronną.
Montaż zewnętrznego lub wewnętrznego kanału odprowadzania dymu ze stali nierdzewnej odbywa się zgodnie ze schematem, ważne jest, aby bezpiecznie zamocować elementy, aby zapobiec wyciekowi gazu.
