Urządzenia grzewcze są niezbędnym atrybutem każdego budynku mieszkalnego, zapewniając komfortową temperaturę do życia w okresie zimnym, który trwa 9 miesięcy w większości regionów Rosji. Dodatkowy komfort wiąże się jednak z pewnym ryzykiem pożarów. Dlatego szczególną uwagę przywiązuje się do komina, przez który dym i produkty spalania są usuwane z generatorów ciepła i wyprowadzane na zewnątrz pomieszczenia. W tym artykule dowiesz się, jak usunąć komin przez dach zgodnie z wszelkimi wymogami bezpieczeństwa.

Konsekwencje złej instalacji

Z reguły instalacje kominkowe nie wchodzą w zakres działania ustawnika pieca lub instalatora urządzeń gazowych; Wyimaginowana prostota zadań zmusza rzemieślników do odrzucenia usług profesjonalnych mistrzów dachów. Niemniej jednak, zła jakość rur na dach ma poważne konsekwencje:

1. Wilgoć przedostaje się do muru przez nieszczelny kanał, stopniowo niszcząc ceglany komin.
2. Zwiększona wilgotność wewnątrz rury komina stymuluje rozprzestrzenianie się mikroorganizmów pleśni i grzybów. Zarodniki niektórych gatunków grzybów są niebezpieczne dla człowieka, więc nie jest bezpiecznie używać zainfekowanej probówki. W zaawansowanych przypadkach należy wymienić zarówno komin, jak i płytę grzewczą.
3. Przenikanie wody do kanału przez dach zmniejsza izolacyjne właściwości izolacji na pół. Co więcej, po osuszeniu warstwy termoizolacyjnej jej właściwości nigdy nie powrócą do poprzedniego poziomu.
4. Nawet system kratownicy cierpi z powodu złej jakości usuwania rury przez dach, ponieważ wilgoć wnikająca do niej przez nieszczelny kanał prowadzi do gnicia i zniszczenia.
5. Szczeliny w pobliżu przejścia rury zakłócają normalny obieg powietrza na poddaszu, prowadząc do zwiększonych strat energii, kosztów ogrzewania.

Nawiasem mówiąc, nie tylko kominy pieca trafiają na dach, ale także umieszczają rury z kotłów gazowych i kanałów wentylacyjnych, do których instalacji używają tych samych metod.

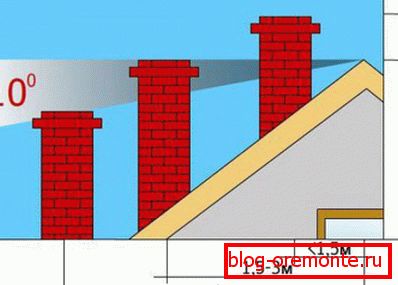

Wybór lokalizacji wyjścia komina i jego wysokości

Pierwszy warunek jakości rury wyjściowej przez dach - prawidłowe umieszczenie komina na dachu. Funkcjonowanie całego systemu grzewczego zależy od tego czynnika, dlatego aby uniknąć błędów, instalacja odbywa się zgodnie z wymaganiami budowlanymi i przeciwpożarowymi:

• Rury kominowe są umieszczone w bezpośrednim sąsiedztwie najwyższego punktu dachu, w odległości 1-1,5 m.
• Zalecana wysokość komina w stosunku do grzbietu dachu w celu zapewnienia normalnego ciągu kominowego wynosi 0,5-1,5 m.
• Im większa wysokość komina, tym większa siła trakcyjna w piecu lub kotle gazowym.
• Im niższa rura znajduje się na zboczu, tym większa musi być jej długość, aby zalecana wysokość komina nad dachem była zgodna z zaleceniami.
• Parametry, takie jak wysokość komina, średnicę przekroju wybiera się zgodnie z zaleceniami producenta urządzenia do termogenerowania lub na podstawie obliczeń.
• Komin składa się głównie z pionowych odcinków rur, długość poziomych odcinków nie powinna przekraczać 1 m.
• Umieść wyjście między elementami systemu kratownicy, aby nie naruszyć jego integralności.

Główną trudnością w przenoszeniu rury przez dach jest to, że temperatura ścianek wzrasta podczas przechodzenia dymu, co powoduje, że niebezpiecznie jest zapalać materiały palne układu kratownicowego.

Elastyczna penetracja

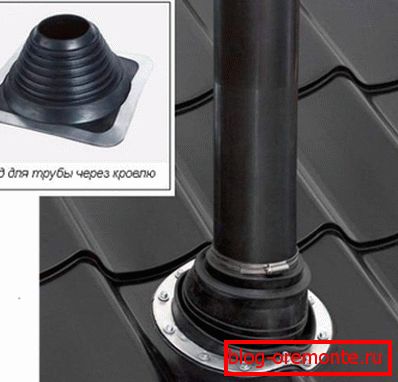

Najczęściej w budownictwie indywidualnym spotyka się montaż metalowych rur o przekroju kołowym. Aby zapewnić szczelność przejścia, użyj specjalnego urządzenia - elastycznej penetracji. Ten produkt wykonany jest z silikonu lub gumy o wysokiej wytrzymałości, w kształcie lejka z szerokim kołnierzem w kształcie kwadratu lub koła, zwanego fartuchem. Ze względu na swoje właściwości, penetracja elastyczna przyjmuje dowolny kształt, dostosowując się do kąta nachylenia zbocza. Wytrzymuje ekstremalnie wysokie lub niskie temperatury, ekspozycję na agresywne chemikalia i szeroką paletę.

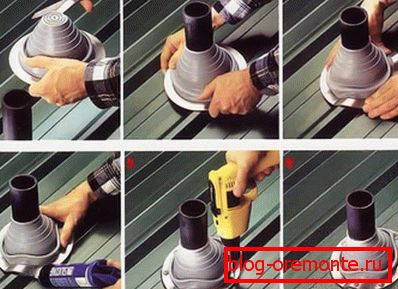

Kupując giętkie tory, kieruje się nimi średnica rury i kolor pokrycia dachowego. Uniwersalny model w kształcie piramidy schodkowej, dla dowolnej wielkości, regulacja odbywa się poprzez przycinanie do pożądanego stopnia penetracji. Z elastyczną fartuch na dachu jest bardzo prosta, trzeba dołączyć go do przejścia Chimney nałożyć metalową koło z otworami dla elementów złącznych, uchwyt wspólne uszczelniacz ognioodporny i zabezpieczyć go za pomocą śrubokręta. W przypadku dachów o stromych zboczach należy zastosować specjalny rodzaj penetracji plastiku przy danym kołnierzu montażowym.

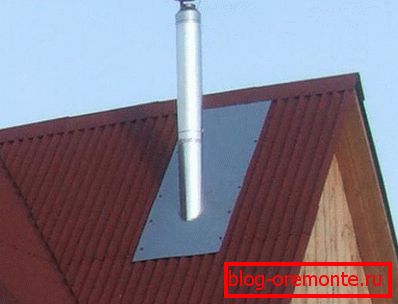

Przelot metalu

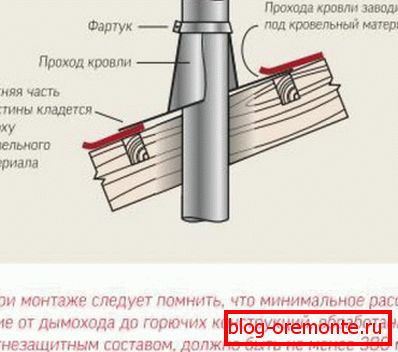

W sklepach budowlanych można znaleźć inny rodzaj penetracji okrągłych rur - metalowy przepust. Służy do przeprowadzania przejścia przez komin bez dachu. Gotowe rury ze stali stopowej mają standardowy kąt dachu, który wybiera się pod nachyleniem dachu. Aby zainstalować, musisz:

Wytnij odpowiedni otwór w dachu. Aby to zrobić, za pomocą znacznika na powierzchni dachu umieścić znacznik. W zależności od materiału pokrycia dachowego, cięcie wykonuje się za pomocą szlifierki lub ostrych nożyczek, cofając się 1-2 cm wewnątrz koła.

• Usuń z otworu uszczelnienie i materiał izolacyjny, uwalniając przejście dla komina. Jeśli to konieczne, usuń elementy listwy, ostrożnie odcinając je.
• Na spodniej stronie dachu zabezpieczyć arkusz ognioodpornego materiału z otworem o wymaganej średnicy takiego obszaru, aby po obu stronach komina znajdował się margines 15-20 cm.
• Wepchnij moduł rury do otworu, połącz go z ułożonym kominem, dokręcając połączenie za pomocą zacisku.
• Aby założyć rurę odprowadzającą na rurze, zamocować na powierzchni skarpy szczelny środek przeciwpożarowy i śruby z gumową nasadką.
• Aby dodać rurę z nowymi segmentami, aby wysokość komina przekroczyła poziom grzbietu o 0,5-1,5 m.

Niektórzy rzemieślnicy wolą stosować inną metodę - są uprzednio szczelnie zamknięci w rurze komina przez wlot, zaizolowany materiałem termoizolacyjnym, na przykład wełną kamienną, a następnie ta konstrukcja jest zamontowana w przejściu.

Zakończenie rur prostokątnych i kwadratowych

Kominki i kominki z cegły, najczęściej kwadratowe lub prostokątne, więc użyj innych metod, aby wyprowadzić je na dach. To zadanie dla doświadczonego mistrza piekarnika, a nie rzemieślnika domowego, ponieważ proces ten wykorzystuje specjalną technikę murowania. Kiedy komin zbliża się do dachu, wycina się w nim otwór o odpowiednich wymiarach z tolerancją 2-5 cm, przez co piec doprowadza rurę do dachu. Mimo że cegła żaroodporna doskonale zatrzymuje ciepło wewnątrz rury, od wewnątrz przejście jest odcinane warstwami azbestu w celu ochrony krokwi przed ogniem.

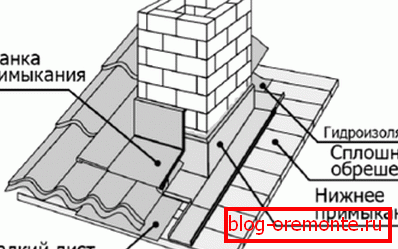

Miękka taśma uszczelniająca na ołowianej lub aluminiowej podstawie jest przymocowana do rury ceglanej za pomocą profilu metalowego, którego dolna krawędź jest przymocowana do dachu za pomocą szczeliwa. Następnie nieestetyczna hydroizolacja zostaje zamknięta specjalnym ozdobnym fartuchem. Składa się z czterech dodatkowych części i jest instalowany pod pokryciem dachowym, dzięki czemu przejście jest zadbane i dobrze chronione.

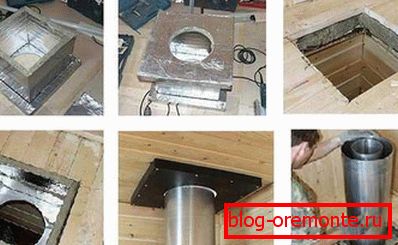

Instalacja skrzynki wyjściowej

Konstrukcja dachu składa się z warstw kilku materiałów, których właściwości ogniotrwałe wyrażone są w różny sposób. Podczas gdy większość materiałów dachowych nie pali ani nie wspiera spalania, system dachowy, tradycyjnie wykonany z drewna, nie ma takich właściwości. Aby bezpiecznie usunąć komin przez dowolny materiał, zamontuj skrzynkę przejściową:

• Przede wszystkim kupują lub produkują skrzynie z materiałów ogniotrwałych, na przykład z metalu lub z azbestu. Wielkość pudełka dobiera się zgodnie z przekrojem rury, tak aby między ich ściankami znajdowało się co najmniej 15 cm.
• Po wykonaniu otworu jest w nim zainstalowany kanał, górna krawędź jest wyrównana z poziomem nachylenia dachu.
• Usuń komin przez otwór w skrzyni. Krawędzie folii hydroizolacyjnej i paroizolacyjnej są przyklejane do rury za pomocą ognioodpornego uszczelniacza i wzmocnionej taśmy.
• W glinianym wnętrzu wylewa się pudełko lub wełnę kamienną układa się w celu ocieplenia komina. Materiały termoizolacyjne są umieszczane z uwzględnieniem faktu, że nie powinny one utrudniać cyrkulacji powietrza.
• Na zewnątrz rura kominowa, w zależności od kształtu i materiału pokrycia dachowego, jest przycinana elastyczną penetracją, ozdobnym fartuchem lub metalową rurą.

Dobrze wykonany wylot kominowy nie niszczy wyglądu dachu, nie wpuszcza wilgoci i jest bezpieczny z punktu widzenia przepisów przeciwpożarowych. Przestrzegaj prawidłowej technologii przechodzenia rur przez sufit w celu ochrony siebie i swojej własności.
