Jak obliczyć średnicę rury: określenie parametrów kanału

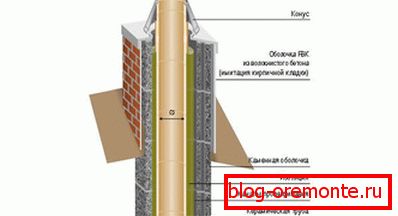

Prawidłowe obliczenie parametrów otworu kominowego jest warunkiem wstępnym bezpiecznego i efektywnego funkcjonowania instalacji grzewczej zainstalowanej w domu. Aby zrobić wszystko poprawnie, sugerujemy zapoznanie się z podstawami projektowania kanału dymowego, a także ze schematem urządzenia jego nadliczbowej części.
Zwróć uwagę! Należy zauważyć, że samo-obliczenie jest skuteczne tylko wtedy, gdy jest wykonane zgodnie z wymaganiami producenta sprzętu grzewczego stosowanego w domu.
Metody obliczania
Wybór rozmiarów kanałów kominowych jednego lub drugiego rodzaju można wykonać na kilka sposobów:
- Zgodnie z pierwszym, średnicę nadmiarowej części komina oblicza się na podstawie danych podanych w paszporcie systemu grzewczego. W tym przypadku wszystko, co jest wymagane od Ciebie - to określenie optymalnej wysokości.
- W przypadku kominka domowego można sprawdzić rozmiar rury, używając wartości jego wysokości i powierzchni portalu grzewczego. W trakcie obliczeń konieczne będzie użycie specjalnego diagramu, na którym będą złożone segmenty odpowiadające określonym parametrom. Punkt przecięcia pionowych i poziomych linii prostych poprowadzonych przez końce otrzymanych segmentów i powoduje powstanie pożądanej średnicy kanału, określonej zgodnie z tabelą dołączoną do schematu. Tak więc, ze strefą paleniska wynoszącą 0,7 m2 a wysokość komina około 12 metrów zgodnie z tabelą, ustalamy, że punkt przecięcia linii odpowiadających tym parametrom na schemacie znajduje się w obszarze wskaźnika 25. Ta wartość będzie pożądana.
- Wartość pożądanego wskaźnika dla pieców do sauny zależy od ich mocy właściwej (na 1 kW mocy powinno odpowiadać około 8 cm średnicy rury). W takim przypadku obliczenia dokonuje się zgodnie ze wzorem: D = P (kW) 8, gdzie P jest mocą pieca, a D jest średnicą odcinka rury w centymetrach.
Zauważamy przy okazji, że wielkość kanału dymowego w piecach do kąpieli zależy również od rodzaju stosowanego paliwa i wysokości górnej części komina. Na przykład zwykle podaje się piece na drewno, których moc nie jest wystarczająca do uzyskania optymalnego ciągu. W takim przypadku zaleca się użycie rury o zwiększonym przekroju. Ponadto należy wziąć pod uwagę różne niuanse, które można znaleźć w specjalnej literaturze.
Uproszczone podejście
W przypadku, gdy konieczne jest określenie średnicy kanału bez udziału narzędzi pomocniczych (wykresów i tabel) w obliczeniach, konieczne będzie uwzględnienie nie tylko wysokości konstrukcji, ale także obecności w niej tak zwanej "dmuchawy", która zapewnia przepływ powietrza zewnętrznego.
Możesz użyć relatywnie prostego stosunku, biorąc pod uwagę wymiary robocze pieca i przyjmując, że przy większej ilości materiału palnego pojemność pieca będzie miała zwiększoną wartość.
Zwróć uwagę! Przekrój komina powinien być wybrany na podstawie stosunku 1: 1,5 do wielkości pieca. Jednocześnie nie powinna być mniejsza niż wielkość dmuchawy.

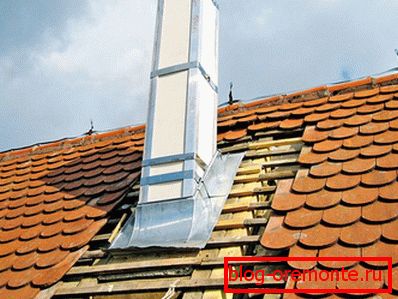

Tak więc, korzystając z tej prostej proporcji, można niezależnie obliczyć przekrój rury komina. Wybierając konstrukcję pieca lub kominka w części kanału kominowego, należy przestrzegać prostej zasady: im wyższa, tym lepsze właściwości trakcyjne grzejnika. Wraz ze wzrostem przekroju komina jego charakterystyka trakcji wzrasta wprost proporcjonalnie do wielkości.
Należy wziąć pod uwagę, że wraz ze wzrostem ciągu wzrasta zużycie paliwa. Aby zaoszczędzić paliwo, przy obliczaniu wysokości kanału kominowego należy wybrać pewną wartość pośrednią spełniającą wszystkie powyższe wymagania.
Jeśli chodzi o określenie wymiarów przewodu kominowego zamontowanego w budynkach wielopiętrowych, w podobnej sytuacji najprawdopodobniej będzie trzeba zwrócić się o pomoc do specjalistów. Wynika to z faktu, że wysokie budynki mają znaczące obszary, które muszą być w pełni ogrzewane (w przeciwieństwie do małych budynków podmiejskich, które są tylko częściowo ogrzewane). W związku z tym grzałka zastosowana w budynku musi mieć zwiększoną moc wystarczającą do ogrzania wszystkich pomieszczeń.
W takim przypadku pomoc zewnętrzna będzie wymagana tylko na etapie projektowania przyszłej struktury. Jeśli masz doświadczenie w budowaniu, a także umiejętność korzystania z odpowiedniej dokumentacji projektowej, samodzielne obliczenia nie będą trudne.
