Dach jest pierwszą barierą ochronną w domu, która zapobiega przedostawaniu się zimnego powietrza, rozmrożonego deszczu lub deszczu do przestrzeni życiowej. Jeśli poprawnie obliczysz, a następnie poprawnie określisz wysokość grzbietu dachu, to samodzielnie wyładuje wilgoć atmosferyczną i masę śniegu z powierzchni skarpy, nie pozwalając na zwiększenie obciążenia na systemie dachu. W tym artykule opiszemy, jak proste jest obliczenie wysokości dachu domu, a także jak ten parametr wpływa na jakość konstrukcji dachu.

Definicja i funkcje

Aby wygląd dachu był harmonijny i organiczny dopełnił architektonicznego projektu domu, konieczne jest prawidłowe obliczenie stosunku szerokości i długości budynku. Zgodnie z terminologią budowlaną, wysokość kalenicy jest odległością od środka podstawy dachu do jego najwyższego punktu. Następujące cechy konstrukcyjne zależą od tego parametru:

1. Kąt nachylenia dachu. Im wyższy grzbiet, tym bardziej strome powinno nachylenie dachu. Na terenie centralnej Rosji, która słynie z dużej ilości opadów zimowych i długotrwałych opadów jesienią, zaleca się wybrać kąt nachylenia 20-50 stopni.
2. Wrotki kwadratowe. Im wyższy dach, tym większy obszar ramp, co zwiększa koszt pokrycia dachowego, a także materiał do produkcji ramy kratownicy.
3. Nośność ramy. Wraz ze wzrostem wysokości dachu wzrasta ciężar, a co za tym idzie obciążenie z tortu dachowego, z powodu którego konieczne jest wzmocnienie ramy konstrukcji o dodatkowe elementy.

To ważne! Istnieją 2 metody obliczania wysokości dachu: można obliczyć ten parametr w oparciu o wielkość pożądanego nachylenia lub, przeciwnie, określić wysokość dachu, a następnie obliczyć, co należy zrobić, aby nachylenie stoków.

Czynniki wpływające na wybór

Wysokość dachu domu ma znaczący wpływ na charakterystykę techniczną, właściwości użytkowe konstrukcji. Jeśli prawidłowo obliczysz, a następnie wykonasz projekt dachu, który spełnia warunki klimatyczne i charakter użytkowania konstrukcji, wówczas będzie trwać dłużej i będzie wymagał mniej konserwacji i troski. Podczas projektowania dachu domu weź pod uwagę następujące czynniki:

• Opady Im większe średnie roczne opady w regionie budowlanym, tym większa powinna być grzbiet.
• Siła i kierunek wiatru. W wietrzne regiony zaleca się budować niskie budynki z niskim, pochyłym dachem, aby nie zrywały się z gwałtownymi podmuchami powietrza.

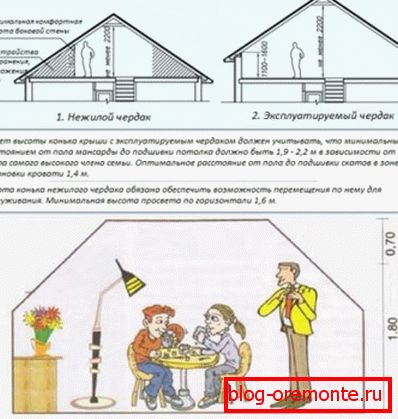

• Charakter korzystania z lokalu. Jeżeli projekt domu przewiduje budowę poddasza mieszkalnego, wówczas wysokość kalenicy powinna wynosić co najmniej 2,5 m.

Zwróć uwagę! Wysokość i nachylenie dachu są obliczane przed sporządzeniem projektu, ponieważ wskaźniki te mają silny wpływ na konstrukcję ramy dachowej i wybór pokrycia dachowego.

Procedura obliczania

Obliczenie wysokości dachu jest dość proste, nawet jeśli nie masz pod ręką specjalnego programu do kalkulatora. Podstawą obliczeń jest to, że pionowy przekrój dachu jest trójkątem równoramiennym, którego podstawa odpowiada szerokości wierzchołka. Znając wzory geometryczne, możemy znaleźć wysokość grzbietu, stosując wzór obliczeniowy obowiązujący dla trójkąta:

1. Najpierw musimy zmierzyć szerokość struktury, a następnie podzielić tę wartość przez 2.
2. Następnie należy określić nachylenie zbocza, czyli obliczyć kąt między podstawą dachu a powierzchnią nachylenia.
3. Przy następnym działaniu określamy styczną kąta utworzonego przez podstawę dachu i nachylenie za pomocą stołu Bradisa lub za pomocą kalkulatora inżynierskiego.
4. Następnie mnożymy połowę szerokości nakładanej konstrukcji przez styczną kąta między zboczem a podstawą dachu, uzyskując wysokość grzbietu.

Doświadczeni rzemieślnicy polecają wybrać wysokość kalenicy tak, aby nachylenie dachu było w zakresie 25-45 stopni. Dzięki tym wartościom projekt ma optymalny stosunek ceny do wydajności odwadniania.
