Jak obliczyć wysokość dachu kalenicowego

Podczas budowy dowolnego budynku, jednym z najważniejszych momentów jest prawidłowe obliczenie wysokości grzbietu dachu, a także jego powierzchni. Przy niskiej wysokości grzbietu na dachu może gromadzić się duża ilość śniegu, co spowoduje dodatkowe obciążenie całej konstrukcji. Z drugiej strony, przy dostatecznie wysokim grzbiecie i dużej powierzchni, zwiększa się wiatranie dachu, co może stanowić problem przy silnych wiatrach. Dlatego ważne jest, aby wiedzieć, jak obliczyć wysokość grzbietu dachu, zapobiegając przedwczesnemu zniszczeniu.

Cechy konstrukcji dachu

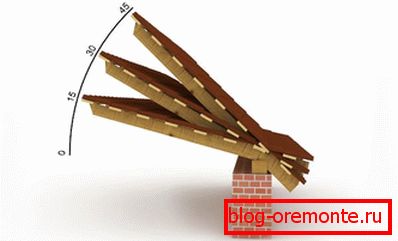

Podczas projektowania dowolnego budynku ważne jest prawidłowe obliczanie parametrów dachu. Należy wziąć pod uwagę wszystkie możliwe obciążenia, a także niezbędną ilość pokrycia dachowego. W takim przypadku jednym z głównych parametrów będzie prawidłowe nachylenie ramp budowlanych. W typowych dachach dwuspadowych nachylenie zwykle wynosi 12-45 stopni. Znana jest bezpośrednia zależność tego kąta nachylenia od obciążeń wynikających z ciężaru dachu na całej konstrukcji dachu budynku.

Zwróć uwagę! Konieczne jest dodatkowe wzmocnienie systemu kratownic, co pociągnie za sobą dodatkowe koszty budowy. Jeśli zmniejszysz nachylenie zboczy, nastąpi wzrost obciążenia wszystkich elementów konstrukcyjnych z powodu opadów.

Równie ważne jest prawidłowe obliczenie systemu krokwi. Jest to spowodowane przeniesieniem całkowitego obciążenia z krokwi na ściany nośne budynku. Z kolei nogi kratownicy są określane przez rozmiar ich przekroju i długości. Takie elementy konstrukcyjne dobierane są na podstawie rzeczywistych obciążeń dachu, biorąc pod uwagę kąt nachylenia. Aby zapewnić wymagany margines bezpieczeństwa, eksperci zalecają nieznaczne zwiększenie wyników obliczeń grubości nóg krokwi.

Ponieważ konfiguracja dachu może być inna, obliczenia wymaganych parametrów będą dokonywane w zależności od niektórych funkcji. Aby prawidłowe obliczenie wysokości dachu należy zawsze wziąć pod uwagę liczbę stoków i ich kształt. Zaniedbanie takich cech prowadzi do błędów w obliczeniach. Bez takich danych niemożliwe będzie określenie powierzchni dachu, a także obliczenie wymaganej ilości materiałów na pokrycie dachu. Wysokość grzbietu wpływa na długość i konfigurację krokwi.

Podstawowe parametry

Budując własny dom, każdy właściciel z pewnością zmierzy się z obliczeniem wysokości poziomu dachu. Przed określeniem takiego parametru należy wziąć pod uwagę następujące niuanse:

• liczba rolek;

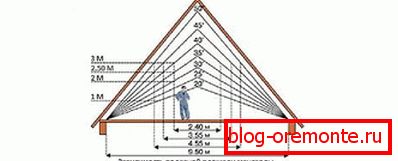

• obecność poddasza mieszkalnego lub strychu;
• kąt nachylenia, biorąc pod uwagę możliwe opady;
• wybrane pokrycia dachowe.

W tym przypadku należy wziąć pod uwagę prostą zależność między opadem a kątem nachylenia stoków. Ilość materiału potrzebnego do pokrycia dachu można ustalić przez wstępne obliczenie wysokości dachu. W praktyce nachylenie 45 stopni oznacza wzrost kosztu dachu o 1,5 razy w porównaniu z konstrukcją płaskiej rampy.

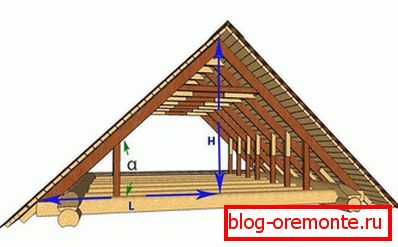

Uważa się, że wymogi prawne dotyczące budynku określają proporcje i wysokość kalenicy. Tymczasem parametr ten można obliczyć, znając rzeczywiste wymiary ścian konstrukcji. Obliczenie wysokości grzbietu można określić za pomocą najprostszych wzorów geometrycznych. Aby to zrobić, musisz znać szerokość struktury, a także kąt, który określa nachylenie połaci dachowych.

Obliczenia

Parametry, takie jak wysokość grzbietu dachu i kąt jego nachylenia są bezpośrednio związane. Ponadto, wybrany materiał pokrycia dachu wpływa również na kąt nachylenia dachu. Na przykład miękkie dachówki mogą być układane na dachu, który ma nachylenie 11-90 stopni. Płytki ceramiczne wymagają ograniczenia nachylenia do 60 stopni.

Należy również wziąć pod uwagę element estetyczny, dlatego należy zapewnić, aby wysokość grzbietu dachu budynku odpowiadała wysokości budynku. Faktem jest, że zbyt płaski lub zbyt wysoki dach może niekorzystnie wpłynąć na wygląd konstrukcji. Biorąc pod uwagę istniejące warunki klimatyczne, najlepszą opcją jest kąt nachylenia dachu, który wynosi 35-45 stopni. Dach, który ma bardziej płaską konstrukcję, będzie podlegał zwiększonym obciążeniom z powodu opadów.

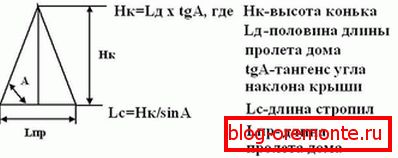

Jeśli weźmiemy wysokość grzbietu jako jedną z odnóg trójkąta prostokątnego, to druga będzie miała połowę szerokości budynku. Odpowiednio, długość nachylenia będzie uważana za przeciwprostokątną. Zgodnie z formułą trygonometryczną, długość nogi w takim trójkącie będzie równa długości drugiego ramienia, pomnożona przez wartość stycznej kąta w podstawie. Na przykład, weź budynek o szerokości 6 m przy kącie nachylenia dachu 40 stopni. Odnosząc się do tabeli trygonometrycznej Bradisa, określamy styczną o kącie 40 stopni. Będzie równa 0,83. Okazuje się, że połowę szerokości domu - 3 metry należy pomnożyć przez 0,83. W rezultacie otrzymujemy wysokość grzbietu dachu takiego budynku, który będzie wynosił 2,49 m.
