Jak połączyć krokwie ze sobą w łyżwach własnymi rękami -
Duży ładunek znajduje się na ramie nośnej dachu, którą tworzy materiał pokrycia dachowego, warstwa izolacji cieplnej i ciężar śniegu leżący na powierzchni stoków. Aby zapobiec zawaleniu się konstrukcji, zaprojektowano system dachowy uwzględniający wszystkie siły, które mogą wpływać na jego konstrukcję. W procesie obliczania określ wymaganą liczbę i rozmiar przekroju podpór krokwi, na które opada główna masa dachu. Równie ważne jest jednak, jak dobrze połączenie krokwi odbywa się w kalenicy. W tym artykule dowiesz się, jakie rodzaje połączeń istnieją, jak je wykonać poprawnie i od czego zależy wybór jednej lub drugiej metody zapięcia.
Rodzaje podłączonych węzłów
Podstawą ramy dachowej są więźby dachowe, do których poszczególne elementy zostaną połączone w konstrukcję o różnych kształtach geometrycznych, na przykład trójkątnych lub pięciokątnych. Jednym z najtrwalszych i najbardziej odpornych na wpływy zewnętrzne postaci jest trójkąt, ten typ wyglądu nadaje się gospodarstwom o dachach szczytowych i pół-czterospadowych, czterospadowych i czterospadowych. Łączący węzeł nazywany jest miejscem splatania lub mocowania krokwiami ze sobą, z płytą zasilającą, dodatkowymi wspornikami. Przy budowie systemu kratownic stosuje się następujące typy węzłów:

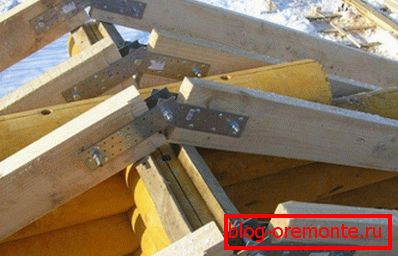

- Mocowanie do płyty zasilającej. Każda stopa kratownicy ma punkt mocowania do podstawy ramy, zwany mauerlat bar. Jego zadaniem jest równomierne rozłożenie ładunku od ciężaru dachu i przepuszczenie go przez ściany nośne do fundamentu konstrukcji. Naruszenie integralności płyty mocy zmniejsza jej wytrzymałość, dlatego połączenie wykonuje się za pomocą prętów, metalowych naroży lub wykonywania pił na końcach krokwi.
- Połączenie węzłów między krokwiami. Połączenie krokwi dachu między sobą wykonuje się w grzbiecie dachu. Oprócz ciężaru pokrycia dachowego, nogi ramy są narażone na naprężenia na zginanie i ugięcie. Dlatego węzeł grzbietu jest pod stałym ciśnieniem. Niezawodność i nośność systemu kratownic zależy od siły i dokładności tego mocowania.

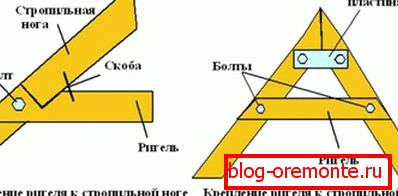

- Jednostka dokująca z dodatkowymi elementami wspierającymi. Aby zmniejszyć i rozdzielić ładunek od zderzaka, należy użyć śrub, naciągów, rozporek i stojaków. Są one połączone ze sobą za pomocą drewnianego zapięcia, metalowych płyt lub gwoździ.

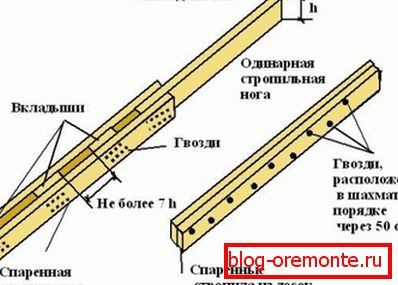

- Węzeł splotu. W przypadku produkcji krokwi dla dachów o szerokości przekraczającej standardową długość płyt 6 m, należy zastosować metodę łączenia 2-3 kawałków drewna.
To ważne! Podczas budowy ramy kratownicy stosowane są dwa rodzaje węzłów łączących: sztywny i ruchomy. Twarde mocowania są wywoływane, gdy elementy są unieruchomione między sobą. Połączenia mobilne mają możliwość zmiany pozycji, używają specjalnych metalowych "suwaków".
Sposoby łączenia krokwi w kalenicy
Węzeł grzbietowy systemu kratownicowego znajduje się na szczycie dachu i jest utworzony przez połączenie między nogami jednej pary kratownic. Nie ta część ramy jest ogromnym obciążeniem dla konia do wytrzymania, doświadczeni dekarzi stosują następujące opcje montażu:

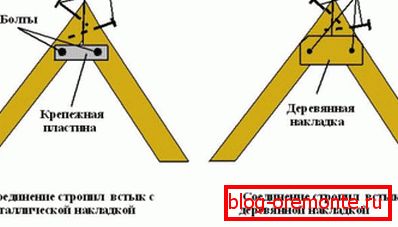

- Butt. W celu wykonania połączenia doczołowego, jeden koniec desek wykorzystywanych do produkcji nóg jest piłowany pod kątem, tak aby po połączeniu tworzyły kąt. Aby przymocować krokwie w tym miejscu, należy użyć gwoździ, uderzając młotkiem na końcu stopy tak, aby przechodziła przez obie nogi. Aby wzmocnić zaprasowanie, należy użyć specjalnych metalowych płyt z otworami na śruby. Od nakładania na skrzyżowanie krokwi z dwóch stron i mocowania śrub samogwintujących lub gwoździ.

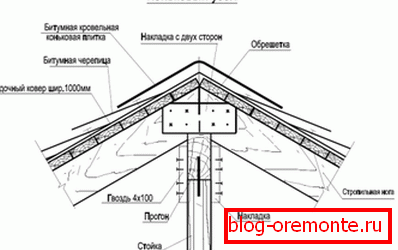

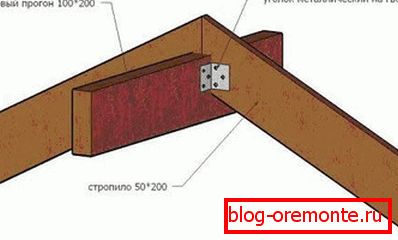

- Na belce. Inna opcja montażu od końca do końca wymaga użycia pręta zwanego dźwigarem kalenicowym. Wybierając tę metodę łączenia, krokwie są również cięte pod kątem względem wzoru, ale nie są przymocowane nie jeden do drugiego, lecz zamocowane na drewnie. Po zamontowaniu na belce grzbiet ma spiczastą końcówkę, ale płaską.

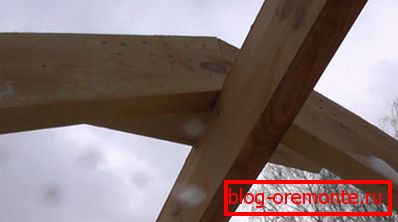

- Nakładanie się. Aby przymocować nogi kratownicy nałożone na węzłowy grzbiet, końce nóg są połączone i przymocowane za pomocą metalowego kołka lub śruby i nakrętki. Aby zapewnić niezawodność po obu stronach podkładki zużycie dużych średnic, a niektórzy mistrzowie dodatkowo użyć gumowej uszczelki.

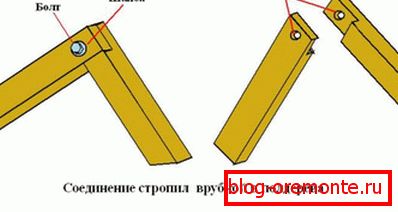

- W rowku. Połączenie krokwi z rowkiem jest odpowiednie dla wykwalifikowanych, doświadczonych stolarzy. Polega ona na produkcji w jednej nodze kratownicy, aw drugiej na kolbie, do której łączą się krokwie mocowane za pomocą drewnianego kołka lub gwoździa.
- Na pół drzewa. Mocowanie w pół-drzewie jest nieco prostsze niż łączenie z rowkiem. Ponieważ, aby go wykonać, należy wyciąć wycięcie na końcu krokwi równe połowie grubości płyty. Łącząc te rowki jako układankę i zabezpieczając ją paznokciem lub gwoździem, stolarze uzyskują silny węzeł grzbietowy.
Uwaga! Praca z drewnianymi domami z drewna i kłód wymaga specjalnego podejścia. Ponieważ naturalne drewno zmienia rozmiar w trakcie zmiany procentowej wilgotności, dom zbudowany z tego materiału kurczy się w ciągu pierwszych 5 lat eksploatacji. Aby zrekompensować skurcz, którego rozmiar sięga niekiedy 20 cm, wymagane są specjalne ruchome mocowania. Jest to płyta do mocowania krokwi połączona metalowym prętem.
Zasady montażu
Aby połączyć krokwie ze sobą w węzłowym grzbiecie, potrzebne są najpopularniejsze narzędzia: ołówek, taśma miernicza, piła, poziom budynku, śrubokręt i elementy mocujące. Jakość pracy zależy od następujących zasad:
- Rodzaj łącznika zastosowany do każdego łączącego arkusza określa się przy obliczaniu i projektowaniu systemu kratownicowego. Aby uniknąć nieporozumień, informacje te znajdują odzwierciedlenie na rysunku.
- Aby wszystkie punkty mocowania miały ten sam rozmiar i kąt, zostanie wykonany wzór z jednego uprzednio zaznaczonego i wykonanego.
- Jeżeli w procesie mocowania stosuje się śrubę lub śruby i konieczne jest wykonanie otworów, to ich średnica powinna przekraczać wymiary elementu mocującego. Zapobiega to pękaniu, wypaczaniu i wypaczaniu się drewna.
- Dokręcając śruby, wkręty lub gwoździe, nie pogłębiają się pod powierzchnią desek, ale wręcz przeciwnie, pozostawiają niewielką szczelinę, aby drewno nie uległo uszkodzeniu, gdy zmieni się wilgotność.
- Każde połączenie nóg kratownicy w rolce powinno być szczelne, ale nie ciasne. Po zakończeniu instalacji przeprowadzana jest kontrola szczelności wszystkich węzłów.
Grzbiet węzłowy dachu - obszar, na którym jest największe obciążenie. Dlatego nośność całego systemu kratownic zależy od dokładności obliczeń i jakości połączenia krokwi.
