Większość prywatnych domów wykorzystywanych na pobyt stały wyposaża wszystkie rodzaje urządzeń grzewczych. Kotły, piece i kominki, niezależnie od rodzaju stosowanego paliwa, muszą być wyposażone w przewody oddymiające, przez które uwalniane są resztkowe produkty spalania do atmosfery. Komin murowany uważany jest za klasyczną konstrukcję pieca i pomimo obfitości analogów tańszych i niedrogich materiałów pozostaje najpopularniejszym sposobem na pozbycie się dymu.

Budowa

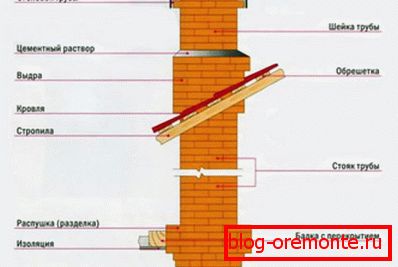

Na pierwszy rzut oka wydaje się, że ceglany komin dla kotła grzewczego lub kominka to tylko pionowo złożona rura. To wrażenie jest zwodnicze, ponieważ aby system usuwania dymu działał prawidłowo, trzeba nadać mu kształt i długość. Urządzenie komina murowanego składa się z następujących części:

• Zamontowana rura. Termin ten odnosi się do obszaru komina, przymocowanego do paleniska kotła lub kominka. Zaczyna się od ściany grzejnika i kończy w 5-6 rzędach na zakładkę międzywarstwową. Układanie zamontowane zamontowane z obowiązkowym przestrzeganiem podwiązywania stawów między cegłami.
• Reeling. Fluff nazywa się poszerzeniem komina, rozpoczynając 5-6 rzędów przed nałożeniem i kończąc po przejściu. Układanie fuzz odbywa się z włożeniem płytek ceglanych, zwiększając zewnętrzny obwód rury o 250-400 mm.
• Riser. Określenie "pion" odnosi się do pionowej części komina, przechodzącej przez strych na dach domu. Układanie pionu jest płaskie z podwiązaniem szwów, krzyżem lub łańcuchem.
• Wydra. Wydra nazwał kolejny rozszerzający się ceglany komin, rozpoczynający się zaraz po wycofaniu na dach. Ta część rury jest szersza od pionu 100 mm z każdej strony, która służy jako niezawodna ochrona przed przenikaniem wilgoci do szczeliny między kominem a dachem.
• Szyja. Płaska sekcja rury, zaczynająca się po wydrze i odpowiadająca rozmiarowi pionu, nazywa się szyjką.

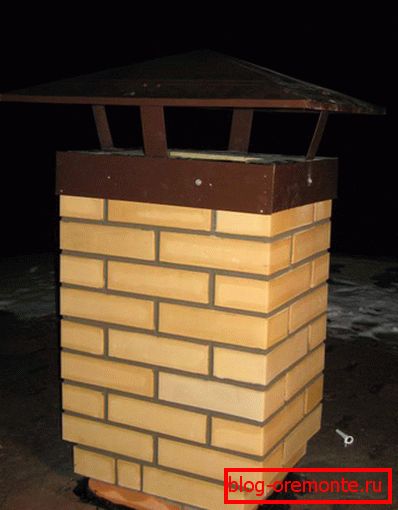

• Czapka. Ceglany komin kończy się dwoma rzędami murów, wykonanych z przedłużeniem. Ta część rury nazywa się końcówką. Zostaje na nim umieszczony deflektor lub wiatrowskaz chroniący przed dostaniem się wody i zanieczyszczeń do kanału wydechowego.

To ważne! Aby zaprojektować skuteczny komin murowany własnymi rękami, należy przestrzegać trzech głównych zasad: obserwować ten sam rozmiar kanału odprowadzania dymu na całej długości, wybrać sekcję zgodnie z pojemnością kotła lub pieca i unikać zwojów i naroży wewnętrznych.

Wybór materiału

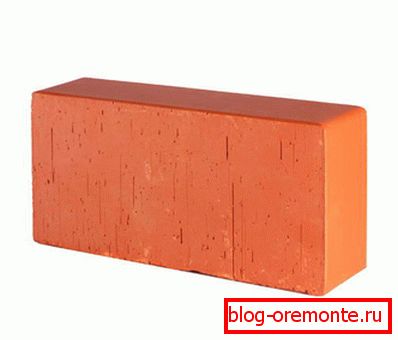

Konstruując komin, należy zadbać o wybór jakości i odpowiedni dla właściwości użytkowych materiału. Profesjonalne piece polecają czerwone solidne cegły. Szerokość jednej cegły wynosi 125 mm, biorąc pod uwagę centymetrowe szwy między nimi, przy użyciu tego materiału układają ceglany komin 140x140 mm, 14x270 mm lub 270x270 mm. Sprawdzając cegłę podczas zakupu, należy zwrócić uwagę na następujące cechy:

1. Równość kolorów. Wysokiej jakości cegła ma jednolity, bogaty czerwony odcień. Obecność białego wykwitu, obcych wtrąceń wskazuje na obecność w składzie wapna, niskiej jakości gliny i innych zanieczyszczeń.
2. Uczciwość Siła - główne kryterium wyboru materiału do budowy komina. Jeśli pęknięcia i zrębki zostaną znalezione na powierzchni cegły, najprawdopodobniej zostanie wykonana bez zgodności z technologią niskiej jakości surowców.
3. Pasujące rozmiary. Podczas inspekcji należy zmierzyć kilka losowo wybranych klocków za pomocą linijki i sprawdzić zgodność rozmiaru ze standardem GOST dla tego typu produktu budowlanego. Cegła murarska o różnych rozmiarach wygląda niechlujnie i nie służy długo.
4. Prawidłowa geometria. Aby sprawdzić poprawność kształtu geometrycznego, weź dwie cegły i aplikuj się nawzajem. Jeśli między nimi nie ma luk i luk, możesz spokojnie kupić.

Zwróć uwagę! Cegła jest materiałem odpornym na wysoką temperaturę, mogącym wytrzymać temperaturę 400-500 stopni, do której ogrzewa się dym wewnątrz. Aby szwy nie stały się słabym punktem komina, należy użyć roztworu na bazie gliny lub specjalnych suchych mieszanek zalecanych przez producentów do budowy pieców. Szerokość szwów jest uważana za ważne kryterium jakości muru, im cieńsza, tym lepiej.

Kolejność montażu

Budowa ceglanego komina własnymi rękami wymaga specjalnej wiedzy i umiejętności, dlatego najczęściej konstrukcja rury, takiej jak kominek czy piec, wykonywana jest przez profesjonalny piec. Wykwalifikowani rzemieślnicy tworzą złożone, funkcjonalne projekty w postaci węża dla bardziej wydajnego ogrzewania, wyposażają kanały wlotu powietrza i okna. Komin murowany o najprostszej konstrukcji przedstawia się następująco:

1. Pod lokalem kominka, pieca lub kotła wlać fundament, niezwiązany z głównym. Wysokość podstawy wypełniacza jest obliczana na podstawie masy pieca i komina. Zazwyczaj wystarcza grubość 30-50 cm, w razie potrzeby wzmocniony jest fundament.
2. Po zakończeniu budowy pieca lub instalacji urządzenia grzewczego należy rozpocząć układanie rury chwytającej. Układanie odbywa się przy ścisłym przestrzeganiu bandażowania. Aby zmniejszyć liczbę sadzonek, stosuje się podwiązanie łyżką.
3. Przez 5-6 rzędów do sufitu zaczyna się rozprzestrzeniać puch. W tym miejscu wymiary rury rozszerzają się do 250-400 mm dzięki zastosowaniu ćwiartek cegieł. Są one umieszczone wewnątrz klka w taki sposób, że wewnętrzna powierzchnia kanału odprowadzającego dym pozostaje płaska. Tworzenie fuzzingu odbywa się w 5 rzędach, z których ostatni układa się w solidne cegły zgodnie z opatrunek.
4. Podczas pracy na strychu ustawiamy rurę odpływową, której wymiary są równe szerokości i długości zamontowanej rury. Na zboczu dachu między krokwiami wyciąć otwór na wyjście komina na zewnątrz.

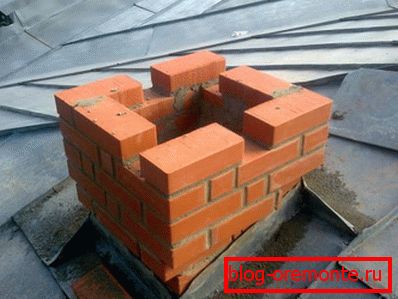

5. Po pionie 1-2 rzędach nad dachem, wydra zaczyna się układać. W zależności od geometrii i nachylenia zbocza jest jednostronna lub wielostronna. Wydra składa się z 9 rzędów cegieł, z których każdy jest o kwartał szerszy niż poprzedni. W ostatnim rzędzie należy obserwować prawidłowe podwiązanie szwów.
6. Następnie zbuduj szyję komina i czapkę. Załóż czapkę na muchy na czubku.

To ważne! W trakcie wykonywania fuzzingu, wydry i wykonania końcówki konieczne jest wycięcie cegły w celu uzyskania wymaganego rozmiaru. Aby zapewnić gładkość wewnętrznej powierzchni kanału oddymiającego, konieczne jest równe i równomierne cięcie. Mistrzowie piekarni z doświadczeniem jednego ruchu dzielą cegły na pożądaną wielkość, jednak łatwiej i szybciej jest korzystać z maszyny do mielenia i cięcia.

Błędy instalacji

Błędne obliczenia dokonane podczas budowy ceglanego komina przez nieprofesjonalnego mistrza prowadzą do strat finansowych, pożarów i zwiększonego ryzyka zatrucia tlenkiem węgla. Trudność polega na tym, że po zakończeniu projektu niemożliwe jest naprawienie defektów, najczęściej jedynym wyjściem jest całkowity demontaż i rekonstrukcja rury. Częste problemy w pracy mistrzów usuwania dymu wierzą:

• Nieodpowiedni materiał. Nieświadomie lub w celu zaoszczędzenia pieniędzy, właściciele domów budujących własny komin używają pustych, silikatowych cegieł z odzysku. Używanie komina z takich materiałów jest niebezpieczne.
• Zmień rozmiar kanału. Ze względu na zmianę wielkości kanału siła ciągu komina maleje, następuje sedymentacja sadzy i występują zatory wewnątrz rury.
• Niewystarczająca długość szyjki tubki. Z powodu tego błędu zmniejsza się siła ciągu w skrzyni ogniowej, aby wyeliminować ten problem, wystarczy zwiększyć wysokość komina do zalecanej.
• Niepoprawna forma kanału. Najlepsza forma kanału usuwania dymu - koło lub owal, pracująca z cegłami, jest bardzo trudna do osiągnięcia takiej geometrii. Dlatego rura z cegły jest przymocowana do kształtu prostokąta lub kwadratu. Jeśli wewnętrzna powierzchnia będzie miała wiele rogów, stopnie, sadza się na nich osadzi.

Ceglane kanały oddymiania będą trwać całe stulecie, jeśli nie zaoszczędzić na jakości materiałów i zastosować się do technologii. Aby uniknąć problemów z działaniem nagrzewnicy, zamów projekt komina od doświadczonego kapitana.
