Jak zainstalować dreny na dachu

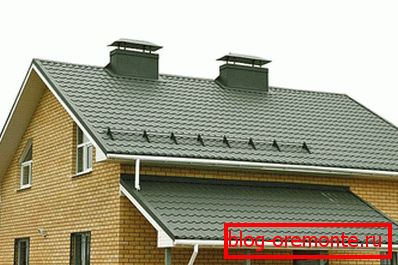

Brak możliwości normalnego usuwania opadów z dachu budynku przyczynia się do szybkiego zmniejszenia dachu do stanu bezużyteczności. Aby temu zapobiec, najpierw zaprojektowano system odwodnienia dachu, a następnie zainstalowano system odwodnienia i rury spustowe. Słabo funkcjonujący system odwadniający lub jego całkowity brak powodują trwałą wilgoć na dachu i niekontrolowane spływanie wody w czasie opadów w postaci deszczu i śniegu. Takie zaburzenie na dachu prowadzi do negatywnych konsekwencji nie tylko dla dachu, ale także dla całego budynku, począwszy od jego ścian i kończąc na fundamencie.
Obowiązujące materiały
Obecnie rynek systemów odwadniających oferuje materiały instalacyjne i elementy konstrukcyjne dla nich z materiałów o różnym składzie. Wszystkie mają swoją własną charakterystykę. Dlatego zanim zrobisz drenaż z dachu, najpierw musisz się dowiedzieć, jakie materiały możesz wykorzystać do tej pracy.

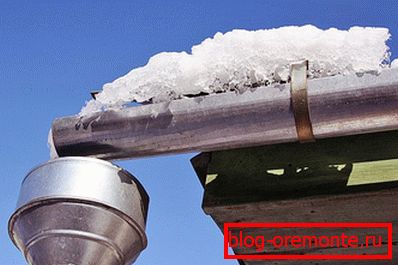

Stal ocynkowanaktóry jest klasyczny i stosunkowo niedrogi. Niestety materiał ten nie jest dostatecznie odporny na procesy korozyjne, co prowadzi do jego krótkotrwałej, wydajnej pracy.

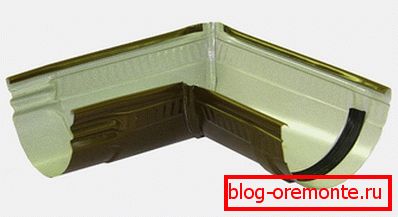

Stal ocynkowana со слоем покрытия полимерного. Sieć odwadniająca zbudowana z takiego tworzywa wizualnie wygląda pięknie - można wybrać kolor, który będzie harmonizował z pokryciem dachowym. Ponadto żywotność materiału jest większa niż stali ocynkowanej. Wady obejmują wysokie ceny produktów z powłoką polimerową i potrzebę większej uwagi podczas prac instalacyjnych.

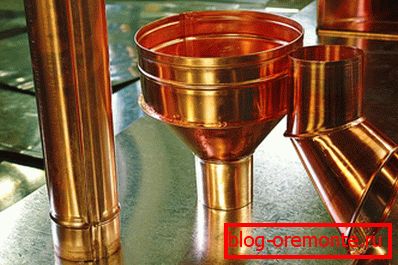

Miedź który wizualnie poprawia system odwadniania, ale jest podatny na wpływy zewnętrzne i jest drogi.

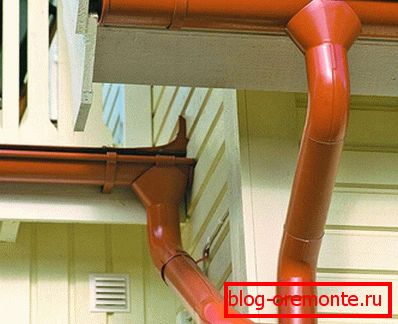

Metal-plastik (tworzywo sztuczne) dziś najbardziej popytu, ponieważ jest tani i łatwy w instalacji. Ponadto ma dobrą wydajność.
Obliczanie

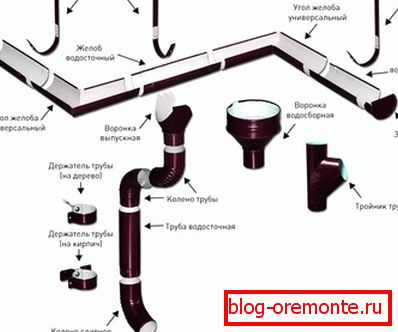

Aby uzyskać niezbędny materiał, najpierw oblicza się system odwadniający, który składa się z następujących produktów:
- rynny, składające się z uchwytów, złączy, elementów narożnych, lejków i zaślepek;
- rury składające się z węzłówek, łączników, górnych i dolnych kolan.
Zwróć uwagę! Obliczenia odpływów odpychają się głównie od powierzchni zlewni dachowej. W zależności od tego parametru wybrana jest średnica rynny i liczba ścieżek.
Przyjęte, liczba rur spustowych powinna odpowiadać liczbie naroży dachu. Możliwe jest samodzielne opracowanie schematu sieci kanalizacyjnych, uzbrojeni w standardowe projekty, SNiP i inną literaturę regulacyjną i techniczną. Jeśli nie ma doświadczenia w takich obliczeniach, wskazane jest skontaktowanie się ze specjalistą.
Ogólne zalecenia dotyczące obliczania wydajności elementów systemu odwadniającego podano poniżej:
- przy budowie niewielkiego budynku o powierzchni dachu do 70 m?, średnica rynien powinna mieć korytarz 7,0? 11,5 cm, a przekrój rur spustowych powinien zawierać się w przedziale 5,0-7,5 cm;
- w przypadku średniej wielkości domu o powierzchni dachu do 100 m? wskaźnik rynny może zaczynać się od 11,5 cm, a kończyć 13,0 cm przy średnicy od 7,5 cm do 10,0 cm;
- jeżeli konstrukcje są duże, a powierzchnia pokrycia zaczyna się od 100 m ?, średnica rowków powinna być w granicach 14,0? 20,0 cm i średnica rury - 9,0? 16,0 cm
Na podstawie zasady proporcji stosunku powierzchni stoków do liczby rur spustowych przyjmuje się 100 m? samolot 1 rura odpływowa.
Zwróć uwagę! W przypadku drenażu ważne jest przestrzeganie dopuszczalnego nachylenia rynny. Jeśli jest mały, woda w zbiorach będzie się utrzymywała z nadmiernym odchyleniem - lejka nie ominie płynącej wody. Granica nachylenia rynny wynosi 0,003 do 0,005.
Kupując produkty, musisz liczyć ich numer. Znając istniejące parametry geometryczne dachu i wymiary oferowanych produktów, należy obliczyć wymagany materiał na podstawie oszczędności materiału. Podczas montażu pojedynczego systemu rynnowego konieczne jest uwzględnienie liczby połączeń sprzęgających. Oblicz ich liczbę jest bardzo prosta. Jeśli, na przykład, jest 20 fragmentów rynny, wówczas sprzęgło powinno być mniejsze o 19 - 1.
Instalacja
Zgodnie z normami budowlanymi, system odwodnienia przeprowadzany jest przed rozpoczęciem prac dekarskich. Żadna instalacja rynien nie może obejść się bez wstępnie zamontowanych wsporników, które utrzymają tace zlewni.
W normalnej pracy wsporniki są przymocowane do płyty głowicy lub do stóp krokwi w przypadku braku pierwszego elementu dolnej listwy dachu. Odległość między nawiasami określona jest przez materiał rynny. Jeśli tace są wykonane z tworzywa sztucznego, wysokość elementów złącznych będzie wynosić 50 cm, a w przypadku systemu odprowadzania metalu odległość między wspornikami będzie wynosić około 100 cm.
Lejki i koryta narożne powinny być mocowane za pomocą wsporników po 2 z sąsiednich boków. Taca musi być zainstalowana w taki sposób, aby jej środkowa część była zwrócona w kierunku zwisu dachu. W tej pozycji, nawet przy opadzie, opady nie będą przepływać przez boki.
Następnie porozmawiamy o instalacji odpływów, w oparciu o pożądane nachylenie tacy. Rynny muszą być zainstalowane z różnicą 0,3? 0,5 cm na 1 m długości, innymi słowy, przy długości koryta 11,0 m nachylenie będzie równe 3,3? 5,5 cm
Prace rozpoczyna się od zamontowania pierwszego wspornika do płyty czołowej na samym początku. Następnie, po przeciwnej stronie, ostatni element mocujący jest instalowany pod nachyleniem określonym przez obliczenia. Między dwoma wspornikami lina jest rozciągnięta, a reszta elementów mocujących będzie zorientowana podczas mocowania.
Na stałych haczykach trzymaj rynny. Są one nawijane pod przednią częścią pod wygiętym występem wspornika i obracają się dookoła ściany tak, aby n-podobna formacja zamieniała się w odpływ w kształcie litery U. Koryta są mocowane za pomocą specjalnie dobranych płyt.
Jeśli stosowane są systemy odwadniające z tworzywa sztucznego, montaż poszczególnych elementów odbywa się za pomocą 2 metod:
- używanie gumowych uszczelek;
- za pomocą spawania na zimno.
Obie opcje są wystarczająco dobre, ale oprócz zalet, mają pewne wady. Uszczelki gumowe, oprócz dobrze uszczelnienia elementów odpływów, kompensują również rozszerzanie się wymiarów rur skokami temperatury. Jednakże czas na takie uszczelki nie jest czynnikiem pozytywnym, ponieważ z upływem czasu wyroby gumowe tracą swoje funkcje robocze.
Jeśli stosuje się drugą metodę instalacji systemu drenażowego, stosowane mieszaniny klejowe pewnie i trwale łączą połączenia, ponieważ zgrzewanie na zimno łączy elementy w sposób molekularny. Wadą tego sposobu jest niezdolność połączonych rur do elastycznego reagowania na spadki temperatury, co prowadzi do ich pękania.
Mocowanie rur spustowych i lejków wylotowych to kolejny etap prac. Dzięki systemowi odpływu z tworzywa sztucznego w rynnie, gdzie zainstalowany jest lejek, przez piłę do pił piłuje się otwór, którego brzegi są pokryte papierem ściernym lub okrągłym plikiem.
Górna strona lejka jest traktowana paskiem kleju w odległości 10 mm od krawędzi elementu rynnowego. W zależności od średnicy już gotowego otworu klej nakłada się w 2 kółkach w odległości 5 mm między nimi. Dzięki pracy z klejeniem lejek nie może być powolny. Jest on umieszczony pod tacą i wciśnięty w miejsce uformowanego otworu. Ogrzewanie plastiku na jednej i drugiej stronie otworu w środku rynny, gdzie znajduje się lejek, tworzy rodzaj "łez" kotwiczących.
W końcowym etapie prac zainstalowane są rury odpływowe, które faktycznie kończą proces odprowadzania wody z dachu. Podczas wykonywania tej pracy musisz znać:
- rura musi być ze ściany domu w odległości od 30 do 80 mm, a na pewno nie mniej, w przeciwnym razie ściana będzie emitować z częstego kontaktu z wodą, co może prowadzić do powstania grzyba w pomieszczeniu;
- wsporniki montażowe, gdy są zainstalowane w odległości do 2 m między nimi, muszą być koniecznie zamontowane na styku rur;
- Odległość między powierzchnią ziemi a odpływem musi wynosić do 0,3 m, a w przypadku odwodnienia - do 0,15 m.
Instalowanie odpływów jest trudnym zadaniem, do którego należy podchodzić z pełną odpowiedzialnością, o czym świadczy film pokazujący, jak najlepiej zainstalować dreny.
Wideo
Proponujemy zapoznanie się z materiałami wideo dotyczącymi instalacji rynien:
W następnym wideo zobaczysz proces instalacji odpływu z tworzywa sztucznego:
