Jak zainstalować krokwie na dachu

Projektowanie domu wiejskiego obejmuje nie tylko obliczenie rodzaju i wytrzymałości fundamentu, powierzchni, wysokości i liczby pięter budynku, ale także budowę dachu. Podczas opracowywania projektu bierze się pod uwagę wszystkie czynniki i wybiera się optymalny wariant systemu krokwi, który jest w stanie udekorować budynek i chronić go przed zimnem i deszczem.

Jeśli zdecydujesz się sam zbudować dom, musisz wiedzieć, z czego składa się system dachowy i jak zainstalować krokwie na dachu, aby uzyskać pożądany efekt. W naszym artykule porozmawiamy o systemie kratownic, zasadach jego montażu i rodzajach krokwi.

System zawiesia

Niezależnie od rodzaju dachu, który wybierzesz dla swojego domu, zawsze będziesz miał układ kratownicy w sercu konstrukcji dachu. Aby pokryć dach materiałem pokryciowym, układ krokwi i hydroizolacji układa się na systemie krokwi.

Do wytworzenia struktury stosuje się drzewo iglaste ze specjalną obróbką środkami ochronnymi i wilgocią nieprzekraczającą 2%.

Zwróć uwagę! Do skręcania i wieszania krokwi potrzebna jest klasa drewna 1. Klasa materiału 1 i 2 kupują nogi krokwi. Drewno klasy 3 może być używane tylko do produkcji stojaków i podpór.

Trwałość i wytrzymałość systemu kratownic zależy od jakości materiału, niezawodności połączeń i poprawności obliczeń projektowych. Zwróć szczególną uwagę na krokwie. Rzućmy okiem na to, z czego wykonane są krokwie, aby łatwiej było zamontować i zamontować cały system na dachu.

Krokiew składa się z elementów:

• nogi krokwi;
• rozpórki przylegające do górnej części ściany budynku (innymi słowy nazywa się je szelkami);
• stojaki podtrzymujące nogi krokwi i ustawione pionowo;
• belki nośne (poprzeczki), które służą jako podstawa dla wszystkich elementów nośnych dachu i są ułożone równolegle do podstawy budynku między krokwiami;
• w krokwiach typu wiszącego znajdują się stojaki, które działają naprężająco wzdłuż pionu i mają nazwę - wrzeciennik;
• dla zainstalowanej siły oporowej.

Są to podstawowe elementy krokwi, ale dodatkowe elementy są stosowane w skomplikowanych konstrukcjach systemów krokwi. Aby zainstalować krokwie na dachu własnymi rękami, musisz przygotować materiały i narzędzia:

• materiał hydroizolacyjny;
• krokwie;
• deski;
• elementy złączne;
• młot i topór;
• ściągacz do paznokci, taśma miernicza;
• wiertarka elektryczna z zestawem wierteł;
• piła łańcuchowa;
• poziom i ołówek.

Kiedy wszystko będzie gotowe, nadszedł czas, aby rozpocząć budowę dachu, a tym samym zainstalować krokwie na domu.

Instalacja

Etap 1. Z desek, aby szablon zaprojektował więźbę kratownicową. Podnieś dwie deski do sufitu i połącz ich krawędzie jednym końcem między sobą za pomocą gwoździ. Rozprowadź deski na boku i zamontuj wolne krawędzie na ułożonej belce nośnej. Aby ustalić kąt utworzony między deskami, przygnij poprzeczkę.

Opuść szablon z desek na belkę nośną i za pomocą ołówka zaznacz kąt przycinania krokwi dla trwałego zamocowania. Ta metoda pozwala szybko i łatwo wybrać odpowiedni kąt cięcia i instalację krokwi.

Zwróć uwagę! Na tym etapie pracy nie można się spieszyć. Im lepszy jest szablon, tym bardziej niezawodna i silniejsza będzie cała struktura.

Etap 2. Umieść szablon na ziemi i zacznij robić krokwie. Szablon powinien być dobrze związany, aby nie zakłócać kąta połączenia nóg krokwi. Gdy pierwszy krokiew (farma) jest gotowy, zostaje podniesiony na budynek i ustawiony na ziemi.

Etap 3. Na krokwiach i mauerlate zaznacz miejsce cięcia. Piła łańcuchowa wykonuje cięcie w celu prawidłowej instalacji. Przejdź do montażu następnej wiązara kratownicowego.

Etap 4. Pierwsze dwie prefabrykowane kratownice systemu kratownicowego powinny być zainstalowane na mauerlat wzdłuż krawędzi domu. Aby określić wymagany poziom między nimi, pociągnij za linkę.

Обратите внимание! Установленные по краю мауэрлата стропила закрепляются подпорками с обеих сторон. Instalacja ферм должен быть строго перпендикулярным основанию перекрытия.

Numer etapu 5. Poziom jest ustawiony, wszystkie elementy złączne są dokładnie sprawdzane i nadszedł czas, aby rozpocząć montaż pozostałych krokwi. Liczbę gospodarstw ustala się na podstawie całkowitej długości systemu, a odstęp między kratownicami nie przekracza 0,8 m. Łatwiej jest złożyć konstrukcję na belkach.

Zwróć uwagę! Aby uniknąć przesunięcia krokwi, najlepiej jest zdobyć dwie plansze między nimi.

Etap 6. Nadszedł czas na instalację i montaż podpór i poprzecznych pasów. Ponadto pożądane jest rozwiązywanie problemów związanych z hydroizolacją, paroizolacją i izolacją cieplną całego systemu pokryć dachowych. Do instalacji skrzyń dachowych jest zainstalowana skrzynia. Częstotliwość montażu listew zależy od wybranego pokrycia dachowego.

Rodzaj dachu zależy od tego, jaki kąt nachylenia dachu jest wybrany. Dla płaskiego dachu kąt nachylenia nie przekracza 10%, a dla nachylonej konstrukcji kąt nachylenia jest zawsze większy niż 10%. Dachy skośne dostępne są w różnych wzorach:

1. Oparte na dwóch stronach budynku o różnych poziomach, dachy nazywa się pochyleniem.
2. Oparte na bokach tego samego poziomu konstrukcji nazywane są szczytami.
3. Cztero-dwuspadowe dachy wyróżniają się trójkątnymi zboczami. Gdy rampa nie osiąga okapu, dach jest nazywany pół zawiasami.
4. Zbiegając się w jednym punkcie wierzchołki czterech trójkątnych zboczy tworzą czterospadowy dach.
5. System kratownic mansardowych jest również nazywany łamanym szczytem, ​​który różni się tym, że składa się z prostokątnych ramp połączonych pod kątem rozwartym.

Wiszące i pochyłe krokwie służą do montażu systemów kratownic. Czas porozmawiać o systemach składających się z wiszącej lub spławikowanej krokwi.

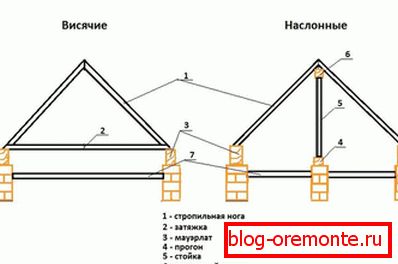

Wiszące

Aby zdecydować, jak zainstalować krokwie, musisz wiedzieć, jaki typ będzie używany podczas tworzenia systemu kratownic. Wybór metody montażu i rodzaju krokwi zależy od wielu czynników - zastosowanego pokrycia dachowego, kąta nachylenia połaci dachowych, oczekiwanych obciążeń od podmuchów wiatru i śniegu.

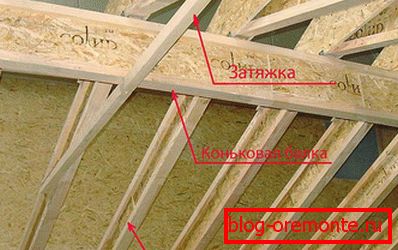

Wiszące krokwie отличаются тем, что упираются они только на мауэрлат и при их монтаже не используются промежуточные подпорки. Такая система стропил создает сильные распирающие усилия горизонтального типа, действующие на стены здания. Чтобы снизить эти усилия, устанавливаются затяжки, одновременно выполняющие роль крепежных деталей для стропильных ног.

Możesz mieć zaciągnięcia się w pobliżu płyty mocy lub powyżej. Przy wysokiej instalacji potrzebujesz mocniejszych krokwi połączeniowych i zaciągnięć.

Обратите внимание! Instalacja висячих стропил возможен только тогда, когда пролет кровли не больше 12 метров.

Наклонные

Если во время строительства дома было предусмотрено возведение внутренней несущей стены, крышу дома делают из наслонных стропил. Instalacja наслонных стропил ничем не отличается от установки каркасной системы.

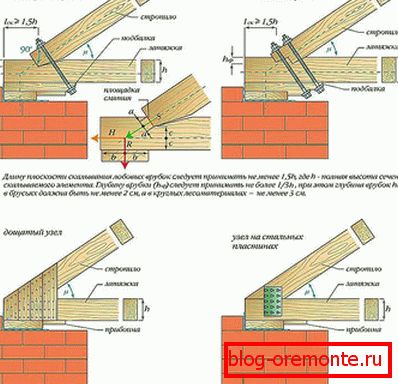

Krokwie mocujące można wykonać na różne sposoby i zależy to od materiału użytego do budowy ścian budynku. Na drewnianej ramie drzewa wykonane jest połączenie krokwi z koroną górną. Do budowy ram używanego uchwytu z górnym wiązaniem. W przypadku budynku z kamienia, krokwie są przymocowane do belki nośnej.

Aby zapobiec opadaniu małych odcinków listew kratownicowych, rozpórki, sworznie i rozpórki są instalowane z wykorzystaniem konstrukcji kratki. Do produkcji zaciągnięć na stopie krokwi drewno jest używane tylko w dobrej jakości. W przypadku dużych przęseł do produkcji jastrychu należy użyć od 2 do 3 kłód o długości 650 cm, które są wyrównane w jednej płaszczyźnie i połączone ze sobą wzdłuż długości.

Do produkcji regałów i rozpórek za pomocą przycinania kłód z uprzednio wykonanymi wypychaniem końców i znakowaniem wzorów blach. Po wstępnym oznaczeniu ujrzeliśmy miejsce do przecinania krokwi w płycie zasilającej.

Przy konstruowaniu górnej części kratownicy i ścian stosuje się belki typu kompozytowego z płytkowymi kołkami. Wykonać belki z prętów kompozytowych, mocując je kołkami z drewna na całej długości.

Teraz znasz projekt systemów dachowych i jak zainstalować różne rodzaje krokwi na dachu budynków. Aby uzupełnić informacje uzyskane w artykule na wyraźnym przykładzie, zalecamy obejrzenie filmu wideo dotyczącego instalacji krokwi.

Jeśli już sam zainstalowałeś krokwie i masz swoje własne tajemnice instalacji, podziel się z nami i naszymi czytelnikami, pozostawiając komentarz do artykułu.

Wideo

Montaż krokwi może wykonać jedna osoba bez asystenta:

W poniższym filmie zobaczysz błędy, które często pojawiają się podczas instalacji krokwi:
