Jak zbudować dach czterospadowy własnymi rękami - urządzenie

Początkujący rzemieślnicy mogą popełnić wiele błędów podczas budowy dachów typu biodrowego. Powodem tego nie jest nawet złożoność projektu lub instalacji oraz nieprawidłowe wykonanie prac przygotowawczych. Każdy profesjonalny konstruktor wie: wyciąć raz, musisz zmierzyć co najmniej siedem. Dlatego dach czterospadowy zbudowany jest własnymi rękami tylko na podstawie obliczeń inżynieryjnych i sporządzonego na nim planu. Następnie przeczytaj, jak obliczyć podstawowe parametry dachu, wybierz przekrój jego elementów i prawidłowo wykonaj instalację.

Funkcje konstrukcyjne

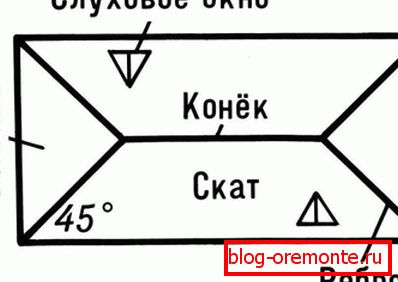

Dach hip - jeden z gatunków hilar. Jeśli spojrzysz na dom z takim dachem na górze, jego kształt będzie przypominał zaklejoną kopertę. Dwa zbocza o mniejszym obszarze w kształcie trójkąta nazywa się biodra. A pozostałe dwa mają kształt trapezu i większy rozmiar. Urządzenie dachu podtypu hip składa się z następujących węzłów:

1. Skate To jest wierzchołek dachu, linia, którą tworzą kratownice na ich skrzyżowaniu. Specyfika grzbietu dachu czterospadowego polega na tym, że jego długość jest mniejsza niż długość zachodzącej na siebie struktury.
2. Hip. Walmy nazywane są trójkątnymi zboczami, które znajdują się nad końcowymi ścianami. Zastępują one fronton i są ukształtowane przez krokwie ukośne i pośrednie.
3. Скатов. Dach hip помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Żebra Żebra są kątami uformowanymi w stawach biodrowych i promieniach trapezowych. Liczba krawędzi dachu czterospadowego pokrywa się z liczbą przekątnych krokwi, czyli w sumie cztery.
5. System drenażu. Drenaż, składający się z lejów, rur i rynien, jest niezbędny do odprowadzania nadmiaru cieczy z powierzchni dna w kanale burzowym.

Należy zauważyć, że urządzenie dachowe typu biodrowego nie pozwala na wykonanie w nim poddasza, ponieważ dwa dodatkowe zbocza znacznie zmniejszają sufit w pomieszczeniu pod dachem.

Krokwie i elementy wspierające

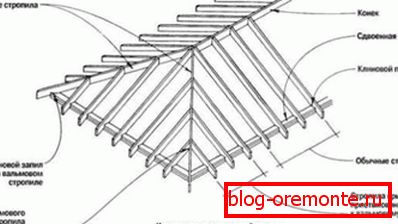

Układ kratownic biodrowych nieco różni się od podwójnego nachylenia, a skomplikowana konstrukcja ramp wymaga większej liczby elementów. Obejmuje:

• Biegnij grzbietem. Belka, na której są połączone ramy dachowe.
• Ukośne krokwie. Cztery nogi kratownicy tworzące żebra bioder. Od końca łyżwy odjeżdżają do narożników Mauerlat, łącząc się z Mauerlatem. Ich długość jest dłuższa niż w zwykłych krokwiach, dlatego do ich produkcji używa się podwójnych desek lub materiału o większym przekroju. Co ciekawe, kąt nachylenia nóg kratownicowych jest łagodniejszy niż w przypadku pośrednich, nie należy o tym zapominać przy rysowaniu rysunków.
• Krokwie pośrednie lub zwykłe. Nogi krokwi, które mocują czubek na grzbiecie, a koniec mauerlate.
• Centralne zwykłe krokwie. Sześć krokwi, które cumują z końcem grzbietu i stopą krzyżulca po przekątnej. Żmudna jednostka systemu kratownicowego, której instalacja wymaga uwagi i dokładnego oznaczenia.
• Krótkie nogi lub panie. Krótkie nogi kratownicy nie stykają się z grzbietem w górnej części, są przymocowane do krokwi poprzecznych. Im niższa drabina, tym mniej jej długości.
• Dokręcanie. Zworka między zwykłą parą kratownicową, wykonaną z drewna. Dokręcanie znajdujące się w górnej części dachu, tuż pod grzbietem, nazywa się śrubą. A jako niższe dokręcanie, przymocowane u podstawy krokwi, użyj belek stropowych.
• Rack Pionowo zainstalowane drewno, które wspiera kalenicę, przenosząc ciężar dachu na przegrody łożyskowe. W niektórych przykładach wykonania, układ kratownicy zębatki jest zainstalowany na środku krokwi, aby uwolnić środek pokoju na poddaszu.
• Strut lub subrafter. Wspornik przymocowany prostopadle do krokwi. Kolumna chroni krokwie przed ugięciem, jest to konieczne, jeśli długość połaci dachu wynosi więcej niż 4,5-5 m.
• Sprengel Gospodarstwo Sprengelnoy nazywane urządzeniem, które jest niezbędne do obsługi ukośnych stopek kratownicowych. Składa się z dwóch belek: jedna łączy dwie strony mauerlat, a druga opiera się na pierwszej i po przekątnej krokwi.

Doświadczeni dekarzi twierdzą, że system dachowy będzie niezawodny tylko wtedy, gdy użyjesz tego samego materiału, tej samej sekcji i tej samej metody mocowania do produkcji elementów.

Obliczenia i prace projektowe

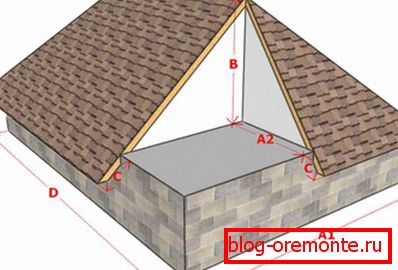

Przed zbudowaniem dachu typu biodrowego należy wykonać obliczenia elementów jego konstrukcji. Przed przystąpieniem do obliczeń planuje się układ zachodzących na siebie budynków o wszystkich znanych wymiarach. Następnie, używając prostych wzorów geometrycznych na podstawie twierdzenia Pitagorasa, określ:

1. Wysokość łyżwy. h = b x tg? / 2, gdzie b jest długością struktury między nogami kratownicy od strony przedniej, co? - kąt nachylenia.
2. Długość zwykłych krokwi. e = b / 2 x cos ?, gdzie b jest długością struktury między nogami kratownicy od strony przedniej, co? - kąt nachylenia, e - długość zwykłych nóg kratownicy.
3. Wrotki kwadratowe. S = 2ea, gdzie S jest całkowitą powierzchnią pochyłości dachu czterospadowego, e jest długością zwykłych krokwi i jest długością między nogami krokwi wzdłuż długości konstrukcji.

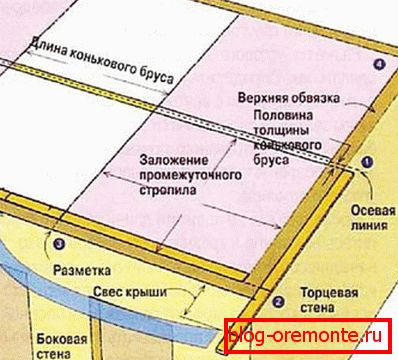

W przypadku standardowych wartości nachylenia nachylonych połaci dachowych są tabele ze współczynnikami, za pomocą których można obliczyć długość krokwi ukośnych bez obliczeń, znając rozmiar rangi i pliku. Krok między parami kratownicowymi jest również spojrzał na materiały referencyjne, koncentrując się na rodzaju drewna, jego grubości i długości stoków. Wyniki obliczeń odnoszą się do rysunku, zgodnie z którym następnie następuje tworzenie znaczników.

Mount Maurlat

Mauerlat - podstawa, na której montuje się dach. Mauerlat jest potrzebny do rozłożenia ciężaru dachu wokół obwodu przegród łożyskowych. Najczęściej do jego produkcji stosuje się drewno z twardego drewna. Im cięższa i bardziej złożona konstrukcja dachu, tym większy musi być przekrój. W większości przypadków odpowiednie drewno sosnowe, którego rozmiar wynosi 150 x 150 mm lub więcej. Mauerlat postawił przed zbudowaniem domu w następującej kolejności:

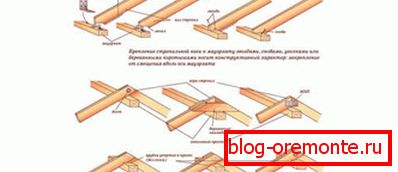

• Zmierzyć i odciąć pręt o wymaganej długości. W rogach mauerlat jest połączony "w łapę". Aby wyciąć rowek pod uchwytem, ​​musisz umieścić znacznik.
• W górnym rzędzie muru szalunek jest zbudowany z desek i wylany lepkim betonem, do którego wprowadzane są metalowe wieże do mocowania pręta rdzenia.
• Po związaniu betonu konieczne jest utworzenie między nim warstwy hydroizolacyjnej a płytą zasilającą. W tym celu beton można nałożyć na bitumiczne masy uszczelniające lub pokryć powierzchnię jastrychu materiałem pokryciowym.
• Traktuj drewno preparatem antyseptycznym, ognioodpornym środkiem głęboko penetrującym i wodoodpornym lakierem.
• Oznaczyć i wywiercić otwory w metalowej płytce na metalowe kołki.
• Przesuń drążek na kołki i mocno dokręć śruby kotwiące.

Ważne jest, aby każdy zrobiony otwór zmniejszał wytrzymałość płyty mocującej, dlatego nie należy używać dużej liczby kołków, a do jej montowania krokwi jest surowo zabronione!

Proces budowy

Dach hip jest zbudowany własnymi rękami zgodnie z jasną instrukcją opisującą kolejność każdego kroku. Aby wynik uzasadniał czas i zużyte materiały, praca powinna być wykonana zgodnie z technologią:

1. Instalowanie zaciągnięć. Nakładające się belki mogą być używane jako dyszle pociągowe, potrzebujemy co najmniej dwóch takich elementów w celu zainstalowania na nich stojaków. Doświadczeni rzemieślnicy budują promenadę nad belkami, aby zbudować system kratownicy wygodniejszy i bezpieczniejszy.
2. Na uchwycie montowane są dwa stojaki. W razie potrzeby regały mogą być większe, ale bez potrzeby zwiększania ciężaru konstrukcji. Chociaż system nie uzyskał stabilności, regały są mocowane pionowo za pomocą tymczasowych rozpór.
3. Na stelażach montowany jest dźwigar kalenicowy, mocowany za pomocą długich gwoździ. Zwyczajne stopy kratownicy są przymocowane do dźwigara za pomocą metalowych okładzin lub naroży.
4. Montowane środkowe krokwie pośrednie na biodrowych stokach, a następnie ukośne nogi kratowe podwójnych desek.
5. Przymocuj krokwie końcowe, ciemne, kloce i deskę przeciwwiatrową na jednej lub dwóch rampach.
6. Kontra paka jest montowana, a membrana paroizolacyjna układana jest na niej za pomocą pasków i zabezpieczana za pomocą zszywacza budowlanego.
7. Aby zbudować dach czterospadowy, częściej stosuje się dachy miękkie, ponieważ z jego pomocą łatwiej jest pokonywać zbocza o złożonej geometrii. W przypadku materiałów pokryciowych tego typu konieczne jest wykonanie ciągłej skrzyni z arkuszy odpornej na wilgoć sklejki.
8. Za pomocą specjalnej zapięcia ze stali nierdzewnej z gumową osłoną materiał pokrycia dachowego jest przymocowany do listwy. Mają prześcieradła z zakładką 10-15 cm, aby chronić przed przenikaniem wilgoci. Uwaga, im bardziej nachylone jest nachylenie dachu, tym więcej zachodzi na siebie.
9. Po ułożeniu pokrycia dach można od wewnątrz ocieplić dach, wyposażony w okna, rynnę i komin.

Dach typu biodrowego najlepiej nadaje się do uczciwej konstrukcji, ale aby go zbudować samodzielnie, potrzebne są obliczenia, konstrukcja i cierpliwość, bez których nie można odnieść sukcesu.
