Jak zbudować dach mansardowy zrób to sam - montaż i montaż

Budowa domów zawsze zaczyna się od określenia niezbędnej przestrzeni życiowej, głębokość układania fundamentu i całkowity koszt budowy zależy od tego parametru. Aby niewielka działka wystarczyła do zorganizowania ogrodu warzywnego, łaźni i altanki, niemożliwe jest rozszerzenie mieszkania w kierunku poziomym, budowa dodatkowej podłogi jest zbyt droga. Zwiększenie przestrzeni życiowej w takiej sytuacji pomoże własnymi rękami w dachu mansardowym.

Rodzaje dachów mansardowych

Poddasze - ogrzewana lub zimna przestrzeń pod dachem, która jest wykorzystywana jako budynek mieszkalny. Zgodnie z przepisami budowlanymi, w pokoju na poddaszu konieczne jest wyposażenie okien w oświetlenie naturalne i sufity o wystarczającej wysokości dla osoby. Pokoje pod dachem, w których te warunki nie są spełnione, nazywane są poddasze. Dla poddasza odpowiednie są następujące typy dachów:

• Dvukhskatnaya. Najprostszy projekt wyposażenia poddasza. Składa się z dwóch prostokątnych zboczy i trójkątnych naczółków. Aby uzyskać pożądaną wysokość sufitu dla przestrzeni życiowej, należy ustawić bardzo stromy kąt nachylenia. Zwiększa to powierzchnię i ciężar dachu dwuspadowego, czyniąc jego instalację ekonomicznie niepraktycznym.
• Hip. Konstrukcja dachu czterospadowego składa się z dwóch trapezowych zboczy i tyle trójkątnych znajduje się powyżej ścian końcowych zamiast szczytów. Wysokość sufitu pod bioder nie wystarcza na pomieszczenia mieszkalne, więc powierzchnia poddasza jest za mała. Wystarczy jednak zorganizować przechowywanie rzeczy lub przechowywanie zapasów zimowych, jeśli nie jest podgrzewana.
• Półtwarde. Cechą charakterystyczną dachów półzawieszanych jest to, że jego końcowe zbocza nie zastępują całkowicie szczytów, ale częściowo. Biodra o niewielkich rozmiarach nie zmniejszają wysokości sufitu, dlatego też możliwe jest zamontowanie na wpół złożonego dachu jako poddasza. Jedyną wadą tej opcji jest złożoność systemu kratownic i wysokie zużycie pokrycia dachowego.
• Zepsuty. Jest to rodzaj dachu typu dvukhskatnogo, którego zbocza składają się z dwóch części, mających inny kąt nachylenia. Górna część połamanego dachu jest bardziej płaska, a dolna - stroma. Taka konfiguracja pozwala na bardziej efektywne wykorzystanie przestrzeni bez zwiększania kosztów budowy. Zepsuty dach - najtańsza opcja, jak zbudować dach mansardowy przy minimalnych nakładach inwestycyjnych.

Instalacja dachu mansardowego nadającego się do zamieszkania zapewnia obowiązkową izolację termiczną, organizację naturalnego oświetlenia za pomocą okien dachowych lub okien pionowych i wentylację wymuszoną.

Zalety połamanego dachu

Aby zrobić przestronny strych mieszkalny, konieczne jest zbudowanie zepsutego dachu. Jego konstrukcja najlepiej nadaje się do tego celu, ponieważ:

1. Jest odpowiedni dla już wybudowanych domów, w których przeprowadzają rekonstrukcję dachu w celu wyposażenia poddasza mieszkalnego. Zepsuty dach jest tylko nieznacznie cięższy niż zwykłe podwójne nachylenie, więc ta zmiana nie wymaga wzmocnienia fundamentu.
2. Pod tym rodzajem dachu możliwe jest zainstalowanie dwupoziomowego poddasza, jeżeli wysokość sufitu wynosi 5 m lub więcej.
3. Poprawa efektywności energetycznej domów. Montaż zepsutego dachu, nawet jeśli nie jest ogrzewany, tworzy grubą szczelinę powietrzną między krawędzią a stropem pierwszego piętra, dzięki czemu ciepło jest przechowywane w ogrzewanych pomieszczeniach.
4. Możliwość aranżacji balkonu. Trapezoidalny fronton złamanego dachu wydaje się być zaprojektowany do zainstalowania na nim przestronnego balkonu.

Należy pamiętać, że budowa dachu poddasza dowolnego typu jest droższa niż zwykle, aby była odpowiednia do zamieszkania, wymagana będzie instalacja drogich okien mansardowych, izolacja i instalacja systemu wentylacyjnego.

Budowa

Przed zbudowaniem dachu mansardowego należy wykonać obliczenia jego parametrów i narysować schemat położenia względnego elementów. Ponieważ głównym kryterium jest obszar użytkowy strychu, musisz od niego odejść:

1. Na kartce papieru narysuj pudło domu w budowie o wymiarach, zawsze zgodnych ze skalą. Określ środek ściany końcowej, od tego miejsca ustaw żądaną wysokość sufitu. Minimalna wartość tego parametru wynosi 2, 5 m. Nie zapomnij wziąć pod uwagę grubości płyt.
2. Wróć na środek ściany końcowej, na lewo i na prawo, zmierz żądaną szerokość pokoju na poddaszu. W górę od tych punktów, narysuj linie o długości równej wysokości sufitu. Połącz je ze sobą. Powstały prostokąt oznacza granice poddasza.
3. Od środka ściany końcowej zmierzyć odległość do grzbietu dachu. Kalenicę umieszcza się na wysokości 1,2-1,5 m od sufitu poddasza. Od grzbietu do narożników prostokąta oznaczającego poddasze, narysuj proste linie, górne partie stoków połamanego dachu. Następnie narysuj dolną, bardziej stromą część stoku, a schemat dachu jest gotowy.

Aby określić kąty pochylenia zbocza stropu, można użyć kątomierza lub spojrzeć na tabelę gotowych wartości stosunku długości stoku do szerokości.

Ponadto należy upewnić się, że wynikowy kąt nachylenia odpowiada warunkom pogodowym w obszarze budowy domów i materiałów dachowych, których instalację należy zaplanować. Klimatologia budowlana zawiera zalecenia dotyczące wyboru nachylenia stoków, w oparciu o dane dotyczące obciążenia wiatrem, śniegiem i deszczem.

Budowa zepsutego dachu bez zgodności z tymi normami jest obarczona oderwaniem dachu, gdy wiatr wieje, zapadnięcie się konstrukcji podczas opadów śniegu i wycieki z ulewnych deszczów.

Budowa kratownicy

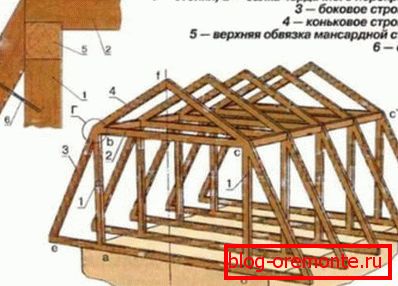

Przed zbudowaniem dachu strychu trzeba ustalić, z jakich elementów składa się on. Cawning każdego dachu jest systemem kratownicowym, przypominającym szkielet dźwigający ciężar konstrukcji. Składa się z następujących części:

• Mauerlata. Belka Mauerlatny położona na górnej krawędzi muru w domu, aby zmiękczyć wierzchowca kratownicą i równomiernie rozprowadzić ładunek. Domy drewniane z tarcicy i bali nie wymagają instalacji mauerlat, ponieważ rolę tę pełnią ekstremalne felgi, wzmocnione szelkami ze zszywek lub kołków.
• Krokiew. Nogi krokwiowe tworzą rampy. Zepsuty dach ma dwa rodzaje krokwi - górny i dolny. Górne sięgają od grzbietu do zaciągnięcia, a dolne od zaciągnięcia do mauerlat.
• Skate. Mieszanka grzbietowa znajduje się w miejscu, w którym nogi jednej pary kratownic są połączone metalową podszewką lub prętem. To najwyższy punkt dachu.
• Dokręcanie. Pufy są poziomo zamontowanymi deskami, które wiążą krokwie z jednej pary. Górny zaciąg, umieszczony pod grzbietem, nazywany jest śrubą i ma grubszą sekcję. Konstrukcja zepsutego dachu wiąże się również z instalacją niższego podmuchu, który służy jako belki stropowe i jest podstawą poddasza.
• Stojaki. Stojaki z grubego drewna mocowane do napinania w celu wsparcia łyżwy lub krokwi. Instalacja stojaków odbywa się tylko pionowo.
• Strut Rozpórki są montowane po przekątnej, pod kątem do kratownic, opierając się o krawędź lub stojak. Elementy te są potrzebne do podparcia długich krokwi, które wyginają się od ich ciężaru.
• Walki. Skurcze są płytami łączącymi dwie sąsiednie podpory pionowe.
• Babcie Babcia jest wiszącym elementem systemu kratownicowego łączącego grzbiet i górny zaciąg.

Wszystkie części systemu kratownicowego wykonane są z wysokiej jakości drewna, którego przekrój jest obliczany w obliczeniach, dla wygody tych, którzy wykonują instalację własnymi rękami, są tabele z zalecanymi wartościami w zależności od długości, nachylenia i odległości między elementami.

Sekwencja pracy

Aby zbudować dach mansardowy o wysokiej jakości, należy ściśle przestrzegać technologii i kolejności montażu. Należy pamiętać, że nawet doświadczony mistrz z trudem radzi sobie z montażem, ponieważ początkujący rzemieślnik będzie potrzebował 1-2 osób pracujących w niepełnym wymiarze godzin. Konstrukcja zepsutego dachu odbywa się w następującej kolejności:

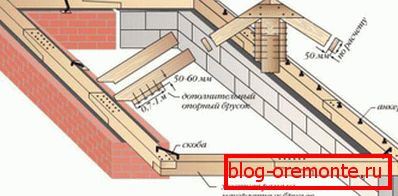

1. Instalacja kosiarki. Drewno mauerlat jest zamocowane na górnej części ścian czołowych wzdłuż przyszłych stoków. Wewnątrz domu, który ma być przykryty, zastosowano przegrodę łożyskową do budowy systemu kratownic, na którym jest zainstalowany wskaźnik poziomu. Mauerlat jest nakładany na hydroizolację, a drewno jest pokryte antyseptyczną kompozycją, aby zwiększyć jej żywotność.

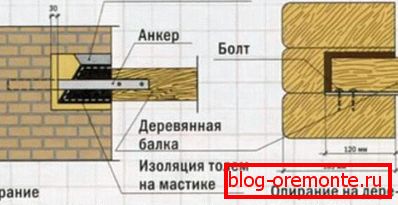

2. Montaż belek stropowych. Można to zrobić na dwa sposoby: na górze mauerlat lub na wcześniej przygotowanych występach w ścianie. Pierwsza opcja pozwala rozszerzyć przestrzeń strychu, usuwając belki wokół obwodu skrzynki w domu. W górnej części belek stropowych tymczasowe podłogi są wykonane z desek bez mocowania ich za pomocą gwoździ. Podłoga jest potrzebna do łatwego montażu systemu kratownicowego.
3. Montaż stojaków. W równej odległości od środka belki stropowej, pierwszy stojak jest montowany pionowo i zabezpieczony 2-3 metalowymi kątami. Wykonaj te same czynności z tym drugim i pociągnij za przewód. Skupiając się na kablu, napraw wszystkie pozostałe stojaki na każdej z belek. Aby zapobiec zaburzeniom pionowym elementów, są one tymczasowo przymocowane do gwoździ.
4. Montaż poprzeczek. Pasek tej samej sekcji jest umieszczony na dwóch spustach od góry i zamocowany na metalowych narożnikach. Wykonaj tę operację dla każdej pary stojaków.
5. Napraw dolne elementy kratownicy. Górny koniec nogi jest przymocowany do stojaka, a dolny koniec jest przymocowany do belek sufitowych lub do belki głównej. Mocowanie odbywa się za pomocą zszywek, wkrętów lub gwoździ. Jeśli dom jest drewniany, nie kurczy się, dolne połączenie wykonuje się za pomocą metalowych elementów mocujących typu suwak, aby dach nie był zdeformowany podczas suszenia drewna w domu.
6. Przymocuj górne krokwie. Wykonaj nogi jednego kawałka. W górnej części z dwóch stron przymocowana jest metalowa płytka, a na dole gwoździe lub zszywki.
7. Pomiędzy zasuwką a łącznikiem kalenicowym powiesić babcię, dostosowując jej napięcie tak, aby większość pufu opadła na grzbiet.
8. Przybijają listwy przeciwpłatowe, folię hydroizolacyjną i listwę mocuje się na nich za pomocą zszywacza budowlanego. Układanie pokrycia dachowego.
9. Osłony szczytów, nie zapominając o pozostawieniu otworów na okna. Zaizoluj szczyty i zbocza dachu od wewnątrz. Zbuduj ramę, schowaj ściany i sufit strychu. Wykonaj wykończenia wnętrza i wstawienie okna.

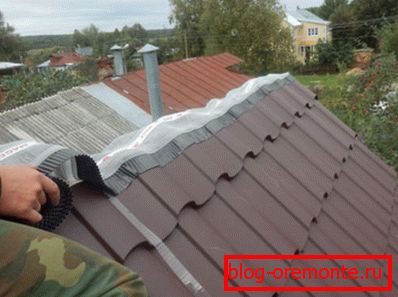

10. Na zboczach dachu zainstaluj rynnę i rurę, która odprowadza wodę do kanalizacji burzowej. Wyposażony w system wentylacji wymuszonej i aerator kalenicy.

Dach mansardowy własnymi rękami jest dobrym wyjściem, gdy dom jest ciasny i nie ma możliwości dużej rekonstrukcji lub nadbudówki na drugim piętrze.. Strych zbudowany z umysłu to przytulny pokój, który nie jest gorszy pod względem komfortu niż pozostałe pokoje w domu.
