W procesie budowania domu lub altanki nieuchronnie powstaje pytanie, która struktura dachu będzie preferowana. Jeśli wzniesiony budynek ma czworokątny, a najlepiej kwadratowy kształt, projektanci i architekci często przestają zbierać się na czterospadowym dachu. Złożoność tego projektu wraz z torusami opłaca się oryginalny wygląd, doskonałą izolację termiczną i właściwości aerodynamiczne. W tym artykule dowiesz się, jak budować i montować dach hip we własnych rękach.

Konstrukcja dachu hip

W budownictwie przyjmuje się, że dach biodrowy jest odmianą policzka biodrowego, w którym przegroda grzbietu została przekształcona w węzłowy grzbiet, czyli zmieniony z linii na punkt. Dachem typu biodra jest piramida, której boki są utworzone przez cztery zbocza w postaci trójkątów równoramiennych. Każdy prostokątny budynek będzie odpowiedni do instalacji, ale kwadratowy kształt pozwala osiągnąć idealną symetrię, osiągając w ten sposób najlepszy wynik.

Konstrukcja czterospadowego dachu czterospadowego obejmuje następujące główne elementy:

• Węzeł Ridge. Szczyt dachu, najwyższy punkt dachu, utworzony przez połączenie nakosnyh nóg krokwi.



• Zsuwki. Dach czterospadowy składa się z czterech nachylonych płaszczyzn stoków o trójkątnym kształcie. Zakres kąta nachylenia leży w granicach 20-50 stopni, jednak doświadczeni mistrzowie dachów uważają optymalny kąt 40 stopni.
• System krokwi. Ramy, które służą do wspierania budowy dachu. System krokwiowy nosi na sobie i rozkłada ciężar pokrycia dachowego, ustawia geometrię pochylni. Jest zbudowany na bazie trójkątów, najbardziej sztywnych i stabilnych figurek gwarantujących stabilność i niezawodność dachu.
• Pokrycie dachu. Materiał w postaci rolek, arkuszy, pojedynczych modułów lub elementów o wysokiej odporności na ścieranie, dobrych właściwościach hydroizolacyjnych. W tym celu stosuje się pokrycia dachowe metalowe, tekturę falistą, ondulinę, pokrycia dachowe lub łupki.



• Zwis Zwisy dachu wystają poza obwód podstawy i chronią ściany przed wodą podczas deszczu i wiatru. Długość zwisu 40-50 cm uważa się za wystarczającą do skutecznego wykonywania swoich zadań.

Etapy budowy

Tworzenie projektu

Dach hip we własnych rękach zbudowany jest tylko na podstawie dobrze zaprojektowanego projektu, który gwarantuje jego niezawodność. Przed wykonaniem rysunków należy pamiętać o szkolnym kursie geometrii, aby wykonać obliczenia nachylenia stoków, wysokości grzbietu i obszaru stoków. Aby wykonać obliczenia, istnieje prosta instrukcja:

1. Przede wszystkim należy określić nachylenie zboczy, stosując zalecenia producenta pokrycia dachowego i dane dotyczące klimatologii budynku, które dzieli terytorium naszego kraju na osiem stref w zależności od obciążenia śniegiem i wiatrem. Najlepsze jest nachylenie 30-40 stopni, które nadaje się do prawie wszystkich rodzajów pokryć dachowych.





2. Kolejnym etapem jest obliczenie wysokości węzła grzbietowego. Do tego obliczenia wymagane jest poznanie wymiarów podstawy dachu i kąta nachylenia. Jeśli wyobrażasz sobie dach jako piramidę, wówczas prosta łącząca jego podstawę i grzbiet pod kątem prostym będzie jego wysokością, a można ją obliczyć za pomocą twierdzenia Pitagorasa.



3. Znając kąt nachylenia, wysokość i rozmiar podstawy, możesz dowiedzieć się długości nóg krokwi i powierzchni stoków. Te obliczenia są potrzebne do obliczenia niezbędnego materiału budowlanego - drewna do systemu dachowego i pokrycia dachowego.

Nie zapomnij, że dach czterospadowy z prostokątną podstawą, w przeciwieństwie do tego samego wzoru z kwadratem, zbocza będą miały inne nachylenie i różną długość nóg krokwi. Należy wziąć to pod uwagę w obliczeniach i instalacji!

Projekt jest tworzony ręcznie lub przy pomocy programu komputerowego, który nie tylko wykonuje obliczenia długości elementów systemu kratownicowego, ale także wybiera ich grubość. Rezultatem fazy projektowej jest schemat z wymiarami i wzajemnym rozmieszczeniem elementów dachu, które staną się wsparciem dla prac instalacyjnych.

Budowa kratownicy

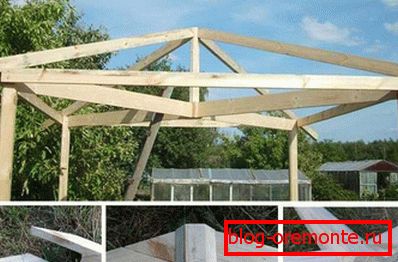

System krokwi namiotowych wykonany jest z drewna iglastego i składa się z następujących głównych i dodatkowych elementów:

• Mauerlat i Lezh. Wsporniki z pręta, niezbędne do rozłożenia obciążenia na obwodzie ścian nośnych. Mauerlat położony jest na zewnętrznych ściankach, a leżący na wewnętrznej. W drewnianych domach rolę pręta nośnego pełni górna korona pręta lub kłody. Konstrukcje wykonane z cegieł i bloków wymagają ułożenia taśmy z betonu zbrojonego, w której osadzone są metalowe kołki, na których kładzie się płytkę energetyczną przez warstwę hydroizolacji.
• Stojaki. Wsporniki montowane pionowo, które wspierają węzły kalenicowe lub stopy kratownicowe.
• Ukośne nogi kratownicy. Odchodzą od węzła grzbietowego do narożników konstrukcji i tworzą krawędzie pochyłego dachu hip. Pochylone nogi są dłuższe niż normalnie i są poddawane zwiększonemu obciążeniu, więc ich grubość powinna być również dwukrotnie większa.



• Narożnicy. Krokwie o różnej długości, przymocowane do krzywych nóg i płytki mocującej, tworzące powierzchnię stoków.
• Rozpórki. Element systemu krokwi umieszczony pod kątem 45 stopni względem krokwi, który zapobiega zwiotczeniu krokwi.
• Śruba napinająca. Poziomy mostek między dwoma krokwiami, który tłumi efekt wygięcia, jaki mają na ścianach.
• Skrzynia. Podstawa, na której kładzie się pokrycia dachowe. W zależności od typu użyj skrzynek kratowych lub brył.

W konstrukcji dachu czterospadowego stosuje się wiszący lub nylonowy system dachowy, w zależności od możliwości układu budynku. Nie zaleca się jednak, aby doświadczeni kierowcy pokrycia dachowego korzystali z typu płaskiego, jeżeli nachylenie stoków przekracza 40 stopni.

Postęp instalacji

Po zatwierdzeniu projektu i zakupie materiałów można wykonać instalację dachu czterospadowego własnymi rękami:

1. Najpierw zainstaluj mauerlat, podłogę i belki sufitu. Jeśli projekt zapewnia belki startowe, są one również montowane. Rozpocznij układanie z centralnym, przechodząc do niego z powrotem w obie strony, przesuwając się do krawędzi.



2. Dokładnie w środku przyszłego czterospadowego dachu zainstalowana jest centralna zębatka, do której stosuje się drewno o grubości 150 x 150 mm lub większej. Aby utrzymać go w pozycji pionowej, jest on tymczasowo przymocowany za pomocą dwóch kratownic.



3. Zainstaluj centralną krokiew. W górnej części mocujemy je do stojaka z metalowymi płytkami, a w dolnej części do płyty zasilającej. Ciągnąc za linkę od węzła kalenicowego do narożników mauerlatowego sznurka, montują nogi krokwi, aby je zainstalować, wykonaj podwójną wkładkę w górnej części. Zwisy krokwi wiążą deskę przeciwwiatrową. Jeśli istnieje potrzeba zainstalowania rozpórek i poprzeczek.





4. Następnie składają i gwoździą wszystkie pracownice. Łupiny, wspierane przez belki, są dodatkowo wzmocnione stojakami w celu ich rozładowania. Okapy są obramowane deską lub sklejką odporną na wilgoć.



5. Folię hydroizolacyjną układa się na krokwiach za pomocą pasków, zachodząc na siebie w miejscach połączeń o długości 15-20 cm, mocując folię za pomocą zszywacza budowlanego i mocując przeciwelement na nogach krokwi. Zamontuj skrzynię. Jeśli planuje się, że jest trwały, wówczas potrzebne są arkusze ze sklejki, a jeśli kraty - nieobrzynana deska 40 x 150 mm.

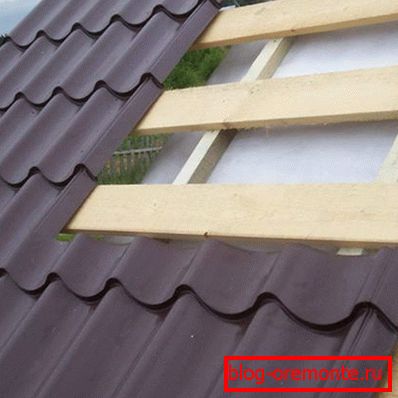

6. Układanie pokrycia dachowego. Aby to zrobić, najpierw wykonaj cięcie, biorąc pod uwagę ten fakt. Te arkusze i paski są mocowane nie w złączu, ale w zakładce. Jako element mocujący konieczne jest użycie specjalnego, dostarczanego z pokryciem dachowym, ocynkowanych wkrętów samogwintujących lub gwoździ z gumową zaślepką, która po wkręceniu odkształca i zamyka otwór.



7. Ostatnim etapem jest instalacja systemu odwadniającego składającego się z lejka wlotowego wody, rynny i rury spustowej oraz uchwytów śniegowych.

Niektóre elementy zawiasu dachowego kratownic mają długość przekraczającą 6 metrów, standardową wartość tarcicy. Dlatego konieczne jest wytwarzanie krokwi, złożonych z kilku części lub klejonych.

Konstrukcja dachu typu "zrób to sam" - ciężka, czasochłonna praca, ale uzyskane wyniki, które wyróżniają dom lub altanę wśród podobnych sąsiadów, nagrodzą cię za twoje wysiłki i siłę!
