Jak zrobić komin do kąpieli przez ścianę zrób to sam - wideo

Piec jest najważniejszym urządzeniem w kąpieli, bez którego nie spełnia swojej funkcji. Dlatego koneserzy rosyjskich tradycji kąpielowych często słyszą kontrowersje dotyczące zalet lub wad konkretnej metody umieszczania i wyposażenia urządzeń generujących ciepło oraz miejsca wylotu komina. Wraz z rozprzestrzenianiem się rur wielowarstwowych zewnętrzne kanały usuwania dymu stały się bardziej popularne w Rosji. W tym artykule dowiesz się, jak dostać się kominem przez ścianę własnymi rękami, przestrzegając wszystkich wymogów bezpieczeństwa przeciwpożarowego.

Rodzaje kominów do kąpieli

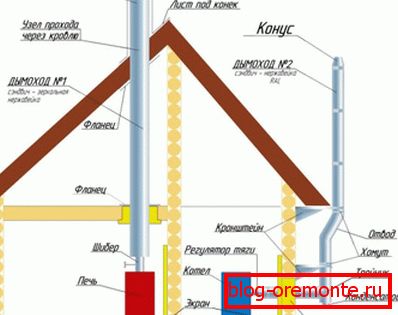

Instalacja komina w wannie jest najważniejszym zadaniem, którego jakość zależy od bezpieczeństwa użytkowania tego urządzenia sanitarnego. Dlatego większość właścicieli domów zatrudnia profesjonalnych pracowników, których kwalifikacje są ponad wszelką wątpliwość, aby stworzyć kanał oddymiania. Jednak to zadanie jest całkiem możliwe, aby to zrobić samodzielnie dzięki nowoczesnym modułowym systemom ze stali nierdzewnej. W zależności od miejsca przejścia rury na ulicę istnieją 2 rodzaje kominów:

• Wewnętrzny. Termin ten odnosi się do komina, który jest układany w wannie i jest wyświetlany na ulicy przez dach. Takie urządzenie umożliwia efektywne wykorzystanie paliwa stosowanego w piecu, ponieważ rura uwalnia ciepło na całej jego długości, ogrzewając pomieszczenie. Szczególną trudnością w instalacji wewnętrznego komina jest przejście rury przez przeszkody. Aby wyprowadzić go na ulicę, trzeba zrobić dziury na strychu i rampie na dachu. Wytrzymałość szwów rury na materiał dachowy jest dość trudna, więc te słabo zabezpieczone obszary powodują wycieki.

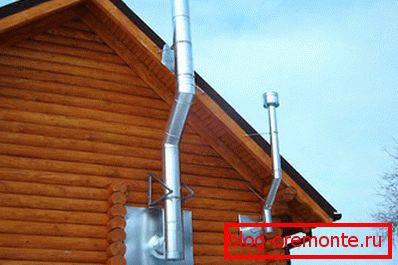

• Zewnętrzne. Urządzenie zewnętrznego komina różni się od wewnętrznego tym, że technologia ta obejmuje przejście rury w celu usunięcia produktów spalania przez ścianę. Podczas układania kanału usuwania dymu istnieje tylko jedna przeszkoda, więc ta metoda jest bardziej odpowiednia do instalacji własnymi rękami. Ponadto przejście rury przez ścianę jest łatwiejsze do wyposażenia, ponieważ znajduje się pionowo, a przeciek przez nią jest mało prawdopodobny. Aby uniknąć dużych strat energii, część rury przechodzącej wzdłuż ulicy jest ogrzewana przy pomocy żaroodpornego materiału.

Zwróć uwagę! Możliwość wyposażenia zewnętrznego lub wewnętrznego komina w dłonie zależy od umiejscowienia grzejnika w wannie. Aby doprowadzić rurę przez ścianę, piec musi znajdować się blisko niego. Jeśli urządzenie grzewcze znajduje się pośrodku pomieszczenia, lepiej jest wykonać przejście pionowo przez dach.

Zalety zewnętrznego umieszczania

Niedawno jedyną możliwą opcją umieszczenia komina było wewnętrzne. Ta opcja pozwala zmaksymalizować ciepło pochodzące z rury. Ma jednak istotne wady, z których największym jest niskie bezpieczeństwo przeciwpożarowe i masowość. Zewnętrzny komin, przejście rury, przez którą przechodzi przez ścianę, ma następujące zalety:

1. Zwartość. Nie ma miejsca wewnątrz wanny, więc można go stosować w najmniejszych strukturach po obszarze. Ten plus jest szczególnie istotny w przypadku kominów murowanych, ponieważ zajmują one dużo miejsca.
2. Bezpieczeństwo pożarowe. Natomiast umieszczenie komina wewnątrz wanny jest zewnętrzne, zdaniem ekspertów, bardziej ognioodporne. Ta jakość jest bardzo ważna w przypadku obiektów o tak wysokim ryzyku pożaru.
3. Wygodny montaż. Ze względu na to, że w procesie instalacji jest tylko 1 przejście przez ścianę, instalacja zewnętrznego komina w wannie odbywa się ręcznie, bez uciekania się do drogich usług profesjonalnych rzemieślników.

Zwróć uwagę! Surowy rosyjski klimat jest trudnym testem dla zewnętrznych, ponieważ duża różnica między temperaturą zewnętrzną i wewnętrzną w rurze powoduje pojawienie się kondensatu. Podczas usuwania rury przez ścianę większość komina jest układana na zewnątrz wanny, dzięki czemu wydajność pieca maleje, a zużycie paliwa wzrasta. Aby usunąć te negatywne aspekty charakterystyczne dla zewnętrznych kanałów usuwania dymu, wykonują izolację termiczną lub używają specjalnych systemów warstwowych.

Kominy, których przejście odbywa się przez ścianę, mają konfigurację nie pionową, ponieważ są układane z 1-2 zwojami. Takie urządzenie zmniejsza siłę ciągu wewnątrz rury, zakłócając normalną pracę pieca. Aby tego uniknąć, do instalacji własnych rąk za pomocą rur o większej średnicy.

Wymagania dotyczące kominów zewnętrznych

Bezpieczeństwo korzystania z wanny zależy od instalacji komina, ponieważ słaba instalacja tego elementu instalacji grzewczej według statystyk Ministerstwa Sytuacji Nadzwyczajnych jest jedną z najczęstszych przyczyn pożarów, a także zatrucia tlenkiem węgla. Na zewnętrzne kanały odprowadzania dymu nałożono następujące wymagania:

• Przejście rury przez ścianę zewnętrznego kanału odprowadzania dymu jest umieszczone na wysokości 1-1,5 m ponad poziomem gruntu lub wyżej.
• Pionowy przekrój komina znajduje się w odległości co najmniej 1,5 m od zewnętrznej ściany i krawędzi zwisu dachowego wanny. Odległość od zewnętrznej rury kominowej do sąsiedniego domu nie powinna być mniejsza niż 1,5-3 m.
• Podczas instalowania zewnętrznego komina dopuszczalne są nie więcej niż 3 obroty rury, ale pionowe umieszczenie jest bardziej wydajne.
• Całkowita długość poziomych odcinków rur, która nie wpływa na siłę ciągu wewnątrz komina, wynosi nie więcej niż 1 metr.
• Nie wolno opuszczać rury komina przez ścianę w miejscach, w których znajdują się świetliki, balkony i okna drugiego piętra. Niemożliwe jest wyświetlanie kanałów kominowych w zamkniętych loggiach, korytarzach i wejściach.
• Wylot rury przez ścianę jest wyposażony w materiał ognioodporny, dodatkowo izolowany niepalną izolacją.
• Miejsce układania komina wewnątrz wanny jest zabezpieczone blachą, która chroni materiał ściany przed przegrzaniem i pożarem.
• Nie można podłączyć do wlotu pieca rurki wielowarstwowej, połączenie wykonuje się za pomocą jednoczęściowych elementów ze stali nierdzewnej. Układy dwuprzewodowe są stosowane na zewnętrznych częściach kanału odprowadzającego dym.

Zwróć uwagę! Instalując je własnymi rękami, należy pamiętać, że minimalna dozwolona wysokość kominów dla pieców opalanych paliwem stałym, które są najczęściej używane w wannie, wynosi 5 m.

Instalacja

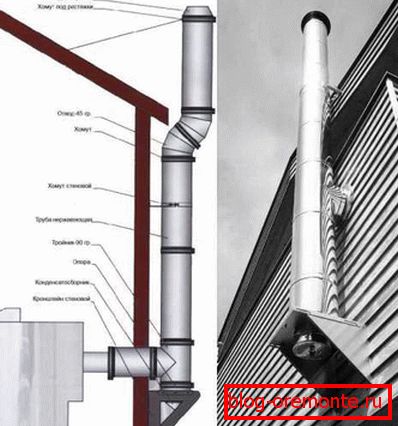

Montaż zewnętrznego komina rozpoczyna się po zainstalowaniu grzejnika. Nowoczesny modułowy, składający się z dodatkowych elementów, jest łatwy do złożenia własnymi rękami, ponieważ do tego zadania nie są potrzebne specjalne narzędzia i umiejętności zawodowe. Montaż wykonaj następujące instrukcje:

1. Określić miejsce ułożenia kanału wewnątrz wanny i miejsce usunięcia rury przez ścianę. Osłona z blachy jest instalowana w celu ochrony wewnętrznych ścian przed nagrzewaniem. W miejscach przejścia wyciąć otwór, którego rozmiar jest większy niż średnica rury.
2. Komin jest podłączony do wlotu pieca za pomocą łącznika, a następnie nakładany jest kolejny element rury z bramą. Termin ten odnosi się do zaworu, za pomocą którego można wyregulować siłę ciągu.
3. Łącząc odcinki rur za pomocą metalowych zacisków i połączeń powłokowych za pomocą żaroodpornego uszczelniacza, komin jest przenoszony na miejsce przechodzenia przez ścianę. Aby rozłożyć rurę i ułożyć poziomą sekcję, zastosuj zaczepy pod kątem 45 lub 90 stopni.
4. W miejscu przejścia rury przez przeszkodę zamontować ognioodporną skrzynkę z cementu azbestowego lub blachy. Przestrzeń pomiędzy ścianami kanału i rurą jest wyłożona niepalnym materiałem termoizolacyjnym, który nie pozwala na rozgrzanie ściany z komina.
5. Po wyprowadzeniu rury na ulicę zamontowany jest element kanału odprowadzającego dym z trójnikiem. W dolnej części tej części znajduje się wyjmowana miseczka służąca do montażu kondensatu. Służy do monitorowania lub czyszczenia komina.

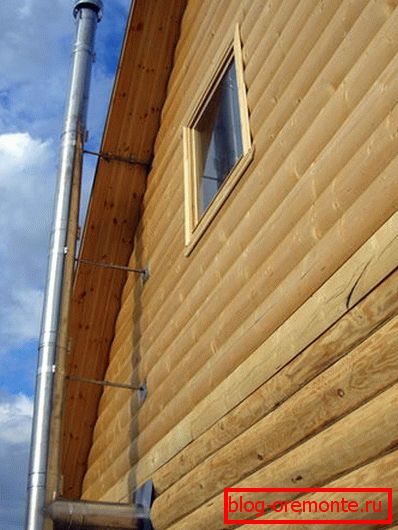

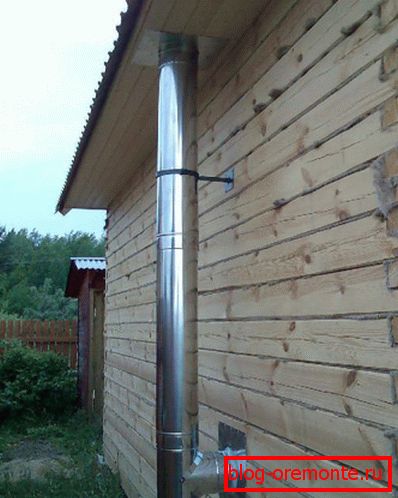

6. Rurę wkłada się pionowymi segmentami do wymaganej wysokości. Jest przymocowany do ściany za pomocą metalowych wsporników o rozstawie co najmniej 1 m. Jeśli komin ma większą wysokość, wówczas jest przymocowany do dachu za pomocą specjalnych przedłużek.

To ważne! Wskaźnikiem jakości instalacji jest szczelność systemu. Sprawdź poprawność swoich działań poprzez stopienie pieca: jeśli dym szybko opuści piec, poradziłeś sobie z tym zadaniem. Pojawienie się dymu świadczy o niskiej jakości montażu, zauważeniu tego alarmu, sprawdzeniu wszystkich szwów i wyeliminowaniu defektów.
