Jak zrobić pochylony dach na przedłużeniu domu własnymi

Po zakończeniu budowy domu często okazuje się, że brakuje miejsca na jakiekolwiek potrzeby gospodarcze. Zdarza się, że trzeba wyposażyć garaż, zbudować altanę do rekreacji na świeżym powietrzu, zrobić szklarnię lub szklarnię, ale terytorium małego domu nie pozwala zaspokoić wszystkich potrzeb właścicieli domów. Aby zaoszczędzić wolną przestrzeń i materiały budowlane, dom jest powiększany w kierunku poziomym, dołączając do niego niezbędne pomieszczenia. W tym artykule opiszemy, w jaki sposób własnoręcznie budowany jest pochyły dach nadbudowy do domu.

Budowa

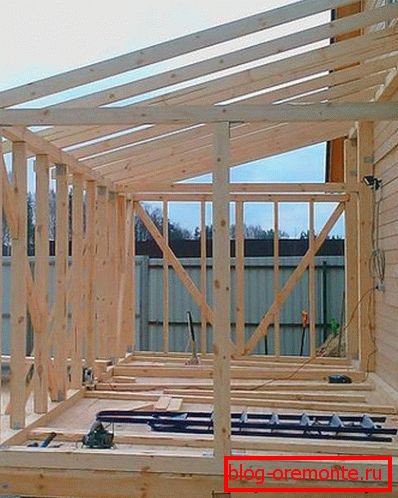

Daszek nazywany jest lekką konstrukcją dachową, składającą się tylko z jednego zbocza. Składa się z drewnianej ramy kratownicy, listew, frontonu i materiału powlekającego. Konstrukcja zadaszonego dachu, przymocowana do domu, różni się od wolnostojącej tym, że jest przymocowana z jednej strony do ściany nośnej konstrukcji. Rama krokwi tego projektu składa się z następujących elementów:

1. Mauerlat Termin ten jest prętem, który służy jako podparcie dla krokwi z jednospadowego dachu. Wykonany jest z twardego drewna i jest poddawany działaniu kompozycji antyseptycznej. Ciężar pokrycia dachowego przenoszony jest na mauerlat, który rozkłada się równomiernie i przenosi na ściany nośne i fundament. Aby wykonać dach na przedłużenie własnymi rękami, jeden drążek do drewna jest przymocowany do ściany głównego budynku, a drugi kładzie się na wspornikach.
2. Nogi krokwi. Te elementy systemu kratownicowego wykonane są z desek o wymiarach 50 x 150 mm lub 100 x 150 mm. Na obydwu końcach krokwie rozcinają się, aby przymocować je do płyty zasilającej. Niosą ciężar pokrycia dachowego, rozkładając ładunek równomiernie i przenosząc go na belkę nośną.

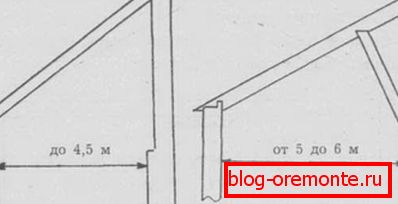

3. Strut Rozpórka jest dodatkowym elementem systemu kratownic, który służy do wzmocnienia konstrukcji w przypadkach, gdy pochylnia ma długość większą niż 4 m. Rozpory przylegają do jednej strony pnia, a druga po środku nogi kratownicy.
4. Skrzynia. Skrzynię nazywa się sekcją deski o wymiarach 40x150 mm, która leży na nogach krokwi, aby stanowić trwałą podstawę dla podłogi pokrycia dachowego. Jeśli zachodzi nakładanie się przedłużenia przy użyciu miękkiego rodzaju dachu, należy skonstruować ciągłą skrzynkę ze sklejki odpornej na wilgoć.

Zwróć uwagę! Shed roof - najprostsza wersja konstrukcji dachu, dostępna do samodzielnego montażu. Zaprojektowanie i wykonanie projektu dachu tego typu nie wymaga specjalnej wiedzy i skomplikowanych obliczeń. Słabym punktem tego wariantu zakładki, na którą trzeba zwrócić uwagę, jest połączenie rampy ze ścianą domu, w której jest dodatkowy pokój. Złe uszczelnienie spoiny często powoduje wyciek w przedłużeniu.

Projekt i obliczenia

Nawet najprostsze konstrukcje dachowe muszą zostać wstępnie obliczone i stworzyć co najmniej schematyczny projekt. Aby zbudować dach pod dachem własnymi rękami na przedłużenie, musisz obliczyć nachylenie i powierzchnię pochylni, różnicę wysokości między słupami wsporczymi, długość krokwi. Każdy z tych parametrów wpływa na efektywność i trwałość dachu. Aby wykonać obliczenia, możesz użyć specjalnych programów komputerowych lub zapoznać się z prostymi formułami trygonometrycznymi:

• Nachylenie zbocza oblicza się jako iloraz różnicy między wysokością podpór wsporczych dachu i szerokością przedłużenia. Wskaźnik ten zazwyczaj mieści się w przedziale 15-40 stopni, musi być zgodny z zaleceniami producenta materiału pokrycia dachowego i warunków klimatycznych w obszarze budowy.
• Różnicę między wysokością słupków wsporczych uzyskuje się przez pomnożenie szerokości poszerzenia przez kąt nachylenia połaci dachowej. Ten parametr jest obliczany, aby poprawnie zamontować konstrukcję, zachowując obliczone nachylenie.
• Długość stopy kratownicy jest obliczana przez podzielenie różnicy wysokości słupów wsporczych przez sinus kąta utworzonego przez nachylenie i podstawę dachu. Ten parametr pomaga określić, ile drewna trzeba kupić, aby zainstalować system wiązarów.

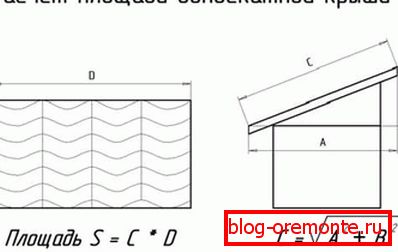

• Obszar nachylenia oblicza się, mnożąc szerokość przez długość. Te obliczenia będą przydatne przy zakupie pokrycia dachowego. Należy jednak wziąć pod uwagę, że jest on kupowany z marginesem 15-20% na nakładanie się i przycinanie.

Zwróć uwagę! Nachylenie nachylenia dachu do przedłużenia dobierane jest z uwzględnieniem warunków klimatycznych w rejonie budowy. Jeśli region charakteryzuje się dużym obciążeniem śniegiem w okresie zimowym, kąt jest bardziej stromy, aby śnieg i woda stopiła się z powierzchni dachu przez grawitację. W wietrzne obszary, zbocza o nachyleniu do 15 stopni, z mniejszą ilością nawiewu, zachowują się lepiej.

Materiały

Dach jednospadowy do przedłużenia jest najtańszym rozwiązaniem, które pozwala chronić budynki przed opadami atmosferycznymi i wiatrem, ze względu na niski koszt użytych materiałów. Wszystko, czego potrzebujesz do budowy własnych rąk, można znaleźć w najzwyklejszym sklepie z narzędziami. Montaż tej konstrukcji wymaga mniej materiałów niż konstrukcja dwuspadowych, czterospadowych i czterospadowych dachów. Aby rozpocząć instalację, należy zakupić:

1. Drewno. Do budowy ramy kratownicowej z dachem jednostronnym należy zakupić belkę iglastą o przekroju 100x100 mm lub 150x150 mm, płytę krojoną o wymiarach 50x150 mm, płytę nieokrągłą o wymiarach 40x150 mm i listwy 25x50 mm. Uzyskaj jakość tarcicy bez pęknięć i wiórów, których wilgotność wynosi 15-16%. Aby chronić elementy drewna przed penetracją wilgoci, powstawaniem pleśni lub zgnilizny, należy wykonać antyseptyczne preparaty głęboko penetrujące.
2. Pokrycie dachowe. Rynek budowlany zapewnia szeroki wybór materiałów dachowych w różnych kategoriach cenowych. Najtańszą opcją jest łupek, papa lub tektura falista, będzie kosztował 200-300 rubli za 1 metr kwadratowy pokrycia. Bardziej nowoczesne i atrakcyjne materiały (metal, ondulina, miękkie płytki) są 2-3 razy droższe. Do przedłużenia dachu używanego jako szklarnia i szklarnia użyj przezroczystego poliwęglanu, który ma wysoką izolacyjność cieplną i przepuszcza światło.
3. Materiał hydroizolacyjny. W celu ochrony ramy kratownicy drewnianej przed przenikaniem wilgoci stosuje się materiał hydroizolacyjny. W tym charakterze stosuje się piperoid, folię polietylenową lub membranę dyfuzyjną. Wykwalifikowani rzemieślnicy preferują najbardziej niedrogą opcję - materiał pokryciowy, który jest mocniejszy od swoich odpowiedników.
4. Elementy złączne. Do montażu dachu potrzebne są różne elementy zapięć: metalowe narożniki, płyty, gwoździe, śruby kotwiące i wkręty dachowe z gumowymi podkładkami. Aby obliczyć, ile potrzebnych śrub samogwintujących należy pomnożyć obszar pochylni przez 10, ponieważ potrzeba tak wielu elementów mocujących, aby naprawić 1 metr kwadratowy pokrywy.

To ważne! Aby przedłużenie wyglądało jak część architektonicznego zespołu domu i nie popsuć jego wyglądu, wybierz ten sam materiał dachowy na dach. Jeśli nadal chcesz zaoszczędzić pieniądze, wybierz powłokę tego samego koloru. Aby nie budować złożonej ramy kratownicy, preferuj lekkie materiały (podłogi faliste, ondulina, pokrycia dachowe).

Instalacja

Po wykonaniu planu na przyszły dach, obliczeniu głównych parametrów konstrukcji i zakupie materiałów, można przystąpić do prac instalacyjnych. Montaż będzie wymagał następującego narzędzia: wiertarki elektrycznej, śrubokrętu, zszywacza budowlanego, stolarki, piły do ​​metalu lub szlifierki, sznurka, markera do znakowania i linijki. Instalacja выполняют в следующем порядке:

• Do ściany domu za pomocą wytrzymałych śrub kotwiących lub metalowych kołków przyczepić mauerlatny drewna. Musimy zadbać o niezawodność mocowania, ponieważ podparte będą na nim nogi krokwi.

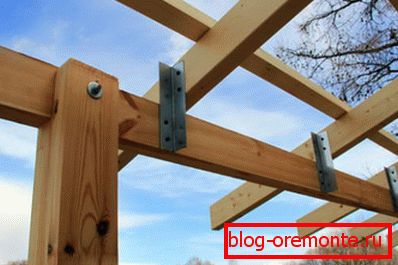

• Na wspornikach lub ścianie nośnej przedłużenia należy ustawić drugą belkę główną. Powinien znajdować się poniżej pierwszego, aby zapewnić obliczone nachylenie zbocza. Do podpór mauerlat jest przymocowany metalowymi narożnikami, a do górnej taśmy ściennej śrubami kotwiącymi.
• Zgodnie z szablonem wykonane są nogi kratownicy o wyliczonej długości, są one cięte na płytkę mocy. Za pomocą narożników lub gwoździ naprawiają ekstremalne krokwie, rozciągają przewód między nimi i odsłaniają pozostałe, koncentrując się na tym poziomie.
• Na materiale impregnującym stopil. W przypadku zastosowania pokrycia dachowego, w miejscu połączenia przedłużenia z konstrukcją główną, zostanie on przyłożony na 15-20 cm na ścianę i sklejony, topiąc dolną warstwę za pomocą palnika gazowego.
• Wzdłuż krokwi, hydroizolacja jest naprawiana przez rzeki z przeciwległym poszyciem, które jest przybite gwoździami. Na przeciwpowodziowym poszyciu z desek poszyciowych o odstępach 10-15 cm, które staną się podstawą dla podłogi pokrycia dachowego.

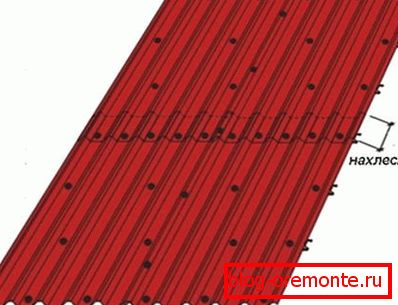

• Na pokryciu z klatki skrzynkowej. Wszystkie rodzaje pokryć dachowych układane są na prawej dolnej części rampy, mając prześcieradła o zakładce 10-15 cm Jeżeli rampa ma niewielkie nachylenie, połączenia zwiększają lub przetwarzają połączenia za pomocą specjalnego uszczelniacza.

To ważne! Wadą pochyłych dachów jest to, że mają jednokierunkowy przepływ wody, dlatego należy zadbać o zainstalowanie dobrego systemu odwadniającego. Następnie dach można ocieplić i zaszlifować.
