Jak zrobić system kratownicy

Budowa nowego domu to trudny i skomplikowany proces. Dotyczy to zwłaszcza projektu i instalacji dwuspadowego dachu, który powinien chronić mieszkańców przed deszczem i śniegiem. Dzięki nowoczesnej technologii montaż wielu części i elementów konstrukcyjnych budynku może odbywać się niezależnie, bez zatrudniania zespołu wyspecjalizowanych pracowników. Kiedy właściciele domów decydują się na instalację systemu dachowego własnymi rękami, powinieneś poznać wszystkie niuanse, ponieważ odpowiednio zainstalowany dach pozwoli zaoszczędzić czas i pieniądze.

Na czym on polega

Każdy wie, że dwuspadowy dach ma kształt trójkąta składającego się z dwóch prostokątnych połówek równo ułożonych jedna na drugiej, zamocowanych od środka kratownicą. W konsekwencji powstaje efekt naturalnego i autonomicznego czyszczenia powierzchni pod wpływem grawitacji przed deszczem, śniegiem, gradem, liśćmi i brudem bez udziału sił zewnętrznych. Zanim stworzysz system wiązarów, powinieneś znać jego podstawowe elementy konstrukcyjne.

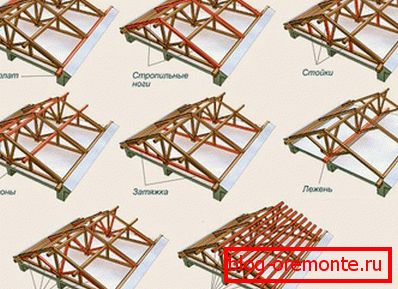

System krokwi składa się z kilku elementów:

• Nagroda - drewno o przekroju 100-150 mm, zamontowane na ścianach nośnych wokół obwodu budynku w celu rozłożenia obciążenia wytwarzanego przez system wiązarów.
• Kone - belka łącząca wszystkie nogi kratownicy wzdłuż jednej linii ze sobą na samym szczycie dachu, aby zachować stabilność strukturalną i stabilność podczas silnych obciążeń wiatrem.
• Nogi krokwi - drewno lub deska o przekroju 100-150 mm, która jest ustawiona pod kątem do mauerlat, tworząc kształt trójkąta równoramiennego. W ten sposób cały ładunek przenoszony z dachu i całej konstrukcji jest równomiernie rozłożony na płytę mocy i ściany nośne. W zależności od ciężaru pokrycia dachowego, nogi krokwi ustawione są w odległości 60-120 mm.
• Sves - wystające ze ściany o 400 mm struktury, aby utworzyć odgałęzienie ze ścian deszczu lub stopić wodę.
• Kłamać - belka o przekroju 100-150 mm, która znajduje się na poziomie mauerlat równoległym do grzbietu, aby stworzyć dodatkowe podparcie dla ciężaru przeniesionego z filarów dachu.
• Подкосы - Dokręcanie w celu utworzenia solidnej konstrukcji dla dużych przęseł.
• Filly - deski montowane jako kontynuacja krokwi do formowania połaci dachowej w przypadku krótkich nóżek kratownicowych.
• Stojaki - pręt o przekroju 100-150 mm usytuowany w pozycji pionowej między ściankami wewnętrznymi lub leżącymi a łącznikiem kalenicy z nogami krokwi, do przenoszenia i rozprowadzania całej masy konstrukcji.
• Dokręcanie - dolna wiązka - poprzeczka łącząca dwa dolne końce ramion krokwi, aby zapobiec rozchodzeniu całej konstrukcji na boki.
• Otyłość - płyty lub pręty do wzmocnienia systemu dachowego i instalacji tortu dachowego.

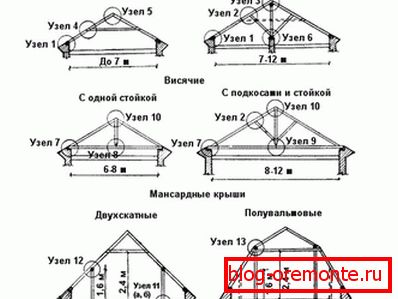

W zależności od obecności lub braku pewnych elementów konstrukcyjnych, istnieją dwa rodzaje systemów kratownic - są to wiszące i krokwie nylonowe, a także ich połączenie.

• Wiszące krokwie - ustaw, gdy wysokość ścian zewnętrznych jest mniejsza niż 10 metrów z przyzwoitą grubością i bez ścian wewnętrznych-przegród. Ten rodzaj konstrukcji powinien być uzupełniony dokręceniem u podstawy krokwi.
• Zawieszone krokwie - zainstalowane z wysokością ścian zewnętrznych o długości ponad 10 metrów z obecnością podpór wewnętrznych kolumny, które są umieszczone na ziemi lub belce nośnej.

Po wybraniu rodzaju systemu kratownicowego można przystąpić do obliczeń.

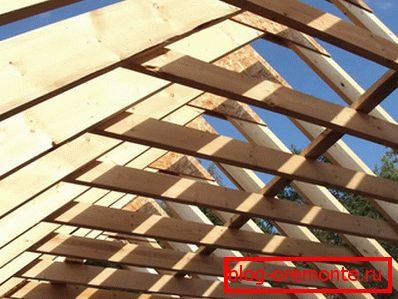

Wymiarowanie

Aby poprawnie obliczyć rozmiar i kształt dachu należy przestrzegać pewnych zasad.

Zwróć uwagę! Każdy dwuspadowy dach powinien mieć kąt od 5 do 90 stopni, w przeciwnym razie instalacja będzie bardzo trudna i przy dalszych problemach podczas pracy domu.

W przypadku częstych i intensywnych opadów w obszarze budowy można utworzyć pochyły dach, w którym górna część ma łagodne nachylenie, a niższa z ostrym nachyleniem. Przy wyborze kąta trzeba również pomyśleć o prędkości wiatru - im ostrzejszy kąt dachu, tym bardziej będzie wyglądał jak żagiel statku. W związku z tym konieczne jest wybranie średniej wielkości i wysokości krokwi, biorąc pod uwagę wszystkie czynniki pogodowe i masę tortu dachowego.

Znajdź obszar jednego stoku dachu:

Obszar rampy = długość rampy pomnożona przez szerokość rampy

Dzięki temu:

Szerokość skarpy = długość ściany + długość występu pomnożona przez 2

Wysokość nachylenia w tym przypadku jest równa długości krokwi.

Liczba krokwi zostanie obliczona według wzoru:

Liczba nóg krokwi jest równa dwukrotności szerokości zbocza, podzielona przez krok między krokwiami.

Teraz obliczamy dopuszczalne obciążenie:

Ciężar dachu jest równy sumie ciężaru wszystkich warstw dachu na 1 metr kwadratowy. Konieczne jest również dodanie 10% uzyskanej liczby.

Dodajemy obciążenie od wpływu czynników środowiskowych i kąta nachylenia dachu do uzyskanej wartości. W zależności od tych danych, należy wybrać materiał, aby stworzyć system kratownicy.

Instalacja

W przypadku ścian betonowych lub ceglanych przeprowadzana jest instalacja płyty mocującej. Jeśli struktura składa się z dzienników lub dzienników, górna część ściany będzie odgrywać rolę płytki mocy.

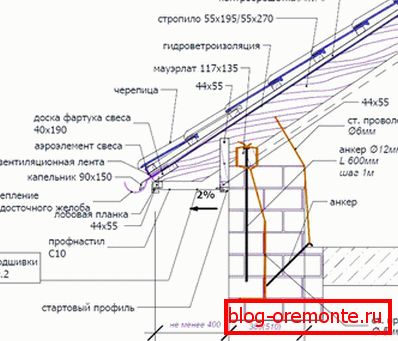

Metalowe pręty są montowane na konstrukcji betonowej lub ceglanej do szczytu z krokiem 1-1,3 m, o średnicy poprzecznej 1 cm i z rzeźbionymi gwintami, a po ich pełnym zamontowaniu płyta mocująca jest umieszczona na górze. Powinieneś również utworzyć warstwę hydroizolacyjną pomiędzy mauerlat a ścianą, aby zapobiec wnikaniu wilgoci i wody. Ściany z bloczków z pianobetonu w złączach należy dodatkowo wzmocnić i wylać betonem 200-300 mm.

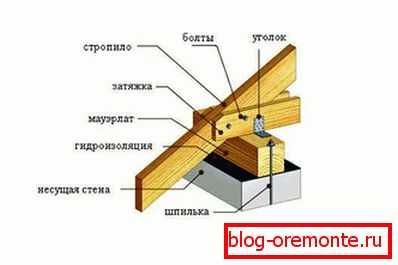

Do budowy z przyzwoitym marginesem bezpieczeństwa należy stosować mauerlat w formie pręta o przekroju 150 mm. Jest on instalowany na prętach gwintowanych w obszarze górnej krawędzi ścian (specjalny kanał dla Mauerlat) na warstwie hydroizolacyjnej. W przypadku długich nóg kratownicowych o dużej masie można zainstalować dodatkowe wsparcie z naciskiem na słońce.

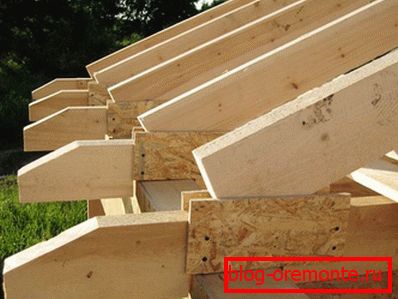

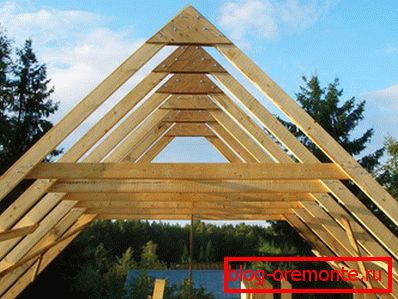

Teraz możesz przystąpić do montażu nóg kratownicowych za pomocą kombinacji systemów nylonowych i wiszących. Aby to zrobić, weź belki o wymiarach około 50-70 x 150-170 x 6000 - In9000 mm i wykonaj wstępny szablon jednej stopki krokwi, wzdłuż której pozostałe krokwie zostaną utworzone później.

Po otrzymaniu wymaganej liczby kratownic można rozpocząć instalację krokwi na płycie zasilającej. Dodatkowo połączyć z kalenicą z gwoździami i zakładką belkową za pomocą wkrętów samogwintujących. W przypadku instalacji systemu nylonowego konieczne jest zainstalowanie podpór pod krokwiami z krokiem określonym wcześniej na etapie projektowania. Po zakończeniu, krokwie są połączone z grzbietem u góry belek za pomocą wsporników, śrub lub metalowych narożników.

Teraz trzeba nadać sztywność konstrukcji, instalując dolne śruby mocujące i górne. Jeżeli w miejscu zamieszkania często występują silne wiatry i burze, dach można wzmocnić za pomocą prostych połączeń za pomocą prostych pasów.

Następnie listwa jest instalowana na horyzoncie i zainstalowany jest tort dachowy. Do skrzyń użyj suchego drewna bez pęknięć i sęków, które zaczynają instalować się w pobliżu grzbietu z kierunkiem od góry do dołu. Tak więc instalacja obu stron odbywa się w celu uzyskania dobrej twardości powierzchni.

Tak więc system kratownicowy dachu garażu lub małego budynku powstaje bez zaangażowania zespołu specjalistów i przy znacznej oszczędności pieniędzy.
