Kąt nachylenia dachu dla śniegu - optymalny i minimalny

W budownictwie o niskiej zabudowie cywilnej, doświadczeni budowniczowie nazywają struktury spustowe najbardziej powszechnym, racjonalnym i ekonomicznie opłacalnym typem dachu. Mogą składać się z jednego, dwóch, trzech, a nawet czterech nachyleń, płaszczyzn w jednym punkcie, zwanych grzbietem. Od płaskich dachów, nachylenie różni się od kąta nachylenia, który zgodnie z kodeksami budowlanymi powinien przekraczać 2,5 stopnia. Wybór nachylenia jest ważnym etapem w tworzeniu projektu, od którego zależy wytrzymałość, nośność i trwałość konstrukcji. W tym artykule pokażemy, jak wybrać odpowiedni kąt, aby ułatwić przepływ śniegu w zimie.

Określanie kąta

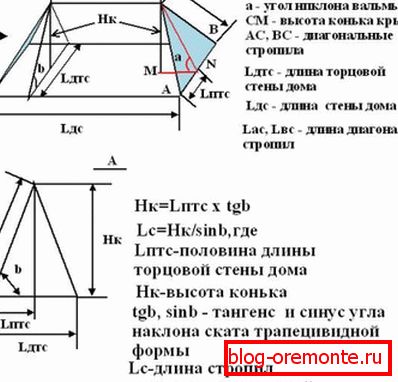

Kąt nachylenia dachu - parametr obliczeń inżynierskich konstrukcji dachowych, odzwierciedlający stosunek wysokości grzbietu do szerokości podstawy skarpy. Dachy skośne mogą mieć nachylenie 2,5-80 stopni, jednak optymalny zakres wartości kąta nachylenia wynosi 20-450. Obszar nachylenia, opór powietrza i obciążenie śniegiem zależą od tego parametru. W literaturze występują następujące terminy:

• Minimalne odchylenie. Minimalny kąt nachylenia ogólnie dla dachów spadzistych wynosi 2,5 stopnia, ale w zależności od zastosowanego materiału hydroizolacyjnego ten parametr może się zwiększyć. Najmniejszy jest minimalny kąt dla walcowanych bitumów i powłok membranowych, to 2-4 stopnie. Minimalna dopuszczalna wartość dla płytek metalowych i falistych wynosi 11-12⁰, do płytek ceramicznych - 22⁰.
• Najlepsze. Najlepszą nazwą jest najbardziej odpowiednie nachylenie dachu w tych warunkach klimatycznych, gdy używany jest pewien materiał hydroizolacyjny. Optymalny kąt nachylenia zapewnia niezależne zejście śniegu, ułatwiając utrzymanie dachu.

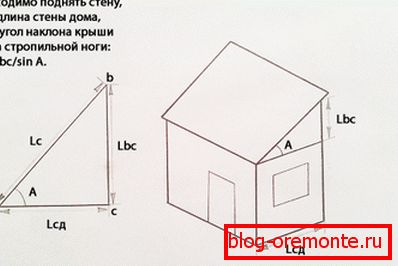

To ważne! Nachylenie dachu może być wyrażone w stopniach, jako procent lub jako stosunek boków. Aby obliczyć ten parametr konstrukcji dachu, należy podzielić połowę szerokości fasady na wysokość, a następnie pomnożyć przez 100 procent.

Kryteria wyboru

Wybór odchylenia opiera się na obliczeniach inżynieryjnych, biorąc pod uwagę warunki klimatyczne strefy, w której wykonywana jest konstrukcja, charakterystykę pokrycia dachowego i nośność ramy krokwi. Aby konstrukcja była niezawodna, należy wziąć pod uwagę następujące kryteria:

1. Obciążenie wiatrem. Im bardziej stromy dach, tym silniejsza jest jego zdolność żeglowania. Dlatego w regionach o silnym, porywistym wietrze preferowane są bardziej płaskie konstrukcje dachowe. Chociaż z drugiej strony, przy niskich nachyleniach pod wiatr może rozedrzeć materiał hydroizolacyjny.
2. Obciążenie śniegiem. Im większe obciążenie śniegiem, tym bardziej zakryte są zbocza. Kąt dachu 40-45 stopni zapewnia niezależne zejście śniegu z powierzchni pokrycia dachowego.
3. Charakterystyka powłoki wykończeniowej. Każda powłoka do budowy dachu jest optymalnym nachyleniem, które należy wziąć pod uwagę przy projektowaniu konstrukcji.
4. Nośność ramy. Im mniejszy przekrój elementów ramy i im większa odległość między nimi, tym wyższe nachylenie musi być w celu wytrzymania obciążenia śniegiem.

Optymalna szybkość ułatwiająca znoszenie śniegu

Czynnikiem ograniczającym w wyborze kąta nachylenia połaci dachowych w centralnej Rosji jest charakterystyka wysokiego obciążenia śniegiem tego obszaru. Duża ilość śniegu padającego zimą zwiększa nacisk na system dachowy, prowadząc do deformacji ramy i pokrycia dachowego konstrukcji. Doświadczeni rzemieślnicy uważają, że istnieje stała korelacja między nachyleniem a oporem dla obciążenia śniegiem:

1. Jeśli jest mniejszy niż 30 stopni, śnieg gromadzi się na powierzchni stoków. Zaspy śniegu i mróz mają znaczną masę, dzięki czemu wzrasta obciążenie ramy dachu, osiągając krytyczne odczyty. Jednak część śniegu jest zdmuchiwana z powierzchni przez wiatr. Jeśli kąt nachylenia dachu znajduje się w tym zakresie, nie zakłada się na nim ochraniaczy przed śniegiem, szczególnie, jeśli materiał pokrycia dachowego ma chropowatą powierzchnię.
2. Przy wartości 45 stopni obciążenie śniegiem na powierzchni nachylenia osiąga maksymalne wartości. Śnieg na takich strukturach gromadzi się w dużych zasypach, które prowadzą do zawalenia ramy, jeśli dach nie jest okresowo czyszczony.
3. Jeżeli dach ma 45 stopni lub więcej, to przy obliczeniach obciążenia na ramie krokwi można pominąć ciężar śniegu, ponieważ śnieg ze stoków sam się zsuwa, a nie na zboczu. Aby zabezpieczyć działanie dachu, który ma duży kąt nachylenia, instaluje się na nim wycinarki do śniegu, przecinając warstwę śniegu, gdy sprowadza się ona do cieńszych płyt, które mają niższą prędkość i energię opadania.

Uwaga! Zgodnie z klimatologią budowlaną terytorium Rosji podzielone jest na 8 stref klimatycznych, z których każda ma swoje własne średnie roczne obciążenie śniegiem. Ta wartość odniesienia służy do obliczania nachylenia dachu, grubości przekroju ramy kratownicy i wyboru pokrycia dachowego.

Wpływ na projekt

Ważne jest, aby zmiana nachylenia w celu ułatwienia usunięcia śniegu znacząco wpłynęła na konstrukcję dachu jako całości. Wzrost stromości pociąga za sobą następujące konsekwencje:

• Zwiększenie masy tortu dachowego. Waga 1 metra kwadratowego tortu dachowego o nachyleniu 50 stopni jest 22,5 razy większa niż dach o nachyleniu 2 stopni.
• Zwiększ obszar płaszczek. Im bardziej stromy dach, tym większy obszar jego zboczy, tym większy wydatek, a w konsekwencji koszt pokrycia dachowego.
• Reliefowa rama kratownicy. W przypadku braku obciążenia śniegiem można rozjaśnić ramę dachu, aby zaoszczędzić na drewnie.
• Niemożność użycia materiałów rolkowych. Jeżeli nachylenie dachu przekracza 40 stopni, nie zaleca się stosowania bitumicznych i membranowych materiałów walcowanych, ponieważ mogą one po prostu "zsuwać się" pod wpływem wysokiej temperatury.

Doświadczeni rzemieślnicy zauważają, że właściwy wybór pomaga zwiększyć żywotność konstrukcji dachowych, ułatwiając eksploatację i konserwację dachu w warunkach śnieżnych rosyjskich zim. Błędy w projekcie, związane z niewłaściwym doborem optymalnego kąta prowadzą do odkształceń krokwi, zapadnięcia się poszycia, zalania wilgoci atmosferycznej do przestrzeni śródmiąższowej podczas ukośnego deszczu lub podczas odwilży.
