Konstrukcja dachu hip - urządzenie i rysunki

Trudno wyobrazić sobie dom bez ścian, ale po prostu nie można go sobie wyobrazić bez dachu. Dach chroni wnętrze zimna, deszczu i śniegu, dzięki temu jej dom staje się atrakcyjny, wykończony. Wśród wielu opcji znajduje się również dach typu hip, trwała konstrukcja, która gwarantuje długą pracę i bezpieczeństwo.

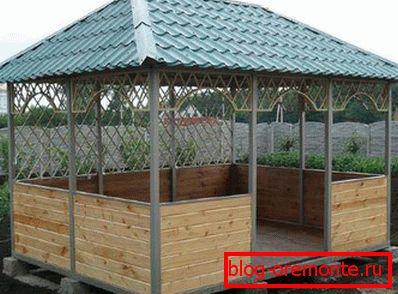

Projektanci w pełnej sile wykorzystują wszystkie możliwości dachu czterospadowego, stosując go w projektach domów z poddaszem mieszkalnym, wykuszami, lukarnami, balkonami. Nowoczesne materiały dachowe umożliwiają harmonijne dopasowanie go do każdego stylu architektonicznego. Daszek świetnie wygląda na małej altanie, altance lub reprezentacyjnym domku. I na czym polega i jak ją zbudować, opowiemy w naszym artykule.

Wygląd

Dach czterospadowy odnosi się do czterospadowego, ponieważ składa się z czterech przegubów. W przeciwieństwie do odmian dvukhskatnyh ze szczytami, nie ma ich, w tym miejscu są biodra. Stawy biodrowe, nazywane również belkami końcowymi, są tworzone przez specjalne elementy systemu kratownic - skośne nogi kratownicowe i mają kształt trójkąta. Dwa pozostałe zbocza w kształcie trapezu zwane frontem.

Urządzenie dachowe typu biodrowego składa się z następujących elementów:

1. Koń. Wierzch górnego dachu, linia łącząca kratownice, której długość jest nieco mniejsza niż całkowita długość domu.
2. Biodra. Dwa trójkątne zbocza, zastępujące fasady domu. Zaczynają od końca łyżwy i pompują nawis na poziomie mauerlat.
3. Płaszczki trapezowe. Rampy, które mają kształt trapezu, są tworzone przez zwykłe krokwie.
4. Zwisy Część dachu, która rozciąga się poza obwód domu, jest utworzona przez wydłużenia nóg krokwi lub kloców. Zwis dachu biodrowego jest niezwykle potrzebny, ponieważ chroni powierzchnię ścian przed wilgocią, zwiększając ich żywotność.
5. System krokwi. Zestaw elementów szkieletu dachu czterospadowego, które unoszą ciężar tortu dachowego, tworzy kąt nachylenia zboczy.
6. Pokrycie dachu. Materiał w postaci arkuszy, rolek lub pojedynczych modułów, który służy do uszczelnienia dachu, chroni go przed deszczem, śniegiem i zimnem.



7. Drain. Elementy systemu odwadniającego zbierają i odprowadzają nadmiar wilgoci z powierzchni dachu do kanału burzowego. Odpływ jest wewnętrzny i zewnętrzny. Na dachu hip zazwyczaj korzysta z drugiej opcji, składający się z lejka wlotu wody, rynny i rury spustowej.
8. Pułapki na śniegu. Metalowe boki zamontowane w dolnej części dachu chronią przed ześlizgiwaniem się mas śnieżnych ze zboczy po długotrwałym opadzie śniegu.

Konstrukcja dachu biodrowego, a właściwie jego systemu kratownicowego, składa się z takiego geometrycznego kształtu jak trójkąt, o największej sztywności i niezawodności.

Plusy budowy

Architekci i projektanci aktywnie wykorzystują dach czterospadowy, ponieważ ma on następujące zalety:

• Ukośne nachylenia bioder poprawiają właściwości aerodynamiczne dachu, zmniejszając efekt żeglowania. Dzięki temu można go używać nawet na obszarach o wyjątkowo silnych podmuchach wiatru.
• Szeroki zakres nachylenia pozwala wybrać właściwy dla strefy klimatycznej konstrukcji. Bardziej strome zbocza są stosowane tam, gdzie obciążenie śniegiem jest wysokie, a ilość opadów jest wysoka. Delikatne stoki są zalecane w wietrznych obszarach, gdzie istnieje prawdopodobieństwo zerwania dachu z dość silnymi podmuchami.
• Daszki biodrowe pozwalają na wykorzystanie przestrzeni dachowej jako przestrzeni życiowej ze względu na odpowiednio wysokie sufity.
• Niedrogie, niedrogie materiały sprawiają, że cena konstrukcji nadaje się nawet na skromniejszy budżet.
• Konstrukcja dachu hip jest dość łatwa do zainstalowania, dlatego nadaje się do budowania własnymi rękami. Co więcej, nawet niedoświadczeni wykonawcy mogą poradzić sobie z tą pracą, z zastrzeżeniem pomocy kompetentnego konsultanta.
• Dach typu hip wygląda naprawdę stylowy i ujmujący. Dlatego nie ma lepszej opcji dla wiejskich domków i tech town town.

Design cons

Pomimo powyższych zalet, dach tego typu ma pewne cechy, które należy wziąć pod uwagę przed rozpoczęciem budowy:

1. Brak szczytów nie pozwala na organizowanie oświetlenia pionowego, ponieważ nie ma możliwości zainstalowania zwykłych okien. Zamiast tego zainstaluj mansardę, droższą i trudniejszą do zainstalowania.
2. Zwiększenie kątów nachylenia zboczy dachu biodrowego zwiększa zużycie materiałów budowlanych, co sprawia, że ​​budowa jest bardziej kosztowna.
3. Złożoność konstrukcji systemu kratownicowego sprawia, że ​​zwracasz się do profesjonalnych firm projektowych, których usługi są drogie.
4. Konstrukcja składająca się z zestawu elementów ma znaczną wagę, którą może wytrzymać tylko solidny fundament, którego urządzenie jest drogie.

Jak zauważyłeś, wady dachu czterospadowego odnoszą się głównie do finansowej strony problemu. Dlatego ważne jest, aby przygotować i oszacować w celu planowania i kontroli kosztów.

Rodzaje dachów hip

Dach hip имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

• Hip. Klasyczna, kanoniczna wersja dachu, składająca się z czterech stoków - dwóch trapezowych i dwóch trójkątnych. Zbocza kończą się na tym samym poziomie, aw górnej części znajdują się w połączeniu grzbietowym. Najczęściej w ten sposób nakładają się na obiekty o prostokątnym kształcie.



• Rynna holenderska. Jego urządzenie różni się od klasycznych skróconych bioder, które nie zastępują całkowicie szczyty, ale redukują je do trapezoidalnego kształtu. Biodra mogą być bardzo małe, prawie dekoracyjne lub wystarczająco duże, aby zainstalować lukarny, które wyglądają bardzo dobrze.



• Półtwarde duńskie. Możesz argumentować, do jakiego typu dachu należy - dvuhskatnom lub biodro. Jego "zest" polega na tym, że biodra zaczynają się nie od samego grzbietu, ale poniżej, pozostawiając pod nim mały trójkątny naczółek, który służy do pionowego sprzętu oświetleniowego.

Obliczanie elementów strukturalnych

Urządzenia dachów biodrowych zaczynają się od obliczeń i stworzenia projektu. Na szczęście zadanie to ułatwiają komputery ze specjalnym oprogramowaniem, które samodzielnie wykonuje obliczenia, a nawet tworzy rysunek. Program oblicza następujące parametry:

1. Kąt nachylenia pochyłości dachu hip. Na jego wartość mają wpływ trzy kryteria: obciążenie wiatrem, ilość opadów i wybrane pokrycia dachowe. Zgodnie z normami klimatologii budowlanej terytorium naszego kraju podzielone jest na 8 stref, różniących się siłą wiatru i obfitością opadów. Korzystając ze specjalnych kart, określa się, do którego z nich należy miejsce budowy i który nachylenie zbocza jest zalecane. W przypadku każdego pokrycia dachowego obowiązują również ograniczenia, które należy sprawdzić.





2. Wysokość grzbietu. Oblicza się ją wtórnie, ponieważ w obliczeniach wykorzystywana jest wartość nachylenia. Dach w przekroju jest przedstawiony jako trójkąt, o dwóch znanych kątach i podstawie równej długości do szerokości domu. Korzystając z formuł trygonometrycznych, należy ustalić, na jakiej wysokości koń powinien się znajdować.
3. Przekrój elementów systemu kratownicowego. Grubość tarcicy użytej do budowy ramy zależy od obciążenia, któremu są poddawane. Dlatego konieczne jest obliczenie masy tortu dachowego, samej ramy, podłogi strychu i podłóg, dodać do nich wartości chwilowych obciążeń (ciężar pokrywy śnieżnej, ciężar osoby obsługującej dach osoby). Ostatnia cyfra wskazuje całkowite obciążenie, zgodnie z którym należy wybrać grubość krokwi, Mauerlat, stojaków i dźwigara kalenicowego.

Jeżeli kąt nachylenia zboczy przekracza 60 stopni, wówczas wartość obciążenia śniegiem może zostać pominięta w obliczeniach, ponieważ dach czterospadowy o tak stromym zboczu nie gromadzi śniegu na powierzchni, umożliwiając mu zsunięcie się na własną rękę.

System kratownicy urządzeń

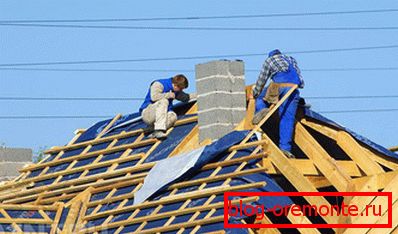

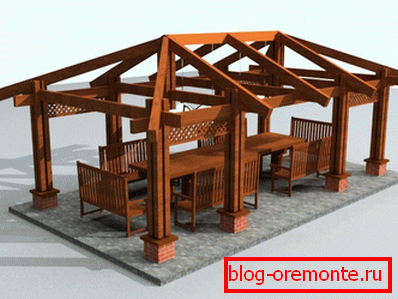

Dach czterospadowy opiera się na systemie kratownicowym, zestawie elementów, które rozkładają jego ciężar i utrzymują kształt. Obejmuje:

• Mauerlat, drewno używane jako wsparcie dla systemu kratownic. Jego przekrój nie powinien być mniejszy niż 150 x 150 mm. Mauerlat zapiąć na metalowych kołkach do górnej wzmocnionej ściany pasa. W domach dzienników i bali funkcje te są wykonywane przez górną koronę. Cechą charakterystyczną dachu czterospadowego jest to, że do jego montażu stosowane są cztery listwy zasilające, a nie dwa, jak w przypadku dwupasmowych.



• Belka grzbietowa. Belka, na której podtrzymywane są kratownice płaszczek, i zamontowana na pionowych stojakach.
• Stojaki. Podpory są montowane na podłodze wewnętrznej ściany nośnej. Służą do podpierania kalenicy i przenoszenia ładunku na fundament budynku.
• Rafters. W tym projekcie stosuje się trzy typy nóg kratownicowych: skośne, przechodzące od grzbietu do narożników bioder, szeregowe, tworzące trapezowe zbocza i wyrzutnie, które mocują się do ukośnego.



• Rozpórki. Tak zwane nogi podrobów pod kątem przymocowanym do krokwi, aby zmniejszyć ich ugięcie pod własnym ciężarem. Oprzyj klamrę na stojaku lub stojaku.
• Dokręcanie i śruby. Poziomo zainstalowana sieć pomiędzy dwoma krokwiami, która przyciąga je do siebie i zapobiega rozprzestrzenianiu się ścian. Puff umieszczony u podstawy dachu służy jako legary podłogowe. Poprzeczka nazywana jest zaciągnięciem pod przebiegiem grzbietowym.
• Gospodarstwo Sprengel Zestaw elementów służących do podtrzymania ukośnego ogranicznika. Składa się z bezpośrednio rozpiętej i poziomej walki, w której spoczywa.

Zużyte nogi krokwi są bardziej zestresowane niż zwykłe i z reguły przekraczają ich długość. Dlatego do ich produkcji łączone są dwie płyty używane do zwykłych krokwi, lub zakup drewna o podwójnej grubości. Nawiasem mówiąc, wielkość niektórych elementów systemu kratownic przekracza 6 metrów, standardową długość desek i belek. Dlatego konieczne jest stosowanie krokwi, uzyskane przez połączenie dwóch lub więcej części, lub przyklejonych.

Użyte materiały

Zadaszenie hip jest dobre, ponieważ do jego obiektów wykorzystuje się najprostsze, powszechnie dostępne materiały. Upraszcza prace instalacyjne i nie rozpada się w konstrukcji. Do produkcji używanego systemu kratownic:

1. Metal Ocynkowane rogi i belki dwuteowe wytrzymują duży ładunek, nie są zdeformowane, nie nadają się do korozji. Są one jednak ciężkie i drogie.



2. Drzewo Drewno natomiast niewiele waży i jest niedrogie, ale jak każdy naturalny materiał ma skłonność do gnicia, szkodników i ognia.

Pomimo niedociągnięć drewno jest bardziej popularnym materiałem. Jak przy pomocy właściwego przetwarzania, może być praktycznie niewrażliwy na wpływy zewnętrzne. Wystarczy poddać obróbce elementy drewniane kompozycją antyseptyczną i ognioodpornym, aby chronić przed ogniem.

Odpowiednio zaprojektowane i zbudowane zgodnie z przepisami budowlanymi, pokrycia dachowe typu biodrowego będą chronić mieszkańców domu przed czynnikami atmosferycznymi, utrzymują komfortowy reżim temperaturowy i dekorują się swoim wyglądem.
