Krokwie mocujące - jak prawidłowo przymocować krokwie do

System krokwi to rama dachu domu, która sama się unosi i równomiernie rozkłada masę tortu dachowego, niekiedy osiągając nawet 500 kg / m2. Niezawodność tego osobliwego szkieletu zależy od trzech czynników: dokładności obliczeń, na podstawie których wybiera się liczbę i przekrój elementów nośnych, materiału, z którego jest wykonana, a także poprawności technologii montażu. Wiedząc, jak prawidłowo zamocować krokwie, można znacznie zwiększyć nośność ramy, czyniąc ją bardziej wytrzymałą i niezawodną. Błędy montażowe, wręcz przeciwnie, prowadzą do znacznych strat wytrzymałości i odkształceń dachu. W tym artykule omówimy główne rodzaje i metody mocowania, dzięki którym można właściwie zainstalować krokwie własnymi rękami.

Główne elementy ramy kratownicy

Ramy dachowe dachu domu to system połączonych ze sobą elementów nośnych wykonanych z drewna lub metalu, które nadają konstrukcji jej kształt, nachylenie i równomiernie rozkładają jej ciężar pomiędzy ściany nośne. Jego głównym elementem są nogi kratownicy, które są belkami umieszczonymi pod kątem, które są połączone parami wzdłuż zbocza, tworząc grzbiet na szczycie ich połączenia. Istnieją dwa główne rodzaje krokwi:

• Wyrzutek. Elementy podwieszone nazywane są elementami nośnymi, które w konstrukcji dachowej mają dwa punkty podparcia - dźwigar kalenicowy i blachę energetyczną. Tego typu kratownicę stosuje się w konstrukcjach posiadających jedną lub więcej ścian nośnych wewnątrz, na których krokwie mogą być "rozcięte". Takie krokwie montażowe pozwalają na ich rozładunek za pomocą dodatkowych podpór pionowych.
• Wiszące. Elementy, które mają tylko jeden punkt podparcia, umiejscowione w miejscu zamocowania krokwi do ściany lub płyty zasilającej, nazywane są wiszącymi. Wiszący system krokwi doświadcza obciążenia nie tylko na zakręcie, ale również na rozszerzeniu, dlatego jest wzmacniany przez poziome elementy kompensujące (śruby, zaciągnięcia, walki).

Zwróć uwagę! W większości najpopularniejszych systemów dachowych krokwie mocowane są do płyty zasilającej. Mauerlat to masywne drewno lub belka o przekroju 150x150 mm lub 200x200 mm, ułożone wzdłuż ścian nośnych konstrukcji, na których będą opierać się późniejsze nogi krokwi. Zmiękcza nacisk na ściany domu i równomiernie rozkłada masę tortu dachowego. Przymocuj mauerlat do górnego pasa ścian za pomocą śrub kotwiących lub osadzonych metalowych kołków.

Główne węzły łączące

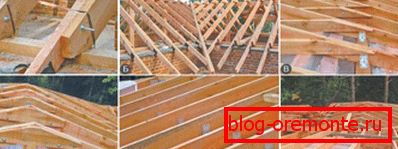

Rama krokwi nazywana jest systemem, ponieważ wszystkie jego elementy są ściśle ze sobą połączone i zamocowane, dzięki czemu konstrukcja dachu zyskuje stabilny kształt, sztywność i wysoką nośność. Każdy węzeł łączący między jego częściami jest podatnym punktem, który może łatwo ulec odkształceniu pod obciążeniem, dlatego wszystkie mocowania muszą być wykonywane ściśle według technologii. Wykwalifikowani rzemieślnicy identyfikują rodzaje związków w strukturze dachu:

1. Mocowanie krokwi do kalenicy. Ten węzeł łączący jest typowy tylko dla ukośnych systemów kratownicowych, w których górna część stopy kratownicy spoczywa na dźwigarze kalenicowym zamontowanym na pionowych stojakach. Mocowanie krokwi do niego można wykonać za pomocą metalowej okładziny, gwoździ lub przesuwnych zaczepów.
2. Mocowanie krokwi do mauerlat. Najważniejszą jednostką mocującą ramy krokwiowej jest połączenie belki zasilającej z nogami krokwi. Aby przymocować na nim krokwie, można użyć gwoździ, metalowych naroży lub drewnianych prętów.
3. Połączenie krokwi między sobą. Aby wydłużyć kratownice, jeśli długość stoku przekracza standardową długość tarcicy, są one zbierane z kilku elementów połączonych gwoździami, klejem lub metalowymi płytami.

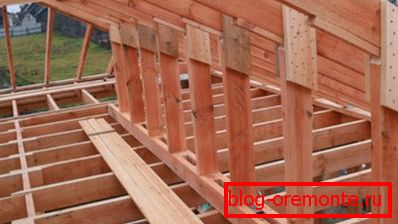

4. Połączenie nóg krokwi z pomocniczymi elementami podstawowymi. W konstrukcji ramy krokwiowej krokwie można łączyć z zaciągnięciem, śrubą lub rozpórkami w celu zwiększenia sztywności, wytrzymałości i nośności.

Należy wziąć pod uwagę, że każdy skok wykonywany w celu zamocowania krokwi do belek, mauerlat lub innych elementów konstrukcyjnych ramy prowadzi do zmniejszenia ich wytrzymałości, dlatego doświadczeni rzemieślnicy zalecają łączenie ich za pomocą narożników i podszewek.

Metody utrwalania

Rozwiązując pytanie o sposób mocowania krokwi do mauerlatu lub kalenicy, należy wybrać odpowiedni osprzęt montażowy. Nowoczesny rynek budowlany ma ogromny asortyment łączników o różnych wzorach i rozmiarach. Głównym kryterium wyboru łączników jest materiał stosowany do produkcji krokwi, ich przekroju, a także rodzaj ładunku, któremu są poddawane. Istnieją następujące metody montażu krokwi:

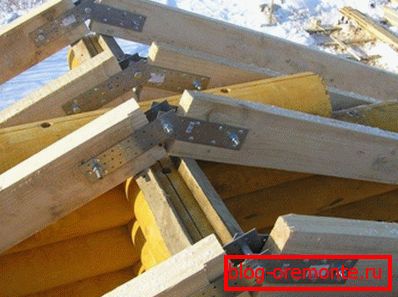

• Z metalowymi narożnikami. Metalowe rogi z otworami na śruby lub gwoździe są najbardziej niezawodną i trwałą opcją do sztywnego mocowania krokwi do mauerlat, ścian lub dźwigara kalenicowego. Pozwalają one wielokrotnie zwiększyć sztywność i nośność konstrukcji ramy krokwi.

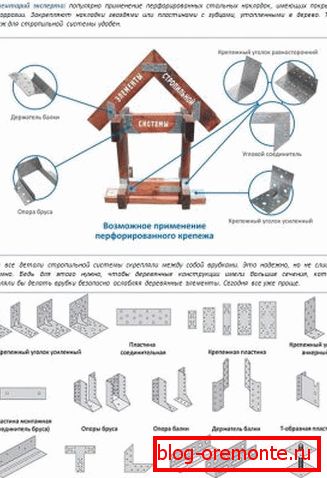

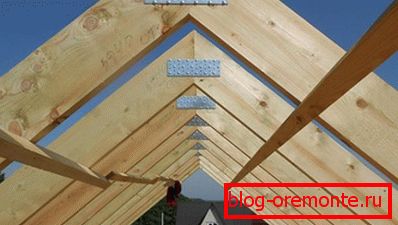

• Z metalową podszewką. Do połączenia elementów ramy krokwiowej stosowane są również perforowane blachy stalowe, które umożliwiają ich unieruchomienie bez wykonywania nacięć w mauerlacie lub krokwiach, dzięki czemu zachowane są ich wysokie właściwości wytrzymałościowe.
• Przy pomocy "klinów". Małe kwadratowe kwadraty są nazywane klockami, które są instalowane pomiędzy krokwiami a belką kalenicową lub mauerlat jako paski, które zwiększają sztywność konstrukcji.
• Z przesuwnymi łącznikami. Inną opcją do mocowania krokwi ze stropem lub mauerlat jest użycie ruchomych uchwytów, które w życiu codziennym nazywane są sankami lub ślizgaczami. Ze względu na ich ruchliwość możliwa jest kompensacja zmiany wielkości elementów, która występuje w procesie skurczu.

Doświadczeni rzemieślnicy uważają, że najbardziej niezawodnym sposobem mocowania krokwi jest użycie metalowych narożników, które mocno łączą ze sobą drewniane elementy, sztywno ustalając kąt między nimi. Narożnik, który zachodzi na połączenie pomiędzy stopą krokwi a listwą grzbietową lub Mauerlat, służy jako rodzaj rozciągnięcia między nimi.

Wzgórza

Drewno jest materiałem naturalnym, który w procesie wyrównywania wilgoci i suszenia daje znaczny skurcz, dzięki czemu zmieniają się liniowe wymiary struktury. Dlatego doświadczeni rzemieślnicy zalecają budowę dachu dla domów z bala i bali, rok po wybudowaniu, kiedy proces kurczenia się przechodzi z fazy aktywnej do fazy pasywnej. Jeśli mocno przymocujesz drewniane elementy ramy, to po wyschnięciu dach domu może zostać zdeformowany. Dlatego do połączenia krokwi użyj następujących typów elementów złącznych:

1. Trudno. Twarde elementy mocujące są nazywane tymi rodzajami elementów złącznych, które nie są w stanie zrekompensować zmian w wielkości drewna podczas procesu suszenia. Zapewniają mocne, niezawodne mocowanie, jednak mogą powodować deformację ramy, powodując zmiany w geometrii dachu, przecieki, a nawet zapadnięcie się konstrukcji. Ten rodzaj elementów złącznych obejmuje narożniki metalowe, metalowe płyty i drewniane kliny.
2. Ruchome. Ruchome elementy mocujące są nazywane metodami mocowania, które dzięki ruchomym częściom wzdłuż osi mogą kompensować zmianę wielkości ramy kratownicy w procesie kurczenia się konstrukcji. Rama, zamocowana za pomocą suwaków lub sań, "oddycha" wraz z domem, dostosowując się do jego wymiarów, bez deformacji. Za pomocą takich uchwytów można budować dachy domów drewnianych, które nie przeszły procesu skurczu.

Co ciekawe, istnieje kilka wariantów kombinacji ruchomych i stałych węzłów łączących. Najbardziej powszechne są systemy kratownicowe z jednym sztywnym i dwoma przesuwnymi łącznikami, które zapewniają wystarczającą mobilność o wysokiej wytrzymałości i sztywności strukturalnej.

Rodzaje elementów złącznych

Wśród doświadczonych dekarzy, spory nie ustępują, tym bardziej wydajne jest montowanie krokwi do belek stropowych i mauerlat.  Jednak w większości przypadków szkopuł jest taki, że w tych warunkach bardziej praktyczne jest stosowanie gwoździ lub śrub. Oba te elementy złączne mają swoje zalety i wady:

• Gwoździe są dobre, ponieważ potrzebują tylko młotka, który jest w każdym domu. Jednak niektórzy mistrzowie narzekają, że zbyt długie jest ręczne ocenianie ich. Warto przypomnieć, że do mocowania krokwi stosowane są specjalnie postrzępione gwoździe, które pewnie przylegają do drewna.
• Ocynkowane śruby samogwintujące, które nie boją się korozji, służą do montażu ramy krokwi. Dzięki gwintowi są one mocno wkręcane w grubość drewna, bezpiecznie mocując elementy między sobą. Wkręcanie ich szybko i wygodnie za pomocą przenośnego śrubokrętu. Wadą tego rodzaju elementów złącznych jest to, że podczas usuwania, do usuwania śrub z drewna jest długi i ponury.

Większość doświadczonych dekarzy zgadza się, że do mocowania nóg krokwi lepiej jest stosować gwoździe z otworami o długości 5-3 mm dłuższe niż grubość tarcicy. Prawidłowo dobrane elementy mocujące - gwarancja wysokiej jakości i długotrwałego mocowania ramy dachowej, która nie będzie obawiać się żadnego uderzenia mechanicznego ani obciążenia wiatrem.
