Łączenie krokwi między sobą - wideo i zdjęcie "krok po
Dach jest złożoną, wieloskładnikową konstrukcją, której projekt, montaż i instalacja stanowi poważną przeszkodę dla niedoświadczonego mistrza. Najważniejszym krokiem w budowie dachu jest urządzenie kratownicy, które wyznacza kształt, nachylenie i nośność skarpy. Krokwie dźwigają ciężar ciężaru pokrycia dachowego i śniegu, dlatego muszą być mocne i trwałe. Ale co zrobić, jeśli długość zbocza znacznie przekracza standardowy rozmiar tarcicy? W tym artykule opiszemy, w jaki sposób splatanie krokwi między nimi jest prawidłowo wykonywane, aby zwiększyć długość tego elementu.
Wygląd i funkcja
Nogi krokwi lub krokwie są głównymi elementami ramy kratownicy dachu, które są ułożone parami wzdłuż złącza kalenicowego, tworząc nachylone płaszczyzny stoków. Zwykle wykonane są ze zdrowego, wytrzymałego drewna lub profilu metalowego. Przy budowie krokwi dachowych należy wykonać następujące czynności:
- Kształt i kąt nachylenia. Kąt między nogami kratownicy a podstawą dachu określa rozpoznawalną geometrię dachu, ułatwiając zejście z powierzchni rozmrożonego śniegu i wody deszczowej oraz śniegu.
- Równomiernie rozprowadzić ciężar pokrycia dachowego. Biorąc pod uwagę obciążenie śniegiem, ciasto dachowe może ważyć do 300 kg / m2, dlatego krokwie muszą wytrzymać znaczny ciężar na całej długości, a także rozprowadzić go między ścianami nośnymi.
- Służy jako podstawa do mocowania pokrycia dachowego. Powłoka wykończeniowa jest przymocowana do skrzyni, przybita gwoździami ramion krokwi.
Zwróć uwagę! Istnieją trzy parametry krokwi, które są określane podczas obliczania i tworzenia projektu dachu: długość stopy krokwi, odległość między nimi i rozmiar przekroju tych elementów. Zależą one głównie od nachylenia zboczy, warunków klimatycznych i ciężaru powłoki wykończeniowej.
Materiały
Nogi krokwi, które rozkładają ciężar powłoki hydroizolacyjnej i izolacji cieplnej dachu między ścianami nośnymi, na których opierają się zbocza, muszą mieć wysoką nośność i doskonałe właściwości wytrzymałościowe. Ponadto powinny być lekkie, aby ze znaczną długością nie zginać się pod własnym ciężarem. Optymalne materiały do produkcji krokwi uwzględniają:
- Drzewo Drewno to lekki, trwały materiał budowlany, który jest łatwy w obsłudze z najbardziej prymitywnym narzędziem ręcznie. Nogi krokwi z tego pręta o przekroju 100х100 mm lub 150х150 mm wytrzymują do 500 kg / m2. Ze względu na to, że standardowy rozmiar tarcicy nie przekracza 6 m, drewno jest wykorzystywane do produkcji prywatnych krokwi, ponieważ przy długości zbocza przekraczającej 6 metrów konieczne jest budowanie desek. Wadą drewnianych krokwi jest słaba odporność na próchnicę, więc są one leczone związkami antyseptycznymi.
- Metal Metalowe krokwie stosowane są głównie w budownictwie przemysłowym, ponieważ budynki gospodarcze, handlowe i przemysłowe mają z reguły duże rozmiary. Wysoka nośność profilu metalowego pozwala na zastosowanie elementów o mniejszym przekroju. Ponadto metal ma wysoką odporność na korozję.
Doświadczeni rzemieślnicy zauważają, że nawet jeśli długość zbocza przekracza 6 metrów, krokwie do ramy dachowej mogą być wykonane z drewna. I absolutnie nie jest konieczne kupowanie drogiego drewna o niestandardowej długości. Gdy dach jest duży, splatanie krokwi odbywa się lub są one nakładane przez wypełniacze.
Metody rozszerzenia

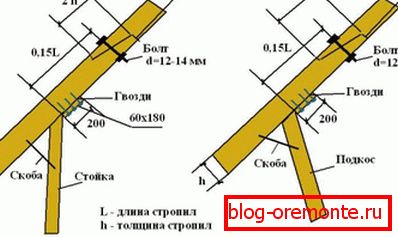

Długość nogi kratownicy składa się z długości skarpy i długości zwisu dachu, dzięki czemu może ona przekraczać standardowy rozmiar tarcicy, wynoszący 6 metrów. Aby wydłużyć deski, z których wykonane są krokwie, musisz połączyć dwie lub trzy deski razem. Aby komponująca stopa kratownicy nie utraciła swoich właściwości wytrzymałościowych, konieczne jest prawidłowe obliczenie miejsca połączenia i poprawne zamocowanie za pomocą jednej z następujących metod:
- Złącze doczołowe. Aby zwiększyć te krokwie za pomocą metody, końce drewna są wycinane pod kątem 90 stopni, połączone ze sobą, a następnie po obu stronach nakładają drewnianą podszewkę, mocując je w kilku miejscach za pomocą długich śrub w deseniu szachownicy. Ta metoda nadaje się do łączenia krokwi wykonanych z desek o przekroju 50x150 mm.
- Połączenie "oblique prirub". Jeśli krokwie wykonane są z kwadratowego pręta, najłatwiej je zwiększyć metodą "ukośnego brzegu". Ta technologia polega na tym, że końce połączonych elementów są ucięte pod kątem skośnym, a następnie połączone za pomocą szpilki za pomocą przelotowego otworu. Najważniejsze jest to, że średnica otworu odpowiada 1 mm lub jest o 1 mm mniejsza od elementu mocującego, w przeciwnym razie wystąpi luz w strukturze powodujący naprężenia zginające.
- Złożone nakładanie się. Aby zbudować krokwie z drewnianych desek wzdłuż długości, można łączyć poszczególne elementy z zakładką. Jest to łatwy sposób na uzyskanie dość sztywnego i wytrzymałego mocowania. Nakładanie się desek powinno wynosić co najmniej 1 m, a mocowanie za pomocą gwoździ odbywa się według wzoru szachownicy.
To ważne! Inną niezawodną metodą zwiększania długości naga kratownicowych jest wykonanie krokwi kompozytowych lub bliźniaczych. Należy zauważyć, że elementy kompozytowe są tańsze niż podwojone, jednak są znacznie gorsze pod względem wytrzymałości.
