Metalowa skrzynia - elementy dachu i instalacja

Kwestia właściwego zaprojektowania i zainstalowania dachu jest kwestią zasadniczą dla deweloperów, ponieważ jest to pierwsza bariera oddzielająca mieszkanie człowieka od otoczenia i jego niekorzystnych zjawisk. Zaświadczenie o wytrzymałości i wysokiej nośności konstrukcji uważa się za dobrze obliczony system dachowy składający się z zestawu powiązanych ze sobą elementów nośnych. Funkcje rozkładu ciężaru tortu dachowego są bardziej umieszczone na skrzyni, do której przymocowana jest powłoka hydroizolacyjna. Ten niezbędny element ramy umożliwia zachowanie pochylni i przenoszenie intensywnych obciążeń śniegiem. W tym artykule powiemy ci, jak metalowa listwa różni się od drewnianej, i w jakich przypadkach jest używana.

Urządzenie i funkcje

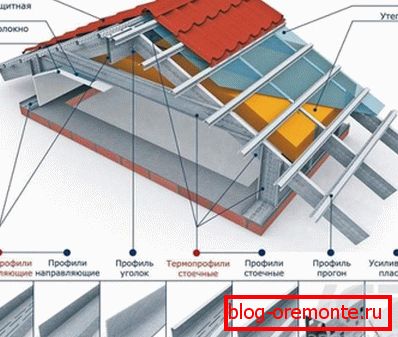

Skrzynia z profilu metalowego to specjalna podłoga zainstalowana na nogach dachu ramy dachowej. Reprezentuje narożniki stalowe, rury o przekroju okrągłym lub kwadratowym, przymocowane prostopadle do krokwi w określonym przedziale. Instalacja takiej podłogi jest konieczna, ponieważ spełnia następujące funkcje:

1. Równomiernie rozkłada masę tortu dachowego między krokwiami. Ciężar samych pokryć dachowych może wynosić około 50 kg / m2, więc potrzebuje dodatkowego wsparcia, szczególnie w zimie, gdy śnieg jest dodawany do stałych obciążeń na dachu.
2. Nadejdzie trudna forma płaszczki. Niektóre nowoczesne materiały dachowe (ondulina, gonty, membrany dachowe) są odporne w różnym stopniu i nie są w stanie zachować swojego kształtu, dlatego konieczne jest wykonanie drewnianej lub metalowej skrzyni dla ich podłóg.
3. Służy jako podstawa do mocowania pokrycia dachowego. Listwa, której listwy są instalowane z tym samym skokiem, pozwala na bezpieczne i dokładne zamocowanie pokrycia dachowego, a także znacznie przyspiesza ten proces.
4. Wzmacnia więźbę dachową w szczególnie narażonych miejscach. W miejscach, gdzie występuje duża masa (doliny, punkty mocowania do uchwytów śniegowych i rynny), dodatkowe listwy listwy zwiększają sztywność i nośność konstrukcji.

Zwróć uwagę! Konstrukcja i materiał, z którego ma zostać wykonana skrzynia na dach, zależy od nachylenia konstrukcji, ciężaru charakterystyk eksploatacyjnych pokrycia dachowego, a także warunków klimatycznych w regionie, w którym ma miejsce budowa.

Gatunek

W zależności od ciężaru pokrycia dachowego, nachylenia dachu i warunków pogodowych, konstrukcja ramy krokwi może się różnić. W szczególności, metalowa skrzynia jest skonstruowana zgodnie z obliczeniem maksymalnych obciążeń, które spadają na nią podczas pracy. Istnieje kilka rodzajów skrzynek:

• Siatka. Zwykłe lub kratkowane łaty na dachu to podłoga narożników lub pustych profili metalowych, ułożonych prostopadle do krokwi, z krokiem 25-45 cm. Ta konstrukcja jest odpowiednia do montażu większości pokryć dachowych, ponieważ ma wysoką wytrzymałość i nośność.
• Solidny. Ciągła skrzynia nazywana jest podłogą szyn położonych w odległości nie większej niż 1 cm między sobą. Taka konstrukcja jest montowana, jeżeli materiał pokrycia dachowego stosowany do nakładania się na dach nie ma własnej sztywności lub ma imponującą masę, to znaczy do montażu płytek ceramicznych, gontów i innych pokryć walców.
• Rzadki. Rzadka skrzynia to projekt o zwiększonej odległości między elementami. Jego nachylenie może wynosić więcej niż 50 cm Ten wariant pokrycia dachowego stosuje się do montażu sztywnych materiałów hydroizolacyjnych, na przykład łupków, w celu zmniejszenia ciężaru tortu dachowego i obciążenia na ścianach nośnych konstrukcji.

Uwaga! Im mniejszy jest kąt nachylenia stoków, tym bardziej płaski dach, tym bardziej spada na niego ładunek, ponieważ gromadzi się na nim śnieg, stop i wilgoć. Dlatego takie konstrukcje dachowe wymagają bardziej niezawodnej skrzyni ze zmniejszoną odległością między elementami.

Zalety

Wcześniej w prywatnym budownictwie mieszkaniowym najczęstszym materiałem, z którego najczęściej produkowano skrzynię, było drewno. Ten lekki, niedrogi i wszechobecny materiał wykonał doskonałą pracę z przypisanymi mu funkcjami. Jednak ostatnio zaczęto go zastępować droższymi profilami metalowymi. Metalowa skrzynia, w przeciwieństwie do drewnianych, ma następujące zalety:

1. Duża nośność przy stosunkowo niewielkiej wadze. Ta cecha konstrukcyjna zapewnia, że ​​podłogi wykonane z lekkiego metalowego profilu nie zwiększają wagi tortu dachowego i obciążenia na ścianach nośnych lub fundamencie.
2. Możliwość nakładania dachów o dużych rozmiarach. Ze względu na to, że profil metalowy ma dużą długość i można go łatwo połączyć za pomocą spawania, nadaje się on do montażu dachów budynków przemysłowych.
3. Wysoka odporność na korozję. Stal, z której wykonane są metalowe profile do montażu ramy kratownicy, nie podlega korozji w kontakcie z wodą, dlatego skrzynia tego materiału służy znacznie dłużej niż drewno.
4. Niepalny. Osłona metalowa wytrzymuje wysokie temperatury bez deformacji, nie pali się, a także nie podtrzymuje spalania, dlatego jest uważana za bezpieczniejszy materiał do wykonywania poszycia niż naturalnego drewna.

To ważne! Nowoczesne normy budowlane i normy zalecają stosowanie metalowej skrzyni podczas nakładania się konstrukcji o wysokim ryzyku pożaru (budynki przemysłowe, wanny, budynki o wyrafinowanym wyposażeniu technologicznym), a także dachy ze spadkami dłuższymi niż 6 metrów.

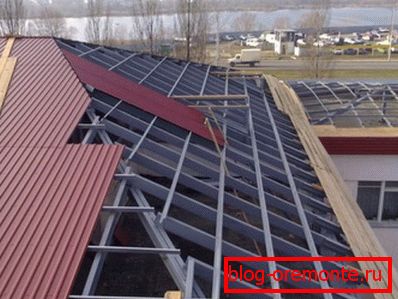

Instalacja

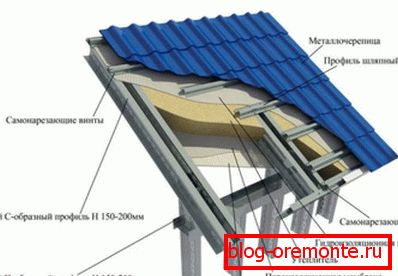

Instalacja металлической обрешетки выполняется в процессе возведения кровли после окончания процесса сборки стропильного каркаса. Jeżeli skrzynia wykonana jest z profili metalowych, pozostałe elementy systemu kratownicowego powinny być wykonane z tego samego materiału, porównywalnego pod względem masy i wielkości przekroju.  Соединять между собой элементы можно с помощью крепёжных элементов из нержавеющей стали или посредством сварки. Instalacja обрешетки происходит следующим образом:

• Najpierw zainstaluj kratownice ramy i wzmocnij je za pomocą szelek lub tymczasowych rozszerzeń. Ważne jest, aby górne krawędzie krokwi tworzyły płaską płaszczyznę, na której będzie wygodne zamocowanie pokrycia dachowego.
• Na szczycie krokwi rozprowadzić powłokę hydroizolacyjną, która powinna chronić materiał izolacyjny i ramę przed przenikaniem kondensatu i wilgoci atmosferycznej.
• Jeżeli listwa jest typu podwójnego, wówczas wzdłuż listew krokwiowych, listwy kratki kontraftu są mocowane w celu utworzenia szczeliny wentylacyjnej między nimi a materiałem pokrycia dachowego.
• Następnie mocowanie listew listwy odbywa się z uprzednio wybranym krokiem. Elementy można przymocować do siebie za pomocą śrub samogwintujących lub ze stali nierdzewnej z gumowymi uszczelkami.

Doświadczeni rzemieślnicy wierzą, że monolityczna, spawana obreshetka metalowych narożników lub profili ma maksymalną nośność, a zatem wytrzymuje intensywne obciążenia śniegiem i wiatrem, które słyną z rosyjskiej zimy. Aby zwiększyć odporność konstrukcji na korozję, jest ona malowana.
