Podłączenie krokwi

Każda konstrukcja składa się z zestawu czynności i, być może, jednym z najważniejszych etapów jest instalacja systemu więźby dachowej. Wykonuje funkcje łożyskowania dachu, a dach z kolei chroni resztę konstrukcji przed negatywnymi skutkami otoczenia. Dlatego możemy powiedzieć, że zapewnienie wytrzymałości i stabilności systemu kratownicy ramowej jest priorytetem. Wiele zależy od tego, jak dobrze połączenie jest wykonane. Oto, co zostanie omówione poniżej.

Rodzaje związków

Należy zauważyć, że główne różnice między związkami, z reguły, wynikają z miejsca ich lokalizacji. Na tej podstawie połączenia węzłów krokwi można podzielić na kilka oddzielnych grup:

• łączenie stopy kratownicy z mauerlatem,
• połączenie między sobą nóg krokwi,
• połączenie nóg kratownicy i belki kalenicowej,
• połączenie nóg krokwi i dodatkowych elementów systemu krokwi (rozpórki, szelki, zaciągnięcia),
• połączenie elementów krokwi przy łączeniu elementów.

Każde z tych połączeń może być wykonane na różne sposoby, których realizacja różni się nieco od strony technologicznej. Różne połączenia będą wykonane przy użyciu różnych elementów złącznych. Aby lepiej zrozumieć przedmiot i niuanse pracy, każdą z metod łączenia należy rozpatrywać osobno.

Wiązanie oddzielnych części

Butt. Połączenia czołowe należy traktować jako jeden z głównych sposobów łączenia elementów systemu kratownic. Przy takim połączeniu części mocujące przylegają do siebie. Zasadniczo ta metoda służy do zwiększenia długości elementów, na przykład nóg kratownicowych. Końce części składowych, które mają zostać połączone, są odcinane pod kątem 90 °, po czym są łączone i łączone za pomocą nakładek. Można użyć do przycinania desek drewnianych i specjalnych blach.

Zwróć uwagę! Podszewka może być gwoździami lub śrubami, ale należy pamiętać, że muszą one być umieszczone w szachownicę.

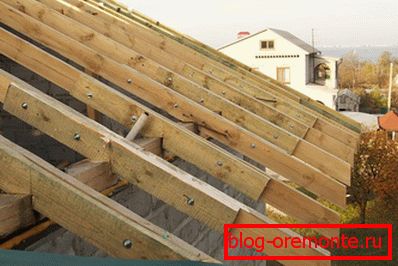

Metoda cięcia. Kolejnym sposobem łączenia części systemu kratownicowego jest tzw. Metoda "skośnego rąbka". Technika ta jest również stosowana podczas łączenia elementów nóg kratownicy ze sobą. W tym przypadku końce łączonych części są odcinane pod kątem 45 °, po czym łączą się ze sobą. Następnie zostaje wywiercony otwór przelotowy, w który wkładany jest pręt gwintowany, za pomocą którego elementy są przyciągane.

Zwróć uwagę! Podczas dokręcania należy stosować szerokie podkładki, aby zapobiec pękaniu.

Niewinny. Inna opcja mocowania pojedynczych części w systemie kratownicowym zachodzi na siebie. Ta metoda charakteryzuje się tym, że połączone części zachodzą na siebie pewną szpadą i są zamocowane za pomocą śrub lub gwoździ. W związku z tym często łączy się części składowe krokwi, jeśli ich długość jest niewystarczająca. Ten sam sposób można zastosować podczas montażu długich krokwi trzech komponentów, gdy jedna część jest zaciśnięta między dwoma innymi i zamocowana za pomocą śrub samogwintujących.

Zwróć uwagę! W przypadku zastosowania kompozytowych nóg kratownicowych ich sztywność musi być jednakowa na całej długości. Jeśli nie jest to zapewnione, dach może być zdeformowany.

Łączenie krokwi ze sobą

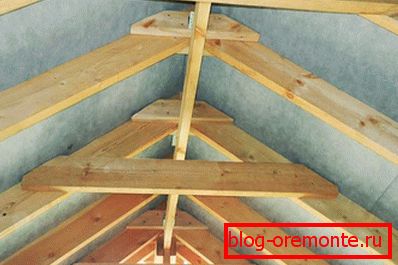

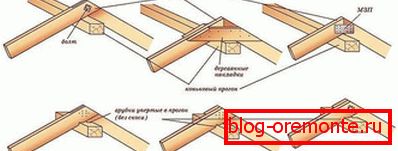

Jeśli chodzi o połączenia nóg krokwi między sobą u góry, mogą tu występować różne opcje.

1. Krokwie mogą się nakładać. Oznacza to, że chodzi o to, że elementy krokwiowe nakładają się na siebie, po czym wywiercony zostaje otwór przelotowy, a części są przyciągane albo za pomocą śruby z nakrętką albo gwintowanego kołka. W tym samym czasie należy założyć szerokie podkładki po obu stronach.
2. Krokwie można łączyć pod kątem. W tym celu końce są przecinane pod kątem prostym, łączone ze sobą lub ze wspornikiem kalenicowym i dokręcane za pomocą gwoździ lub wkrętów samogwintujących. W przypadku braku belki kalenicowej, nogi krokwi można połączyć za pomocą specjalnej płyty montażowej, która nakłada się po obu stronach. Śruby lub pręty gwintowane są wkładane do otworów przelotowych w płytach i krokwiach, a elementy są dokręcane.
3. Innym sposobem łączenia nóg kratownicy w deskorolce jest metoda cięcia na pół drzewa. W tym przypadku wyrzynarka lub piła na obu nogach krokwi wycina karby, do połowy grubości belki. Następnie części są połączone, a otwór przelotowy jest wykonany w punkcie dokowania, przez który elementy są przyciągane do siebie za pomocą śruby.

Połączenie nóg kratownicy i Mauerlat

Podobnie jak w przypadku innych rzeczy, należy wziąć pod uwagę sposoby łączenia nóg krokwi i płyty zasilającej. Ten węzeł połączenia odgrywa ważną rolę, ponieważ dzięki niemu cały system kratownicy jest zamocowany do reszty ramy budynku. Połączenie można wykonać na kilka sposobów.

• Łączenie z cięciem w kratownicy. W tym przypadku wykonuje się nacięcie w nodze kratownicy, do jednej trzeciej grubości nogi kratownicy, która pełni rolę pewnego rodzaju rowka. Celem cięcia jest przeciwdziałanie różnym przesunięciom krokwi względem płytki mocowej. Po zamontowaniu elementów są one mocowane za pomocą trzech gwoździ, z których dwa są wpinane pod kątem do płaszczyzny Mauerlat, a trzeci jest pionowo. Tak więc połączenie jest dość silne.
• Noga krokwi może być również zamocowana za pomocą specjalnie zamontowanej belki nośnej. Jest przymocowany do płytki mocującej, a noga krokwi spoczywa na niej. Aby zapobiec przesunięciu po bokach stopy kratownicy, zamontowane są stałe narożniki metalowe.

Co do tego, jak połączone są dodatkowe elementy systemu kratownicowego, różne rozpórki, usztywnienia, naprężenia i stężenia, należy powiedzieć, że można to zrobić na jeden z wymienionych sposobów. Wszystko zależy od przypadku.

Warto również dodać, że jako materiał zużywalny stosowany w montażu systemu kratownic można stosować zarówno zwykłe gwoździe, jak i samogwintujące się wkręty, drewniane kliny, sworznie lub pręty gwintowane.

Podsumowując powyższe, można dodać kilka słów o tym, że pomimo sposobu, w jaki zostaną zamontowane poszczególne elementy systemu kratownicowego, należy pamiętać o jednej zasadzie. Niepotrzebnie sztywne elementy mocujące są wyjątkowo niepożądane. Faktem jest, że drzewo z kroplami temperatury i wilgotności ma tendencję do zmiany jego rozmiaru w pewnym stopniu, a mianowicie do rozszerzania się i kurczenia. To jest naturalny proces.

Zwróć uwagę! Jeżeli wszystkie mocowania będą niepotrzebnie sztywne, może to prowadzić do naruszenia integralności całej konstrukcji.

Nawiasem mówiąc, niektóre odkształcenia mogą wystąpić w wyniku kurczenia się gleby, więc ta zasada wydaje się być w większości przypadków bardzo istotna.
