Podwójny dach z mansardowym urządzeniem do samodzielnego

Na pierwszy rzut oka funkcje dachu są oczywiste - to ochrona przed opadem, wiatrem, chłodem. Jest to jednak również okazja do zwiększenia użytecznej przestrzeni życiowej dzięki przestrzeni poddasza. Nawet w swoim domu, metry kwadratowe nigdy nie są zbyteczne, więc nie powinieneś pochopnie lekceważyć możliwości wyposażenia pełnego pokoju lub dodatkowej sypialni bez narażania rodzinnego budżetu.

Dwuspadowy dach dwuspadowy znany jest od bardzo dawna, początkowo pomieszczenia pod nim były używane tylko dla służących do przechowywania rzeczy. Oczywiście warunki życia, które taka konstrukcja zapewniała, nie mogą być nazwane komfortowo - bez ogrzewania, bez okien, niski sufit nadwieszony. Jednak architekci zaczęli szukać sposobów na racjonalne wykorzystanie tej przestrzeni. I, wprawdzie, zostały one znalezione, ponieważ teraz dach z podwójnym spadkiem z poddaszem pod względem komfortu nie jest gorszy od innych pomieszczeń mieszkalnych, szczególnie przy rozsądnym podejściu można zapewnić standardową wysokość sufitu, okna o normalnych rozmiarach i komfortową temperaturę.

Zalety i wady

Dach mansardowy, uzyskany poprzez połączenie dwóch stoków, jak każde rozwiązanie konstrukcyjne ma swoje zalety i wady, o których właściciel musi być wcześniej poinformowany. Zalety to:

1. Jego konstrukcja nie wymaga wzmocnienia fundamentu, co upraszcza prace budowlane i optymalizuje koszty. Poddasze można wyposażyć nawet w całkowicie wykończony dom, po prostu poprzez przebudowę, ocieplenie dachu.
2. Łatwa instalacja. Ten projekt jest łatwy w montażu, nawet kilku rzemieślników lub zespół dwóch osób może sobie z tym poradzić.
3. Racjonalność. Efektywne wykorzystanie przestrzeni pod dachem, która może być wyposażona w biuro, ogród zimowy. Dach dwuspadowy z nieogrzewaną przestrzenią na poddasze nadaje się do przechowywania sezonowego.
4. Dostępność Wszystkie użyte materiały są niedrogie i dostępne w handlu.
5. Niski koszt. Kwadratowy metr przestrzeni życiowej podczas instalacji mansardowego dachu własnymi rękami będzie kosztował znacznie mniej niż budowanie przedłużenia lub pełnowymiarowego drugiego piętra.

Poniżej przedstawiono, jeśli można tak powiedzieć, wady dwuspadowego dachu z mansardą, którą lepiej byłoby nazwać jego cechami:

• Do aranżacji przestronnego pomieszczenia własnymi rękami potrzebny jest dostatecznie wysoki dwuspadowy dach, którego budowa jest technicznie bardziej skomplikowana.
• Wzrost klonu stoków dachu zwiększa zużycie materiałów, a więc koszt budowy, nawet jeśli praca własnymi rękami.
• Projekt zakłada możliwość utraty ciepła w okresie grzewczym.
• Zwiększone nagrzewanie dachu i dachu dachu w czasie upałów.

Rodzaje konstrukcji

Chociaż konstrukcja dwuspadowego dachu z mansardą jest uważana za tradycyjną, ma wiele różnych wzorów:

1. Klasyczne podwójne nachylenie. Reprezentują trójkąt utworzony przez nogi kratownicy i belki stropowe. Najłatwiejsza opcja, wymagająca minimalnej ilości materiału i umiejętności budowania od tych, którzy będą budować własnymi rękami. Konstrukcję systemu kratownicowego wzmacniają filary odsunięte do krawędzi oraz wysokie naprężenia. Wadą tej opcji jest tylko to, że kąt nachylenia stoków 40-45 stopni nie pozwala na komfortową wysokość sufitu, a utrata wolnej przestrzeni na końcach krokwi jest dość duża.
2. Dvukhskatnaya z asymetrycznymi zboczami. Jeśli klasyczny podwójny dach jest trójkątem równoramiennym, asymetryczny ma nieco inną geometrię. Jej koń można przesunąć, stoki mogą mieć różne nachylenia, różne długości. System kratownic takich konstrukcji jest bardziej złożony, co "kradnie" nawet zbędne metry kwadratowe. Chociaż asymetryczne dwuspadowe dachy wyglądają bardzo efektownie i stylowo, ich praktyczne zastosowanie w organizowaniu pokoju mansardowego własnymi rękami jest niezwykle małe.

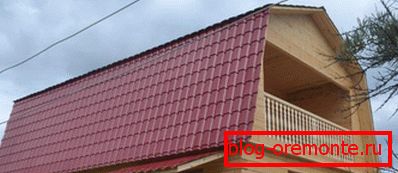

3. Ze złamanymi zboczami. Najbardziej racjonalny sposób na zbudowanie poddasza. Jeśli porównamy to z figurami geometrycznymi, wówczas taki dach nie jest już trójkątem, lecz klasycznym pięciokąta, który jest utworzony przez zbocza o zmodyfikowanym kącie nachylenia. W górnej części nachylenie dachu będzie miało tylko 10-20 stopni, aw dolnym 40-45 stopni. Konstrukcję systemu kratownicowego wzmacnia rygiel, regały, w wyjątkowych przypadkach hacki. Taka zmiana kąta nachylenia pozwala na najbardziej efektywne wykorzystanie przestrzeni pod dachem do aranżacji pełnowartościowej przestrzeni życiowej. Ręce mogą być wyposażone tylko przy pomocy 1-2 pracowników.



4. Półtwarde. Taki dach jest przejściem między dwoma skarpami a biodrem, jego fronton ma kształt trapezu. Dzięki ściętym elementom, zyskuje dodatkową ochronę przed wiatrem wichrowym, pochyłym deszczem. Zewnętrzna część domu z dachem pół-zawiasowym jest bardzo atrakcyjna, a także nie bez tak zwanego "podkreślenia".



Gable jednostka krwi z poddaszem

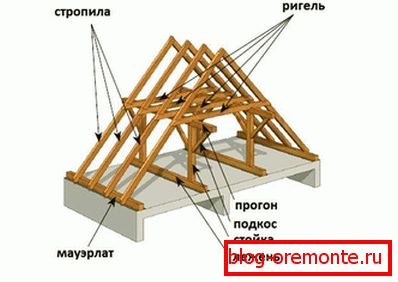

Najważniejszym urządzeniem na poddaszu jest system dachowy, który, podobnie jak szkielet, jak szkielet, dźwiga ciężar dachu, nadaje mu niezbędną formę i służy jako podstawa podłóg. Dlatego musi być wytrzymały, zdolny wytrzymać duże obciążenia. Aby nie mieć wątpliwości co do jego niezawodności, lepiej zrobić to sam lub za pomocą kalkulatora, aby przeprowadzić obliczenia inżynieryjne do obliczenia tymczasowych i stałych obciążeń, którym zostanie poddany. Każdy system wiązarów składa się z następujących elementów:

• Mauerlat Podstawa dachu, która jest zamontowana równo z górnym obwodem ścian łożyskowych. Zwykle jest stosowany jako drewno, którego przekrój zależy od masy dachu. Przymocuj go do metalowych kołków lub zbrojenia, wstępnie impregnując materiałem pokryciowym.
• Rafters. Płyty o wymiarach 50 x 150 mm lub 100 x 150 mm, montowane pod kątem, z górną częścią zbieżną w kalenicę i dolną częścią przylegającą do mauerlat. Nogi krokwi - główny element nośny systemu, nadają dachowi kształt trójkąta, tworząc jego nachylenie. Odległość między nimi wynosi od 60 do 120 cm.
• Fad. Górny róg trójkątnego dachu, uformowany na styku dwóch nóg kratownicowych.
• Belki poprzeczne, przedłużenia. Poziome elementy wzmacniające zainstalowane między krokwiami w celu ugaszenia obciążenia rozrywającego. Im wyższy jest ten element, tym grubsza jest dla niego wybrana wiązka.
• Stojaki, babcia. Pionowe wsporniki, umieszczone pod środkiem krokwi lub pod kalenicą, spoczywa na nich dach. Przenoszą ładunek z grzbietu na wewnętrzne ściany łożyska.

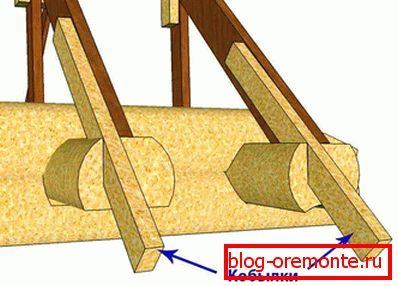

• Strut Podkładki pod nogi, kątowe elementy nośne, które kierują ładunek z krokwi do ściany nośnej.
• Leżąc W rzeczywistości ta sama płytka mocy, umieszczona tylko na górnej części wewnętrznej płyty nośnej, jest również wykonana z kwadratowego pręta.
• Scramble Poziomy pasek, pochłaniający obciążenie rozrywające pomiędzy pionowymi wspornikami dużych dachów.

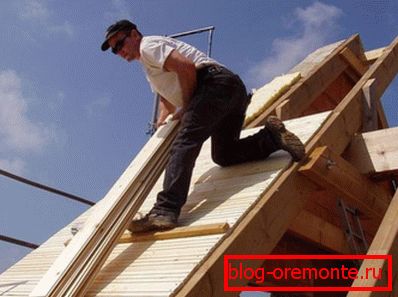

• Skrzynia. Podstawa późniejszego pokrycia dachu. Najczęściej do jej stosowania stosuje się nieobrzynaną płytę lub odporne na wilgoć arkusze ze sklejki. Dvukhskatnaya dach jest wyposażony w solidną lub kratową skrzynię, w zależności od materiału dachu.

Kroki instalacji

Jeśli chcesz ograniczyć koszt budowy, najlepszym rozwiązaniem jest dach dwuspadowy z poddaszem mieszkalnym. Możesz go zbudować własnymi rękami za kilka tygodni, a mały profesjonalny zespół poradzi sobie z tym w ciągu kilku dni. Budowa powinna rozpocząć się od instalacji belek dolnych, bez których można zrobić tylko wtedy, gdy jest drewniany sufit. Następnym krokiem jest instalacja słupów, są one zamocowane za pomocą wsporników lub kolców i podparte tymczasowymi szelkami dla większej stabilności, ponieważ staną się "szkieletem" strychu. Następnie rozpoczyna się montaż płytki zasilającej, na której zamocowane są nogi krokwi. W krokwiach można używać tylko prostych desek bez węzłów.

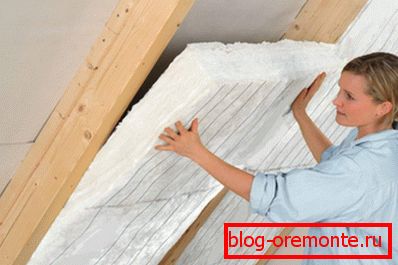

Przede wszystkim budują nogi kratownicowe na szczytach, a następnie wzdłuż całej długości ścian z krokiem 60-120 cm, w zależności od szerokości izolacji i ciężaru pokrycia dachowego. Ostatnią częścią pracy powinna być instalacja hydroizolacji, paroizolacji, klatek, kontrreshetki. Jeżeli dach dwuspadowy z mansardą zostanie wykorzystany jako mieszkanie, należy go ogrzać za pomocą wełny mineralnej bazaltowej, ecowool lub polistyrenu. W końcu, szczyty i nawisy są osłonięte dowolną tarcicą, a powierzchnia dachu pokryta jest metalopłatami, ondulinem lub euroslatem. Tak więc, wydając minimum środków, będziesz w stanie zwiększyć przestrzeń życiową swojego domu o półtorej razy, dzięki czemu będzie ona wygodna i atrakcyjna!
