Projekt dachu czterospadowego - urządzenie i diagramy

Wybór rodzaju dachu do projektu przyszłej budowy jest bardzo ważnym etapem budowy. Błąd w tym pytaniu jest drogi: integralność obrazu zostaje zniszczona, znika harmonia i szacunek. Architekci i projektanci często polecają czterospadowy dach, aby pokryć duży dom własnymi rękami. Jej urządzenie z powodzeniem łączy rozpoznawalny wygląd, niezawodność i praktyczność, przed którym żaden z właścicieli domu nie może się oprzeć.

Wygląd i wygląd

Dach typu cztery skarpy składa się z czterech przecinających się płaszczyzn, zboczy. Dwa z nich, trójkątne, zwane końcem, zastępują szczyt. Pozostałe dwie - trapezowe, zwane fasadą. Zakres nachylenia stoków leży w zakresie 15-60 stopni, a wybór pokrycia dachowego ogranicza tylko wyobraźnię. Konstrukcja dachu hip składa się z następujących obowiązkowych elementów:

1. Skate, położone na samym szczycie dachu, na przecięciu stoków.
2. Zbocza, cztery powierzchnie pod kątem do podstawy dachu i pokryte pokryciem dachowym.
3. Zwisy, części dachu, wystające poza obwód podstawy, niezbędne do ochrony ścian budynku przed wnikaniem wody. Zwisy powstają poprzez wydłużenie nóg krokwi lub części specjalnych - klocków.
4. System kratownicy, który nie jest widoczny z zewnątrz, ale jest to rama, podpora do czterościennego dachu tworzącego jego geometrię.
5. System drenażowy, zapewniający pobór nadmiaru płynu z powierzchni dachu chetyrehskatnoy. Zazwyczaj montuje się rynnę zewnętrzną składającą się z rynny, lejka wlotu wody i pionowej rury.
6. Snegozaderzhateli, małe boki znajdujące się na krawędziach zboczy, zapobiegające nagłemu zapadnięciu się śniegu po opadach śniegu.

Odmiany form

Termin "chetyrekhskatnaya" ukrywa kilka rodzajów dachów, składających się z takiej liczby nachyleń, ale mających inne urządzenie:

• Czworokątne biodro. Odczyt klasyczny, dach z czterema zboczami, z których dwa są trójkątne, a dwa trapezowe. Łączą się, tworząc grzbiet, którego długość jest mniejsza niż długość domu. System kratownic dachu czterospadowego odnosi się do struktur o zwiększonej złożoności, trudno go zaprojektować i złożyć własnymi rękami.

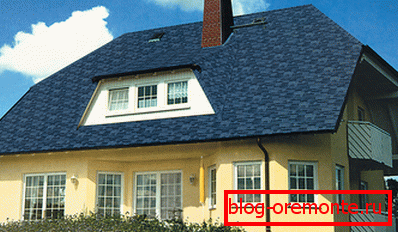

• Chetyrekhvalmovaya Dutch four. Obiektywne rozumowanie tego poglądu można przypisać zarówno dachom dwugniowym, jak i dwuspadowym. Holenderski dach składa się z dwóch zboczy w kształcie trapezu i dwóch małych, trójkątnych, ściętych biodr. Biodra nie zastępują całkowicie szczypiec, umożliwiając instalację zwykłych okien pionowych zamiast okien dachowych, które są znacznie droższe.



• Półtwarde chetyrehskatnaya duński. Duński dach składa się z czterech stoków w kształcie trapezów, różniących się wielkością. Biodra nie zaczynają się od grzbietu, ale nieco niżej, zostawiając miejsce pod trójkątnym naczółkiem. Fotel jest używany do wyposażenia własnymi rękami oświetlenia pionowego lub okna lukarnego.



• Czterozłotowy mansardowy. Składa się z dwóch trójkątnych bioder i dwóch połamanych stoków oraz zmiennego kąta nachylenia. Takie złożone urządzenie jest niezbędne, aby pomieścić poddasze mieszkalne pod wysokim sufitem.

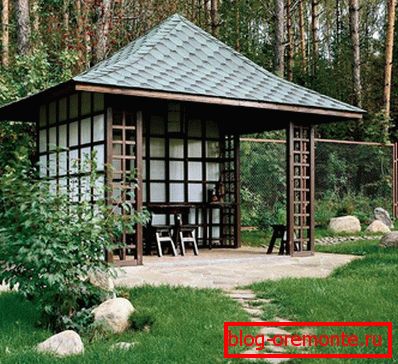

• Namiot chetyrekhskatnaya. W przeciwieństwie do biodra, czterospadowy dach jest montowany na budynkach o kwadratowym kształcie. Dlatego wszystkie cztery płaszczki mają taki sam trójkątny kształt i rozmiar. Urządzenie dachu typu biodrowego nie przewiduje obecności grzbietu, ponieważ zbocza są połączone w jednym punkcie, szczyt.

Projektowanie

Dach czterospadowy jest złożoną strukturą, która wymaga precyzyjnych obliczeń i projektu. Jeśli wcześniej te zadania były wykonywane tylko przez doświadczonych rzemieślników i projektantów, teraz każdy może je rozwiązać za pomocą komputera i specjalnego oprogramowania. W trakcie obliczeń zostaje opracowany i określony schemat:

1. Kąt nachylenia pochyłego dachu. Na parametr ten ma wpływ wybrany materiał pokrycia dachowego, siła wiatru i obciążenie śniegiem. Jeśli wykonasz własne obliczenia, możesz użyć tabel referencyjnych z gotowymi kątami dla różnych stref klimatycznych.



2. Wysokość grzbietu dachu czterospadowego. Zależy tylko od kąta nachylenia zboczy i pożądanej wysokości sufitu pomieszczenia na poddaszu.



3. Długość i przekrój elementów systemu kratownic. Są one określane po określeniu stałych i tymczasowych obciążeń, które muszą ponieść. Aby to zrobić, obliczyć całkowitą wagę tortu dachowego, podłóg i podłogi strychu, elementów podtrzymujących. Sprawdzono również dane dotyczące obciążenia śniegiem.



4. Liczba dodatkowych elementów. Jeżeli długość krokwi i innych części systemu kratownicowego przekracza 6 metrów, do konstrukcji wprowadza się dodatkowe elementy, zwiększając jej wytrzymałość i stabilność.

Wynikiem procesu projektowania jest schemat, który odzwierciedla rzeczywistą wielkość i względne położenie części dachu czterospadowego.

System zawiesia

Dach czterospadowy spoczywa na ramie zwanej układem kratownicowym. Niemal wszystkie jego elementy wykonane są z drewna iglastego. Ponieważ drewno jest materiałem pochodzenia naturalnego, wilgoć i bakterie wywierają na niego druzgocący efekt. Aby zmniejszyć jego zachowanie antyseptyczne traktowanie głębokiej penetracji i ognioodporne w celu ochrony przed ogniem. System kratownic dachu czterospadowego obejmuje:

• Mauerlat Wspornik wykonany z pręta, który rozkłada ciężar dachu na obwodzie ścian nośnych.
• Stojaki. Pionowe elementy nośne, które są instalowane na podłodze lub belkach sufitu, aby zapobiec ugięciu kończyn krokwi.
• Nogi krokwi. Ukośne krokwie tworzą krawędzie biodrowego stoku dachu, są one montowane z jednej strony do grzbietu, a drugie z różnymi narożnikami mauerlat. Powierzchnię stawu biodrowego ustawia się za pomocą drabin przymocowanych do ukośnych nóg. Zwykłe krokwie służą jako wsparcie dla promieni trapezowych.



• Dokręcanie. Belka ułożona poziomo, napinająca nogi pary kratownicy, aby zapobiec rozprzestrzenianiu się ścian.
• Strut Są ustawione pod kątem do nóg krokwi, aby wyeliminować ugięcie i opierają się o rozpórki w stojakach lub płycie mocy.
• Biegnij grzbietem. Pasek łączący wierzchołki stojaków służy jako podpora dla par dachu.
• Skrzynia. Podstawa podłogi mistrza pokrycia dachowego. Do miękkiej, zwijanej solidnej skrzynki i do solidnej kraty.

Instalacja czterospadowego dachu własnymi rękami to świetny sposób na dopełnienie projektu architektonicznego prywatnego domu. Dzięki wysiłkom i budowie go lub zatrudnieniu profesjonalnych rzemieślników, właściciel domu stanie się właścicielem wygodnego, pięknego domu!
