Projekt i budowa podwójnego dachu domu, rodzaje dachów -

Niektóre rozwiązania konstrukcyjne stają się przestarzałe na przestrzeni lat, ustępując tym bardziej doskonałym. Inni zamieniają się w klasyków, nie starzeją się, nie tracąc znaczenia. Dach Dvukhskatnaya i jego urządzenie uważane jest za jedną z niewielu technik w budownictwie, która nigdy nie wychodziła z mody, utrzymując popularność i wielokrotnie ją zwiększając przez lata. Do tej pory ozdabia on swoim wesołym wyglądem domów prywatnych z cegły lub drewna, podkreślając korzystnie wśród nudnych wieżowców typowych budynków.

Konstrukcja dachu o dwóch nachyleniach, ze swoją praktycznością, jest tak prosta i elegancka, że ​​żadne nowe trendy konstrukcyjne nie odsuwają go od wiodących pozycji.. Częściowo wynika to z opłacalności tej opcji, częściowo ze względu na różnorodność gatunków, przy pomocy których, przy użyciu nowoczesnych materiałów pokryciowych, projektanci dostosowują ją do domu w dowolnym stylu architektonicznym. Dach dvukhskatnaya z powodzeniem wygląda z prostym domem sodowym iz luksusową rezydencją.

Elementy strukturalne

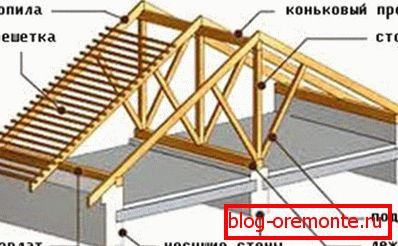

Aby opowiedzieć o cechach procesu budowy tego typu dachu dla prywatnego domu, spójrzmy na elementy, z których składa się dwuspadowy dach:

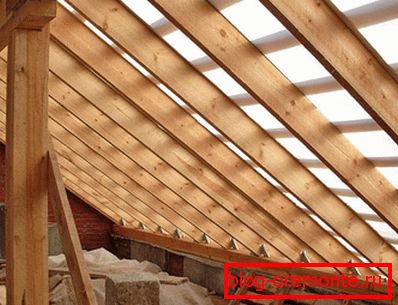

1. Rafters. Kątowe deski, które spotykają się w kalenicy, tworzą trójkątny dach. Nazywane również stopkami kratownicowymi, wykonane są z tablic 50x150 mm lub 100x150 mm. Drewno użyte w pracy powinno być gładkie, bez węzłów, leczone związkami antyseptycznymi. W zależności od wagi pokrycia dachowego krokwie są układane w stosy co 60-120 cm, a także szerokość izolacji, jeżeli planowana jest izolacja termiczna dachu..
2. Fad. Miejsce spotkań dwóch krokwi, szczyt trójkąta dachu, najwyższe miejsce.
3. Mauerlat Podstawa dachu, wytrzymałe kwadratowe drewno, chroniące krokwie przed przechyleniem przez wiatr. Drugim zadaniem listwy nośnej jest równomierne rozłożenie ciężaru dachu między powierzchniami nośnymi domu. Im cięższa, bardziej złożona konstrukcja, tym grubsze jest użycie płytki zasilającej.
4. Rigel, napięcie. Identycznie celowo, ale odmiennie rozmieszczone, elementy, absorbujące obciążenie na zadziorów. Poprzeczka pomiędzy zawiesiami w górnej części i dokręceniem w dnie. Również wykonane z drewna, im wyższe położenie śruby i dokręcania, tym grubsze powinny być.
5. Stand, babciu. Pionowe wsporniki, które są umieszczone pod grzbietem lub w środku krokwi. Przenoszą ciężar dachu na wewnętrzne przegrody łożyskowe.
6. Rozpórki. Lub, jak te elementy są również nazywane, nogi podrobów. Rozpórki są ustawione pod kątem do krokwi, łącząc się z kolumnami, tworząc trójkąt, najbardziej stabilną figurę geometryczną. Rozpórki odwracają obciążenie od krokwi do przegrody łożyska, zapobiegając ugięciu. Najczęściej stosowany przy budowie dużych dachów o długości nóg kratownicowych powyżej 5-6 metrów.
7. Skrzynia. Podstawa podłóg z pokrycia dachowego. Najczęściej jest to krata lub bryła. Ciągłe wykonane jest z arkuszy odpornej na wilgoć sklejki i kraty z nieobrzynanych desek. Wybór sposobu skrzynek zależy od tego, co planuje pokryć dach domu.
8. Gables Górna część dachu, mająca kształt trójkąta lub pięciokąta, umieszczona między jej zboczami.

Rodzaje systemów dachowych

Konstrukcja dachu dwuspadowego jest zdeterminowana przez rodzaj jego systemu dachowego, ponieważ jeśli patrzysz na zewnątrz, często wyglądają tak samo, ale najważniejsze jest ukryte pod warstwą pokrycia dachowego. Zestaw elementów nośnych dachu nazywany jest układem, jego skład jest określony przez układ domu, a także zadania, które będzie on wykonywał. Najczęściej eksperci wyróżniają trzy charakterystyczne typy:

• Oburzające Jak sama nazwa wskazuje, w tym przypadku krokwie układane są na wewnętrznej ścianie nośnej, która musi znajdować się dokładnie pośrodku pomieszczenia, czyli pod krawędzią. Poprzez stojaki, ciężar z grzbietu lub stropnicy jest przenoszony na ścianę nośną, minimalizując obciążenie ścinające, którym poddawane są ściany.
• Wiszące. Gdy w domu nie ma przegród, nie ma nic do założenia na krokwiach, to znaczy, że one po prostu zwisają. W takiej sytuacji konstrukcja poddawana jest jednocześnie obciążeniu podczas kompresji i rozszerzania. Dlatego, aby usunąć to napięcie, stabilizując system, wprowadza się dodatkowe elementy: wdech, belki, headstocks.
• Połączone. Łącząc najlepsze z obu systemów, jest uznawany za najbardziej niezawodny. Zastosuj go w przypadkach, gdy wewnątrz budynków kolumny są używane jako podpory wewnątrz domu, a nie ściany. Następnie można zawieszać i zawieszać krokwie, aby wzmocnić konstrukcję dodatkowymi elementami bez zwiększania zużycia materiałów budowlanych.

W przypadku aranżacji przestrzeni poddasza, która nie została przydzielona w oddzielnej formie, należy zastosować różne typy dwuspadowych dachów. Najważniejsze jest, aby w środku było jak najmniej elementów wspierających, ukrywając wewnętrzną przestrzeń użytkową.. Aby to zrobić, śruba jest przesunięta tak wysoko, jak to możliwe, a stojaki na boki, osiągając maksymalną wysokość sufitu, racjonalnie wykorzystują metry kwadratowe.

Odmiany podwójnego dachu

W zależności od urządzenia z dwuspadowym dachem może również wyglądać zupełnie inaczej. Dostępne są następujące opcje:

• Tradycyjny trójkątny. Konstrukcja przypominająca trójkąt równoramienny. Zbocza znajdują się pod tym samym kątem, mają jednakową długość. Dzięki prostemu, ekonomicznemu wzornictwu zyskała popularność w budowie domu ogrodowego, często jest budowana samodzielnie. Stoki mogą być ustawione pod kątem 15-40o. Co więcej, im większy kąt, tym większe zużycie końcowej powłoki.
• Trójkątny asymetryczny. Zbocza takiego dachu nie są takie same: mogą się różnić pod względem nachylenia lub długości. Ma spektakularny, modny wygląd, jednak przemieszczenie się łyżwy nie pozwala na racjonalne wykorzystanie zadaszenia. Pokój dzienny nie jest w najlepszym razie wyposażony na strychu do przechowywania sezonowego.
• Ze złamanymi zboczami. Dzięki stokom, które zmieniają kąt, wygląda jak pięciokąt. W górnej części krokwi ma nachylenie 15-100, a w dolnej 45-500. dzięki temu okazuje się, że poddasze jest maksymalnie efektywne, bez zwiększania zużycia materiałów do budowy dachu. Ponadto, geometria ta nie komplikuje zejścia ze zboczy śniegu, jest dobrze odporna na odrywanie arkuszy pokrycia dachowego od podmuchów wiatru. A jednak jest to najlepsza opcja dla sprzętu na poddaszu mieszkalnym.
• Wielopoziomowy. Rampy rozmieszczone na różnych poziomach, nie zbiegające się w grzbiecie, wyglądają jak dwa oddzielne dachy typu lean-to. Awangardowy wygląd przyciąga wielu architektów, ale praktyczność takiego rozwiązania rodzi pytania.
• Półtwarde. Wygląda jak trójkątny duet, ale z "twistem" - elementami skośnymi nad szczytami, które zapewniają im dodatkową ochronę przed porywistym wiatrem i deszczem.

Różne typy dachów dwuspadowych wyglądają zupełnie wyjątkowo i oryginalnie. Konstrukcja dachu powinna być zgodna z ogólną konstrukcją architektoniczną konstrukcji. Błędny wybór, aby przełamać harmonię struktury, zamieniając piękny projekt w przysadzistą chatę.

Wybór kąta nachylenia

Kąt nachylenia jest wybierany nie w zależności od preferencji estetycznych, ale w oparciu o warunki pogodowe, biorąc pod uwagę pokrycia dachowe. Bardziej strome zbocza o nachyleniu 40-45 stopni budowane są na obszarach o dużej ilości pokrywy śnieżnej, a łagodniejszy o 10-20 stopni w miejscach o silnym porywistym wietrze. Należy pamiętać, że im bardziej stromy stok, tym większe zużycie materiałów, tym większy całkowity koszt dachu. Pamiętaj, aby wziąć pod uwagę wymagania materiału:

1. Płytki, łupki wymagają spadku o co najmniej 22 stopnie, w przeciwnym razie opady przenikają przez połączenia między elementami.
2. Płytka metalowa jest ułożona pod kątem nie mniejszym niż 14 stopni, ponieważ bardzo cierpi podczas podmuchów wiatru, może się odkształcić lub spaść.
3. Miękki dach umożliwia kąt nachylenia do 5-10 stopni, umożliwiając pokrycie zboczy o dowolnej geometrii.
4. Ondulin jest uważany za jeden z najbardziej niezawodnych materiałów i może być stosowany nawet na dachach o nachyleniu poniżej 6 stopni.
5. Profesjonalne arkusze nie powinny być układane pod kątem mniejszym niż 15 stopni, jednak nawet przy tolerowanym nachyleniu pożądane jest, aby traktować zbocza masą uszczelniającą w celu lepszego uszczelnienia.

Biorąc pod uwagę charakterystykę różnych rodzajów dachów, można stworzyć zupełnie wyjątkowy obraz domu, którego spektakularny wygląd nie umniejsza jego praktyczności i wygody.
