Projekt i konstrukcja dachu mansardowego - schematy i

Kiedy ludzie zaczynają budować dom, rzadko myślą, że skład rodziny może wkrótce się zmienić. Co zrobić, jeśli potrzebujesz dodatkowej przestrzeni życiowej, a rozszerzenie mieszkania przez przedłużenia jest niemożliwe ze względu na mały obszar działki? Konstrukcja dachu mansardowego rozwiązuje problem braku miejsca, można go zamontować tylko na przebudowanym domu lub zrekonstruować istniejący dach.

Rodzaje dachów mansardowych

Grupa dachów obejmuje wszystkie rodzaje dachów, pod zboczami, z których można wyposażyć mieszkanie. Zgodnie ze standardami budowlanymi, poddasze odróżnia się od strychu wysokością sufitu odpowiednią do przebywania ludzi i obecności naturalnego światła. Poniższe rodzaje dachów nadają się do instalacji na poddaszu:

1. Gable Klasyczny dach domu, składający się z dwóch stoków. Aby skutecznie wykorzystać powierzchnię poddasza, elementy systemu kratownicowego są przesunięte bliżej ścian. Ze względu na stromość zboczy wysokość ścian bocznych czyni je niezdatnymi do życia, ale w tym miejscu wygodnie jest mieć półki i szafki. Kąt nachylenia nachylonych płaszczyzn dachu domu do zdobienia poddasza powinien być dość stromy, co prowadzi do zwiększenia masy konstrukcji i wyższych kosztów budowy.
2. Zepsuty. Jest to pochyły dach, którego zbocza są utworzone przez dwie płaszczyzny o różnym kącie nachylenia. Górna, pochyła część dachu pozwala podnieść wysokość sufitu do akceptowalnego poziomu na większym poddaszu. Niższe zbocza są bardziej strome niż górne, dlatego lepiej jest spuścić ciecz z powierzchni i nie łapać mas śniegu. Urządzenie dachu mansardowego zepsutego typu jest bardziej skomplikowane i waży bardziej ze względu na masywny system dachowy. Ta opcja jest optymalna dla małego prywatnego domu. Budowa zepsutego dachu to żmudny proces wymagający profesjonalnych umiejętności i doświadczenia.
3. Chetyrekhskatnaya. Hip i pół-hilted odmiany dachu czterospadowego są również odpowiednie do aranżacji pokoju na poddaszu. Hip stoków, częściowo lub całkowicie zastępując dwa szczyty domu, zmniejsza skuteczność tej opcji. A złożoność instalacji i znaczna waga konstrukcji wiążą się z kosztami finansowymi związanymi z położeniem fundamentów i elementów drewnianej ramy dachu. Dlatego umieszczenie strychu pod łukami dachów chetyrehskatnoy tylko rekonstruuje stary dom.

Domy z dachem dowolnego typu mogą być wyposażone w strych, ale praca z bioder, pojedynczo i asymetrycznie jest trudniejsza i droga, lepiej zrezygnować z tych opcji na rzecz bardziej racjonalnego - podwójnego lub zepsutego dachu.

Rodzaje przestrzeni poddasza

Ogrzewana przestrzeń poddasza jest prawdziwą alternatywą dla drugiego piętra mieszkalnego domu drewnianego lub murowanego. Faktem jest, że wzrost liczby pięter budynku wiąże się ze znacznymi kosztami dla fundacji kapitału i budowy schodów. Różne konfiguracje poddasza są stosowane w zależności od dostępnego obszaru i potrzeb właściciela domu:

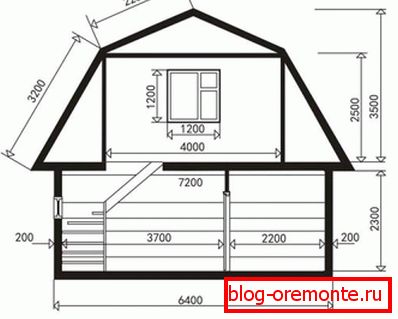

• Pojedynczy poziom. Pod połamanymi lub prostymi stokami dwuspadowego dachu znajduje się tylko jedno mieszkanie. Konstrukcja tego typu poddasza nie wiąże się ze wzrostem ciężaru dachu, dlatego nadaje się do budynków w trakcie budowy i przebudowy. Aby wykonać obliczenia i zbudować rysunek poddasza jednopoziomowego można nawet opanować bez doświadczenia. Zgodnie ze standardami budowlanymi wysokość sufitu w obszarze mieszkalnym powinna wynosić 2,5 m lub więcej.

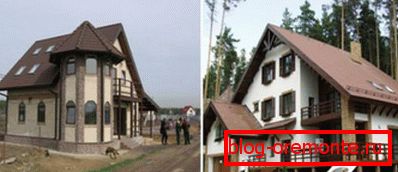

• Pojedynczy poziom ze zdalną konsolą. Konsolowe urządzenie mansardowe umieszczone jest pod asymetrycznym dachem. Aby zwiększyć powierzchnię mieszkania, jego część jest prowadzona do granic obwodu konstrukcji. Wystająca część strychu, oparta na filarach, jest przystosowana do garażu lub garażu. Dach domu z konsolami jest asymetryczny, główna część domu jest pokryta dachem dwuspadowym, a konsola jest łatą o jednym skoku. Konsola z widokiem na poddasze jest wzniesiona, aby zainstalować pionowe okna do naturalnego oświetlenia. Jednakże, aby stworzyć projekt i rysunki o takiej złożoności mogą być wykonane przez profesjonalnych architektów, a złożony schemat systemu kratownicowego nie nadaje się do samodzielnego montażu.
• Dwupoziomowy. Jeśli wysokość dachu przekracza 5 m, to w pokoju na poddaszu można wyposażyć dwie sale znajdujące się na różnych poziomach i połączone klatką schodową. Ten rodzaj strychu nie opiera się na istniejących domach. Obiekty dwupoziomowe są planowane na etapie projektowania, uwzględniane przy tworzeniu rysunków fundamentowych. Wzajemny układ kratownicy został opracowany specjalnie dla złożonej, asymetrycznej geometrii stropów. Drugi poziom strychu oparty jest na kolumnach, więc rzetelność projektu jest bezpośrednio zależna od dokładności obliczeń i profesjonalizmu architekta.

Projektanci mogą tworzyć prawdziwe arcydzieła z konsoli i dwupoziomowych pokoi na poddaszu, korzystając z panoramicznego oświetlenia, wyposażając szklarnię, pokój dziecinny lub sypialnię wypełnioną świeżym powietrzem i światłem, jednak prosta jednopoziomowa konstrukcja jest bardziej odpowiednia do samodzielnego montażu.

Zalety strychu

Właściciele domów starają się wykorzystać każdą okazję, aby zracjonalizować koszty w budownictwie, więc nie przegap okazji, aby skorzystać z przestrzeni pod dachem domu. Ta opcja zwiększenia użytecznej powierzchni domu ma następujące zalety:

1. Minimalna cena 1 kwadratu. m przestrzeni życiowej. Ze względu na to, że wyposażenie strychu nie wiąże się ze wzrostem kosztów budowy fundamentu, koszt każdego metra w domu jest tańszy niż przy budowie dwupiętrowych budynków.
2. Racjonalizacja kosztów ogrzewania. Kieszeń powietrzna pomiędzy podłogą a sufitem poddasza nie pozwala, aby ciepło generowane przez grzejniki wychodziło przez dach. Powietrze nie przekazuje ciepła, więc będzie cieplej na pierwszym piętrze budynku, co prowadzi do oszczędności energii.
3. Gotowy wygląd. Sprzęt poddaszy sprawia, że ​​dom wygląda kompletnie i harmonijnie, pozwala wyposażyć balkon, wiatę lub garaż.
4. Szybkość budowy. Podczas budowy strychu w domu mieszkalnym, dobrze, aby zatrzymać eksploatację na pierwszym piętrze. Szybkość instalacji pozwala na dokończenie pracy na wyposażeniu strychu w ciągu tygodnia.
5. Minimalne koszty. Doświadczeni budowniczowie twierdzą, że nie ma tańszego sposobu na zdobycie kilku metrów kwadratowych.

Aby wyposażyć pokój na poddaszu, długość końcowej ściany budynku musi przekraczać 4,5 m, a powierzchnia domu to ponad 7 metrów kwadratowych. m, zalecana proporcja wysokości do obszaru - ?.

Poddasze pod światło naturalne

Obecność naturalnego oświetlenia jest warunkiem koniecznym, aby przestrzeń poddasza była uważana za mieszkalną zgodnie z kodeksami budowlanymi. Istnieją dwa sposoby na jej uporządkowanie.

• Montaż okien pionowych. Jest to najłatwiejsze i najtańsze wyjście. Okna typu pionowego montowane są na szczytach, dlatego ta metoda nie jest odpowiednia dla dachu czterospadowego i dachu jednostronnego. Optymalny układ okien - na wysokości 1,2 m od podłogi pozwala zmaksymalizować wykorzystanie naturalnego światła w ciągu dnia.

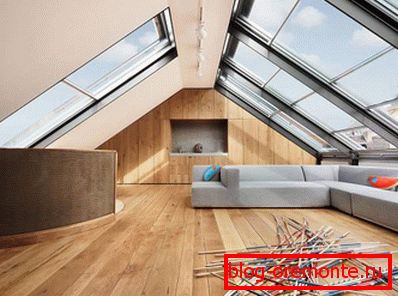

• Montaż panoramicznych okien. Panoramiczne okna również należą do typu pionowego, wyróżniają się dużym obszarem półprzezroczystej konstrukcji. Ich montaż służy do otwarcia widoku na malownicze otoczenie. Ponieważ panoramiczne okno zastępuje dużą część szczytu, jego rama musi być specjalnie wzmocniona, aby utrzymać ciężar dachu. Koszt panoramicznych okien panoramicznych okien czasem przekracza cenę zwykłego pionu.

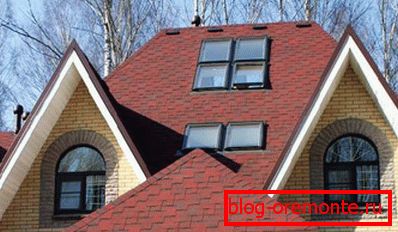

• Montaż okien dachowych. Okna Dormer nie montują szczytów, lecz bezpośrednio w skarpach dachu. Ze względu na swoje położenie są narażone na takie samo obciążenie jak powierzchnia dachu. Okna dachowe wyposażono w wstrząsoodporne, szczelne szkło z powłoką odporną na zabrudzenia i wzmocnioną ramą. Dzięki tym cechom wytrzymują ogromną masę śniegu, nie przeciekają w deszczu, nie odrywają się od ciosów gradu i gałęzi. Produkują one okna dachowe z innym mechanizmem otwierania - zawiasami, obrotami, kombinacjami, są nawet modele, które przekształcają się w mały balkon.

Wybierając okna na poddasze, należy pamiętać, że muszą one być w harmonii z pokryciem dachowym, całkowita powierzchnia okien nie może przekraczać jednej trzeciej powierzchni stoków, a wielkość prześwitującej konstrukcji zależy bezpośrednio od kąta nachylenia.

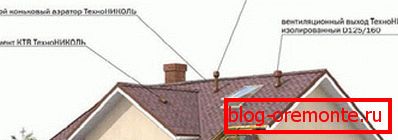

Sprzęt wentylacyjny

Jeśli zamierzasz ogrzać i ogrzać strych, musi on być wyposażony w system wentylacji wymuszonej. Zimna przestrzeń pod dachem jest wentylowana przez okna mansardowe. Na wysokiej jakości ocieplonym strychu, naturalna cyrkulacja powietrza jest utrudniona, co sprawia, że ​​jest duszna, wilgotna i niewygodna. Aby uniknąć takich problemów, konieczna jest instalacja:

1. Aerator rtęciowy. To urządzenie jest zainstalowane wzdłuż połączenia kalenicowego. Poprzez system otworów wydobywa się ogrzane powietrze. Konstrukcja aeratora kalenicowego nie pozwala przeniknąć owadom i wilgoci pod dach.
2. Aeratory punktowe. Aeratory kropkowe są instalowane na dachach płaskich, dachach zwartych i czterospadowych, które nie mają połączenia kalenicowego. Z ich pomocą ciasto dachowe "oddycha", oddaje wilgoć do atmosfery, nie ma kondensatu, co zmniejsza skuteczność izolacji. Układ aeratorów punktowych - 1 sztuka na 20 metrów kwadratowych. m
3. Okapów produktów Poprzez te elementy, znajdujące się pod nawisem dachu, rysowane jest świeże powietrze.

Pracujący system wymuszonej wentylacji powoduje cyrkulację powietrza za pomocą konwekcji - właściwości ciepłego powietrza podnoszą się do góry, uwalniając przestrzeń do zbierania zimnego powietrza z ulicy. To wydłuży żywotność systemu kratownic, pokrycia dachowego, ochroni przed pleśnią i wilgocią, a także stworzy przyjemny mikroklimat na poddaszu.

Są gotowe rysunki dachów mansardowych o standardowych rozmiarach dostępnych do instalacji ręcznie, jeśli jesteś niedoświadczonym budowniczym, wtedy najbezpieczniejszą rzeczą będzie zatrzymanie się na takich opcjach.
