Przesuwane urządzenie dachowe - konstrukcja i rysunki

Zadaszenia dachów są z powodzeniem stosowane w budownictwie domowym: garaże, szopy, szopy, tarasy i altanki. Jest to praktyczny i ekonomiczny sposób ochrony budynku przed opadami atmosferycznymi, wiatrem i chłodem. Jednak urządzenie zrzuca dach odpowiedni dla domów prywatnych.

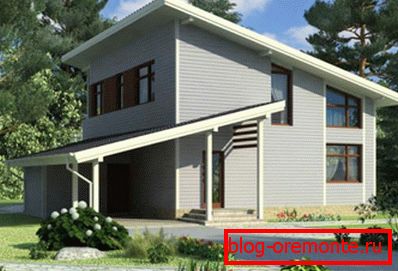

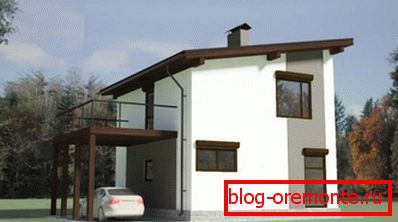

Dzięki temu rozwiązaniu konstrukcyjnemu architekci tworzą odważne projekty z kilkoma nierównomiernie wysokimi nachyleniami. Ogromny plus dachów jednospadowych polega na jego dostępności dla mas właścicieli domów, ze względu na niski koszt użytych materiałów i łatwość instalacji. W tym artykule dowiesz się, jak zaprojektować system z jednym dachem, jak obliczyć nachylenie rampy i zbudować ją własnymi rękami.

Zadać dach

Najczęściej określenie "pojedynczy" oznacza dach o jednym nachyleniu. Nachylenie, którego nachylenie jest ustalane przez prosty system kratownicy, opiera się na ścianach nośnych budynku i wewnętrznych ściankach działowych, jeśli takie istnieją. Jako materiał pokryciowy stosuje się miękkie dachówki, ondulinę, nawierzchnie, dachówki metalowe lub euro łupkowe. Istnieją dwa rodzaje dachów:

1. Wentylowany. Konstrukcja przewietrzanego dachu nadaje się do wyposażenia otwartych tarasów i altan, wykorzystywanych w okresie letnim. Nachylenie stoku takiego dachu zmienia się w granicach 3-6 stopni. Instalacja dachu typu wentylowanego nie oznacza ocieplenia, a czasem wykończenia szczytowego.

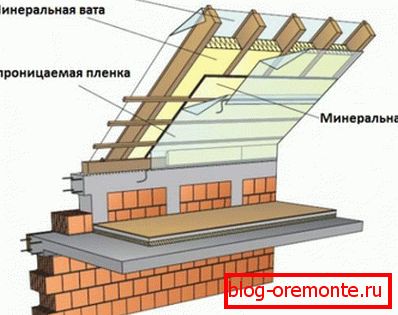

2. Niewentylowany. Nachylenie dachu o pojedynczym nachyleniu typu niewentylowanego wynosi 2-25 stopni, w zależności od rodzaju zastosowanego pokrycia dachowego. Ta opcja służy do nakładania się na pomieszczenia, eksploatowane przez cały sezon budynki mieszkalne, ogrzewane garaże. Niewentylowany dach starannie izolowany, uszczelniony w celu zmniejszenia strat ciepła.

Cechą charakterystyczną nachylonych dachów jest to, że jedno płaskie nachylenie nie zapewnia niezależnego zejścia mas śnieżnych w zimie, szczególnie, jeżeli w konstrukcji zastosowano materiał pokryciowy o szorstkiej strukturze. Dlatego możliwe jest, że w szczególnie śnieżne zimy właściciel domu będzie musiał wziąć łopatę.

Mocne strony szopy

Coraz częściej projektanci i programiści rezygnują ze złożonych projektów na rzecz pojedynczego dachu. Jest to łatwo wyjaśnione przez jego zalety:

• Niski koszt. Ze względu na oszczędność materiałów budowlanych, montaż jednostronnego dachu jest 2-2,5 razy tańszy niż podwójny stok tego rozmiaru.
• Prostota. Konstrukcja systemu dachowego z jednym nachyleniem dachu jest prosta do samodzielnego montażu. Nawet przy niewielkim doświadczeniu w budownictwie, tylko początkujący rzemieślnik poradzi sobie z pracą, mając rysunek i niezbędne narzędzie.
• Wysoka odporność na porywisty wiatr. Dach jednospadowy jest najbezpieczniejszym rozwiązaniem, jeśli miejsce znajduje się w obszarze o stałej róży wiatrów, najważniejsze jest prawidłowe określenie strony nawietrznej i ukierunkowanie rampy wzdłuż niej.
• Zmniejszone koszty ogrzewania. Ponieważ odległość między stropem a stropem w jednostronnym dachu jest mniejsza niż w innych typach, ogrzewane pomieszczenia nie schładzają się, co oznacza, że ​​straty ciepła podczas ogrzewania domu stają się mniejsze.
• Dostępność projektu. Nawet jeśli sam nie jesteś w stanie wykonać rysunku, istnieje ogromna liczba gotowych, obliczonych projektów ze szczegółowymi diagramami systemu kratownic i węzłów w Internecie oraz literatury budowlanej.
• Łatwość konserwacji. Konstrukcja zadaszonego dachu pozwala w dowolnym momencie ocenić stan systemu dachowego, wymienić uszkodzone części, wzmocnić materiał pokrycia dachowego niezależnie, bez angażowania wynajętych dekarzy, których usługi są drogie.

Rodzaje systemu kratownic

System elementów więźby dachowej to rama, która sama się nosi i rozkłada ciężar dachu wokół obwodu ścian nośnych, zapewniając stabilność konstrukcji. W zależności od umiejscowienia podpór przydzielić dwa rodzaje krokwi:

1. Oburzające Ta metoda organizacji systemu kratownicowego polega na zastosowaniu wewnętrznych ścianek działowych w celu uzyskania dodatkowego wsparcia. Na ścianie wsporczej, znajdującej się pośrodku pomieszczenia, zainstaluj stojaki podtrzymujące nogi krokwi pośrodku. Jeśli użyjesz dwóch wewnętrznych przegród łożyskowych, możesz w ten sposób zablokować budynki o szerokości do 16 m.
2. Wiszące. Jest to bardziej złożony system kratownicowy, który polega wyłącznie na ścianach zewnętrznych, dlatego do jego stabilizacji wymagane są dodatkowe elementy pomocnicze. Największa szerokość budynku, który może być wyposażony w wiszące krokwie, wynosi 7,5 m, a to wymaga dość skomplikowanej konstrukcji dwóch rozpórek, główki i zaciągnięć. Aby poprawnie obliczyć system wiszącej kratownicy wymaga głębokiej wiedzy i doświadczenia.

Podstawą konstrukcji systemu kratownic wiszących lub nylonowych jest szczegółowy rysunek odzwierciedlający dokładne wymiary i wzajemne rozmieszczenie elementów oraz sposób mocowania głównych zespołów.

Skład systemu kratownicowego

Jednopasmowa konstrukcja zadaszenia dla budowli o szerokości do 4,5 metra typu morskiego obejmuje ograniczoną liczbę elementów. Podstawą systemu kratownic jest mauerlat wykonany z wytrzymałego drewna o wymiarach 150x150 mm. Jest on przymocowany do górnego wykończenia budynku wzdłuż ścian, na których są zamontowane zbocza. Aby utworzyć nachylenie dachu, ściany są wznoszone na różnych wysokościach. Dach wymaga również krokwi, wykonanych z desek o wymiarach 50 x 150 mm. Od tapety na końcach deski, wykonuje się węzłówki do mocowania krokwi do płytki mocującej. Nogi montuje się na belce zasilającej, wkładając ją do nacięcia, mocując za pomocą metalowych narożników.

Aby równomiernie rozłożyć ciężar pokrycia dachowego na wszystkie nogi kratownicy, wymagane jest zainstalowanie listwy. W przypadku miękkich rodzajów pokryć dachowych, które nie są w stanie zachować własnego kształtu, stosuje się ciągły rodzaj poszycia z odpornych na wilgoć arkuszy sklejki. Jeśli stosuje się profilowane blachy lub płytki, wystarczy przybijać listwy 25 x 50 mm przez krokwie o rozstawie 20-13 cm. Skomplikowany system dachowy dachu składa się z naciągu, rozpórek, stojaka i wrzeciennika. Wszystkie elementy wykonane są z drewna pierwszego gatunku, suszone do optymalnej wilgotności 15-18%, szlifowane i impregnowane antyseptycznie.

Ważne jest, aby zachować równowagę między złożonością systemu kratownicowego a przekrojem jego elementów - poprzez komplikowanie projektu zwiększa się jego ciężar. Zalecany rozmiar krokwi oblicza się na podstawie tymczasowych i trwałych obciążeń działających na dach lub ustalonych zgodnie z tabelami wartości końcowych, biorąc pod uwagę długość i podział nóg, rodzaj drewna.

Obliczanie nachylenia zbocza

Pochylony dach jest dobry, ponieważ jeśli odpowiednio zorientowany wzdłuż wiatru wzrośnie i wybierze optymalne nachylenie, wytrzyma silny wiaterek, który zniszczy podwójny stok. Aby wybrać kąt nachylenia zbocza, należy wziąć pod uwagę 2 parametry:

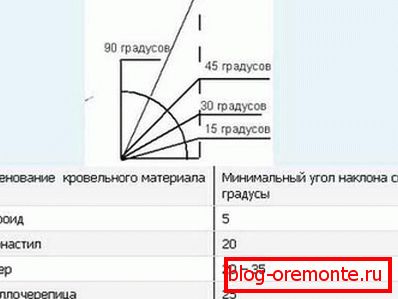

1. Używany materiał na pokrycia dachowe. Jeśli wybrałeś materiał na dach przed projektem, wówczas głównym kryterium wyboru nachylenia będą zalecenia producenta dotyczące jego instalacji. Płytka metalowa instalowana na zboczach pod kątem 30 stopni, łupek - 20-30 stopni, falista - od 8 stopni, dachy rolowane - od 5 stopni.
2. Warunki klimatyczne. Jeśli budowa ma miejsce w regionie z dużą ilością opadów, lepiej jest położyć nachylenie 20-25 stopni, przez które woda płynie grawitacyjnie, a masy śniegu ześlizgują się. Natomiast w przypadku obszarów wietrznych lepiej nadają się płaskie stoki o stromości 3-10 stopni z niskim nawiewem.

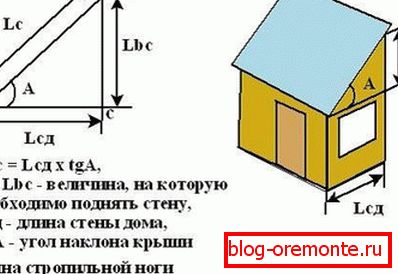

3. Należy zauważyć, że wzrost nachylenia dachu zwiększa koszt budowy ze względu na bardziej złożony system kratownic i zużycie materiałów dachowych. Znając rozmiar skrzynki w domu i określając kąt nachylenia, należy wykonać schematyczny rysunek, który jest łatwy do określenia powierzchni dachu, długości krokwi i różnicy między wysokościami ścian za pomocą formuł geometrycznych.

Budowa dachu montażowego jest świetną opcją, jeśli chcesz szybko i niedrogo zablokować budynki lub zamontować wiatę do domu. Ponadto jest to doskonały powód, by doskonalić umiejętności budowlane, nie ryzykując zepsucia dachu z powodu złej jakości pracy.
