Przesuwne wsparcie dla krokwi, zastosowanie przesuwnego

Pomimo dużej ilości nowoczesnych materiałów budowlanych, wyróżniających się długą żywotnością i przystępnym kosztem, naturalne drewno nie traci wiodącej pozycji w budownictwie prywatnym od stuleci, dzięki bezpieczeństwu środowiskowemu i wyjątkowej efektywności energetycznej. Jednak budowa domów w kształcie pręta lub kłód podnosi jeden problem - silny skurcz konstrukcji, który nie pozwala na jej blokowanie natychmiast po zakończeniu budowy. Ze względu na tę szczególną właściwość materiału nie można natychmiast przystąpić do dekoracji wnętrz i przenieść się do nowego domu. Aby zapobiec deformacji dachu podczas skurczu, pomoże specjalne urządzenie - krokwie ślizgowe, które opiszemy w naszym artykule.

Urządzenie

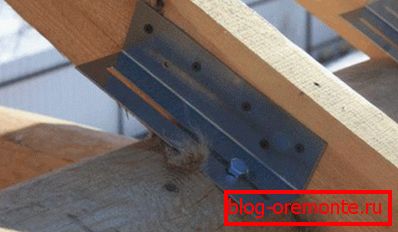

Przesuwne podpory dla krokwi nazywają specjalne urządzenie, które jest niezbędne do połączenia ze sobą elementów ramy kratownicy, ale pozostawia je z małą rezerwą mocy, zapobiegając deformacji konstrukcji podczas skurczu. W życiu codziennym te elementy złączne są często nazywane suwakami lub płozami. Składają się z dwóch części, z których jedna jest nieruchoma, a druga jest w stanie ześlizgnąć się. Wsporniki przesuwne wykonane są z mocnego, odpornego na korozję metalu, który może wytrzymać duże obciążenia. Zalety tej metody montażu krokwi:

• Zdolność dachu do zmiany geometrii w procesie skurczu, dzięki czemu konstrukcja dachu może być wykonana natychmiast po zakończeniu budowy drewnianego domu, bez czekania na całkowite wyschnięcie drewna.
• Ułatwianie procesu mocowania krokwi. Zastosowanie specjalnych elementów ruchomych zmniejsza udział pracy ręcznej w montażu ramy krokwi, skraca czas przebywania na pokryciu dachowym.
• Zapewnia bezpieczne dopasowanie. Fabryczne łożyska ślizgowe przechodzą kilka etapów kontroli jakości, dzięki czemu są odporne na obciążenia śniegowe i wiatrowe, którym poddawane są krokwie podczas pracy.

Należy wziąć pod uwagę, że ruchome elementy mocujące do krokwi poddawane są intensywnym obciążeniom podczas pracy, dlatego są wykonane tylko ze stali o wysokiej wytrzymałości i niskiej zawartości węgla o grubości co najmniej 2 mm.

Funkcje

Skurcz - proces zmiany wielkości drewnianych budynków ze względu na spadek wilgotności drewna, który trwa 1-3 lata od daty budowy. Najbardziej aktywny skurcz występuje w pierwszym roku, w którym dom może stać się niższy o 1-2 szerokości 1-2 koron. To właśnie z powodu tej właściwości drzewa nie zaleca się wykonywania pokrywania dachów natychmiast po zakończeniu budowy. Przesuwne wsparcie dla krokwi rozwiązuje ten problem, wykonując następujące funkcje w konstrukcji ramy kratownicy:

1. Zapobiegać deformacji krokwi w procesie kurczenia się domu drewnianego. Dzięki takiemu ruchomemu systemowi nogi krokwi dostosowują się do wielkości i geometrii konstrukcji, kompensując obciążenia ekspansyjne, którym poddawane są ściany łożysk.
2. Zapewnienie mobilności ramy podczas pracy. Drewno to naturalny materiał, który podczas pracy, nawet po zakończeniu procesu skurczu, może zmienić jego wilgotność i wielkość. Mówi się, że domy drewniane "oddychają", więc dachowa konstrukcja dachu powinna się do nich dostosować, zmieniając również wymiary wraz ze wzrostem lub spadkiem wilgotności.

Zwróć uwagę! Wiele osób uważa, że ​​jeśli krokwie i skrzynia domu wykonane są z tego samego materiału, wówczas system kratownicy w procesie skurczu nie zostanie zdeformowany. W rzeczywistości skurcz różnych węzłów budowlanych jest nierówny. Kiedy tak się dzieje, rozmiar i geometria elementów ramy są zmieniane w kilku płaszczyznach jednocześnie.

Gatunek

Zastosowanie ruchomych elementów mocujących do mocowania nóg krokwi do mauerlat jest jedynym sposobem, aby zapobiec deformacji dachu podczas kurczenia się drewnianych domów. Z reguły suwaki mają raczej typową konstrukcję składającą się ze statycznej prowadnicy i naroża z pętlą, która porusza się wzdłuż niej. Istnieją następujące typy elementów złącznych do urządzeń mobilnych:

• Typ otwarty Łączniki przesuwne do krokwi typu otwartego są składaną strukturą składającą się z prowadnicy, mocno przymocowanej do nogi krokwi i narożnika, który jest przymocowany do płyty mocującej ramy krokwi. Różne modele różnią się tylko 2 czynnikami: liczbą otworów montażowych, które mogą wynosić od 1 do 5, a także rezerwą mocy. Minimalna rezerwa mocy łożyska ślizgowego wynosi tylko 60 mm, a minimalna - 160 mm. Im większy jest ten parametr, tym lepsze zabezpieczenie chroni przed deformacją, zapewniając maksymalną mobilność krokwi.
• Typ zamknięty. Przesuwane wsparcie krokwi zamkniętych, w odróżnieniu od otwartych, nie zbiera się i nie rozumie. Jest to solidna, monolityczna konstrukcja, która jest sprzedawana i instalowana natychmiast po złożeniu. W tym przypadku róg przymocowany do płytki mocującej ma pętlę, przez którą podczas procesu mocowania uchwytu prowadnik jest utrzymywany i przymocowany do krokwi.

Profesjonalni konstruktorzy dachów uważają, że ruchome uchwyty do krokwi typu otwartego są o wiele wygodniejsze w montażu, zwłaszcza jeśli rama kratownicy jest montowana przez niedoświadczonego pracownika. Z drugiej strony, zamknięte podpory są bardziej niezawodne w działaniu, a także wytrzymują duże obciążenia.

Technologia montażu

Proces montażu ramy kratownicy dachowej za pomocą ruchomych uchwytów niewiele różni się od standardowej procedury. OchWymaga to jednak maksymalnej dokładności wymiarowej przy produkcji elementów, a także ekspozycji pod tym samym kątem pomiędzy podstawę dachu i koniec stopy kratownicy podczas jej instalacji. System kratownicy jest instalowany w następującej kolejności:

1. Najpierw na ścianach nośnych stosu domów mauerlat. Ten element ramy kratownicy dachu wykonuje funkcje podparcia, równomiernie rozkładając obciążenie między podporami i przenosząc je na fundament. W domach z bali lub domów, górne felgi mogą wykonywać funkcję Mauerlat.
2. Wykonaj szablonowe nogi kratownicowe, które staną się modelem do wykonania wszystkich pozostałych konstrukcji krokwi.
3. Pod koniec każdej stopy kratownicy wypij drinka pod kosiarką. Doświadczeni rzemieślnicy zauważają, że w żadnym wypadku nie należy przecinać płyty mocowej, ponieważ zmniejsza to jej wytrzymałość i nośność.
4. Najpierw zainstaluj pierwszą i ostatnią parę kratownicową, uważnie sprawdzając kąt między elementami za pomocą zweryfikowanego poziomu budynku.
5. Podparcie dla krokwi opiera się na dolnym końcu nogi. Aby zapewnić niezawodne mocowanie, konieczne jest zamocowanie prowadnicy i suwaka za pomocą 2-3 łączników.
6. Górne końce nóg kratownicy w obszarze połączenia kalenicowego są mocowane za pomocą gwoździ lub metalowych płyt połączonych za pomocą kołków, zapewniając ruchomość konstrukcji.
7. Pomiędzy pierwszą a ostatnią wiązką napręż przewód, a następnie zainstaluj pozostałą część konstrukcji.

Pamiętaj, że wybór długości ruchomego uchwytu prowadnicy zależy od możliwej wielkości skurczu w domu. Im większa wilgotność drewna użytego do budowy, tym większa musi być wielkość sanek.
