Rura kanapkowa do komina - jak zainstalować własne dłonie

23-01-2018
Dach

Jeśli wydaje ci się, że instalacja komina jest tylko opieką szczęśliwych właścicieli kominka, to najprawdopodobniej planujesz dostać tylko prywatny dom. Właściciele domów z doświadczeniem w swoim doświadczeniu wiedzą, że ten element systemu grzewczego jest również potrzebny dla kotłów gazowych, za pomocą których dom jest ogrzewany i organizuje się dostarczanie ciepłej wody, do pieców w kąpieli.

A co z rosyjskiego nie lubi dobrej kąpieli? Każde urządzenie wytwarzające ciepło wymaga rury do wyprowadzania mieszaniny gazów składającej się z powietrza i produktów spalania paliwa z pomieszczenia do atmosfery. Aby wykonać tę pracę, doświadczone piece polecają kominy kanapkowe i to, czym one są, jak instalacja odbywa się własnymi rękami, a dzisiejszy artykuł powie Ci, jak przejść przez dach.

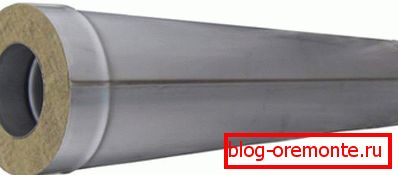

Rury z podwójnym obiegiem z izolacją termiczną Podwójna rura z izolacją termiczną

Konstrukcja rury w kształcie kanapki

Wszystko, co wiąże się z urządzeniami grzewczymi, wiąże się z ryzykiem pożaru, szczególnie w drewnianych domach. Statystyki mówią, że ponad połowa pożarów ma miejsce, ponieważ właściciele domów nieprawidłowo wykonali instalację komina własnymi rękami. Aby ułatwić to zadanie i chronić dom przed ogniem, użyj rurki kanapkowej do komina. Na pierwszy rzut oka wyglądają jak zwykłe produkty ze stali nierdzewnej, ale w rzeczywistości mają strukturę trójwarstwową:

Konstrukcja rury podwójnego obwodu
  1. Wewnętrzny kontur. Cylinder o przekroju okrągłym ze stali nierdzewnej o zwiększonej wytrzymałości nie mniejszej niż 1 mm z dodatkiem cynku lub molibdenu. Rura wewnętrzna wykonana jest z blachy metalowej, poprzez spawanie w celu uzyskania uszczelnionego szwu. Ze względu na wysokie właściwości antykorozyjne, stal stopowa nie niszczy interakcji z wodą.
  2. Warstwa izolacyjna. Pomiędzy obwodem wewnętrznym i zewnętrznym znajduje się warstwa izolacyjna spełniająca dwie ważne funkcje: "blokuje" ciepło wewnątrz rury, zapobiegając nagrzewaniu otaczających materiałów i nie dopuszczając do ochłodzenia dymu podczas przechodzenia przez rurę, aby sadza nie osiadała na jej ściankach. Jako izolacja termiczna stosuje się materiały włókniste o najwyższej klasie odporności ogniowej o temperaturze pracy do 700 stopni, na przykład wełny mineralnej bazaltowej. Warstwa izolacyjna pomiędzy obwodami wynosi 40-60 mm, a gęstość izolacji wynosi 12o kg na metr sześcienny.
  3. Zewnętrzna obudowa. Zewnętrzna skorupa rury kanapkowej, wykonana ze stali nierdzewnej lub innego metalu. Szew obudowy jest wykonywany za pomocą spawania laserowego, który nie uszkadza warstwy galwanicznej ze stali nierdzewnej, chroniąc ją przed korozją. Koszt rur z mosiądzu i miedzi znacznie zwiększa koszt układania komina, a instalacja jest uzasadniona spektakularnym wyglądem.

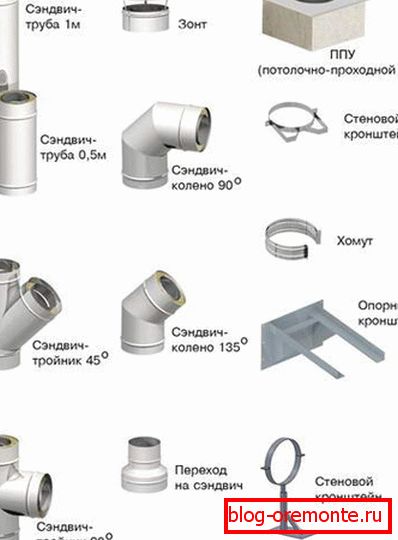

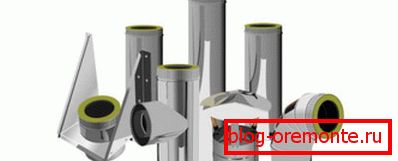

Dodatkowe elementy dwuprzewodowego komina Dodatkowe elementy dwuprzewodowego komina

Rury typu sandwich składają się z dodatkowych elementów: prostych odcinków, gałęzi, trójników. Średnica produktów zależy od producenta, więc musisz kupić wszystkie części komina jednej firmy, które są idealnie dopasowane do siebie.

Zalety rur wielowarstwowych

Kominy na kanapki w porównaniu do konwencjonalnej stali nierdzewnej kosztują więcej dla właściciela domu, ale ich koszt wzrasta ze względu na większe bezpieczeństwo i niezawodność takiego systemu, zwłaszcza jeśli instalacja odbywa się ręcznie. Ich zalety obejmują:

  • Doskonała izolacja. Wewnętrzna warstwa izolacji termicznej chroni otaczające elementy systemu kratownicy przed ogniem i utrzymuje ciepło wewnątrz rury. Rura wielowarstwowa świetnie nadaje się do instalowania zewnętrznych kominów, które nie prowadzą przez dach. W większości regionów Rosji ich instalacja jest możliwa tylko wtedy, gdy rura jest izolowana własnymi rękami lub podczas produkcji.
  • Bez kondensacji. W konwencjonalnych rurach, ze względu na różnicę temperatur wewnętrznych i zewnętrznych, wewnątrz tworzy się kondensat, który gromadzi się na stosach, ostatecznie niszcząc komin. W rurach warstwowych ze względu na izolację cieplną nie następuje przejście dymu z pary do cieczy. Skład podwójnych przewodów
  • Łatwa konserwacja. W rurach warstwowych dym, przechodząc z paleniska do atmosfery, nie stygnie, więc osady sadzy nie tworzą się na ścianach, w przeciwieństwie do jednokierunkowych rur wykonanych ze stali nierdzewnej. Dzięki temu komin, nawet jeśli jego średnica nie jest duża, nie wymaga częstego czyszczenia.
  • Łatwość. Posiadając niemal równomierne ogniotrwałe właściwości, kanapka kominowa waży kilka razy mniej niż cegła, więc jej instalacja nie wymaga wzmocnienia fundamentu.
  • Estetyka. W porównaniu z jednokonturową rurą wykonaną ze stali stopowej, izolowaną termicznie własnymi rękami, rurki warstwowe wyglądają schludnie i są bardziej reprezentacyjne.
  • Łatwa instalacja. Dzięki mocowaniu kołnierzowym lub bagnetowym, rura kanalizacyjna może być łatwo złożona własnymi rękami, a komin przechodzi przez dach.
Kominek kanapkowy

Aby obliczyć komin własnymi rękami, instrukcja jest wymagana dla urządzenia grzewczego ze wskazaniem mocy i wielkości wlotu, na podstawie tych danych określają średnicę rury niezbędną do zapewnienia ciągu.

Zasady instalacji komina kanapkowego

Aby korzystać z grzejnika bez obawy przed ogniem, zatrucie tlenkiem węgla, należy ułożyć komin, kierując się zasadami bezpieczeństwa przeciwpożarowego i przepisami budowlanymi:

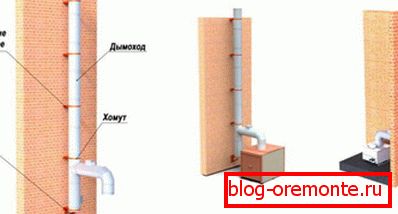

Wyjście komina przez ścianę i dach Wewnętrzne i zewnętrzne umiejscowienie komina
  1. W miejscach, gdzie wymagane jest przejście komina przez sufit, ściany lub dach, wymagany jest montaż dodatkowej izolacji cieplnej za pomocą stalowego kanału lub rury odgałęźnej.
  2. Nie podłączaj rurki warstwowej bezpośrednio do wlotu grzejnika. Zaleca się zastosowanie rury kanapkowej na zewnętrznych częściach komina, gdy przejście przez ścianę lub dach zostało już zakończone.
  3. Miejsca, w których przejście przez komin w bezpośrednim sąsiedztwie ścian, chronione przez arkusze materiałów ogniotrwałych, takich jak azbest.
  4. Jeśli instalacja odbywa się ręcznie, upewnij się, że długość sekcji poziomych, które mają negatywny wpływ na siłę ciągu, nie przekracza 100 cm.
  5. Średnica rury kanalizacyjnej wykonanej ze stali na całej długości nie powinna być mniejsza niż rura wlotowa podgrzewacza.
  6. Komin stalowy musi być złożony własnymi rękami, tak aby złącza nie spadły na przejście rury przez dach.
  7. Aby przejść przez dach do szczeliny między elementami systemu kratownicowego, użyj łuków. Rury warstwowe mają boczne części o kącie 45 stopni, jeśli potrzebujesz obrotu o 90 stopni, potrzebujesz dwóch gałęzi.
  8. Średnica wszystkich elementów komina musi być taka sama, aby w złączach nie powstawały szczeliny. Do uszczelnienia złącza stosuje się stalowe zaciski i ognioodporne uszczelnienie.
  9. W dolnej części komina wykonuje instalację rewizji, drzwi lub szyb, przez które kontrolują stan komina.
Złóż połączenie

Instalacja wewnętrznego konturu rury odbywa się "przez kondensat", czyli każdy kolejny element jest wkładany do wnętrza poprzedniego. I zewnętrzna obudowa jest połączona "przez kondensat", przeciwnie, kładąc górny segment na dolnym.

Sekwencja instalacji

Instalacja komina вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

Instalacja komina

Montaż trójników, kolanek i łuków odbywa się za pomocą wsporników przymocowanych do ścian co 2 m. Komin jest kładziony na dachu w odległości 50-150 cm od najwyższego punktu, a jego wysokość musi być co najmniej 0,5 m wyższa od grzbietu. Instalacja komina с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
