Rura odpływowa do dachów płaskich - urządzenie i instalacja

Głównym wrogiem jakiegokolwiek dachu jest woda, której destrukcyjne działanie prowadzi do skrócenia okresu użytkowania materiału pokrycia dachowego, przecieków. Dwuspadowe, czterospadowe, a nawet jednospadowe dachy mają coś do przeciwdziałania rozmrożonym i deszczowym. Są to ich zbocza, dzięki stokom, których wilgoć, nie zatrzymująca się na dachu, zsuwa się w dół. Dachy płaskie są mniej chronione, kałuże gromadzą się na płaskiej powierzchni i nie mają czasu na wyschnięcie.

Stagnacja wody metodycznie niszczy warstwę wodoszczelną, dodatkowo gromadzi się w nich kurz, na który nakłada się wiatr, tworząc podłoże bagienne. Nasiona roślinne uwięzione w tej "glebie" kiełkują i niszczą ciasto dachowe z korzeniami. Aby uniknąć wydłużenia okresu użytkowania, płaskie dachy są wyposażone w system odwadniający, który odprowadza wodę z powierzchni do kanalizacji burzowej.

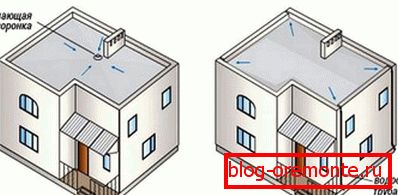

System odwodnienia dachu płaskiego

System odwodnienia dachu płaskiego — совокупность элементов, осуществляющих сбор, перенос и выброс воды, оказавшейся на поверхности кровли в результате выпадения осадков или таяния снега. Водосток с крыши оборудуют следующих видов:

1. Niezorganizowany. Polega na tym, że woda po prostu zsuwa się ze stromych zboczy. Ta metoda samoodpływu stosowana jest w prywatnych domach z dwuspadowymi dachami, ale nie nadaje się do konstrukcji z płaskim dachem.

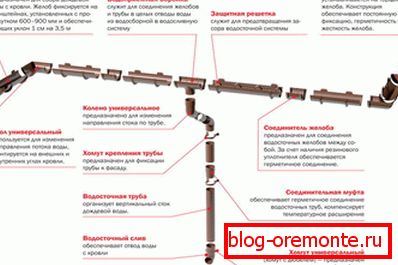

2. Zewnętrzne. Składa się z przymocowanych do szyny wiatrowej lub krokwi rynny i rur spustowych. Pod wpływem siły grawitacji ze względu na nachylenie dachu, woda jest usuwana ze zboczy i odprowadzana do rury odpływowej lub prysznica. Zewnętrzny spust stosowany jest do odprowadzania wody z płaskiego dachu niewielkiego obszaru, w szczególności w przypadku struktur gospodarczych.
3. Wewnętrzny. Charakterystyczną cechą odpływu wewnętrznego jest to, że układa się go wewnątrz tortu dachowego. Został zaprojektowany, aby sprostać specyfice płaskiego dachu.

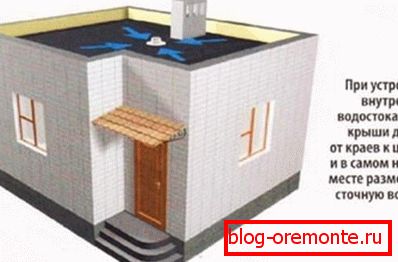

Wewnętrzny spust płaski dach

Wewnętrzny spust płaski dach nie jest umieszczony na zewnątrz, ale pod warstwami hydroizolacji, izolacji. Składa się z:

• Lejki rynnowe zainstalowane na powierzchni dachu, w niskich miejscach, zbudowane z razuklonke. Funkcja lejka - zbieranie i filtrowanie wody stopionej i deszczowej padającej na dach.
• Poziome rury spustowe, które są instalowane pod warstwą izolacji i izolacji pod nachyleniem, jeśli drenaż grawitacyjny jest zainstalowany lub bez spadku, jeśli próżnia.
• Pionowe rury spustowe, które zbierają wodę płynącą z rur poziomych i odprowadzają do kanalizacji burzowej.

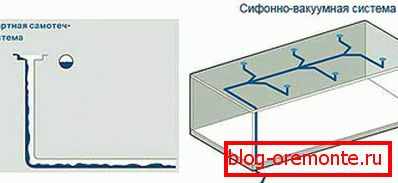

Zgodnie z metodą ruchu wody w systemie odwadniającym jest grawitacja i próżnia. Zasada działania odpływu próżniowego polega na tym, że opady całkowicie wypełniają rury, tworząc kolumnę wody, podczas schodzenia w dół powietrze podnosi się najpierw, tworząc środowisko próżniowe, a następnie odprowadza wodę z leja odpływowego, jakby je ssało. W obszarach z ciężkimi prysznicami doświadczeni dealerzy zalecają instalację systemu próżniowego, który radzi sobie szybko z dużą ilością wody, a nawet samoczyszczący ze względu na szybki ruch rur.

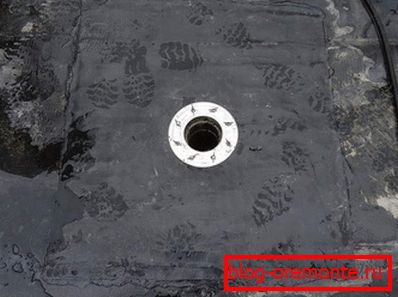

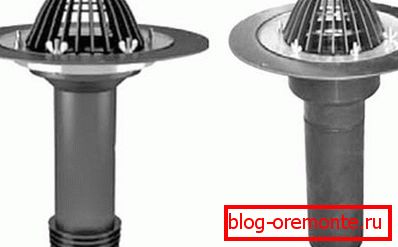

Konstrukcja lejka spustowego

Rura spustowa na płaskim dachu spotyka się z gromadzeniem i odbiorem wody gromadzącej się na powierzchni. Składa się z:

• Dolna część, która jest zamontowana w podstawie płaskiego dachu.
• Uszczelnij, hermetycznie łącząc górną i dolną część leja odpływowego.
• Górna część, przechodząca w grubość izolacji i hydroizolacji.
• Kratka ochronna, która znajduje się nad dachem i chroni lejek odpływowy przed wnikaniem dużych zanieczyszczeń i powstawaniem zatorów.

Szczelność połączeń między elementami rynny odpływowej jest warunkiem skutecznego działania systemu odwadniającego. Podczas badania płaskiego dachu po wykryciu wycieku w 70% przypadków problemem było przenikanie wody między stawami części lejka.

Rodzaje drenów

Rampa dachowa może być wykonana z ocynkowanego metalu, miedzi lub polichlorku winylu. Kopie ocynkowane częściej niż inne, dzięki przystępnej cenie. Lejki miedziowe ze względu na koszty transcendentalne nie zyskały na popularności, tym bardziej, że nie są łączone z wszystkimi materiałami pokryciowymi. Wyroby z PCV doskonale nadają się do montażu na miękkich płytkach, sznurkach, undulinach.

W wyspecjalizowanych sklepach dostępne są następujące typy lejów odprowadzających:

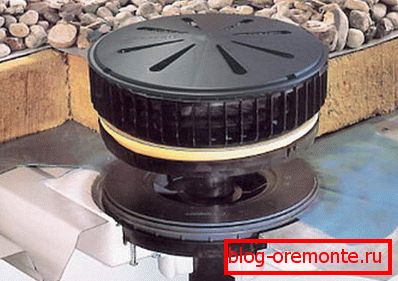

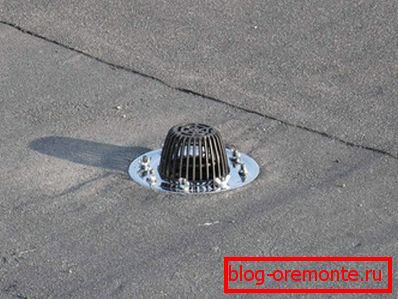

1. Kolpakovye. Zrozum, że przed tobą lejek kolpakovaya, pomoże siatki ochronne, przypominające czapkę lub szkło, górujące nad powierzchnią dachu. Nie tylko radzi sobie z dużym przepływem wody, ale także filtruje ją z dużych zanieczyszczeń, zapobiegając zapychaniu drenu.



2. Mieszkanie. Lejek, który jest zainstalowany na poziomie powierzchni dachu, jest montowany na obsługiwanych dachach płaskich, pokrytych dachówką lub asfaltem.

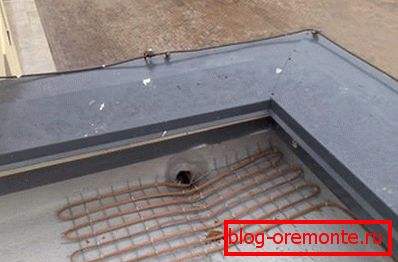

3. Podgrzewany. Taki lejek jest ogrzewany za pomocą zainstalowanego w nim kabla termicznego, ogrzewającego śnieg, zapobiegającego tworzeniu się skorupy lodowej, która zapobiega odpływowi.



4. Z zwolnieniem pionowym lub poziomym.

Zasady instalacji rur spustowych

Zakładając rury wydechowe, profesjonalni dekarzi stosują się do następujących zasad:

• Umieść kratery w miejscach położonych poniżej głównego poziomu dachu. Nachylenie między podstawą a lejkiem powinno wynosić co najmniej 2 stopnie, w odległości 50 cm, aby wzrosnąć do 5 stopni. Nachylenie, gdy płyty izolacyjne razuklonke, keramzyt lub beton.
• Lejki odprowadzające wodę są rozmieszczone równomiernie na powierzchni płaskiego dachu w tempie 1 sztuki na 25 metrów długości.
• Niezależnie od powierzchni dachu, minimalna liczba lejków spustowych wynosi dwa. Podobnie jak w przypadku zatkania odpływu lub podczas ulewnego deszczu, drugi zapewni lejka, który jest niesprawny lub nie poradzi sobie z dużą ilością wody.
• Najmniejsza dopuszczalna odległość między studzienkami kominowymi - 50 cm, a od krawędzi dachu - 1 m.

Procedura instalacji

Wykonaj instalację lejków odprowadzających na płaskim dachu w następujący sposób:

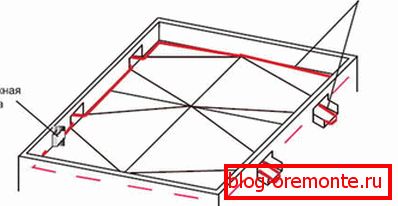

1. Powierzchnia dachu podzielona jest na geometryczne kształty o równej powierzchni, organizując zbocze do środka wypełniając glinę, izolację lub wylewając beton. W tym przypadku dolna część leja jest zainstalowana w podstawie dachu, łącząc się z poziomą rurą spustową.





2. Po ułożeniu izolacji i hydroizolacji łączę górną część lejka z dnem za pomocą uszczelki typu O-ring.
3. Plastikowy fartuch, który znajduje się w górnej części lejka, jest umieszczony pomiędzy górną i dolną warstwą pokrycia dachowego i zabezpieczony fartuchem przyspawanym bitumem.



4. Następnie przykryć pokryciem dachowym za pomocą masy uszczelniającej lub bitumu na dach i utworzyć kratkę ochronną.
5. Sprawdzają szczelność połączeń i skuteczność odpływu za pomocą prostego sprawdzenia: w odległości 2 m od lejka wyrzuca się wiadro wody i obserwuje się, jak szybko i czy wpada do odpływu.

System drenażowy, w tym lejki, muszą być okresowo sprawdzane i czyszczone w taki sposób, aby nieoczekiwane opady deszczu nie prowadziły do ​​zawalenia się dachu. Właściwie zorganizowany drenaż nie tylko przedłuży żywotność dachu, ale stanie się również źródłem wody do nawadniania, jeśli martwisz się o zachowanie zasobów naturalnych.
