Sam dach poddasza

Dach, pod którym znajdują się pokoje dzienne, nazywany jest poddasze. W tej strukturze sufit nie jest przewidziany. Ta konstrukcja pozwala zwiększyć całkowitą objętość pomieszczenia i zrobić to przy minimalnej inwestycji materiałowej. Dachy mogą mieć inny kształt, ale najbardziej popularny jest dwuspadowy dach szczytowy. W artykule opowiemy, jak zrobić dach mansardowy własnymi rękami.

Przeprowadzanie prac projektowych

Przede wszystkim konieczne jest przeprowadzenie badań fundamentów i murów. Konstrukcja zepsutego dachu jest znacznie bardziej skomplikowana i cięższa niż standardowa, dlatego do jego budowy wymagana jest mocna podstawa. W trakcie badania ścian i fundamentów należy ustalić, czy wytrzymają one ten rodzaj dachu. Jeśli dach mansardowy jest planowany w ramach przygotowań do budowy budynku, wszystkie elementy powinny zostać uwzględnione w projekcie.

Wybór kształtu dachu powinien odbywać się w sposób odpowiedzialny. Podobnie jak przy błędach w obliczeniach lub złym doborze parametrów, dach może się zawalić, a wraz z nim wszystkie konstrukcje nośne.

Najlepiej powierzyć projekt profesjonalistom. Nowoczesne technologie umożliwiają wykonanie wszystkich niezbędnych obliczeń za pomocą specjalnych programów komputerowych. Z ich pomocą optymalne kąty nachylenia i inne cechy są obliczane przy użyciu początkowych parametrów. Zwłaszcza, że ​​wszystkie obliczenia są dokonywane zgodnie z SNiP.

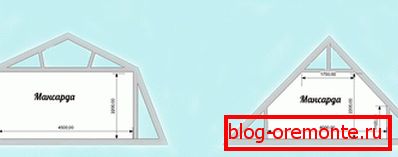

Wysokość sufitu jest głównym wymogiem dla wygodnego układu poddasza. Powinien wynosić od dwóch i pół metra i więcej. Zerwana linia dachu powinna znajdować się na wysokości około 2,8 metra. W tym przypadku bierze się pod uwagę grubość warstwy izolacyjnej, rzuty podłogi i wykończenie ścian od środka.

Przed rozpoczęciem prac instalacyjnych należy sporządzić czytelny plan, określający wszystkie liniowe parametry budynku, spadziste rogi i całkowitą wysokość domu.

Warunki techniczne

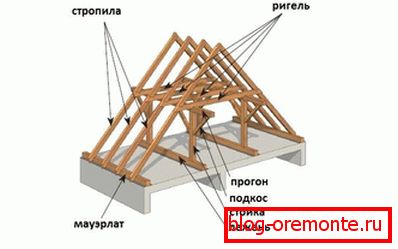

• Belka, która wykonuje funkcję podparcia, która przenosi ładunek z dolnych końców krokwi do górnego końca ścian konstrukcji, nazywana jest mauerlat.
• Konstrukcja drewnianych belek, która stanowi główną formę dachu, nazywana jest krokwiami.
• Mocne drewno, które obsługuje naprężanie i równomiernie rozkłada obciążenie pomiędzy poszczególne krokwie, zwane zawieszeniem.
• Arkusze ze sklejki lub płaskie płyty, które służą do układania pokrycia dachowego, nazywa się skrzynką.

Rama dachowa

Po pierwsze, mauerlat jest zainstalowany na wszystkich czterech bokach budynku, który jest belką nośną, która pozwala przenieść ładunek na ściany domu z systemu krokwi. Jeżeli główna konstrukcja jest wykonana z drewna, wówczas najwyższy drewniany lub górny pień może być płytą wzorcową. W pomieszczeniach wykonanych z cegły lub bloków belka nośna jest mocowana za pomocą kołków lub kotew, które są już zamontowane w ścianach podczas układania. Takie drewno ma przekrój 10-15 centymetrów i jest wykonane tylko z miękkiego drewna. Na wewnętrznej powierzchni ściany domu jest wyrównany mauerlat. To, co pozostaje na zewnątrz, zostaje udoskonalone za pomocą dekoracyjnego muru.

Listwa nośna jest umieszczona na górze śrub kotwowych i mocno dociśnięta, dzięki czemu na jej powierzchni znajdują się wgniecenia z kołków. Na tych znakach wywiercono niezbędne otwory do późniejszego zamocowania. Możesz oznaczyć drewno za pomocą ruletki, ale pierwsza opcja jest lepsza i dokładniejsza. Hydroizolacja kładzie się na powierzchni ściany. Ponieważ może być stosowany materiał pokrycia dachowego, umieszczając go w dwóch warstwach. Mauerlat jest nakładany na warstwę hydroizolacyjną na kolce, a nakrętki są dokręcone.

Podpora jest montowana na ścianie z cegły za pomocą zatyczek do drewna. Belki stropowe wykonane są z drewna drzew iglastych o przekroju poprzecznym 100 × 200 mm. Belki te są umieszczone na mauerlat w taki sposób, że wystają trzydzieści do pięćdziesięciu centymetrów za ścianą. Możesz umieścić je w specjalnych kieszeniach, które są wykonane podczas budowy ścian. Podczas układania na mauerlat belki są mocowane za pomocą metalowych narożników i śrub samogwintujących. Aby równomiernie ułożyć kulę, najpierw przymocowane są belki skrajne, następnie belki pośrednie są instalowane wzdłuż naprężonego sznurka.

Zwróć uwagę! Belki stropowe są instalowane w krokach od pięćdziesięciu do stu centymetrów. Jednak eksperci doradzają optymalny krok - sześćdziesiąt centymetrów. Taki układ przestrzeni między wpustami umożliwia układanie izolatora cieplnego bez przecinania go.

Aby wyrównać ich wysokość, są przycinane lub używane drewniane podszewki.

Podczas montowania stojaków z kieszeniami w murze, ich końce są pokryte specjalnym płynnym materiałem hydroizolacyjnym i owinięte w pokryciem dachowym. Wyrównaj je, używając podobnego wzoru za pomocą sznurka.

Stojaki są montowane na belkach, które znajdują się na krawędziach. Wykonane są z pręta o przekroju sto i sto pięćdziesiąt milimetrów.

Linia instalacji i wysokość są wstępnie zdefiniowane w odpowiednim rysunku. Upewnij się, że używasz urządzenia zwanego poziomem, a także pionu do poziomowania stojaków. Następnie są one tymczasowo przymocowane w prostopadłym kierunku za pomocą haków, zabezpieczając je w poprzek i wzdłuż osiowej części dachu.

Wszystkie te środki są podejmowane w taki sposób, aby regały zostały zainstalowane bez odchyleń. W przypadku użądlenia możesz użyć dowolnego drzewa. Są one przymocowane do stojaków za pomocą gwoździ. Po zamontowaniu stojaków na krawędziach, przewód ponownie rozciąga się między nimi. Kieruje się nimi podczas instalowania półek pośrednich. Ich wysokość powinna być równa wysokości belek. Przy wykonywaniu sekwencji takich prac powinny powstać dwa rzędy regałów, które mają taką samą wysokość i są równoległe względem siebie.

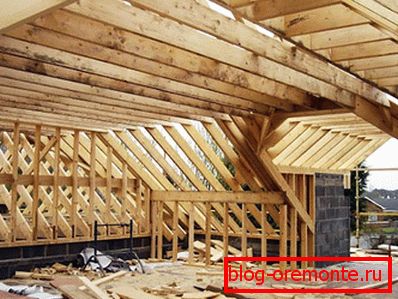

Instalacja

Na już zamontowanych regałach zamocuj i przymocuj tak zwane dźwigary - deski o średnicy pięćdziesięciu pięćdziesięciu do jednej pięćdziesiąt pięćdziesiąt. Mocowanie wykonuje się za pomocą gwoździ na sto pięćdziesiąt mm, a także na metalowych narożnikach, które są mocowane za pomocą wkrętów samogwintujących. Na szczycie dźwigarów umieszczone są śruby, które są wykonane z desek o wymiarach: pięćdziesiąt mm, grubość i dwieście mm szerokości. Wąski bok skierowany w dół, co pozwala na większą sztywność. Podczas operacji śruba nie będzie obciążona, dlatego ich wymiary są uważane za optymalne. Aby jednak wykluczyć ugięcie i zwiększyć niezawodność podczas montażu, tymczasowe podpory są dodatkowo umieszczane pod poprzeczkami. Są to deski, których grubość musi wynosić co najmniej dwadzieścia pięć milimetrów. Tymczasowo i na górze poprzeczki przymocowane są deski, dopóki nie rozpocznie się montaż krokwi. Dodatkowe elementy mocujące nie są instalowane w środku zaciągnięcia się, dzięki czemu nie stanowią przeszkody podczas dalszej instalacji.

Po zainstalowaniu i zamocowaniu śrub, regałów i dźwigarów należy uzyskać wystarczająco sztywną konstrukcję, która ograniczy pomieszczenie na poddaszu. W przyszłości podlega jeszcze większemu wzmocnieniu za pomocą skurczów i zastrzałów.

Dolne krokwie wykonane są z desek o wymiarach: od pięćdziesięciu do stu pięćdziesięciu milimetrów. Na początek szablon jest wykonany z płyt o mniejszej grubości. Są więc szybsze i łatwiejsze do przetworzenia. Nałożenie takiej deski na dźwigar górny kredą lub ołówkiem narysuje formę cięcia, a następnie znaki są wycinane ze znaków. Szablon jest stosowany do biegu, w miejscach, w których planuje się montaż krokwi. Jeśli we wszystkich miejscach występuje zupełny zbieg okoliczności, wówczas górna część wszystkich przygotowanych krokwi jest wycinana przy użyciu tego szablonu. Dolny koniec krokwi, który powinien spoczywać na mauerlat blisko belek stropowych, jest przycięty do miejsca, w którym będzie zamocowany. Krokwie są mocowane za pomocą metalowych narożników, śrub i gwoździ.

Zwróć uwagę! Jeśli chodzi o górne krokwie, należy najpierw zwrócić uwagę na geometryczny środek dachu. Odbywa się to za pomocą tymczasowego stojaka, który jest przybity do płyty zasilającej jednym końcem i naciągiem umieszczonym na końcu dachu.

Praca jest wykonywana w taki sposób, że jedna z krawędzi tej tymczasowej tablicy odpowiada środkowi przyszłego dachu. Na tej krawędzi krokwie są wyrównane. Ponownie, przygotowując szablon z płaskiej planszy, wymiary poprzeczne od dwudziestu pięciu do stu pięćdziesięciu milimetrów. Nakłada się go na krawędź wcześniej zainstalowanej płyty na odpowiednim poziomie i na dźwigar, na którym podparte są dolne krokwie.

Piły są zaznaczone na obu końcach deski, a wzór jest wycinany zgodnie z oznaczeniem. Weryfikacja definicji środka odbywa się poprzez zamocowanie przepiłowanych części szablonu po obu stronach dachu. Jeżeli podczas instalacji stojaków zostanie spełniony warunek paralelizmu, wówczas nie powinno być problemów z instalacją górnych krokwi. W końcu wszystkie mają dokładnie taki sam rozmiar.

Za pomocą gotowego szablonu zostanie wykonana niezbędna ilość i odpowiednia konfiguracja krokwi. Na zamontowanych dźwigarach i krokwiach są zainstalowane. W górnej części mocowane są za pomocą blach z łatami samogwintującymi. W samym biegu kratownice są wstawiane w nacięcia i mocowane za pomocą specjalnych metalowych kątowników i śrub.

Zwróć uwagę! Aby krokwie stały prosto w pionie, są dodatkowo wzmocnione rozpórkami. Dolny koniec są ustawione, aby dokręcić.

Instalacja pozostałych krokwi odbywa się w podobny sposób. Wybierając kawałki desek o wymiarach od dwudziestu pięciu do stu pięćdziesięciu milimetrów, zamontowano wieszaki wiszące. Górne krawędzie zawieszenia są zamocowane w miejscu łączenia krokwi, a dolne krawędzie z dokręcaniem.

Na krokwiach, które znajdują się w dolnej części, są zainstalowane rozpórki. Wykonane są z desek o wymiarach w przekroju od pięćdziesięciu do stu pięćdziesięciu milimetrów. Spoczywają z ukośnym dolnym cięciem na belce nośnej i są mocowane za pomocą metalowych narożników. Górne krawędzie są przybite do krokwi z boku. Dodatkowo są wywiercone otwory. Śruby są w nie wsuwane i dokręcane nakrętkami. Kiedy dolne rozpórki są zainstalowane, wszystkie tymczasowe mocowania są usuwane.

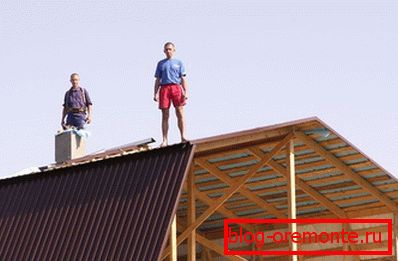

Teraz nadszedł czas na przyklejenie szczytów. Są one osłonięte w taki sposób, że jest miejsce na otwory drzwiowe i okienne. Podczas układania belek w kieszeniach ściennych, na dolnych krokwiach należy wzmocnić specjalne deski, które kontynuują linię krokwi i tworzą okap dachu. Nazywa się je źrebicą.

Jeśli układanie odbywa się na mauerlat, nie ma potrzeby korzystania z klaczek.

Teraz musisz zrobić skrzynię. Jego rodzaj zależy od materiału pokrycia dachowego. Przy stosowaniu pokrycia dachowego lub blach dachowych, skrzynia jest zamontowana solidnie, bez przerw. Na skrzyni należy obowiązkowo zainstalować materiał hydroizolacyjny. Następnie można rozpocząć układanie pokrycia dachowego. Jeśli został zbudowany dach mansardowy o uszkodzonej konfiguracji, to nie potrzebuje żadnej izolacji. Izolacja podlega ścianom i sufitom.

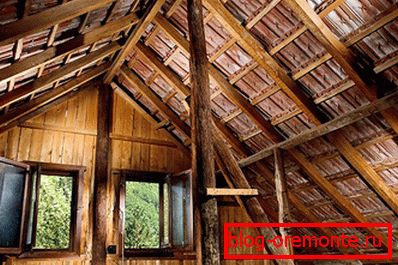

Pomieszczenie pod spodem jest dość przestronne, co zapewnia dobrą wentylację poddasza. W tym samym czasie, w lecie, ogrzewanie wszystkich pomieszczeń na poddaszu jest zmniejszone, a zimą zapewniona jest dodatkowa izolacja. W tym celu okna pozostają w szczytach, aby usprawnić proces wentylacji.

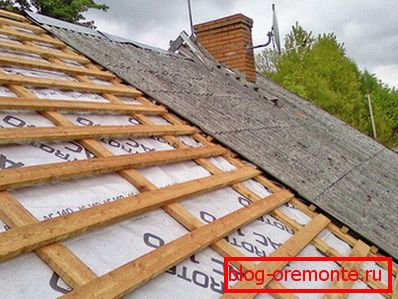

Cechy skrzynek

Skrzynia została zaprojektowana do wykonywania wielu funkcji:

• redystrybucja i przeniesienie ciężaru pokrycia dachowego do krokwi;
• wykonanie dodatkowego pakietu systemu krokwi;
• podstawa do montażu pokrycia dachowego.

Skrzynia może być jedno- lub dwuwarstwowa, stała lub z wyładowaniem. Na urządzeniu dachu z łupków falistych, metalowa płytka obreshetka wykonywana jest z desek, które mocują do krokwiowych gwoździ. W tym przypadku odległość między sąsiednimi deskami może się różnić w zakresie 15-30 centymetrów. Ostateczna decyzja jest podejmowana przy użyciu określonego rodzaju ubezpieczenia.

Solidny rodzaj okładziny jest stosowany podczas montażu miękkiego materiału rolowanego. W tym przypadku stosuje się odporne na wilgoć arkusze sklejki lub płyta wiórowa jest zorientowana. Można użyć materiału z drewna sosnowego, w postaci ciętej płyty.

Zwróć uwagę! Podczas montażu takiego listwy należy wziąć pod uwagę, że materiał ułożony na listwie powtórzy wszystkie kontury jej zewnętrznej powierzchni. Następnie rama powinna być mocna i gładka.

Podczas układania materiału z toru należy użyć specjalnego sznurka konstrukcyjnego, za pomocą którego płyty lub płyty będą układać dokładnie, ściśle równolegle do siebie. Przed zapięciem materiał powinien być zabezpieczony środkiem antyseptycznym, który chroni przed wzrostem grzybów, przedwczesnym rozpadem i wilgocią.

Materiał do produkcji skrzynek powinien być wysokiej jakości i gładki, preferowane jest drewno z pierwszego lub drugiego gatunku, bez licznych węzłów i innych wad.

Zwróć uwagę! Obowiązkowe wymagania - drzewo musi być wstępnie wysuszone, w przeciwnym razie nastąpi odkształcenie desek podczas suszenia.

Dla przejrzystości, proces instalacji mansardowy dach, można oglądać filmy w Internecie.
