Samodzielna instalacja systemu kratowego dachu

Złożona struktura systemu kratownicowego dachu biodrowego zniechęca początkujących rzemieślników do tworzenia go własnymi rękami. Jednak ta metoda nakładania jest idealna dla prywatnych domów małej wielkości w europejskim stylu. Aby wykonać instalację dachu czterospadowego własnymi rękami, należy wykonać wstępne, projektowe detale: wykonać obliczenia, sporządzić rysunek i zastosować oznakowanie. Procesy te wymagają podstawowej znajomości konstrukcji ramy krokwi, kodów budowlanych do wyboru kąta nachylenia ramp dachowych.

Skład kratownic dachowych

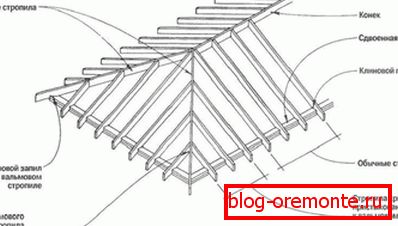

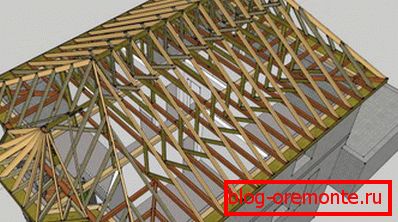

System krokwi wykonuje funkcje ramy nośnej, na której leży większość dachu. Jego główny element - nogi kratownicowe, dach czterospadowy ma 4 różne rodzaje krokwi:

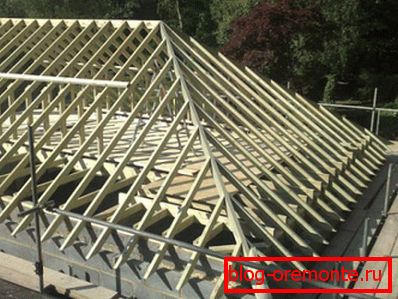

1. Ukośne (kątowe) krokwie. Konstrukcja kratownicowa dachu czterospadowego ma 4 kątowe nogi kratowe. Kontynuują wiązkę kalenicy, łącząc ją z kątem ściany końcowej. Ze względu na kątowe krokwie powstaje biodrowa rynna, której długość przekracza analogiczny parametr szeregowców. Ponieważ nóżki ukośne mają ciężar materiału pokryciowego, a także są przymocowane uchwytami mocującymi i końcowymi zwykłymi kratownicami, do produkcji wymaganych płyt o przekroju 100x150 mm lub podwójnego zwykłego, 50x150 mm. Czasami standardowa długość tarcicy jest mniejsza niż potrzeba, w takim przypadku konieczne jest, aby ręce z rąk, które składają się z elementów. Obliczenia długości przekątnych nóg wykonuje się przy użyciu specjalnego współczynnika przez pomnożenie przez długość zwykłej krokwi.

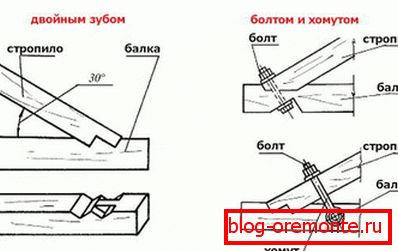

2. Krokwie zwykłe (pośrednie). Konstrukcja dachu czterospadowego zawiera większość tych krokwi. Do produkcji płyty sosnowej wymagany jest przekrój poprzeczny pierwszego gatunku o wymiarach 50 x 150 mm. Instalacja zwykłych nóg polega na użyciu dwóch metod mocowania - sztywnych i ruchomych. Górne mocowanie, do grzbietu dachu czterospadowego, jest wykonane według sztywnego typu, do tego służą gwoździe lub metalowe płytki. Niższe, ruchome, łączy koniec nogi z kosiarką na zasadzie suwaka. Oczywiście można przymocować krokwie za pomocą tylko twardego elementu, ale nie jest on w stanie zrekompensować skurczu drewnianych konstrukcji.
3. Krokwie środkowe (pośrednie). Konstrukcja sześciu nóg kratownicy nie jest podobna do innych elementów kratownicy. Ich górna część jest przycięta tak, aby utworzyć jedną płaszczyznę z kalenicą i kątowymi krokwiami.
4. Krótkie nogi (panie). Osobliwością narozników jest to, że wszystkie mają różną długość. Self-asemblers muchy są wykonywane za pomocą gwoździ do krokwie poprzecznym. Im bliżej krótszej nogi do wierzchołka krokwi, tym większa jest jej długość. Krok między kobietami wyznaczonymi określa obliczenia i schemat dachu czterospadowego, z reguły jest on mniejszy niż odległość między zwykłymi krokwiami.

Zastaw niezawodności systemu kratownicowego - elementy o tym samym przekroju, wykonane z tego samego materiału, z wyjątkiem krokwi ukośnych, których przekrój powinien być grubszy.

Struktury wspierające

Konstrukcja nóg krokwi nie pozwala im wytrzymać ciężaru dachu, w tym przypadku pomocne są dodatkowe elementy podpierające:

• Mauerlat Belka Mauerlat położona na górnych strukturach pasów. W domu z bali i kłód rolę Mauerlat pełnią górne korony wzmocnione śrubami kotwiącymi. W przypadku konstrukcji z cegły lub gazu krzemianowego wymagane jest samodzielne zainstalowanie płyty mocującej na jastrychu zbrojonym cementem. Bardzo ważne jest obliczenie punktów mocowania belki tak, aby nie pokrywały się z położeniem krokwi. Siła mauerlat maleje wraz z każdym dołkiem, więc musisz zrobić tylko te, które określają obliczenia.
• Biegnij grzbietem. Run - pasek, na którym lub na którym odbywa się instalacja par kratownic. Przekrój przebiegu kalenicowego jest wybierany zgodnie z przekrojem krokwi, czyli musi pasować.
• Dokręcanie. Nadproża z desek krokwi z każdej pary razem. Dach czterospadowy jest wyposażony w górny lub dolny łącznik. Jeśli krawędź jest umieszczona wysoko, nazywa się ją śrubą, a jeśli niska jest wiązka, zachodzi na siebie. Doświadczeni mistrzowie dekarstwa kierują się jedną zasadą: im bliżej kępy, tym grubsza powinna być.

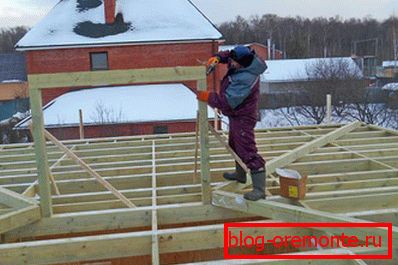

• Stojaki. Belka, która jest instalowana pionowo na belkach stropowych, aby wspierać krokiew lub rolkę domu. Dach czterospadowy mansardowy obejmuje instalację stojaków w środkowej części stopy, przesuniętych względem środka pomieszczenia.
• Nogi pod nogami. Ukośne pręty zapobiegające wiotczeniu pod własnym ciężarem.
• Gospodarstwa Sprengel. Elementy wspierające krokwie ukośne. Budowa farmy, łącząca dwie deski. Jedna z płytek napina mauerlat dwóch sąsiednich boków, a druga cofa krokiew.

Obliczenia elementów systemu kratownic opierają się na ciężarze dachu, rozmiarze budynku, który ma być pokryty oraz wielkości przekroju materiału źródłowego.

Obliczanie głównych parametrów systemu

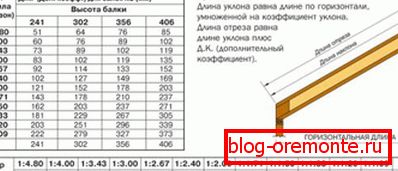

Specjalne programy komputerowe ułatwiają obliczanie parametrów systemu kratownicy, ale obliczenia są dość proste, ponieważ opierają się na temperamencie pitagorejskim na trójkątach prostokątnych. Schemat obliczeń wygląda następująco:

1. Po pierwsze, we własne ręce zmierzyć szerokość i długość nakładającej się struktury. Do pomiarów należy użyć jednej taśmy pomiarowej, każdy pomiar należy wykonać dwukrotnie, aby uniknąć błędów. Na podstawie uzyskanych danych przedstawiono schemat.
2. Kolejnym etapem jest wybór kąta nachylenia dachu biodrowego z biodrami. Określa się ją na podstawie zastosowanego pokrycia dachowego. Ponieważ miękkie płytki najlepiej nadają się do pokrywania stoków o złożonym kształcie, załóżmy, że kąt wynosi 5-50 stopni. Należy jednak pamiętać, że im bardziej strome zbocza, im więcej materiałów dachowych jest wymaganych, tym cięższe jednostki wsparcia, tym trudniej jest wykonać instalację własnymi rękami.
3. Jeśli zdecydujesz się na nachylenie, możesz obliczyć wysokość grzbietu, mnożąc styczną kąta między podstawą a płaszczyzną stoków przez długość ściany końcowej. Dach czterospadowy mansardowy jest obliczany w odwrotnej kolejności, w zależności od pożądanej wysokości sufitu.
4. Aby obliczyć odległość między grzbietem a końcem nawisu, należy obliczyć kwadrat z iloczynu połowy długości ściany końcowej i wysokości grzbietu.
5. Powierzchnia dachu może być obliczona przez dodanie powierzchni jego zboczy, za pomocą wzoru na trójkąt i trapez.

Obliczenie składu systemu kratownic pozwala nie tylko na zakup wymaganej ilości materiału budowlanego, ale także w celu prawidłowego określenia objętości fundamentu, należy jednak pamiętać, że materiał pokryciowy należy zakupić z marginesem 15-25% na nakładanie i przycinanie.

Wynikiem obliczeń powinien być szczegółowy rysunek i uproszczony schemat stosowania znaczników. Dach czterospadowy może być zbudowany na gotowych projektach, jeśli używasz standardowego kąta nachylenia.

"Złote" zasady dla dekarzy

Doświadczeni dekarze mistrzowie twierdzą, że system więźby dachowej z końcowymi biodrami nie jest bardziej skomplikowany niż dwuspadowy, jeśli zastosujemy się do "złotych" reguł, które powstały w ciągu długich lat pracy:

• Do produkcji krokwi i belek o tej samej sekcji, tzn. Krokwi i dźwigary kalenicowe powinny być wykonane z płyty o wymiarach 50x150 mm, blachy mocy i łoża o pochyłości 150x150 mm.
• Wykonaj obliczenia przed rozpoczęciem montażu dachu, na podstawie wielokrotnie sprawdzonych pomiarów.
• Węzły systemu kratownic powinny znaleźć odzwierciedlenie w dokumentacji projektu i zostać zweryfikowane przy obliczaniu obciążeń.
• Konieczne jest wybranie odcinka krokwi zgodnie z długością, ciężarem pokrycia dachowego i obszarem, który ma być pokryty.
• Własnymi rękami instalacja odbywa się za pomocą pracownika użyteczności publicznej, długie, ciężkie krokwie krzyżowe są trudne do samodzielnego montażu.

Dach czterospadowy i węzły systemu kratownicowego są raczej trudne do zainstalowania, jednak brak szczytów czyni go niezawodną ochroną przed zimnym, porywistym wiatrem i deszczem.
