Samodzielna instalacja systemu kratownicowego - jak to

Instalacja dachowa jest złożonym procesem technologicznym, który obejmuje projekt, montaż ramy, układanie pokrycia dachowego i montaż elementów pomocniczych. Chociaż nie jest łatwo prawidłowo zbudować dach, aby obniżyć koszty prac dekarskich, jeśli posiadasz podstawowe umiejętności budowlane i narzędzia, możesz zrobić to sam. W tym artykule szczegółowo opisujemy kolejność czynności niezbędnych do samodzielnego przeprowadzenia instalacji systemu dachu dachu prywatnego domu.

Rusztowanie i jego funkcje

Ramy dachowe dachu to zestaw drewnianych elementów, które stanowią swego rodzaju "szkielet" konstrukcji, która podtrzymuje skarpy dachów, nadając im niezbędny kształt. W razie potrzeby system dachowy można wykonać ręcznie, najważniejsze jest prawidłowe obliczenie obciążeń i określenie składu konstrukcji. Funkcje ramy dachowej to:

1. Wspierać pokrycia dachowe. Nogi krokwi dają powierzchni połaci dachowych stok, który jest niezbędny do skutecznego usuwania z nich wody opadowej lub deszczowej, a także mas śniegu.
2. Rozkład masy dachu. Prawidłowo zaprojektowana konstrukcja ramy równomiernie rozkłada ciężar kołowego pokrycia dachowego na ściany nośne i fundamenty konstrukcji, zapobiegając deformacji i osiadaniu podpór.
3. Miejsce do mocowania pokrycia dachowego. Ci, którzy przynajmniej raz własnymi rękami zablokowali dach, wiedzą, że skrzynia ramy służy jako podstawa do mocowania powłoki hydroizolacyjnej.

Zwróć uwagę! Ruszt wykonany jest z drzewa lub ocynkowanego metalu, koszt pokrycia dachów, żywotność i nośność dachu zależy od wyboru materiału. Doświadczeni rzemieślnicy wierzą, że jeśli długość zbocza nie przekracza 6 metrów, o wiele bardziej racjonalne jest wytwarzanie tych elementów z drewna.

Tworzenie projektu

Przed wykonaniem krokwi na dachu prywatnego domu własnymi rękami, konieczne jest stworzenie roboczego projektu konstrukcji uwzględniającego warunki klimatyczne w miejscu, w którym trwa budowa, sposób użytkowania poddasza, a także rodzaj pokrycia dachowego. Wszystkie te czynniki są brane pod uwagę przy obliczaniu obciążeń, które mają wpływ na ramę dachu. Aby określić wymaganą nośność i stworzyć projekt dachu, należy określić:

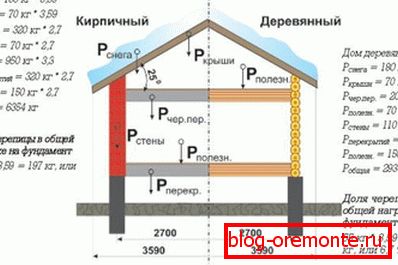

• Łączne obciążenie krokwi. W tym celu obciążenia stałe (ciężar systemu dachu, izolacji, pokrycia dachowego i hydroizolacji) sumuje się z tymczasowymi ładunkami (śnieg, wiatr i elementarne obciążenia). Łączna waga kołowego pokrycia dachowego przy zastosowaniu izolacji termicznej może osiągnąć nawet 700 kg.
• Wysokość dachu kalenicowego. Wskaźnik ten jest obliczany na podstawie pożądanego nachylenia zboczy i szerokości zachodzącej na siebie struktury. Również na wysokości grzbietu wpływa sposób korzystania ze strychu: jeśli jest on wyposażony w poddasze mieszkalne, grzbiet powinien znajdować się nie mniej niż 250 cm od podłogi.

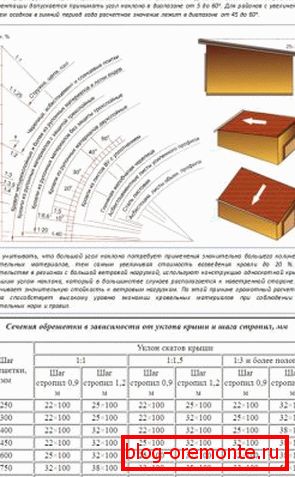

• Nachylenie skarp. Kąt nachylenia połaci dachowych oblicza się jako iloraz wysokości kalenicy i połowy podstawy dachu. Współczynnik ten zależy od warunków klimatycznych w obszarze budowy, a także właściwości pokrycia dachowego.

To ważne! Wynikiem obliczenia całkowitych obciążeń, wysokości grzbietu i nachylenia zboczy jest dobrze zaprojektowany, szczegółowy schemat ramy kratownicy, który ułatwi wytwarzanie konstrukcji własnymi rękami, a także zmniejszy ryzyko błędów.

Wybór i przygotowanie materiału

Aby uzyskać mocną i trwałą ramę kratownicową na dach prywatnego domu, użyj litego drewna lub profili metalowych. Ostateczny koszt, waga, żywotność i nośność gotowej konstrukcji zależą od wyboru materiału. Doświadczeni rzemieślnicy zalecają wybór drewna na własne ręce. Do krokwi podawanych przez długi czas należy sprawdzić zgodność tarcicy z normą:

1. Wilgotność tarcicy użytej do wykonania krokwi własnymi rękami nie powinna przekraczać 19-21%. Mokre drewno w procesie suszenia może pękać, wypaczać się, z powodu odkształceń i zniekształceń dachu.
2. Drzewo musi być w dobrym stanie. Oznacza to, że powinien mieć barwę jasną, charakterystyczną dla rasy, nie mieć zagłębień gnijących, pleśni, brązowienia lub śladów szkodników.
3. Do produkcji krokwi zaleca się wybrać proste, płaskie płyty bez dużej liczby węzłów, ponieważ zmniejszają one wytrzymałość podpór.

Weź pod uwagę, że drewniana rama kratownicy służyła przez długi czas, przed rozpoczęciem montażu konstrukcji własnymi rękami, będą przetwarzać komponenty z antyseptycznym środkiem głęboko penetrującym, a w celu zmniejszenia liczby strażaków, kompozycja przeciwpożarowa jest impregnowana.

Dodaj broszurę do zakładek

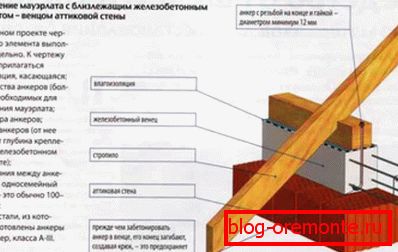

Instalacja systemu kratownicowego w niskiej zabudowie zaczyna się od zakładki mauerlat. Termin ten odnosi się do belki nośnej, która jest zamontowana na górnym słupku ścian nośnych, gdzie spoczywa na nich nachylenie dachu. Liczba głównych prętów używanych w konstrukcji zawsze pokrywa się z liczbą rolek. Mauerlat wykonany jest z grubego drewnianego pręta o grubości 10-15 cm Układanie tego elementu ramy odbywa się zgodnie z następującymi zasadami:

• Mauerlat jest montowany tylko wtedy, gdy skrzynia domu wykonana jest z cegły, betonu, krzemianu gazowego, bloku piankowego. W budynkach drewnianych rolę Mauerlate pełni górna korona koronowa, mocno przymocowana za pomocą metalowych wsporników lub szpilek.
• Niektóre typy systemów kratownic naściennych nie przewidują instalacji płyty zasilającej, ponieważ nie wywierają one obciążenia rozrywającego na ściany konstrukcji.
• Pomiędzy ścianą domu a mauerlat zawsze należy umieścić solidną hydroizolację, aby zapobiec osiadaniu kondensatu lub gniciu drewna. Do tych celów asfalt, papa dachowa lub papa.
• Nie wolno wykonywać połączenia pod nogami krokwi w mauerlate, ponieważ każde naruszenie integralności zmniejsza siłę wiązki.
• Mocowanie wiązki mocy odbywa się za pomocą kołków osadzonych w ścianie domu lub za pomocą długich śrub kotwiących.

Nie zapominaj, że przed montażem zaleca się stosowanie środka antyseptycznego z głęboką penetracją, aby zapobiec gniciu drewna, a także zaimpregnować środek ognioodporny w celu ochrony ramy dachu przed ogniem.

Technologia montażu

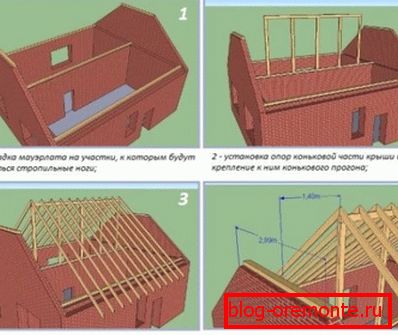

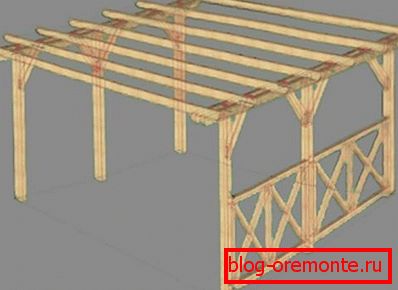

Stopień złożoności i kolejność montażu ramy kratownicy dachu zależy przede wszystkim od konstrukcji i rodzaju krokwi. Aby wykonać instalację samodzielnie, lepiej wybrać prostsze konstrukcje o dwóch nachyleniach. Jeśli w domu znajdują się ściany nośne, można zastosować system kratownicy nakładkowej. Rama jest złożona w kilku etapach:

1. Dodaj do zakładek Mowerlata i kłamstwo. Na tym etapie ważne jest, aby mocno przymocować pręty wsporcze wzdłuż ścian nośnych za pomocą metalowych kołków lub kotew.
2. Pionowe regały o rozstawie 1,2-1,5 metra instaluje się na podłodze położonej na wewnętrznej ścianie nośnej. Że trzymali się w pozycji pionowej, zakładali tymczasowe rekwizyty.
3. Na szczycie dźwigara kalenicy. Łączy pionowe podpory i służy jako podstawa do montażu krokwi.
4. Wspinać nogi kratownicy. Jeden koniec krokwi przymocowany do mauerlat, a drugi - na dźwigar kalenicy.
5. Prostopadle do krokwi przybijają skrzynię, na której kładzie się pokrycia dachowe.

Pamiętaj, że zablokowanie drewnianego domu własnymi rękami jest możliwe dopiero po całkowitym skurczeniu pudełka. Aby zrekompensować zmianę geometrii dachu, zastosuj mobilny uchwyt, dostosowując się do wielkości domu.
