Shed roof zrób to sam - instrukcje krok po kroku

Szopa to najprostszy rodzaj dachu w urządzeniu. Nie ma żadnych skomplikowanych elementów, jest zainstalowany na ścianach nośnych, które mają różne wysokości.

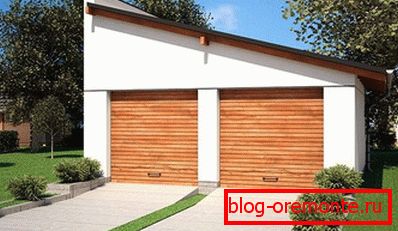

Zazwyczaj ten dach służy do budowy budynków gospodarczych: garaży, wanien, werand, szop, ale często znajduje się również w budownictwie domów prywatnych i domów wiejskich. Zobaczmy więc, w jaki sposób pojedynczy dach jest wykonany własnymi rękami w krokach.

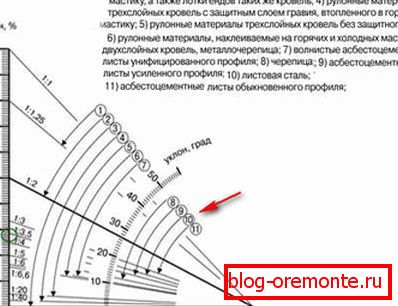

Pierwszym krokiem w budowaniu musisz zdecydować o kącie nachylenia. Kąt dachu domu zależy przede wszystkim od tego, jakiego rodzaju pokrycia dachowego zamierzasz pokryć. W przypadku dachu z profilowanego arkusza optymalny kąt nachylenia wynosi 20 stopni, a minimalny kąt - 8 stopni.

Jeśli zrobisz mniej, dach może po prostu spaść przez ciężar śniegu zimą lub wiosną, co jest szczególnie ważne w regionach Syberii. W przypadku metalu minimalne nachylenie wzrasta do 25 stopni. Podczas budowy dachu, liczba ta wzrasta o kolejne 10, a wynosi już 35 stopni. W przypadku dachu typu faltsevy minimalny kąt pochylenia wynosi od 18 do 35 stopni.

Po określeniu kąta dachu, podnosimy ścianę elewacji względem ściany tylnej do wysokości niezbędnej do uzyskania wymaganego stopnia, w tym celu będziemy musieli odnieść się do niektórych wzorów trygonometrycznych.

Jak obliczyć dachem

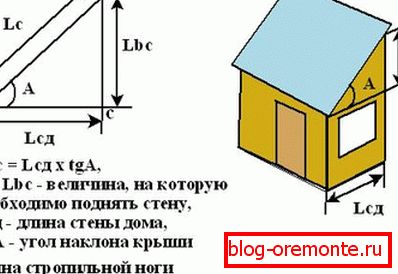

Dla jasności obliczenia dachu o jednym skoku podajemy:

tgA i sinA znajdują się w poniższej tabeli:

Tworzenie projektu

Pomimo prostoty projektu przed wykonaniem dachu, uzupełnij projekt. Znając wymagany kąt nachylenia zbocza, liczą na to, jak bardzo jedna ściana powinna wznosić się ponad drugą za pomocą prostych formuł trygonometrycznych.

Podajmy przykład obliczenia wysokości elewacji przedniej ściany Lbc i długości krokwi Lc dla domu, długość ściany wynosi Lss = 5 m, a kąt nachylenia jednostronnego dachu wynosi A = 25 stopni.

• Określ wysokość podniesienia przedniej ściany Lbc = 5 x tg 25 = 5 x 0,47 = 2,35 m.
• Określić długość stopy kratownicy Lc = 2,35 / 0,42 = 5,6 m.

Nie zapomnij również dodać długości tylnych i przednich zwisów, które będą chronić dom przed opadami, do wynikowej długości stopki krokwi. Długość nawisów, które bierzemy 0,5 metra, możesz wziąć więcej, ale nie mniej. Łącznie musisz dodać kolejny 1 metr. Otrzymujemy: Lc = 5,6 m + 1 m = 6,6 m. Po tym obliczeniu kończy się, możesz przejść do dalszej pracy.

Projekt i urządzenie

Zadaszony dach jest uważany za najprostszy rodzaj dachu, ma dwa punkty podparcia, dwie nierówne ściany, a różnica wysokości, na jaką wyznacza nachylenie stoków. Składa się z:

1. System kratownic. Jest to zestaw elementów wspierających wspierających połacie dachowe. Powiemy o tym więcej w jednym z poniższych punktów.
2. Gables Tak zwane sekcje ściany w kształcie prostokątnego trójkąta, ograniczone zboczami i gzymsem. Na pochyłym dachu szczyty rozciągają się z tego samego materiału co główne ściany, tak że nie ma tutaj wyraźnego podziału.
3. Zwis Jest to wystająca część nogi kratownicy, prowadzona poza obrębem konstrukcji. Nadwieszenie chroni ściany przed zamoczeniem w deszczu.
4. Pokrycie dachowe. Obejmują dach z kratownicą. Wytrzymała nowoczesna powłoka wykończeniowa służy jako osłona przed opadami atmosferycznymi.
5. Izolacja. Jeśli jest to wymagane przez zadania przypisane do budynku, przeprowadza się dodatkową izolację termiczną dachu. Oczywiście nie chodzi tu o stodołę ani altanę, ale wanna i garaż nie uszkodzą wysokiej jakości izolacji.

Skład i cechy systemu kratownic

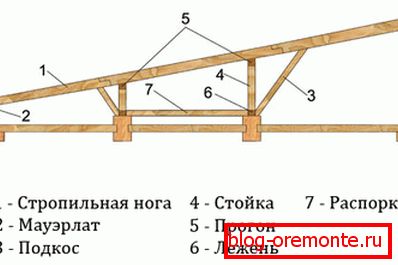

System krokwi wykonany jest w całości z drewna. Doświadczeni dealerzy zalecają stosowanie suchego drewna iglastego, sosna jest świetna. Przed zbudowaniem dachu, wszystkie elementy systemu kratownicowego są wstępnie zabezpieczone środkiem antyseptycznym i ognioodpornym. Lepiej jest wybierać gładkie tarcice, bez sęków i frytek, o wiele łatwiej jest z nimi pracować. System krokwi składa się z następujących części:

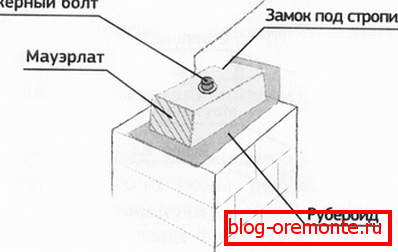

• Mauerlat Gruba, mocna sekcja drewniana o wymiarach 150 x 150 mm, stanowiąca podstawę, na której spoczywa pojedynczy dach. Mauerlat rozprowadza ładunek z systemu kratownicowego, przenosząc go na fundament. Jest on przymocowany równo do wierzchołka ściany na śrubach kotwiących. Punkt mocowania obliczany jest w taki sposób, aby nie pokrywał się z sekcjami nóg krokwi. Nie ma potrzeby "przesadzać" z liczbą otworów, ponieważ zmniejszają one wytrzymałość Mauerlat. Przed zapięciem hydroizolację górnej części ściany wykonuje się dwukrotnie za pomocą zagiętego ruberoidu.
• Nogi krokwi. Gładkie, mocne pręty tworzące zbocza. Są one mocowane do płyty mocy lub do ścian nośnych. Końce krokwi tworzą rampy, jeśli długość nóg jest niewystarczająca, są one wydłużane za pomocą klocków. Odległość pomiędzy elementami nośnymi określa się biorąc pod uwagę szerokość pokrycia dachowego, zwykle 60-120 cm.
• Skrzynia. Krata lub solidny fundament, na którym układa się pokrycia dachowe. Solidna skrzynia wykonana jest z odpornej na wilgoć sklejki, jest stosowana, gdy dach jest pokryty shinglas, papą lub onduliną. Kratownica jest pakowana z nieobrzynanych desek, zamontowanych prostopadle do krokwi.

Rodzaje systemów dachowych

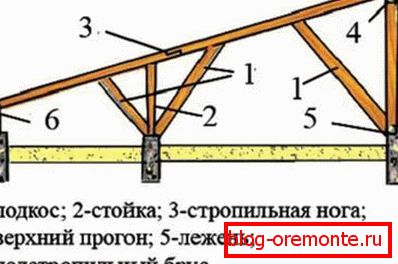

Dach szopy dachowej domu wygląda jak połowa części szczytu, więc struktura systemu kratownic tych dwóch typów jest bardzo podobna. Używam trzech odmian:

• Przesuwanie. Stosowany głównie w konstrukcji chat z bali. Konstrukcja ta, dzięki suwaku typu dolnego, pomaga skompensować skurcz drewnianego domu, który czasami osiąga 15%. Górna część krokwi zamocowana sztywno, a spód wsuwa się w razie potrzeby. Jeśli instalacja zostanie przeprowadzona prawidłowo, dach nie ulegnie deformacji w pierwszych latach eksploatacji, kiedy skurcz jest szczególnie silny.

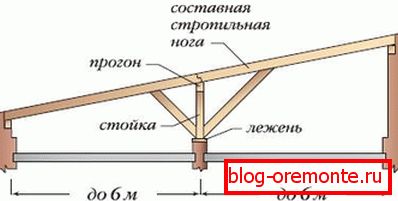

• Oburzające Ten rodzaj krokwi stosowany jest głównie w konstrukcjach blokowych i ceglanych, w których występują wewnętrzne przegrody. Nogi krokwi opierają się nie tylko na ścianach zewnętrznych, ale również na wewnętrznych stojakach, które przejmują część ładunku. Najłatwiej jest zbudować taki właśnie system krokwi. Podczas budowania dachu własnymi rękami, krok po kroku, krok po kroku, nawet początkujący budowniczy nie ominie ważnych punktów instalacji.
• Wiszące. Wiszące nogi kratownicy nie mają dodatkowych podpór pośrodku, leżą tylko na zewnętrznych ścianach nośnych. Urządzenie systemu wiszącego polega na konstrukcji ścian o tej samej wysokości, nachylenie dachu nadawane jest przez drewniany stojak, na którym spoczywają krokwie. Więźby dachowe zbiera się na ziemi, kładzie na dachu jako gotowy produkt i montuje, mierząc według poziomu.

Proces składania

Po przestudiowaniu urządzenia z szopy, łatwo będzie ją zbudować samodzielnie. Rozpoczynają od wyliczenia i zakupu niezbędnych materiałów budowlanych, a następnie postępują zgodnie z planem:

1. Po przygotowaniu skrzynki budowlanej na górnej ścianie bocznej kładzie się płytkę energetyczną. Wstępnie hydroizolacji miejsca instalacji, długie wiertło zrobić otwory na śruby kotwiące. Mauerlat leczony antyseptycznie, pozostawiony do wyschnięcia, a następnie wiercenia. Następnie nałóż na ścianę, włóż kołki i mocno dokręć.
2. Płyty do piłowania przeznaczone do produkcji krokwi, określone przez obliczenie długości. Przede wszystkim zainstalowane są ekstremalne krokwie (szczyt i tył), między którymi rozciąga się sznur, który służy jako wytyczna do montażu pozostałych nóg. Im cięższy dach, tym bardziej strome jego zbocza, tym częściej znajdują się krokwie.
3. Następny etap - hydroizolacja krokwi. Aby to zrobić, użyj folii hydroizolacyjnej, która jest sprzedawana w rolkach. Paski folii są mocowane za pomocą zszywacza budowlanego wzdłuż dachu, zaczynając od dołu. Taśmy nie są układane w stawie, ale zachodzą na siebie na 10-15 cm.
4. Na szczycie krokwi folia hydroizolacyjna jest mocowana przez rzeki przeciwpowodziowe. Ich grubość 3-5 cm tworzy szczelinę wentylacyjną.
5. Skrzynia jest przybita. Solidne, jeśli materiał pokrycia dachowego w rolkach nie ma formy. Latticed w przypadku użycia falistej lub metalowej płytki.
6.  Faza odpowiedzialności - pokrycia dachowe. Sposób wykonania poprawnie zależy przede wszystkim od jego rodzaju. Do montażu należy użyć specjalnych wkrętów, dostarczanych w komplecie z dachem, ocynkowanych z gumową głowicą, która odkształca się podczas dokręcania, chroni otwór przed wilgocią. Materiał dachowy układa się również z zachodzeniem na siebie co najmniej 10 cm.

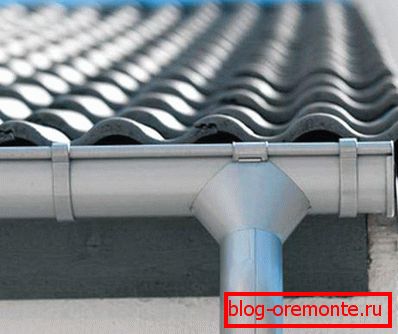

7.  Pozostaje tylko wyposażyć system odwadniający, naprawić okap i wiatraki. Zaciski do cieków rynnowych polecają użycie plastiku, który w przeciwieństwie do metalowych nie koroduje i jest zamontowany bezpośrednio na płycie wiatrowej.
8. Zainstaluj łapacze śniegu, które zapobiegają spontanicznemu opadaniu śniegu. Stanowią mały gzyms, przymocowany do dolnej krawędzi skarpy.

Mocne i słabe strony

Jak każdy wynalazek ludzkości, dach rzucający ma swoje zalety i wady. Do plusów należą:

• Dostępność, niskie koszty materiałów na dach.
• Łatwość projektowania i szybkość budowy.
• Konstrukcja i urządzenie mają dobrą odporność na wiatr i opady atmosferyczne.

Ale nazywają kilka wad, których nie mają inne projekty:

• Nie można wyposażyć poddasza lub przestrzeni mansardowej.
• Niski stopień izolacji termicznej.
• Niekonwencjonalny wygląd.

Krótko mówiąc, wady szopy wypływają z jej zalet. To, co czyni ją najlepszą opcją dla budynków gospodarczych, uniemożliwia koronowanie domu. Niemniej jednak, praktyczność tego projektu została udowodniona przez lata wiernej służby, i to do ciebie należy decyzja, czy to zrobić, czy nie!

Instrukcja wideo

Zalecamy szczegółowe instrukcje dotyczące tego, jak krok po kroku budować pochylony dach z wyjaśnieniami i wskazówkami.
