System dachów na zawiasach - konstrukcja i rysunki

System krokwi to połączenie wszystkich elementów wspierających, które tworzą szkielet, na którym leży ciasto dachowe. Zdolność dachu do wytrzymywania obciążeń wiatrem i śniegiem, w celu ochrony wnętrza przed wodą i chłodem, zależy od wytrzymałości i niezawodności tego fundamentu. Aby nie skorzystać z drogich usług firm wykonujących prace dachowe profesjonalnie, dowiemy się, z czego składa się system dachowy czterospadowego dachu, jakie materiały są potrzebne do jego wykonania i jak je złożyć.

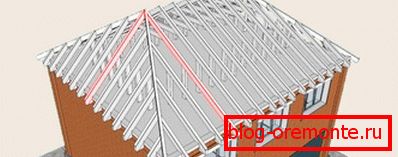

Rodzaje dachów czterospadowych

Nazwa "chetyrekhskatnaya" łączy kilka rodzajów dachów składających się z czterech płaszczyzn, stoków:

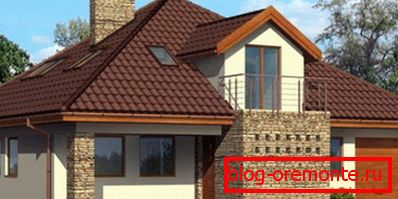

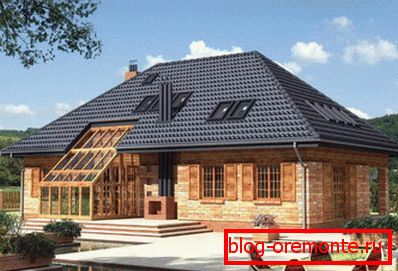

• Hip. Jego konstrukcja obejmuje cztery zbocza o dwóch kształtach geometrycznych: dwa z nich mają kształt trapezu, dwa są trójkątne. Trójkątne zbocza zastępują szczyty konstrukcji. Z jednej strony jest to plus, ponieważ można zaoszczędzić na materiale na ścianach, a z drugiej na minusie, ponieważ brak szczytów nie pozwala na zamontowanie zwykłych okien pionowych.



• Rynna holenderska. W rzeczywistości przypisuje się go dwuspadowym typom dachów, a następnie dachom czterospadowym. W pomieszaniu dekarzy wejść na ścięte powierzchnie twarzy, biodra. Nie zastępują frontu, lecz modyfikują go w kształcie trapezu. Holenderski dach wygląda bardzo oryginalnie i świetnie nadaje się do budowania na wietrznych obszarach ze względu na zredukowany efekt nawiewu.

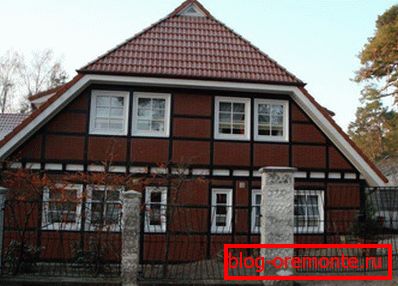

• Półtwarde duńskie. Biodra tego typu dachu nie odcinają górnej części szczytu, lecz dolną, tworzącą zbocze o zwykłej długości. Pod kalenicą o takim wzorze pozostawia się niewielki fronton w kształcie trójkąta, który jednak pozwala zaoszczędzić na lukarnach i organizować bardziej dostępne pionowe oświetlenie.





• Шатровая. Dach czterospadowy используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

Pomimo zewnętrznych różnic systemy kratownic dachu czterospadowego wykonane są z tych samych elementów, kierując się tymi samymi zasadami.

Rodzaje systemów dachowych

System dachu krokwiowego z widokiem na cztery skarpy przybiera inny wygląd, w zależności od warunków początkowych: powierzchni domu, który ma być pokryty i układu wewnętrznego. Istnieją trzy rodzaje:

1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Wiszący system balustrad четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.



2. Oburzające Osadziła się w domach pośrodku lub po bokach, gdzie znajdują się wewnętrzne ściany nośne. System krokwi w tym przypadku jest obsługiwany nie tylko na zewnątrz, ale także na ścianach wewnętrznych. Wzmocniony kratownicą system kratownicy jest bardziej niezawodny i wyważony, a jego montaż jest łatwiejszy i tańszy.



3. Połączone. Składa się z elementów naslonnogo i systemu wiszącej kratownicy. Używa się go, jeśli jako dodatkowe wsparcie używa się kolumn lub kolumn, ale wewnętrznej ściany. Następnie wiszące krokwie przeplatają się z naciągniętymi, tworząc ażurową konstrukcję z otwartymi belkami stropowymi.

Ten rodzaj systemu dachowego jest odpowiedni dla konkretnego domu, ustalony podczas okresu projektowania, dokonywania obliczeń i rysowania rysunków.

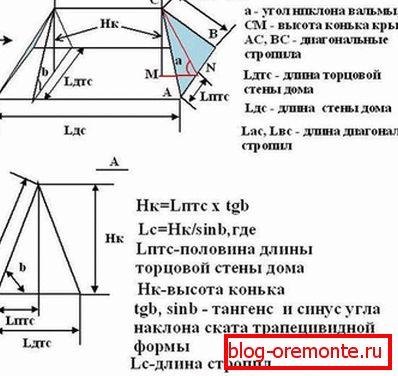

Obliczanie nachyleń stoków i wysokości grzbietu

Opracowanie systemu dachu czterospadowego dachu rozpoczyna się od obliczeń, które określają geometrię przyszłej konstrukcji:

• Obliczanie nachylenia stoków. Profesjonalni projektanci wykonują obliczenia oparte na formułach trygonometrycznych, które obliczają nachylenie zbocza przez cosinus trójkąta o danej podstawie równej szerokości domu. Ale początkujący budowniczowie mogą korzystać z tabel referencyjnych, w których zapewniają zalecane wartości nachylenia dla stref o różnych obciążeniach wiatrem i śniegiem oraz różnych materiałach pokryciowych. Wśród tych czynników należy określić ograniczenie, które będzie optymalne dla tej konstrukcji. Zwróć uwagę, że kąt nachylenia od kota w zakresie 45-55 stopni jest odpowiedni dla większości projektów. Im jest bardziej stromo, tym więcej materiałów zużywa się podczas budowy.



• Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Dach czterospadowy имеет коньковый узел, так как все стропила сходятся в одной точке.

Ułatwienie procesu projektowania systemu kratownicy dach chetyrekhskatnoy może specjalne programy komputerowe, kalkulatory, które wymaga tylko wprowadzania danych źródłowych: wielkość domu, liczba ramp.

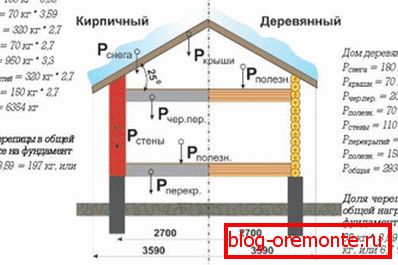

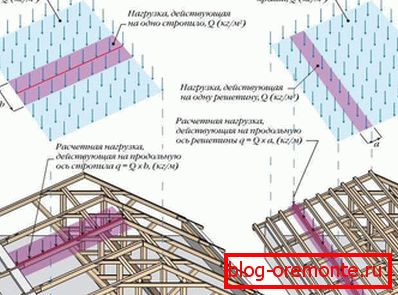

Obliczanie obciążenia

Kolejnym etapem projektowania jest określenie składu elementów systemu kratownicowego i ich przekroju. Aby to zrobić, wykonaj obliczenia obciążeń, które są poddawane czterobocznemu projektowi. Są one podzielone na trzy typy:

• Trwałe. Ich czterospadowy dach przeżywa cały czas. W tym typie należy uwzględnić wagę tortu dachowego, systemu kratownicowego, poddasza, jeśli planuje się wykorzystać poddasze jako przestrzeń mieszkalną. Nie zapominaj, że system odprowadzania śniegu jest dodatkowym obciążeniem, które dach nosi na sobie.



• Tymczasowe. Konstrukcja nie jest stale poddawana działaniu tych obciążeń, ale tylko od czasu do czasu, w pozostałych okresach jest minimalna. Mówimy o obciążeniu śniegiem i wiatrem, masie rozmrożonych i deszczowych wód, masie osoby dokonującej napraw i konserwacji dachu.



• Specjalne. Ta pozycja jest odpowiednia dla mieszkańców obszarów o zwiększonym zagrożeniu sejsmicznym lub huraganowym. Dach czterospadowy został zaprojektowany z uwzględnieniem możliwych ekstremalnych obciążeń, aby zabezpieczyć ludzi pod nim.

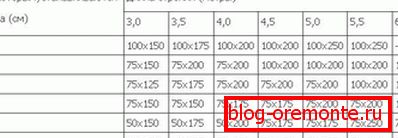

Podsumowując wartości wszystkich obciążeń, określają one sumę, która w zależności od zastosowanego pokrycia dachowego może osiągnąć 180-250 kg na metr kwadratowy. Na podstawie tej liczby określ liczbę elementów systemu kratownicy i ich przekrój, odnosząc się do tabeli odniesienia. Bardziej złożone systemy są wygodniejsze do obliczenia w specjalnych programach, czego efektem jest gotowy schemat systemu kratownicowego dachu czterowalcowego.

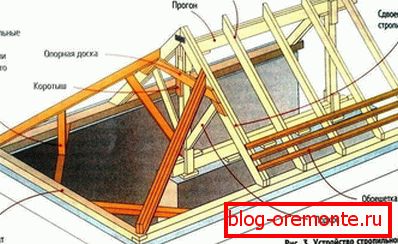

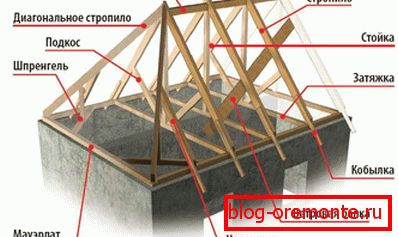

Główne elementy

Dachowy system krokwi składa się z wielu części składowych, obowiązkowych i pomocniczych:

1. Mauerlat Przekrój belki 100 x 100 mm lub 150 x 150 mm, równomiernie rozkładający obciążenie wokół obwodu ścian nośnych. Różnica między czterospadowym dachem polega na tym, że do jego instalacji wymagane są cztery kable, a nie dwa, jak w przypadku dwustronnego dachu.
2. Leżąc Pasek, który służy jako wsparcie dla stojaków, który jest używany w systemie kratownicy nosowej. On, podobnie jak mauerlat, rozkłada ciężar dachu, ale znajduje się na wewnętrznej ścianie nośnej.
3. Nogi krokwi. Elementy tablic o przekroju 50x150 mm lub 100x150 mm, które niosą kołek dachowy i ustawiają geometrię pochylni. W budowie dachów chetyrehskatnyh używać zwykłej, listwowej i podłogowej krokwi. Privaci są ułożone parami wzdłuż dźwigara, tworząc trapezowe zbocza. Złe, idąc od grzbietu do dwóch rogów domu, tworzą trójkątne zbocza końca. Krokwie krokwiowe oparte są na górnej części listew i mają różną długość.
4. Biegnij grzbietem. Drewno, oparte na pionowych regałach, do których przymocowane są krokwie. To najwyższy punkt dachu.
5. Stojaki. Pionowe podpory ustawione na ziemi. Obsługują one dźwigar kalenicowy lub stopę środkową kratownicy.
6. Rozpórki. Pręty ustawione pod kątem do nóg krokwi, aby zapobiec ich zginaniu.
7. Dokręcanie i śruby. Poziome mostki wykonane z drewna lub metalu, łączące pary nóg kratownicowych, zmniejszające obciążenie rozrywające ściany. Śruba jest montowana w górnej części krokwi, w dokręcaniu w dnie, często jako belki stropowe.
8. Gospodarstwa Sprengel. Sprengel - pionowy pion do krokwi. Jeśli nie ma na co poprzestać, zainstaluj zacisk między dwoma sąsiednimi bokami domu i za pomocą metalowych narożników przymocuj osłonę.
9. Skrzynia. Podstawa podłóg z pokrycia dachowego. Jeśli deski są przybijane bez przerw, konstrukcja listwy nosi nazwę bryły. A jeśli płyty naprzemiennie z niewielkim prześwitem - krata. Schemat poszycia zależy od rodzaju pokrycia dachowego.
10. Zwis dachu. Część krokwi, która wynosi 40-50 cm na korzyść obwodu domu, chroniąc go przed wilgocią.

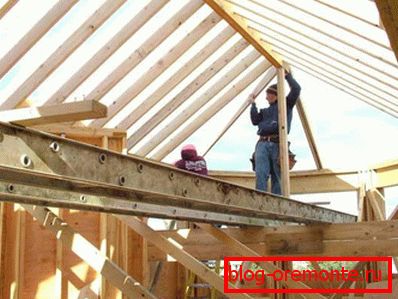

Zbuduj system kratownicy

Z rysunkiem systemu kratownicy w ręce możesz rozpocząć prace montażowe. Ponieważ drewno naturalne jest głównie stosowane jako materiał, nie będzie zbyteczne traktowanie go antyseptycznym środkiem głęboko penetrującym, aby chronić go przed wilgocią i bakteriami. Mistrzowie dachów czerpią z szeregu funkcji, które należy wziąć pod uwagę przy instalacji systemu wiązara dachu czterospadowego:

• Nawet bardzo doświadczonemu pracownikowi trudno jest wykonać prace przy montażu samego dachu, ze względu na dużą długość i masę nóg i słupów kratownicowych.



• Ponieważ niektóre elementy systemu kratownicowego są długie, w szczególności krokwie ukośne, tarcica o standardowych rozmiarach nie nadaje się do ich produkcji. Problem ten rozwiązuje się za pomocą kompozytowych wiązarów o dwóch lub nawet trzech częściach.



• Jeżeli długość krokwi nie jest wystarczająca do utworzenia zwisu, są one zakładane przez klatki wykonane z desek o mniejszym przekroju.

Właściwie skalkulowany i dobrze zmontowany system kratownic jest podstawą długotrwałej eksploatacji dachu czterospadowego, który stanie się niezawodną ochroną przed warunkami pogodowymi, niezależnie od tego, czy jest to namiot czy hipod!

Instrukcja wideo
