System krokwi dachowych - konstrukcja, urządzenia i typy
Konstrukcje dachowe są jednym z najtrudniejszych w projektowaniu i montażu elementów budynków mieszkalnych. Dach najpierw przyjmuje "cios", chroniąc dom przed opadem, wiatrem i chłodem, więc komfort wszystkich gospodarstw domowych zależy od jego szczelności, trwałości, jakości. Podstawą niezawodnego dachu jest system kratownicy, który nadaje kształt konstrukcji, wyznacza optymalne nachylenie, a także służy do mocowania materiału hydroizolacyjnego. Skład i względne położenie elementów ramy zależy od konfiguracji dachu. W tym artykule opiszemy, jakie rodzaje systemów dachowych są, a także w jaki sposób różnią się od siebie.
Funkcje
System krokwi - zestaw elementów podtrzymujących, które wspierają geometrię dachu, ramę konstrukcji dachu, nadając jej sztywność, pożądane nachylenie. Skład, grubość przekroju, umiejscowienie części "kręgosłupa" dachu określa się za pomocą obliczeń uwzględniających obciążenia stałe i chwilowe. Rama dachowa spełnia następujące funkcje, które określają funkcjonalność dachu:

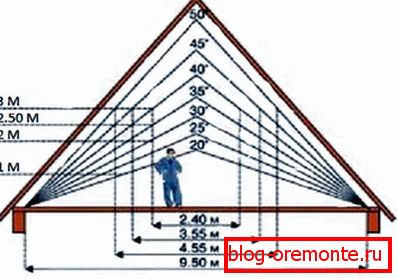

- Ustawia geometrię, nachylenie. Nogi krokwi ramy nadają dachowi odpowiedni kąt nachylenia i kształtu, ułatwiając opad śniegu lub opadów z powierzchni. Zależy od tego, ile szczypiec lub ramp będzie miało dach, co oznacza, że ten element konstrukcji decyduje o jego wyglądzie.
- Służy jako baza do mocowania materiału hydroizolacyjnego. Kanał ramy kratownicy służy do mocowania pokrycia dachowego.
- Równomiernie rozkłada ciężar dachu. Połączone elementy systemu kratownicowego są równomiernie rozłożone, a następnie przekierowują obciążenie z powłoki wykończeniowej i ciężar masy śnieżnej pomiędzy ściany nośne konstrukcji, unikając zniekształceń lub deformacji konstrukcji.
- Zapewnia funkcjonowanie dachu. Konstrukcja ramy, biorąc pod uwagę cechy dachu i pokrycia dachowego, zapewnia wsparcie, napowietrzanie i ochronę przed kondensatem.
Uważaj, że dobrze zaprojektowany system dachowy jest gwarancją trwałości, niezawodności i wytrzymałości mechanicznej dachu, dlatego jego projekt i instalacja jest ufana przez profesjonalnych architektów. Doświadczeni rzemieślnicy wierzą, że wysokiej jakości rama jest o wiele ważniejsza niż wykończeniowe pokrycia dachowe, więc nie powinieneś oszczędzać.
Kryteria wyboru
Urządzenie стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Opracowywany jest w oparciu o obliczenia obciążeń stałych i czasowych działających na konstrukcję, projekt, biorąc pod uwagę wybrany materiał pokrycia dachowego, a także czynniki środowiskowe. Przy wyborze typu ramy kratownicy brane są pod uwagę następujące kryteria:
- Warunki klimatyczne w regionie, w którym trwa budowa. Aby dach wytrzymywał ciężar śniegu i wody podczas ulewnych deszczów, ustala się średnie roczne opady zimą i latem.

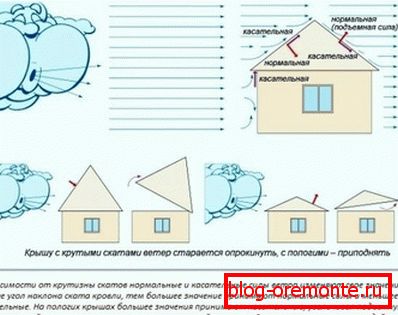

- Obciążenie wiatrem. Aby wybrać optymalny projekt dachu, określa się dominującą różnicę wiatrów w obszarze konstrukcji, a także średnią prędkość podmuchów powietrza.

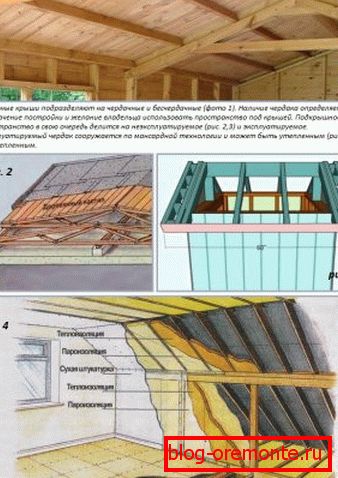

- Charakter użytkowania przestrzeni pod dachem. Na tym etapie ustala się, czy poddasze mieszkalne będą wyposażone w pokrycia dachowe lub nieogrzewany strych.

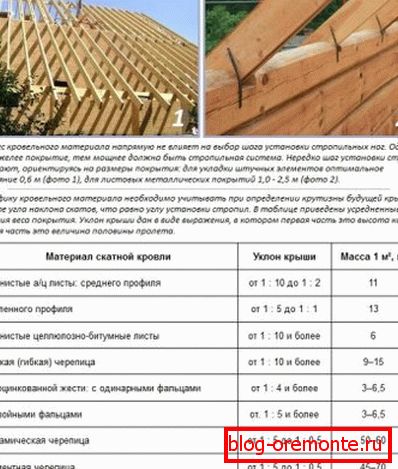

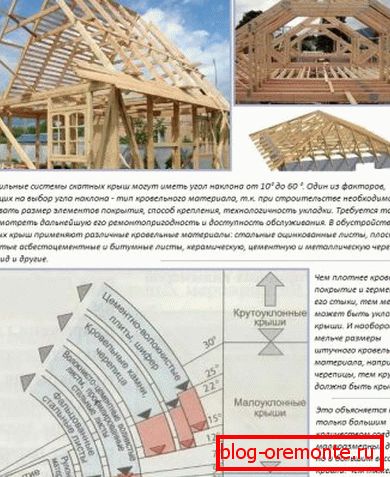

- Różna warstwa wierzchnia. Dla każdego materiału obliczany jest optymalny kąt nachylenia zboczy, biorąc pod uwagę jego kształt i sposób mocowania.
- Budżet dewelopera. System krokwiowy jest jednym z najbardziej kosztownych pod względem materiału i pracy, części konstrukcji dachu, dlatego też rodzaj zależy od możliwości finansowych dewelopera.
Doświadczeni rzemieślnicy wierzą, że walka z naturą jest bezużyteczna, nadal przegrywają, dlatego warunki klimatyczne w miejscu, w którym trwa budowa, mają ogromne znaczenie przy wyborze ramy dachowej. Jeśli region jest wietrzny, kąt nachylenia stoków jest płaski, a śnieg bardziej stromy.
Materiały
System krokwi jest nieodzownym elementem dwuspadowych dachów o dowolnym kształcie i konfiguracji, składających się z pionowych podpór, poziomych zaciągnięć i nóg krokwi, zapewniających wsparcie i niezawodne mocowanie do pokrycia dachowego. Materiał użyty do wykonania ramy powinien mieć lekką, wysoką wytrzymałość, nośność, a także odporność na wilgoć. Rozważane są najbardziej odpowiednie opcje:
- Drewno Drewno to naturalny, przyjazny dla środowiska materiał, który jest lekki i trwały. Do produkcji ram używano prętów o przekroju kwadratowym 100x100 mm lub 150x150 mm, płyt o przekroju 50x150 mm z twardych skał. Istotną wadą drewnianych elementów ramowych jest to, że zginają się pod własnym ciężarem o dużej długości, a także mają niską odporność na wilgoć.
- Metal Metalowe systemy kratownic są droższe od drewnianych, są używane głównie z dużą powierzchnią rampową i dużą masą pokrycia dachowego. Wysoka nośność profilu lub kąta metalowego pozwala zwiększyć krok między elementami ramy bez utraty wytrzymałości konstrukcyjnej. Aby zmniejszyć prawdopodobieństwo powstania rdzy, zastosuj odporne na korozję rodzaje metalu.
Zwróć uwagę! Drewno jest uważane za najbardziej odpowiedni materiał do produkcji kratownicowej ramy budynków mieszkalnych, ponieważ ma 3 ważne cechy: lekkość, wytrzymałość, oddychalność. Aby zwiększyć odporność drewna na wilgoć, konieczne jest potraktowanie elementów systemu kratownicy antyseptycznym środkiem głęboko penetrującym.
Urządzenie

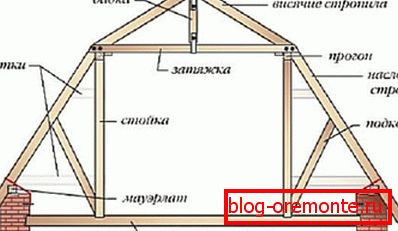

Urządzenie стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Skład ramy, wielkość przekroju poszczególnych elementów i ich rozmieszczenie zależą od rodzaju powłoki wykończeniowej, nachylenia zbocza i sposobu użytkowania przestrzeni pokrycia dachowego. Zazwyczaj rama składa się z:
- Mauerlata. Mauerlat jest subrafter, który jest zamontowany na górnej koronie lub szeregu ścian nośnych domu. Wykonany jest z wytrzymałego drewna iglastego z twardego drewna. Przymocuj mauerlat za pomocą długich metalowych kołków lub śrub kotwiących.
- Leżąc Leżak nazywany jest belką Powerboard, umieszczoną nie na zewnętrznych ścianach nośnych, ale na wewnętrznych ściankach. Na ziemi są zainstalowane centralne filary podtrzymujące kalenicę.
- Stojaki. Stojaki nazywane są pionowymi elementami nośnymi, które podtrzymują belkę kalenicową lub środkową część nóg kratownicy ramy.
- Krokiew. Nogi krokwi oparte są na dźwigarze mauerlat i kalenicy, usytuowanym pod kątem do podstawy dachu.
- Rigel i dokręcanie. Terminy te nazywane są poziomymi elementami ramy, które razem są parami nóg kratownicowych. Poprzeczka znajduje się na szczycie krokwi, tuż pod grzbietem, jest grubsza i silniejsza niż dokręcanie, które znajduje się znacznie niżej.
- Strut Wspornik jest ustawiony pod kątem do krokwi, aby zapobiec zginaniu pod własnym ciężarem. Na jednym końcu opierają się o nogę, a drugą na stojaku lub dmuchnięciu.
To ważne! Najprostszy system kratownicy składa się tylko z blachy elektrycznej, krokwi i dźwigara kalenicowego. Wraz ze wzrostem złożoności dachu zwiększa się liczba dodatkowych elementów, wzmacniając konstrukcję, a także kompensując obciążenie przy ugięciu i rozszerzeniu.
Gatunek

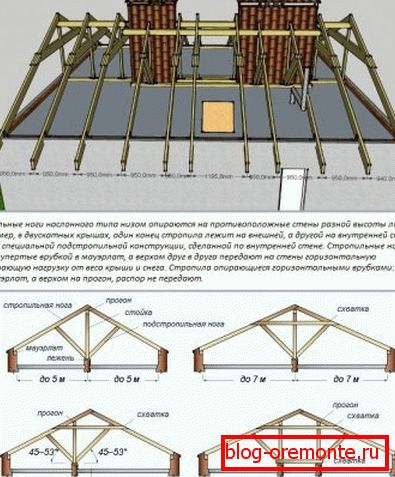

Konfiguracja ramy dachowej zależy od cech architektonicznych zachodzących na siebie konstrukcji. Dach powinien uwzględniać liczbę pomostów nośnych wewnątrz lub na zewnątrz domu w celu równomiernego rozłożenia umieszczonego na nich ładunku. Istnieją następujące rodzaje krokwi:
- Wyrzutek. Krokwie boczne nazywane są ramą dachu, która opiera się zarówno na zewnętrznych ścianach nośnych, jak i wewnętrznych. W roli wewnętrznych porów może być szereg kolumn lub duża przegroda pomiędzy pomieszczeniami, przewidziana przez projekt. Dodatkowe wsparcie wewnętrzne służy jako wsparcie dla przebiegu grzbietów. Przy pomocy listew można blokować struktury o dużych powierzchniach bez utraty sztywności.

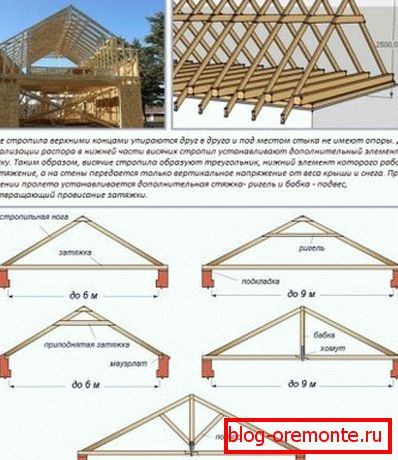

- Wiszące. Wiszące krokwie mają wsparcie tylko w jednym punkcie - na skrzyżowaniu z płytą zasilającą. Na drugim końcu opierają się o siebie bez wsparcia stropnicy. Taki system jest odpowiedni dla struktur, które nie zapewniają wewnętrznej ściany głównej. Kratownice tego typu mają stabilny kształt w postaci trójkąta równobocznego, a zatem nie wymagają elementów stabilizujących.

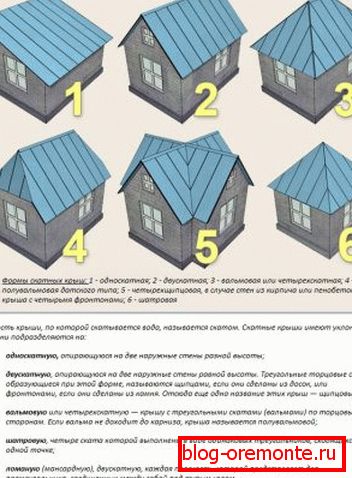

Zwróć uwagę, że końcowa forma ramy kratownicy z elementów drewnianych lub metalowych zależy od liczby pochylni i rodzaju dachu. Najprostsze opcje to dachy jedno i dwupołaciowe, a te złożone to dachy biodrowe, półpustynne, namiotowe.
