System krokwi dachowych na zawiasach

Jednym z najważniejszych elementów konstrukcyjnych każdej konstrukcji jest jej dach. To na dachu głównym obciążeniem jest ochrona konstrukcji przed opadami atmosferycznymi, promieniowaniem ultrafioletowym i wiatrem, dlatego kwestię jej konstrukcji należy podchodzić z najwyższą odpowiedzialnością. Oczywiście wygląd dachu jest nie mniej ważny. Ostatnio można obserwować budynki z różnymi dachami, od zwykłego szczytu do bardzo oryginalnej kopuły. Zasadniczo jest to kwestia gustu, ale jako jedno z najbardziej wszechstronnych i optymalnych rozwiązań możemy wymienić dach czterospadowy.

Jak każdy inny dach, dach czterospadowy oparty jest na krokwiach, a mówiąc bardziej precyzyjnie, mówimy o całym systemie. Dokładnie o tym, jakie cechy ma system dachowy dachu biodrowego i jakie cechy ma proces jego wytwarzania i zostaną omówione poniżej.

Ogólny opis

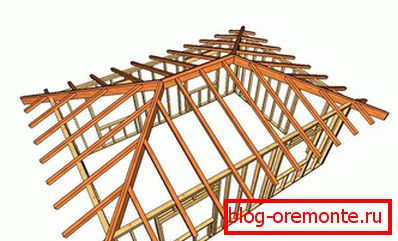

Aby zrozumieć istotę nadchodzących prac, należy określić, co jest uważane za dach czterospadowy. Dach czterospadowy to czterospadowy dach oparty na systemie noskowym krokwi. Z punktu widzenia geometrii dwa zbocza tego dachu będą miały kształt trapezu (biegnącego wzdłuż budynku), a dwa zbocza od końca domu będą trójkątne. Pomimo faktu, że budynek może być kwadratowy, zachowano kształt stoków.

Jeśli weźmiemy pod uwagę urządzenie takiego systemu kratownicowego, składa się on z kilku rodzajów elementów:

• Pochyłe krokwie.
• Подкосы.
• Noodles
• Ukośne krokwie.
• Zwyczajne krokwie.

Można stosować dodatkowe elementy, takie jak tak zwany Sprengel i stojaki. Ogólnie stolarstwo jest po prostu przepełnione kolorowymi terminami i oryginalnymi wyrażeniami. W związku z tym podkreśla się znaczenie i rodzaj "kasty" tego rodzaju pracy.

W większości przypadków jest to prawda. Dotyczy to w szczególności teoretycznej strony zagadnienia - obliczania kąta nachylenia rolek, ogólnego planowania, rysowania rysunków. Prace te wyróżniają się wysokimi wymaganiami dotyczącymi jakości ich pracy, dlatego najlepiej powierzyć je profesjonalistom. Ale prace nad bezpośrednim montażem można wykonać niezależnie. Oczywiście, jeśli istnieje pewne doświadczenie i wiedza na ten temat.

Należy również dodać, że nie ostatnie miejsce w konstrukcji dachu czterospadowego zajmuje jakość użytych materiałów. Do tych celów najbardziej odpowiednie są deski i pręty z drewna iglastego. Łatwo jest pracować z takim materiałem, ponieważ jest dość wszechstronny i dostępny również ze względu na jego koszt porównawczy. Jedyną rzeczą, na którą warto zwrócić szczególną uwagę, jest zawartość wilgoci w materiałach. Optymalna stawka wynosi 20%. Nie będzie również zbyteczne przypominanie, że do pracy najlepiej jest wybrać czas schnięcia.

Sekwencja pracy

Po zakończeniu prac przygotowawczych można przystąpić do samego procesu budowy systemu kratownic.

1. Po pierwsze, musisz trzymać wokół obwodu ścian budynku jastrych z betonu zbrojonego, który posłuży za podstawę dla pozostałej części dachu. W tym celu najpierw musisz zebrać małe szalunki. Następnie umieszcza się go i przymocowuje na pewnej wysokości z podstawy metalowej siatki, nad którą można wylać betonową mieszankę i przytrzymać jastrych. Grubość jastrychu może wynosić do 10 cm, w zależności od spodziewanego obciążenia, którego duża część zostanie zapewniona przez pokrycia dachowe.
2. Po ostatecznym stwardnieniu jastrychu (może to zająć od dwóch dni do tygodnia), możliwe jest położenie na nim mauerlat. Dlatego nazywa się go dźwiganiem belki, która będzie podtrzymywać resztę dachu. Jako mauerlat można użyć drewnianego pręta o przekroju około 15-15 cm, który jest mocowany do jastrychu za pomocą specjalnych kotew.
3. Kolejnym etapem prac jest montaż pręta grzbietowego. W tym celu można zastosować drewniany pręt o przekroju 10 × 10 cm, który jest ustalany zgodnie z obliczeniami za pomocą dodatkowych prętów wsporczych, które z kolei spoczywają na belkach nośnych.
4. Następnie są instalowane same i stałe elementy kratownicy? pochyłe i ukośne krokwie. Tak powstaje główna rama systemu kratownicowego. Należy powiedzieć, że przy mocowaniu każdy z poszczególnych elementów musi być przymocowany co najmniej dwoma gwoździami. Do formowania krokwi powinna być używana deska lub drewno. Sekcje mogą się różnić, ale wystarcza, aby wytrzymać obciążenia wiatrem i śniegiem. Optymalne jest użycie sekcji płyty o wysokości 50? 150 mm. Gdy nie planuje się, że kąt nachylenia dachu będzie zbyt duży, będzie to oznaczać, że obciążenia śniegiem będą dość znaczące, a zatem wymagane będzie dodatkowe wzmocnienie systemu kratownicy za pomocą rozpieraków. Przyjmuje się więc, że można nazwać drewnem położonym poziomo, na którym krokwie ukośne będą podparte dodatkowym drewnianym nośnikiem.
5. Następnym krokiem w produkcji systemu kratownic biodrowych jest instalacja łaty. Może być albo rzadki, z odległością między elementami powyżej 3 cm, albo stały. Rodzaj poszycia wybiera się na podstawie jakiego materiału pokrycia dachowego zostanie użyty. Tak więc, na przykład, pod płytką bitumiczną konieczne jest wykonanie jedynie ciągłej kratki, odległości między elementami pod łupkowym dachem może osiągnąć metr.

W związku z powyższym można dodać kilka zasad, których przestrzeganie pozwoli na wykonanie pracy tak dokładnie, jak to możliwe.

• Szczególną uwagę należy zwrócić na montaż krokwi ukośnych.
• Podczas mocowania krokwi do mauerlat, musisz upewnić się, że to miejsce nie spadnie na miejsce mocowania mauerlat do ściany.
• Dodatkowe mocowanie elementów systemu kratownicowego można uzyskać za pomocą dodatkowych ras osadzonych w belkach nośnych.
• Wszystkie teoretyczne aspekty pracy: schemat systemu kratownic i niezbędne obliczenia muszą być wykonywane przez profesjonalnych budowniczych.

Na tej podstawie można opisać krótki opis procesu wytwarzania systemu kratownicowego dachu czterospadowego.
