System zepsutego dachu - urządzenie i obliczenia

Pochyłym dachem ze spadzistymi zboczami, których kąt nachylenia różni się w górnej i dolnej części, jest uważany za jeden z najbardziej popularnych rodzajów pokrycia dachowego w budownictwie indywidualnym. Mimo technicznej złożoności konstrukcji tego typu, jest wykorzystywany przy budowie nie tylko modnych domków letniskowych, ale także zwykłych wiejskich domów. W tym artykule dowiesz się, jaki jest system kratownic pochyłego dachu, jak wykonywane są obliczenia, jakie są zalety, a także cechy instalacji.

W klasycznym sensie zepsuty dach to pięciokątny dach o podwójnym zboczu, którego geometria zboczy jest tak zmodyfikowana, że ​​górna część ma kąt 20-30 stopni, a dolna część to 50-60 stopni. Jego przodek stał się tradycyjnym trójkątnym dachem, który został zmodyfikowany w celu bardziej efektywnego wykorzystania przestrzeni dachów, wyposażenia lokali mieszkalnych lub miejsc do przechowywania rzeczy, zapasów. Początkowo budowniczowie działali raczej na zasadzie kaprysu, a następnie architekci, którzy zauważyli skuteczność aplikacji, zaczęli tworzyć coraz więcej projektów z dachem tego typu.

Zalety i cechy konstrukcyjne

Istnieje wiele powodów, dla których uszkodzony dach jest zawarty w projekcie domu, najczęściej wynikają one z zalet:

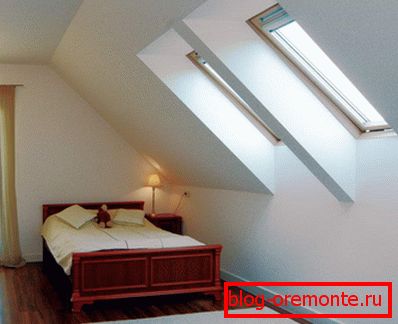

• Pozwala na skuteczne pozbycie się przestrzeni znajdującej się pod dachem. Może być wyposażony w pełnowymiarowy salon z dość wysokim sufitem, z naturalnym światłem, które może być wykorzystane jako biuro, sypialnia, pokój dziecinny.

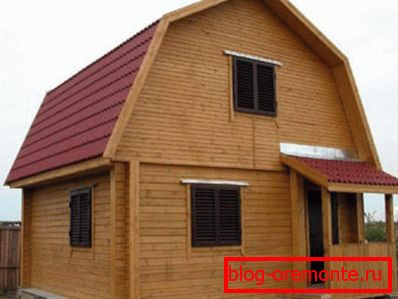

• Poprawia wygląd struktury, czyniąc ją bardziej spektakularną. Przy stosowaniu nowoczesnych pokryć dachowych nawet najprostszy połamany dach przyczynia się do wyglądu konstrukcji, czyniąc projekt ekskluzywnym i drogim.
• Przestronny balkon organicznie wkomponowuje się w dom z takim dachem, dzięki czemu tego typu projekty są szczególnie popularne wśród klientów.
• Doskonale radzi sobie z ochroną przed wiatrem i opadem atmosferycznym. Stoki są zaprojektowane w taki sposób, że śnieg nie pozostaje na nich, ale przesuwa się swobodnie.

Najczęściej deweloperzy uciekają się do budowy dachu ze złamanymi zboczami w sytuacjach, w których strych domu będzie wykorzystywany na mieszkania. Jest to właściwie przetestowana, najbardziej optymalna opcja, nie pozbawiona własnych cech:

• Wysokie koszty Konstrukcja tego projektu wymaga dużej ilości materiału o wysokiej jakości, więc będzie kosztowała znacznie więcej niż zwykłe podwójne boisko.
• Złożoność techniczna, co oznacza, że ​​profesjonaliści z wysokim poziomem umiejętności stolarskich są w stanie złożyć. Aby rozpocząć budowę, potrzebujesz skomplikowanych obliczeń i odpowiedniego rysunku. Ponadto nie obowiązuje minimalna liczba pracowników - trzy osoby, brygada mniejszego składu.
• Możliwe straty ciepła w sezonie grzewczym, co prowadzi do większego zużycia drewna, gazu lub energii elektrycznej.
• Wysokie koszty instalacji specjalnych okien na poddaszu.

System zawiesia

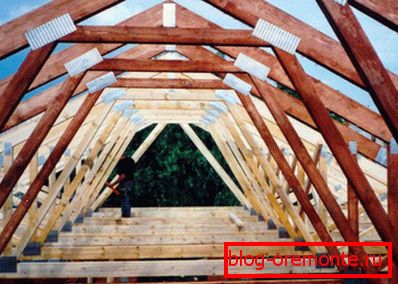

System krokwi dachu łamanego to ogół wszystkich elementów nośnych ramy, których liczba i przekrój określa obliczenia. Ponieważ taki dach ma złożoną geometrię, składa się z wielu części, im jest masywniejszy, tym cięższy, tym więcej elementów, więc muszą być mocniejsze.

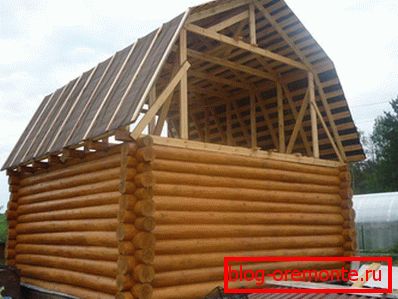

Wizualnie, system podpór można podzielić na dwie części: górną, w postaci trójkąta równoramiennego, a dolną - trapez z większym bokiem u dołu. Profesjonaliści powinni połączyć kombinacje wiszące i szczeliny, aby projekt był bardziej niezawodny.

Oto jak wygląda:

1. Górne zawiesia. Wykonane są z trwałych, niezawodnych, gładkich desek, które nie mają węzłów o wymiarach 50 x 150 mm lub 100 x 150 mm. Są one montowane pod kątem, który określa obliczenia, jeden koniec spoczywa na grzbiecie, a drugi w konstrukcji wsporczej. Krokwie mają obciążenie ugięcia, na wybuch, który określi obliczenie działających sił. Etap montażu waha się od 60 do 120 cm, a mocowanie wykonuje się w wersji sztywnej.



2. Dokręcanie. Pozioma belka dociskająca wykonana z pręta o przekroju prostokątnym. Służy on do znoszenia obciążenia z krokwiami, łącząc kratownice ze sobą. Im większe zaciągnięcie, tym grubsze powinno być. I służy jako ramy dla sufitu poddasza.



3. Babcia. Pionowe zawieszenie łączące grzbiet z zaciągnięciem, przenosząc na niego ciężar, minimalizując ugięcie. Aby babcia była potrzebna, potrzebny jest pasek i specjalny uchwyt do zawieszania.
4. Fad. Miejsce spotkań dwóch krokwi, które można wzmocnić za pomocą dźwigara kalenicowego, który jest również wykorzystywany jako drewno.
5. Stojaki. Wsporniki pionowe, które podpierają górny koniec krokwi, oraz dolne podparte są w legarach podłogowych. Większość regałów wykonana jest z prostokątnego drewna, długość tego elementu powinna być szacowana na wysokość sufitu plus 20-30 cm, a sufit o wysokości 2-2,5 m uznawany jest za wygodny, a regały pełnią rolę ramy do tworzenia ścian mansardowych.



6. Wiszące krokwie. Obniżają się one na zasadzie barana mocującego do belek nakładających się na siebie i górnego spoczynku przeciwko wdechowi. Nogi krokwi wykonane są również z desek narażonych na ugięcie, ale nie gnących. Długość krokwi powinna być wystarczająca do utworzenia wygodnego zwisu, cofającego się od ściany nie mniej niż 40-50 cm .Jeśli nogi nie są wystarczająco długie, zwis jest kompensowany przez klatkę.



7. Rozpórki. Elementy podporowe, które są ustawione pod kątem do wiszących krokwi, zadaniem rozpór jest ugięcie ugięcia ramion krokwi, przenoszenie części ciężaru belki podłogowej.
8. Belka zachodząca na siebie. Podstawa przyszłego seksualnego nakładania strychu, wykonanego z drewna.
9. Mauerlat Trwały kwadratowy pręt o wymiarach 100 x 100 mm lub 150 x 150 mm, układany u podstawy dachu w celu równomiernego rozłożenia ciężaru wzdłuż ścian nośnych, aby zapobiec przechylaniu się krokwi podczas podmuchów wiatru.

Wybór i przygotowanie materiału

Jak pan rozumie, głównym materiałem dla systemu kratownicowego pochyłego dachu jest drewno. I to, niestety, palny, nie odporny na wilgoć, gnijący materiał. Te cechy, oczywiście, są wadami, które są łatwe do wyeliminowania po przetworzeniu środka ogniouodporniającego, środka antyseptycznego, impregnacji odpornej na wilgoć. Obróbka drewna w celu skutecznej ochrony tych związków jest konieczna w kilku warstwach. Obliczenie wymaganej ilości środka antyseptycznego wytworzonego zgodnie z zaleceniami producenta.

Użyj wysokiej jakości materiału z drzew iglastych, bez sęków. Jeśli nadal tam są, wyczyść, za pomocą specjalnego narzędzia. Niepolakierowane drewno należy wstępnie wyszlifować, kora musi zostać usunięta.

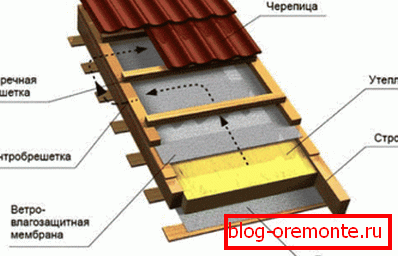

Metalowe pokrycia dachowe, tektura falista, łupek, ondulina, shinglas są stosowane jako pokrycia dachowe. Ponieważ sama konstrukcja jest masywna, eksperci radzą, aby preferować lżejsze materiały, aby zbytnio nie obciążać systemu dachowego. Waga w tym przypadku będzie decydującym czynnikiem przy wyborze. Skrzynia wykonana jest z litego lub kratowego typu, z płyty nieobrzynanej lub ze sklejki odpornej na wilgoć. Jako izolacja stosowana jest wełna mineralna na bazie bazaltowej lub pianka. Dekoracyjne pokrycie może być wykonane z bocznicy, bloku lub podszewki.

Niuanse edycji

Konieczne jest rozpoczęcie wznoszenia dachu poprzez wykonanie obliczeń ładunku, któremu zostanie poddany. Aby to zrobić, dodaj wagę każdego z materiałów tortu dachowego, który można znaleźć w książkach referencyjnych. Następnie określane są tymczasowe obciążenia z padającego śniegu. Kiedy te wskaźniki są połączone, okazuje się taki wskaźnik, jak całkowite obciążenie, które waha się około 40-50 kg / m2. Zgodnie z tymi parametrami określa się, jaki margines powinien mieć system krokwi, przekrój elementów ramy. Aby zaoszczędzić na tych obliczeniach, można skorzystać z specjalnego programu do obliczeń, dostępnego do użytku w Internecie. Następnie rysuje się rysunek odzwierciedlający położenie wszystkich elementów z obliczonymi wymiarami.

Dalsze działania dotyczą faktycznej instalacji uszkodzonego dachu:

• Wyprodukowanie wszystkich niezbędnych materiałów. Lepiej kupić je z niewielkim marginesem, aby nie znaleźć się w sytuacji, gdy czegoś brakuje.
• Wszystkie drewniane elementy są cięte na wymiar według wzoru. Najszybszym sposobem na to jest szlifierka lub piła tarczowa.

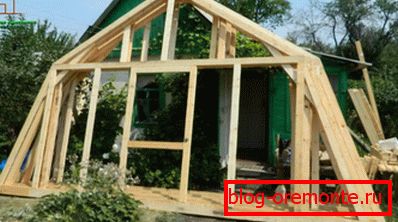

• Dolne krokwie, rozpórki, stojaki na ziemi są ze sobą połączone, tworząc tzw. Farmę.



• Gotowe farmy wspinają się na górę w celu instalacji.
• Kratownice połączone są zaciągnięciami, kładzione są górne krokwie.



• Skrzynia jest tworzona, grzejnik jest montowany, kładziony jest dach.
• Szczyty, zwisy są przykryte wybranym materiałem, otwory okienne są wyposażone.

Jeżeli obliczenia zostaną przeprowadzone prawidłowo, system kratownic z rozbitym dachem jest solidną, niezawodną konstrukcją dachu mansardowego, która będzie trwać przez ponad dekadę, pod warunkiem regularnego monitorowania stanu.
