Urządzenie dachu i dachu pod metalem - konstrukcja i

Blachodachówka - zadaszenie na bazie stali ocynkowanej o falistym profilu, imitujące kształt płytek ceramicznych. Jest to jeden z najpopularniejszych materiałów do budowy dachu. W sklepach prezentowane są szeroko wszystkie powiązane elementy, aby stworzyć dach z metalu (profil kalenicy, endova, gzyms, listwy frontonowe) do wykonywania prac dekarskich własnymi rękami. W tym artykule opiszemy, jak wygląda technologia pokrywania dachów blachodachówką.

Charakterystyka materiału

Metal - pokrycia dachowe na bazie stali ocynkowanej z warstwą polimerową lub lakierniczą, stosowane do budowy zimnego lub ciepłego dachu. Jest produkowany przez blanki ze stali walcowanej na zimno. Mocne strony metalowych płytek to:

• Lekki. Jeden metr kwadratowy metalowej płytki waży 5,5-6,5 kg, co pozwala na układanie na rzadkiej skrzyni bez wzmacniania ramy dachu.
• Długa żywotność. Wysokiej jakości blachodachówka, a także dodatkowe elementy wykonane ze stali ocynkowanej, działają od ponad 20-25 lat z należytą konserwacją i terminową naprawą.
• Odporność na korozję. Warstwa cynku, powłoka polimerowa niezawodnie chroni stal przed działaniem wody, ponieważ metal nie koroduje.
• Wysoka nośność. Ze względu na falisty profil, płytka metalowa ma wysoką nośność i nie jest odkształcana pod wpływem dużych obciążeń.
• Odporność na zmiany temperatury. Krople temperatury nie wpływają na właściwości wytrzymałościowe, integralność materiału, dlatego są stosowane we wszystkich strefach klimatycznych.

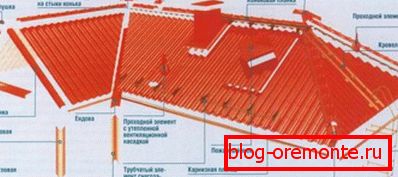

To ważne! Zaleca się układanie metalowych profili na pojedynczych i wielu dachach z nachyleniem co najmniej 12 stopni. Do zamontowania zimnego dachu potrzebny jest bezpośrednio materiał pokryciowy, a także dodatkowe elementy: endovy, rolki, karnisze lub listwy dachowe, elementy odwadniające, reflektory do okapów, ochrona odgromowa, uchwyty na śnieg. Konstrukcja ciepłego dachu oznacza dodatkowe zastosowanie izolacji i paroizolacji.

Wybór elementu

Dach metalowej płytki jest konstrukcją wielowarstwową, której elementy współdziałają ze sobą, podnoszą jej jakość i żywotność. Struktura zimnego dachu składa się z hydroizolacji, listew i pokrycia dachowego, a struktura ciepłego nadal zawiera izolację pary wodnej i warstwę izolacji. Doświadczeni rzemieślnicy zalecają dobór materiałów do montażu na dachu zgodnie z następującymi kryteriami:

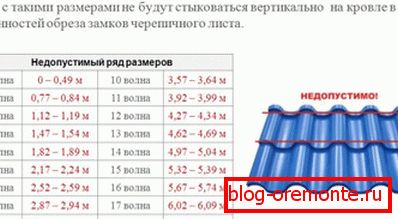

1. Przy wyborze metalu, tylko 2 wskaźniki odgrywają rolę - wysokość fal i grubość stali. Im wyższe są te wskaźniki, tym większa wytrzymałość i nośność pokrycia dachowego. Wymagana liczba arkuszy jest obliczana na podstawie powierzchni stoków i użytecznego obszaru sieci.
2. Dodatkowe elementy, takie jak kurtyna i szczyt, są uzyskiwane w zależności od długości nawisów, biorąc pod uwagę zakładkę 15-20 cm, dopasowane do tonu metalowej płytki.
3. Endow są używane do wyposażenia stawów między rampami w wielostronnych, złożonych konstrukcjach. Są to taśmy stalowe w kształcie naroża z powłoką polimerową.
4. Profil grzbietowy służy do wyposażenia kalenicy. Elementy grzbietowe, takie jak endy, mają narożniki z półkami montażowymi 20-50 cm, im szersze półki, tym lepiej profil chroni szczelinę między arkuszami materiału przed wilgocią.

Rozważmy, że budowa ciepłego dachu jest znacznie prostsza niż ciepła, ponieważ składa się tylko z 3 warstw. Jednak elementy pokrycia dachowego są używane do urządzenia dachu dowolnego typu. Wysokiej jakości elementy dodatkowe pomagają zachować integralność pokrycia dachowego, gdy wyposażono punkty połączenia w pionowe i poziome powierzchnie, punkty przelotowe i napowietrzacze wzdłuż rampy, minimalizując ryzyko wycieku.

Pokrycie dachowe

Podstawą trwałości i niezawodności dachu jest dobrze zaprojektowany tort na dach wykonany z kompatybilnych materiałów, który zapewnia szczelną i trwałą powłokę. Konstrukcja dachu z profilu metalowego ma strukturę wielowarstwową, która spełnia 4 ważne funkcje: hydroizolację, izolację termiczną, barierę paroszczelną, przednią szybę. Pokrycie dachowe под металлочерепицу состоит из следующих ингредиентов:

• Bariera paroizolacyjna. Chroni on konstrukcję dachu przed przenikaniem pary nasyconej wilgocią z ogrzewanych pomieszczeń na piętrze lub poddaszu. Paroizolacja jest membraną rozproszoną, która umożliwia przepływ powietrza, ale nie pozwala przejść wody, jest przymocowana do dolnej powierzchni krokwi za pomocą zszywacza budowlanego.
• Izolacja termiczna. Izolacja jest montowana pomiędzy kratownicami ramy dachowej. Warstwa izolacji termicznej niezbędna do utrzymania optymalnej temperatury, obliczana na podstawie warunków klimatycznych. Grzałka nie wchodzi w konstrukcję zimnego dachu.
• Hydroizolacja. Materiał hydroizolacyjny jest umieszczony na krokwiach, aby chronić drewniane elementy ramy przed wnikaniem wilgoci z zewnątrz. Jako wodoodporna folia lub membrana. W przypadku urządzenia z zimnego dachu dozwolone jest stosowanie pokrycia dachowego.
• Counterbribe. Reiki o grubości 2-3 cm, układane wzdłuż krokwi, tworzą kratkę, która tworzy szczelinę wentylacyjną pomiędzy warstwami tortu dachowego.
• Skrzynia. Metalowa płytka jest zamontowana na skrzynce kratowej przymocowanej prostopadle do krokwi. Ten element konstrukcyjny jest odpowiedzialny za rozkład ciężaru pokrycia dachowego i usztywnienie stoków.

Należy pamiętać, że w instrukcji zaleca się stosowanie elementów pomocniczych, które tworzą hermetyczną powłokę chronioną przed wilgocią ze wszystkich stron. Jeśli wykonasz pokrycia dachowe z metalu, za pomocą dolin, profilu kalenicy i różnych połączeń taśm, wtedy nie będzie wycieków nawet podczas ulewnych deszczy.

Wymagania dotyczące skrzynek

Układanie metalu odbywa się na solidnym fundamencie - skrzyni. Skrzynia nazywana jest podłogą drewnianych desek lub prętów, położonych ze światłem, do którego przymocowany jest materiał pokrycia dachowego. Elementy poszycia powinny podtrzymywać pokrycie dachowe w 3 miejscach, aby zapobiec odkształceniu: na bokach arkusza i na środku. Na skrzynię nałożono następujące wymagania:

1. Instrukcja nakazuje zamontować skrzynię do posadzki z płytek metalowych o wysokości 30-50 cm, w zależności od długości fali pokrycia dachowego.
2. Drewno do produkcji skrzynek poddanych działaniu środków antyseptycznych i przeciwpożarowych w celu ochrony przed próchnicą i zwiększeniem odporności na ogień.
3. W miejscach gdzie doliny, profile kalenicowe lub uchwyty na śnieg są przymocowane, skrzynia jest wzmocniona dodatkowym elementem. Dzieje się tak, ponieważ endova i inne elementy zęzy są miejscami, gdzie gromadzą się płyny i śnieg, więc ładunek na krokwiach jest tam wyższy.

Doświadczeni mistrzowie mówią: bardziej płaskie zbocza dachu, tym mniej powinien być krok skrzyń. Taka instrukcja jest wyjaśniona faktem, że z dachów o małym nachyleniu płyn i śnieg nie zsuwają się niezależnie, ale zwlekają, w wyniku czego wzrasta obciążenie krokwi i skrzyni.

Technologia układania

Układanie metalu odbywa się po montażu ramy kratownicy i skrzyń. Aby uniknąć zwilżania drewnianych elementów ramy, konieczne jest przeprowadzenie instalacji w czasie suchej pogody. Ze względów bezpieczeństwa zabrania się wykonywania prac na wysokości przy wietrznej pogodzie. Aby złożyć wysokiej jakości profil metalowy. Jest następująca instrukcja:

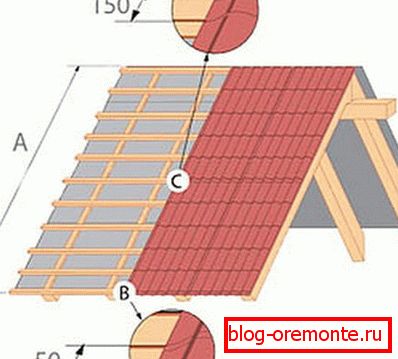

• Materiał izolacyjny układany jest na szczycie krokwi, zaczynając od zwisu dachowego. Układanie odbywa się z lekkim obwisaniem, aby hydroizolacja nie pękła pod wpływem ciśnienia wody. Folię mocuje się do krokwi za pomocą zszywacza, zakładka pomiędzy pasami jest wykonywana na 10-15 cm, przyklejając ją taśmą samoprzylepną.
• Wzdłuż krokwi, bezpośrednio na wierzchu hydroizolacji, montuje się szyny kontr-grilla, które tworzą szczelinę wentylacyjną niezbędną do ochrony pokrycia dachowego przed kondensatem.
• Następnie, prostopadle do nóg kratownicy ramy, skrzynia jest przymocowana do przeciwległej kraty z krokiem równym długości fali metalowego profilu.
• Wykonuj arkusze tnące z metalu na wymiar nachylenia. W przypadku zakupu materiału bezpośrednio od producenta, cięcie odbywa się w fabryce, więc nie będzie poziomych połączeń między arkuszami. Wytnij profile metalowe z produkcji może być piła tarczowa, wyrzynarka lub piła do metalu.

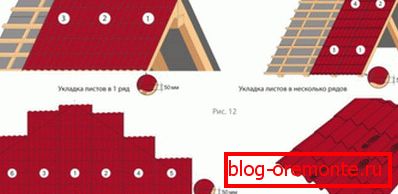

• Rozpocznij układanie w dolnej prawej krawędzi rampy. Jeśli układanie odbywa się w jednym rzędzie, arkusze są mocowane jeden po drugim. Jeśli instalacja przebiega w dwóch rzędach, najpierw ułóż skrajny arkusz od spodu rampy, a następnie przymocuj arkusz nad nim, a następnie 2 arkusze pierwszego rzędu i tak dalej.

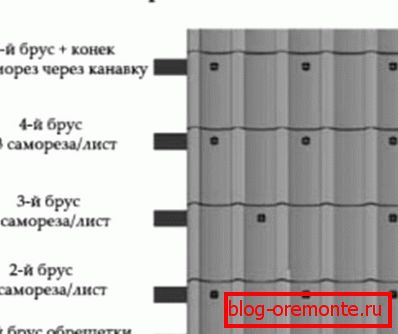

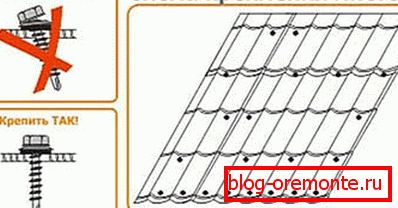

• Przymocuj arkusz do skrzyni za pomocą śrub dachowych z gumową podkładką, która zamyka otwór montażowy przed przenikaniem wody. Wkręty są skręcane ściśle pod kątem prostym do powierzchni pokrycia dachowego, pozostawiając odstęp 1-2 mm, aby go nie odkształcić. Do mocowania 1 blachy wymaga 10-15 wkrętów.
• Podczas instalowania płytki metalowej zachodzą na siebie nawzajem przez 1 falę. Miejsce nakładania się arkuszy jest mocowane za pomocą śrub przez rowek kapilarny.

Zwróć uwagę! Podczas mocowania płytek metalowych ważne jest, aby nie przekręcać śruby, aby uniknąć odkształcenia materiału i wiórów na powłoce polimerowej. Aby to zrobić, lepiej jest pracować z śrubokrętem przy niskich obrotach.

Instalacja dodatkowych elementów

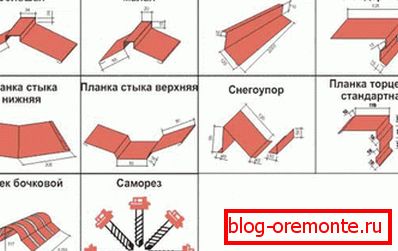

Montaż pokrycia dachowego wykonanego z metalu nie kończy się wraz z układaniem pokrycia dachowego. Aby uczynić konstrukcję bardziej trwałą, chronioną przed wilgocią atmosferyczną i kompletną, żmudne jest instalowanie endova, profilu kalenicowego i listew gzymsowych. Prace wykonywane są w następującej kolejności:

1. Zamontuj profil grzbietu. Op jest przymocowany do skrzyni wzdłuż połączenia kalenicy za pomocą śrub dachowych. Aby zabezpieczyć końce profilu przed wnikaniem wody, użyj specjalnej uszczelki.
2. Napraw endova i inne kamienie żółciowe. Aby zabezpieczyć połączenia pomiędzy zboczami i miejscami skrzyżowania z powierzchniami pionowymi, instalowane są specjalne paski.
3. Okapy i zwieńczenia są wyposażone w specjalne paski chroniące przed wilgocią i wiatrem.
4. Szyć gzymsy i nawisy szczytowe z podsufitkami. Te perforowane panele chronią dolną powierzchnię skarpy, która nie jest chroniona przez hydroizolację, przed kontaktem z wodą.
5. Zainstaluj odpływ, snegozaderzhateli i ochronę odgromową.

Pamiętaj! Endows, rolki, pasy łączące i rynny nie są dekoracyjnymi "elementami dachowymi". Pełnią one funkcję ochrony wstęgi przed przeciekiem, uszczelnieniem. Przy prawidłowym wyposażeniu tortu dachowego i zastosowaniu elementów pomocniczych dach metalu będzie trwał 20-30 lat.
