Właściciele domów z zasady poważnie podchodzą do organizacji ogrzewania w swoim mieszkaniu, wybierają najbezpieczniejsze modele kotłów, zwracają się do doświadczonych pieców. Czasami jednak pomijany jest fakt, że niewłaściwa instalacja komina jest często jeszcze bardziej niebezpieczna. Komin jest najważniejszym elementem systemu grzewczego w prywatnym domu, którego montaż odbywa się zgodnie z przepisami budowlanymi i wymogami bezpieczeństwa przeciwpożarowego. Instalacja komina, wykonana bez przestrzegania tych zasad, obarczona jest nieodwracalnymi konsekwencjami - pożarem lub zatruciem tlenkiem węgla w domu. Dzisiejszy artykuł opowie o typach kominów, urządzeniu i metodach instalacji.

Rodzaje kominów

Komin służy do przenoszenia dymu i produktów spalania do atmosfery, zaczyna się od wlotu grzałki w domu i kończy się ponad grzbietem dachu z parasolem ochronnym. W budownictwie prywatnym używa się głównie następujących typów:

1. Wykonane z cegły. Rura murowana była używana od czasów, gdy ludzie zaczęli budować kominki i piece. Różnica w nowoczesnym kominie murowanym polega na zastosowaniu specjalnej pieca ognioodpornego. Ze względu na swoje właściwości akumulacji ciepła, materiał ten zatrzymuje ciepło wewnątrz rury, zapobiegając przegrzaniu dekoracji domu w kontakcie ze ścianami. Złożona konstrukcja ceglanej rury, znaczna masa, zmuszają właścicieli domów do porzucenia tej opcji. Prawidłowo sprawić, aby instalacja kominów tego typu mogła być prowadzona jedynie przez mastersy pieca, co zwiększa koszty ze względu na płace kapitana.



2. Wykonane z metalu. Sprzedaż kominów metalowych ułatwiła stworzenie systemu kominowego w prywatnym domu. Rury wykończeniowe wykonane ze stali stopowej o grubości 1 mm lub większej są lżejsze i tańsze niż odpowiedniki z cegieł. Urządzenie takiego komina składa się z oddzielnych modułów. Moduły proste służą do układania sekcji pionowych i poziomych, a także zagięć i trójników do obracania. Instalacja stalowego komina ocynkowanego ma jedną wadę, ponieważ jego materiał ma lepszą przewodność cieplną w porównaniu do rur ceglanych, więc potrzebuje dodatkowej izolacji. Jednak samodzielna instalacja tego typu komina jest o wiele łatwiejsza do wykonania, wystarczy postępować zgodnie z instrukcjami.
3. Z ceramiki. Ceramiczne urządzenie kominowe łączy w sobie zalety ceglanych i metalowych kominów. Ma modułową budowę i ma niskie przewodnictwo cieplne. Cena takich produktów jest wyższa niż rury metalowej, ale znacznie niższa niż koszt cegieł. Ceramiczny komin stwarza problemy przy zakrzywianiu, lepiej nadaje się do pionowej konfiguracji systemu.

Materiał, z którego wykonany jest komin, może być dobrany prawidłowo, w oparciu o trzy czynniki: zgodność z materiałem grzejnika, niskie przewodnictwo cieplne i szczelność połączeń.

Sposoby usuwania komina

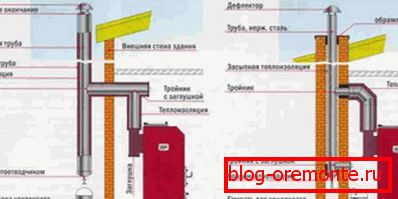

Głównym zadaniem komina - oddymianie poza domem, które można zorganizować na kilka sposobów. Wybór miejsca na wstawienie rury zależy od umiejscowienia grzejnika, obszaru wolnego i rodzaju komina. Użyj następujących opcji umieszczania rur:

• Zewnętrzny Zewnętrzne umieszczanie w Rosji jest dość rzadko używane, jest używane, jeśli urządzenie grzewcze jest zainstalowane w prywatnym domu, czego nie przewidziano w projekcie. Urządzeniem zewnętrznego komina jest usunięcie rury na ulicy przez ścianę sąsiadującą z urządzeniem grzewczym. Od punktu wycofania rura podnosi się do wysokości grzbietu lub wyżej, aby zapewnić dobrą przyczepność. Prawidłowo ustawić zewnętrzną rurę w odległości co najmniej 0,5 m od krawędzi dachu, aby zapobiec pożarowi. Zaletą tej opcji jest zaoszczędzenie miejsca w domu z powodu usunięcia komunikacji poza jej granicami.

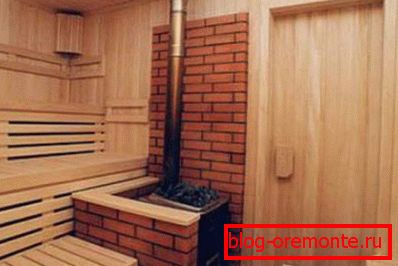

• Wewnętrzny. Komin na dachu jest pewnym znakiem wewnętrznego komina. Jego urządzenie ma doskonały widok pionowy, wznoszący się na dach bezpośrednio nad grzejnikiem. Jeśli komin jest wykonany z materiału o wysokiej przewodności cieplnej, umieszczenie w domu zmniejsza straty ciepła i zmniejsza zużycie paliwa, aby utrzymać optymalną temperaturę. Złożoność wewnętrznej lokalizacji polega na tym, że podczas jej instalacji konieczne jest wykonanie pracochłonnego wiązania, najpierw w podłodze, a następnie w dachu. Ponadto ta opcja jest uważana za bardziej łatwopalną.

Zewnętrzne umieszczenie dobrze nadaje się do uciążliwej budowy ceglanego komina, a jeśli usuniesz metalową rurę przez ścianę, będziesz musiał zadbać o dodatkową izolację lub użyć specjalnych rur wielowarstwowych.

Wymagania dotyczące komina

Selekcja elementów odbywa się z uwzględnieniem wymagań charakterystyk technicznych grzałki. Aby system działał sprawnie, konieczne jest przestrzeganie podstawowych zasad projektowania kominów:

1. Okrągły kształt jest korzystniejszy, ponieważ produkty spalania i kurz gromadzą się w rogach rury. Okrągłe kominy wymagają czyszczenia rzadziej niż prostokątne i kwadratowe.
2. Przekrój rury nie powinien być mniejszy niż średnica dyszy nagrzewnicy. Oblicza się, że dla każdego kilowata mocy, aby zapewnić odpowiedni poziom ciągu, potrzeba 8 metrów kwadratowych. patrz sekcja. Zwykle informacje na temat wymaganego wymiaru komina zawarte są w instrukcjach obsługi pieca.
3. Każda grzałka wymaga instalacji własnego komina. W niektórych przypadkach możliwe jest odejście od tej reguły, ale wtedy urządzenia powinny być umieszczone na wysokości rany, odległość między punktami połączenia wynosi 1 mi więcej. Rozmiar odcinka rury powinien uwzględniać całkowitą moc generatorów ciepła.
4. Całkowita długość poziomych odcinków komina nie może przekraczać 1 m, naruszenie tej zasady zmniejsza siłę ciągu.
5. Komin jest wykończony 0,5-1,5 m powyżej kalenicy, na płaskim dachu - 0,5 m nad powierzchnią.

Główne kryterium doboru rur - wymagania przeciwpożarowe i zgodność z urządzeniem wytwarzającym ciepło, wygląd, estetyka i oszczędność miejsca w domu - są drugorzędne.

Kolejność montażu

Instalacja wewnętrznego komina rozpoczyna się od sporządzenia schematu i obliczenia wymaganej liczby segmentów rur. W celu prawidłowego montażu urządzenie wykonuje się w następującej kolejności:

• Powierzchnia ścian i podłogi za urządzeniem grzewczym i kominem jest chroniona przed ogniem przez materiał ognioodporny, na przykład arkusze azbestu.

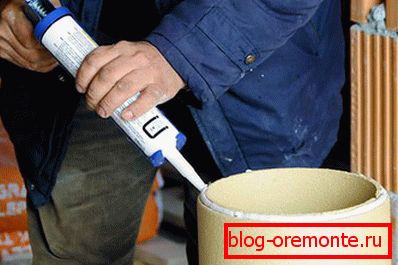

• Pierwszy odcinek rury jest połączony z dyszą urządzenia wytwarzającego ciepło lub pieca. Jeśli w złączu są szczeliny, użyj adaptera lub uszczelki. Aby uszczelnić złącze, nałóż ognioodporny uszczelniacz i metalowy zacisk.
• Każdy kolejny segment rury jednokierunkowej jest umieszczany w dolnym biegu, aby nie utrudniać przedostawania się dymu. Połączenie rur wielowarstwowych odbywa się w różny sposób - elementy, wewnętrzny kontur jest wkładany do leżącego pod spodem modułu, do zewnętrznego, odwrotnie.
• Zaleca się obserwować zachodzenie na siebie rur, równe jednej czwartej promienia. Aby ułatwić obróbkę za pomocą uszczelek i spoin z kołnierzami, nie ma potrzeby umieszczania ich w miejscach przejścia stropów i dachów międzywarstwowych.
• Jeśli konieczne jest obrócenie rury, moduły są połączone za pomocą obrotowego kolanka o kącie 45 lub 90 stopni.
• Aby utrzymać komin w suficie i dachu, musisz zrobić w nich dziurę i zainstalować skrzynkę lub rurę rozgałęźną, w której nalewana jest izolacja ogniotrwała.
• Po włożeniu rury na dach jest ona chroniona elastycznym uszczelnieniem w postaci lejka, który niezawodnie chroni przed przenikaniem wody.
• Rura zostaje ukończona do obliczonej wysokości, a na górze kładzie się parasol ochronny, aby zapobiec przedostawaniu się do komina szczątków, gałęzi i ptaków.
• Umieścić ozdobną listwę wylotową rury, odpowiednią w kolorze do materiału pokrycia dachowego.

Po zainstalowaniu konieczne jest uruchomienie systemów grzewczych, sprawdzenie chęci i szczelności połączeń - nawet niewielki lekki dym wskazuje na poważne problemy, których rozwiązanie nie jest bezpieczne odkładać.

Zainstalowanie komina w domu jest odpowiedzialnym wydarzeniem, którego jakość i wydajność decydują o komforcie i bezpieczeństwie pracy instalacji grzewczej, dlatego stosuj się do zaleceń producenta i technologii montażu.
