Urządzenie wewnętrznego odwodnienia - obliczenia i

Dla dużej części terytorium Rosji charakterystyczne są obfite opady: zimą, długotrwałe opady śniegu, a latem długotrwałe opady. Takie warunki pogodowe są uważane za niekorzystne, ponieważ często opuszczają dach stały i dochodzi do wycieku. Aby poradzić sobie z dużą ilością roztopionego materiału i wody deszczowej gromadzącej się na powierzchni dachu, zainstalowano system rur odpływowych, który jest odpowiedzialny za gromadzenie i transport płynu do kanalizacji burzowej. W przypadku płaskiego i niepokrytego dachu jednospadowego odpowiedni jest odpływ wewnętrzny, którego urządzenie szczegółowo zbadamy w tym artykule.

Urządzenie

Odpływ wewnętrzny - system, który zbiera i usuwa rozmrożone i deszcz z powierzchni dachu przez rury spustowe w "prysznicu". Ten projekt jest wyposażony, gdy dom ma dach płaski lub kurtyny. System odwadniający typu wewnętrznego składa się z następujących elementów:

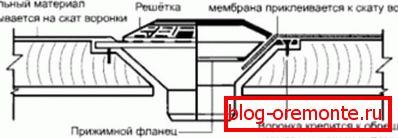

1. Lejki do poboru wody. Termin ten odnosi się do urządzeń, które wykonują pierwotny zbiór cieczy gromadzącej się na powierzchni dachu. Materiał i cena tego elementu jest znacząco różna: istnieją niedrogie modele z tworzywa sztucznego lub ze stali nierdzewnej, z wyłączeniem miedzi. Jeżeli dach ma płaską powierzchnię o niewielkim nachyleniu, zgodnie z wymaganiami SNiP, na nim zainstalowany jest płaski lejek z wewnętrznym drenażem, na spadzistym - czapce dzwonowej. Wielkość i średnica tego elementu określa obliczenia, biorąc pod uwagę obszar nachylenia i ilość opadów. Sklepy specjalistyczne sprzedają lejek z ogrzewaniem, filtrami ochronnymi i stabilizatorami przepływu, jednak cena takich modeli jest znacznie wyższa.
2. Rury odprowadzające. Tak zwane rurowe lejki łączące i pion odpływowy. Montaż tych elementów odbywa się z niewielkim nachyleniem, dzięki czemu system działa grawitacyjnie. Średnica rury odprowadzającej zależy od wielkości lejka, ilości opadów, która określa obliczenia i wymagań SNiP. Instalacja odbywa się wewnątrz budynku, dlatego elementy są łączone przez spawanie bez elementów kompensacyjnych.
3. Drainpipe. Stojak to odcinek rury odpływowej, umieszczony pionowo wewnątrz budynku, przez który stopiony śnieg lub woda deszczowa wpada do kanału burzowego. Zgodnie z normami SNiP średnica pionu powinna odpowiadać średnicy rury wylotowej i lejka, ponieważ główną przyczyną przecieku jest niedostateczne uszczelnienie połączeń między tymi elementami. System odwodnienia działa efektywnie pod warunkiem pełnej szczelności.
4. Elementy złączne. Instalacja odpływu tego typu odbywa się wewnątrz budynku, system jest instalowany za pomocą wsporników i mocowań. Zgodnie z wymogami SNiP materiał łączników i rur musi się zgadzać.
5. Audyty. System odwodnienia zgodnie z normami SNiP obejmuje otwory rewizyjne, dzięki którym wykonują rutynową kontrolę i czyszczenie rur.

Zwróć uwagę! Aby uzyskać wysokiej jakości pracę z odwodnieniem wewnętrznym, rozwikłać płaski dach, jest to nazwa procesu tworzenia minimalnego spadku niezbędnego do przepłynięcia wody do lejka. Instalacja odbywa się w taki sposób, aby znajdowały się poniżej poziomu dachu.

Gatunek

Charakterystyczną różnicą pomiędzy odwadnianiem wewnętrznym i zewnętrznym jest miejsce instalacji, ponieważ instalacja odbywa się wewnątrz konstrukcji. Z jednej strony ten projekt ma pewne zalety, z drugiej strony wiąże się z trudnościami, ponieważ każdy węzeł musi być szczelnie zamknięty, aby zapobiec wyciekom. Liczba i średnica elementów określa obliczenia na podstawie określenia powierzchni dachu i ilości opadów. Wewnętrzny system drenażowy składa się z dwóch rodzajów:

• Grawitacja. Typ spustu grawitacyjnego jest najprostszą opcją, której obliczenia i instalacja odbywa się bez większych trudności. Projekt obejmuje następujące elementy: lejki, rury odprowadzające, piony. System grawitacyjny jest nieefektywny, nie poradzi sobie z napływem wody, którą dach ulega podczas ulewnych deszczów, jeśli średnica lub liczba elementów nie zgadza się z parametrami przedstawionymi w obliczeniach. Zaletą tego rozwiązania jest niska cena.

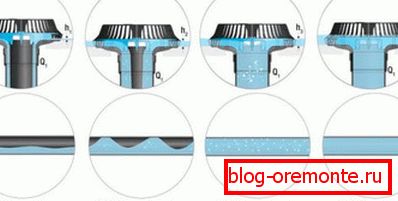

• Syfon Drenaż, działający na zasadzie syfonu, różni się od grawitacji wyższą wydajnością. System drenażu syfonu jest całkowicie wypełniony osadami, tak że w nim z leja wlotowego wody i przed wejściem do ścieków powstaje słup wody. Jeżeli poziom cieczy w podnośniku maleje, w leju powstaje strefa próżniowa zasysająca wilgoć z powierzchni dachu. Koszt instalacji tego typu odpływu jest wyższy ze względu na koszt specjalnych lejów ze stabilizatorami przepływu. Aby działać efektywnie, musisz wykonać obliczenia, a także zebrać materiał o wysokiej jakości. Zaletą tego rozwiązania jest to, że przy szybkim ruchu wody każdy węzeł odpływu jest samoczyszczący, niezależnie od użytego materiału.

Cena elementów wewnętrznego odpływu zależy od wielu czynników: wartość ma materiał, średnicę i sławę producenta. Najtańsze modele wykonane są ze stali nierdzewnej. Plastik jest nieco droższy, ale SNiP nie zezwala na użycie plastikowych części, jeśli instalacja jest wykonywana na budynkach wysokich lub mieszkalnych. Produkowane są również komponenty z miedzi, żeliwa i aluminium, ale są one mniej popularne. Materiał wysokiej jakości, który jest odporny na korozję, wydłuży żywotność drenażu.

Stawki instalacyjne

Nawet jeśli obliczenia zostały przeprowadzone poprawnie, a podczas instalacji odpowiedniej jakości materiału, który spełnia wymagania SNiP, system odprowadzania wody może nie działać poprawnie, jeśli zainstalujesz go bez przestrzegania prostych zasad:

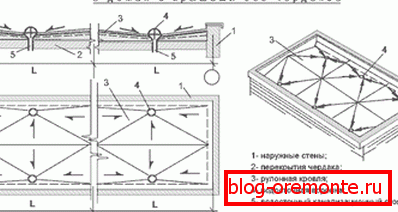

1. Leje doprowadzające wodę równomiernie rozmieszczone na całej powierzchni zbocza. Jeśli dach jest mały, zainstaluj co najmniej 2 lejki, na każde dodatkowe 20 metrów kwadratowych. m dodać jeden element przyciągający wodę, zgodnie z wymaganiami SNiP.
2. Lejki, zgodnie z normami SNiP, nie mogą być instalowane bliżej niż 1 m od ścian budynku. Maksymalna dopuszczalna odległość między dwoma przewodami podłączonymi do tego samego pionu nie powinna przekraczać 20 m.
3. Jeśli materiał drenażowy jest metalowy, rury i lejki są elektrycznie podgrzewane. Środek ten eliminuje problem zamarzania i niszczenia rur w zimie, gdy w Rosji ustala się niską temperaturę.
4. Jeżeli dach jest wielopoziomowy, a różnica wysokości między poziomami przekracza 4 m, to poszczególne gałęzie odwadniające, niepołączone, są obliczane i instalowane, ponieważ ta różnica zmniejsza skuteczność usuwania opadów.
5. Przepisy budowlane zalecają instalację kanałów burzowych, rozpoczynających się pod rynną i kończących w wyznaczonych miejscach. W przypadku domów prywatnych dozwolone jest odprowadzanie wody drenażowej do ziemi lub gromadzenie jej w specjalnym pojemniku.

Urządzenie внутреннего водостока требует соблюдения строжайшей герметичности, так как просачивание жидкости в соединительные швы приводит к протечкам внутри жилых помещений, приводящих отделку в негодность. Монтируя водосток такого типа, не забывайте, что обслуживать его гораздо сложнее.
