Technologiczne konstrukcje dachowe wykonane z nowoczesnych materiałów mają wysoką integralność i długą żywotność. Różnią się od mniej zaawansowanych poprzedników pod nieobecność szczelin, pęknięć i dziur, które były nie tylko przyczyną wycieków, ale służyły również jako naturalna wentylacja. Dlatego wielowarstwowe pokrycie dachowe z profilowanego metalu, którego urządzenie obejmuje izolację termiczną, paroizolację i hydroizolację, wymaga instalacji systemu wentylacji wymuszonej. W tym artykule wyjaśnimy, jak wyposażyć wylot wentylacyjny do płytek metalowych, aby przedłużyć żywotność powłoki i drewnianych elementów ramy dachowej.
Urządzenie i gatunki

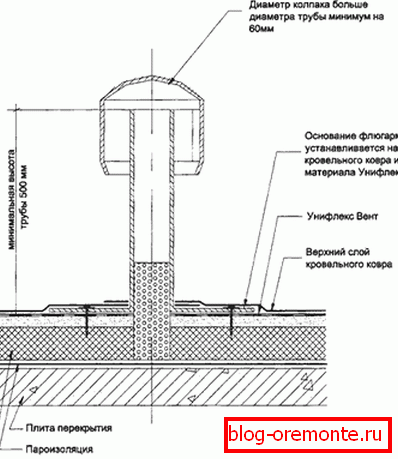

Wyjście wentylacyjne dachu to urządzenie w postaci małej rurki wykonanej z metalu lub tworzywa sztucznego, którego średnica mieści się w zakresie 30-100 mm, a jej długość wynosi do 50 cm. Jest on zainstalowany w bezpośrednim sąsiedztwie grzbietu dachu (nie dalej niż 60 cm), aby zapewnić ogrzane powietrze nasycone parą wodną, swobodny dostęp z wnętrza domu na ulicę. W przypadku wyposażenia w wentylację wymuszoną dachu należy zastosować 2 rodzaje systemów:
- Wentylacja dachowa. Ten system został zaprojektowany w celu optymalizacji temperatury i wilgotności w szczelinie wentylacyjnej dachu. Rozwiązuje problem wilgoci materiału izolacyjnego i drewna ramy krokwi. Chociaż cena takiego rozwiązania jest niska, rzadko jest ono wykorzystywane do organizowania wylotu wentylacyjnego dla płytek metalowych, ponieważ z powodu nagrzewania wewnętrznej powierzchni dachu powstaje skorupa lodowa, która całkowicie zatrzymuje wymianę powietrza. Do układania pokrycia dachowego stosowane są rury wentylacyjne, wyposażone w elastyczną penetrację i deflektor, o takiej długości, aby mogły dotrzeć do krokwi.

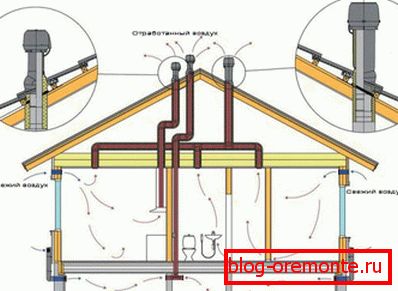

- Poprzez wentylację. Schemat ten różni się od pokrycia dachowego tym, że wyloty wentylacyjne przechodzą przez ciasto dachowe i wchodzą na strych. Rury stosowane do montażu wentylacji działają jako współosiowe, cena takich produktów jest wyższa, ale wysoka wydajność uzasadnia te koszty. Rury mają specjalną konstrukcję - 2 niezależne obwody usuwają nadmiar wilgoci z tortu dachowego i zapewniają cyrkulację powietrza na poddaszu.
To ważne! Uniwersalny wylot wentylacyjny na dach metalowo - plastikowej lub metalowej rury o średnicy 50 mm z ochronnym deflektorem na końcówce. Cena takich produktów zależy od materiału, rozmiaru i dodatkowych cech oferowanych przez producentów. Wentylatory wyposażone w wentylatory mechaniczne i elektryczne oraz filtry powietrza są uważane za skuteczne.
Funkcje
Uniwersalny wylot wentylacyjny musi być zainstalowany na dachu z metalu, ponieważ materiał ten jest wytwarzany w postaci arkuszy o dużej powierzchni, z których szwy są uszczelnione podczas montażu. Istnieją 3 ważne powody, dla których powinieneś wyposażyć wentylację dachu:
- Zapobiega zwilżaniu izolacji, zachowując w ten sposób wysokie właściwości izolacyjne materiału. Należy wziąć pod uwagę, że przy zwiększeniu wilgotności warstwy termoizolacyjnej o zaledwie 5%, przewodność cieplna materiału podwaja się i pozostaje tak nawet po suszeniu. W związku z tym instalacja wentylacji, której cena instalacyjna nie przekracza kilku tysięcy rubli, jest w stanie opóźnić całkowite zastąpienie warstwy termoizolacyjnej.
- Wentylacja dachowa zapobiega wzrostowi wilgotności i przedwczesnemu zużyciu ramy dachowej, która jest prawie w całości wykonana z drewna. Drewno - materiał pochodzenia naturalnego, o wzrastającej wilgotności, cierpi z powodu zgnilizny i pleśni, które są wynikiem działania szkodliwych mikroorganizmów.
- Ten prosty środek, który kosztuje mniej niż 1/10 całkowitego kosztu pokrycia dachowego, optymalizuje i wyrównuje temperaturę pokrycia dachowego. Dzięki otworom wentylacyjnym na powierzchni dachu nie powstaje skorupa lodowa, przeciążenie ramy krokwi i uszkodzenie powłoki z płytek metalowych podczas poślizgu.
Profesjonalni dekarze twierdzą, że na dach o spadku 20-30 stopni i powierzchni nie większej niż 60 metrów kwadratowych. m tylko jeden wylot wentylacyjny o średnicy 50 mm. Im większe i bardziej strome zbocza, tym więcej rur będzie wymagane. Uniwersalny zestaw zawiera samą rurę, elastyczną obudowę, plastyczną penetrację, osłonę ochronną, szablon i elementy mocujące. Cena wyjścia wynosi 700-1500 rubli, w zależności od materiału i funkcjonalności modelu.
Instalacja

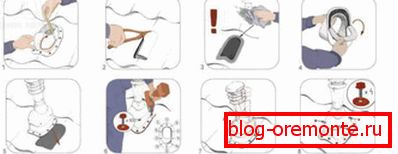

Montaż otworów wentylacyjnych na dachu metalowym następuje po zakończeniu prac dekarskich. Do instalacji potrzebne są piły do metalu lub metalu, marker, wiertło, śrubokręt i silikonowe szczeliwo. Prace wykonywane są zgodnie z instrukcjami w następującej kolejności:
- Określić lokalizację wylotu wentylacji. Powinien być umieszczony w pobliżu grzbietu (nie dalej niż 0,6 m). Jeśli dach ma skomplikowaną konfigurację, dla każdej rolki zainstalowany jest osobny aerator.
- W wybranym miejscu instalacji nałożyć szablon z rurką. Szablon musi być przymocowany na dachu taśmą klejącą lub przytrzymaj dłonie i zakreśl koło markera.
- Po usunięciu szablonu ze znacznika wiertło wykona kilka otworów w celu ułatwienia cięcia metalu. Kafelki metalowe cięte piłą do metalu lub nożyce do metalu, ponieważ bułgarski uszkadza niklowany materiał powłokowy, który chroni przed korozją.
- Za pomocą uszczelniacza silikonowego, wkręty dachowe, elastyczna obudowa mocuje otwór wykonany na zewnątrz. Następnie włóż do niego plastikową penetrację.
- Włożyć wylot odpowietrzający tak, aby górna część elastycznej obudowy była ciasno owinięta wokół rury. Przy użyciu poziomu konstrukcyjnego sprawdzana jest pozycja pionowa. Połączenie pomiędzy wylotem a elementem obudowy można wzmocnić za pomocą stalowego zacisku lub szczeliwa.
- Możesz zainstalować dekoracyjny fartuch z blachy w kolorze metalowej płytki na elastycznej obudowie, a następnie umieścić na rurze osłonę ochronną.
To ważne! Koszt instalacji każdego otworu wentylacyjnego na dachu metalowym wynosi 70-10% kosztu materiałów. Dlatego racjonalne jest samodzielne wykonanie instalacji, ze szczególnym uwzględnieniem uszczelnienia szwów, a także pionowego położenia rury.
