Wiszące krokwie dachowe - konstrukcje, urządzenia i

Dach jest najbardziej złożonym elementem konstrukcyjnym budynku mieszkalnego, komercyjnego lub przemysłowego, którego nie można zbudować bez dokładnego obliczenia i szczegółowego projektu. Jego urządzenie składa się z powłoki hydroizolacyjnej i ramy, która odpowiada za kształt, nośność i niezawodność dachu. Istnieją 2 rodzaje systemów dachowych różniących się składem i sposobem łączenia elementów - wisząca i nylonowa. W tym artykule opowiemy, czym są wiszące krokwie, a także, jak to konstruktywne rozwiązanie stosuje się w budownictwie.

Funkcje krokwie

Rama krokwi to zespół elementów wspierających, które odpowiadają za kształt dachu, geometrię, nachylenie i wysoką nośność. Osobliwością wiszącego systemu kratownicowego jest to, że jest on wznoszony w konstrukcjach, które nie mają wewnętrznych podpór łożyskowych. Konstrukcja kratownicy takiej ramy jest trójkątem równobocznym utworzonym przez krokwie i naprężanie, dlatego jest wysoce odporna na wpływy zewnętrzne. Cele ramy kratownicy uwzględniają:

1. Tworzenie nachylenia dachu. Dach powinien mieć nachylenie, aby skutecznie odprowadzać wilgoć podczas opadów, aby zrzucić masę śniegu, aby uniknąć przeciążenia ramy.
2. Rozkład masy dachu. Konstrukcja dachu waży całkiem sporo, szczególnie biorąc pod uwagę dodatkowe obciążenie podczas opadów śniegu. Krokwie równomiernie rozdzielają ciężar powłoki między ścianki łożysk.
3. Mocowanie pokrycia dachowego. Powłoka hydroizolacyjna jest przymocowana do czopa ramy kratownicy, która rozkłada obciążenie i nadaje powłoce sztywny kształt.

Uważają, że wiszące krokwie są uważane za bardziej stabilną konstrukcję ramy, ponieważ ich urządzenie pomaga zmniejszyć obciążenie rozrywające, z którego cierpią węzły systemów morskich.

Urządzenia naslonnyh systems

Konstrukcja systemu wiszącej kratownicy oznacza, że ​​w strukturze nakładającej się nie ma nośników kapitału wewnętrznego. W tym przypadku krokwie mają całkowite oparcie w punkcie mocowania na mauerlat, a z drugim końcem nogi po prostu opierają się o siebie bez użycia płozy poślizgowej. Kratownica typu wisząca jest trójkątem równoramiennym o podstawie równej szerokości fasady. Składa się z następujących elementów:

• Mauerlata. Ten trwały, płaski drewno ze zdrowego drewna liściastego o przekroju 100x100 mm lub 150x150 mm umieszcza się na górnej powierzchni ostatniego poziomu ścian nośnych, na których opierają się nogi krokwi. To urządzenie rozkłada ciężar krokwi, przenosząc ładunek na fundament.
• Nogi krokwi. Są to elementy nośne, które tworzą płaszczyznę nachyleń dachu, które są wykonane z prostych desek o wymiarach 50 x 150 mm lub 100 x 150 mm. Ustawiane są parami w odstępach co 60-120 cm, w zależności od wagi i wielkości wykończeniowej powłoki.
• Dokręcanie. Dokręcanie nazywa się poziomym elementem ramy, który napina dolne końce ramion krokwi, kompensując obciążenie rozciągania, wpływając na główne węzły dachu.
• Rigel. Rigel to najwyższy zaciąg, który ściąga krokwie w niewielkiej odległości od łyżwy. Ponieważ w tym obszarze obciążenie rozszerzenia jest większe, jest ono wykonane z pręta o grubszej przekroju.
• Babcia. Babcia nazywała zawieszony element ramy wiszącej kratownicy, która podtrzymuje centralną część dmuchania pod grzbietem, zapobiegając łożyskom ścian zewnętrznych.
• Strut Rozpórki nazywane są podporami poziomymi, podtrzymującymi nogi krokwi w górnej lub środkowej części, zapobiegając ugięciu długich elementów.

Zwróć uwagę! Bardzo często system wiszącej kratownicy nie obejmuje płyty zasilającej, ponieważ jej funkcja jest z powodzeniem realizowana przez nisko położone umocowanie. Doświadczeni rzemieślnicy uważają, że konstrukcja ramy bez tego elementu nie traci w żaden sposób siły ani niezawodności.

Gatunek

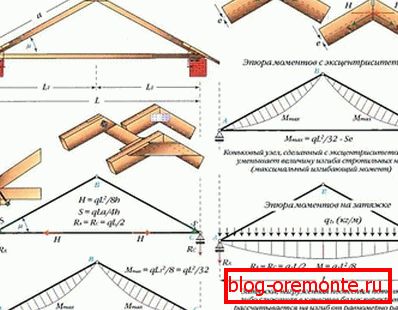

Urządzenie wiszącego systemu kratownic w dużym stopniu zależy od kształtu i wielkości zachodzącej na siebie struktury. Im większa powierzchnia domu, tym bardziej konstrukcja ma dodatkowe elementy, które zwiększają nośność ramy. Najprostszym kratownicą jest trójkąt równoramienny utworzony przez nogi krokwi i zaciągnięcia. Ale im dłuższe krokwie, tym więcej wsparcia będzie potrzebne, aby skompensować ich ugięcie pod własnym ciężarem. Istnieją wiszące systemy kratownicowe następujących typów:

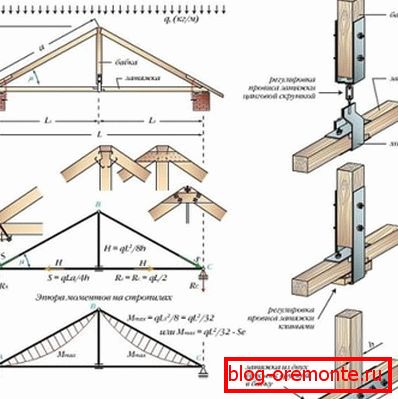

1. Prosty trójstykowy łuk w kształcie trójkąta. Jest to próbka najprostszej wiązary kratownicy typu wiszącej, która składa się z nóg kratownicowych i zaciągnięć. Jest to zamknięty trójkąt, którego podstawa działa tylko w napięciu, a boki - na ugięciu. W ten sposób możliwe jest blokowanie przęseł o szerokości do 6 metrów.

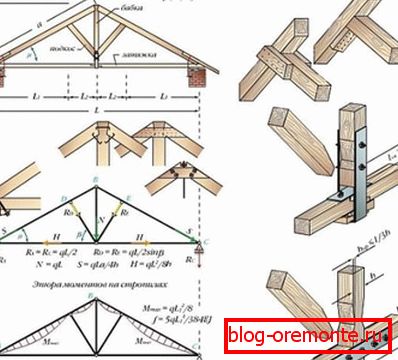

2. Trójgraniasty trójkątny łuk z zawieszeniem lub wrzeciennikiem. Jeżeli szerokość zachodzącej na siebie struktury przekracza 6 metrów, wówczas problematyczne jest stosowanie stałego pręta do wytwarzania zaciągnięć. Drewniany element takiej długości zwisa pod własnym ciężarem, dlatego składa się z 2 oddzielnych części i podwieszany jest za pomocą wrzeciennika.

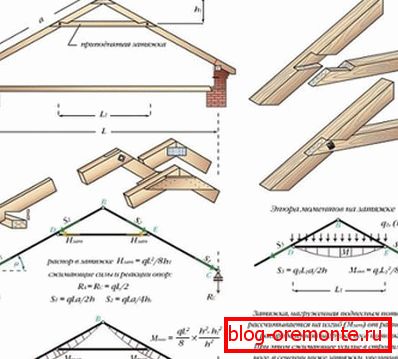

3. Trzy-zawiasowy łuk z podniesionym ciągnięciem. Ta wersja systemu wiszącej kratownicy jest stosowana, jeśli dach ma typ strychowy. Jednocześnie zaciągnięcie zostaje przeniesione do górnej części nóg krokwi bliżej połączenia kalenicowego. Im wyższy, tym większy naprężenie rozciągające, którego doświadcza. Podczas wyposażania strychu podniesione napięcie działa jak sufit.
4. Trój-zawiasowy trójkątny łuk ze śrubą. W tym przykładzie wykonania ruchomy uchwyt w postaci suwaka, który jest przymocowany do płytki mocującej, jest zastąpiony nieruchomymi. Dlatego śruba, która mocuje pary krokwi w górnej części, jest poddawana naciskowi nie naprężającemu, lecz ściskającemu.

To ważne! Jeżeli długość ramion krokwi przekracza 4-4,5 mm, to przy grubości przekroju 50x150 mm lub 100x150 mm zaczynają odczuwać znaczny nacisk na ugięcie pod działaniem własnego ciężaru. W celu skompensowania tego naprężenia, w górnej lub środkowej części krokwi są one podparte przez podpórkę podpartą na wrzecienniku.

Rodzaje mocowań

Dach, którego rama wykonana jest z drewna, podlega rozszerzalności cieplnej, a także nieznacznie zmienia swój rozmiar w zależności od wilgotności. Aby te najmniejsze zmiany nie prowadziły do ​​deformacji, należy zastosować specjalny system do mocowania elementów konstrukcyjnych. Wiszące krokwie mają 2 rodzaje elementów złącznych:

• Przeprowadzka Urządzenia mobilne to specjalne urządzenia - suwaki, wykonane z metalu. Za ich pomocą nogi krokwi są przymocowane do płytki mocowej, w wyniku czego mogą się nieco przesunąć, gdy wielkość elementów zmienia się wraz z wahaniami wilgotności. Takie urządzenia zapobiegają deformacji ramy dachowej, pozwalając jej "oddychać".
• Trudno. Sztywne mocowanie elementów ramowych kratownicy odbywa się za pomocą gwoździ, wkrętów samogwintujących lub metalowych okładzin. Metoda ta zapewnia niezawodne zamocowanie, ale nie kompensuje rozszerzalności cieplnej i zmiany wielkości drzewa przy wahaniach wilgotności.

Doświadczeni rzemieślnicy twierdzą, że zabronione jest wycinanie otworów w mauerlate w celu mocowania nóg krokwi, ponieważ narusza to integralność drewna i zmniejsza jego wytrzymałość. W przypadku mocowania ruchomego, nogi są mocowane za pomocą suwaków, a po sztywnym zamocowaniu wycięcia są wycinane pod płytą mocy, a następnie przybijane gwoździami.

Kryteria wyboru

Zawieszone krokwie są uważane za bardziej złożone w projektowaniu i montażu kratownicy. Ten cienki system wymaga dokładnych obliczeń, biorąc pod uwagę wszystkie obciążenia i siły, które będą oddziaływać na niego od wewnątrz i na zewnątrz. Aby dach był niezawodny, wybór dokonywany jest zgodnie z następującymi czynnikami:

1. Warunki klimatyczne. Aby ocenić, jakie obciążenie wiatrem i śniegiem wpłynie na krokwie, musisz określić strefę klimatyczną regionu, w którym trwa budowa.
2. Wykończenie pokrycia dachowego. Wybór ramy kratownicy zależy od pożądanego pokrycia dachowego, ponieważ wariant ma optymalny kąt nachylenia i zalecaną odległość pomiędzy elementami zgodnie z ciężarem i rozmiarem powłoki.
3. Rodzaj dachu. Dach może być jednospadowy, podwójny, biodrowy, pół-biodrowy lub biodrowy, w zależności od kształtu i wielkości konstrukcji.

To ważne! Zawieszone więźby dachowe są ciężkie i duże, dzięki czemu można podnosić jedynie konstrukcje, które już zostały zamontowane na dachu za pomocą dźwigu. Najczęściej rama jest montowana bezpośrednio na wysokości, co komplikuje prace dekarskie.
