Współosiowy kanał spalinowy do kotła gazowego - projekt i

Ogrzewanie autonomiczne stało się ostatnio nie tylko warunkiem koniecznym do życia w prywatnym domu, ale także sposobem na komfort wiszący i oszczędność pieniędzy dla właścicieli pomieszczeń mieszkalnych w budynkach mieszkalnych. Zwiększone zapotrzebowanie na urządzenia grzewcze było przyczyną opracowania bardziej wydajnych i wydajnych modeli. Nowoczesne urządzenia stawiają wysokie wymagania bezpieczeństwu łączenia i usuwania odpadów spalania przez kanały kominowe. Z tego powodu do użytku wszedł współosiowy komin dla kotła gazowego, którego urządzenie zasadniczo różni się od zwykłego.

Urządzenie i funkcje

Komin koncentryczny to kanał odprowadzający dym, którego konstrukcja składa się z dwóch rur o różnych średnicach włożonych w siebie. Wewnętrzne powierzchnie rur nie stykają się ze sobą, między nimi jest szczelina powietrzna. Komin koncentryczny składa się z dodatkowych elementów: prostych rur, wylotów, trójników, kolektorów kondensatu. Pełni dwie główne funkcje:

  1. Usuwanie dymu z paleniska. Dym jest nazywany mieszaniną gazów powstającą w wyniku spalania paliwa. Zadanie to wykonuje wewnętrzna rura współosiowego systemu usuwania dymu.

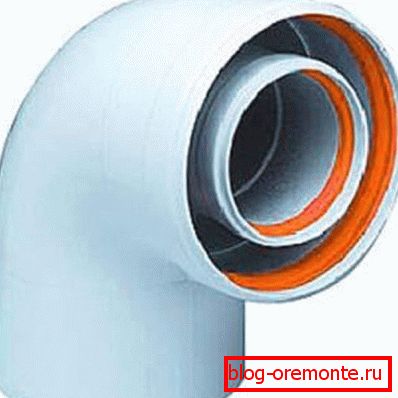

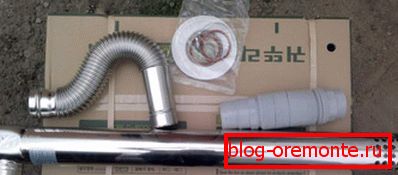

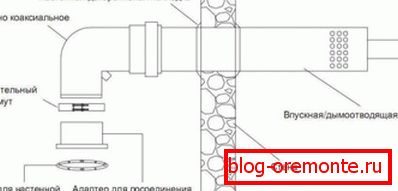

  2. Dopływ powietrza do pieca. Aby utrzymać spalanie w kotle gazowym, konieczne jest zapewnienie niezakłóconego dostępu do pieca tlenowego. W grzejnikach z konwencjonalnym kanałem odprowadzania dymu powietrze jest pobierane z pomieszczenia, co sprawia, że ​​jest duszno i ​​trudno w nim oddychać. Komin koncentryczny dostarcza powietrze do pieca przez zewnętrzny obrys rury. Koncentryczny zestaw do montażu komina Współosiowe wygięcie wyciągu komina w przekroju

To ważne! Takie urządzenie zaprojektowano zgodnie z zasadą rozdziału funkcji komina. Pozwala to zwiększyć produktywność i wydajność. Produkty spalania paliwa, którego temperatura jest dość wysoka, ogrzewają obwód zewnętrzny. Zewnętrzna rura, przez którą przepływa powietrze atmosferyczne, chłodzi wewnętrzną. Dzięki tej konstrukcji temperatura w kominie jest wyrównana, co zapobiega występowaniu kondensatu i zmniejsza ryzyko pożaru.

Korzyści

Komin koncentryczny jest uważany za bardziej wyrafinowany i skuteczny sposób usuwania produktów spalania z grzejnika grzałki. Elementy do montażu są często dostarczane wraz z wyposażeniem. Większość producentów zaleca instalowanie swoich produktów w kominach tego typu, ponieważ mają one następujące zalety:

  • Wysoka wydajność. Ze względu na nagrzewanie powietrza atmosferycznego wchodzącego do pieca z ulicy zwiększa się sprawność kotła gazowego, a także zmniejsza się zużycie paliwa i koszty.
  • Izolacja Dzięki zewnętrznemu poborowi powietrza izolowany jest system usuwania dymu z roztopów z zamkniętym piecem i współosiowym kominem. Oznacza to, że tlenek węgla nie wnika do pomieszczeń mieszkalnych.
  • Ognioodporne. Ponieważ zewnętrzny kontur rury, przez którą porusza się powietrze atmosferyczne, ma niższą temperaturę, ryzyko pożaru z winy komina zostaje zredukowane do niemal zera.
  • Универсальность. Instalacja коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
  • Zwartość. Połączenie dwóch funkcji w jednym urządzeniu oszczędza miejsce, ponieważ wysokosprawny komin współosiowy o mniejszej średnicy może poradzić sobie z dowolną objętością gazów.
  • Łatwa instalacja. Aby wyprowadzić przez ścianę komin z widokiem koncentrycznym na ulicę, nie jest wymagana żadna specjalna wiedza, doświadczenie ani kosztowne narzędzie. Jego konstrukcja ułatwia instalację i uruchomienie kotła ściennego lub podłogowego.
  • Przyjazność dla środowiska. Ze względu na wysoką sprawność kotłów wykorzystujących współosiowe kanały oddymiania, gaz jest całkowicie spalany w piecu. Takie urządzenie redukuje emisję gazów do atmosfery, co jest bardziej przyjazne dla środowiska. Różnice między konwencjonalnymi i współosiowymi połączeniami kominowymi

To ważne! Komin koncentryczny nadaje się wyłącznie do kotłów gazowych z zamkniętym paleniskiem i przymusowym ciągiem, obsługiwanych przez mały wentylator wbudowany w wnętrze rury. Przeciąg tego układu usuwania dymu musi zawierać kolektor kondensatu i audyt, przez który oczyszczana jest rura.

Wymagania bezpieczeństwa dotyczące instalacji

Według statystyk Ministerstwa Sytuacji Nadzwyczajnych i producentów, współosiowe kanały usuwania dymu są uważane za bezpieczniejsze i bardziej wydajne. Jednak podczas ich instalowania musisz spełnić określone wymagania:

  1. Maksymalne dopuszczalne dla większości modeli, długość rury, która usuwa produkty spalania do atmosfery, wynosi 3 m. W przypadku pojedynczych urządzeń można stosować rury o długości do 4-5 m.
  2. Rura dymna jest wyprowadzana na zewnątrz budynku przez ścianę przylegającą do ściany kotła grzewczego. Długość poziomej sekcji w miejscu wycofania nie powinna przekraczać 100 cm.
  3. Otwór do odprowadzenia rury na ulicę znajduje się na wysokości co najmniej 150 cm od kotła grzewczego i 200-250 cm od poziomu gruntu.
  4. Odległość od miejsca wyprowadzenia rury do sąsiednich konstrukcji powinna przekraczać 300 cm.
  5. Komin koncentryczny do kotła gazowego nie jest zalecany pod oknami. Minimalna dopuszczalna odległość od punktu wyjścia do okna wynosi 100 cm.

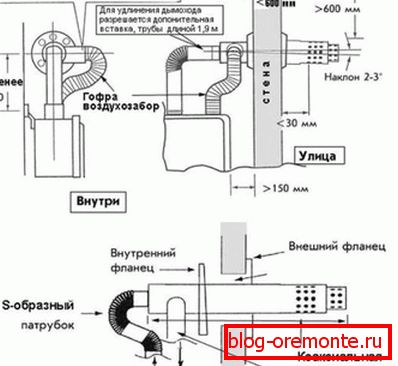

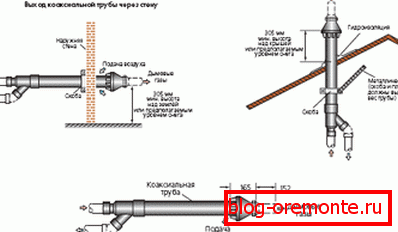

  6. W przypadku wymuszonych kanałów spalin pionowa sekcja rurowa jest opcjonalna, wystarczy poziomo przeciągnąć ją przez ścianę. Zasady bezpiecznej instalacji Wymagania dotyczące rury dymowej

Zwróć uwagę! Profesjonalni budowniczowie argumentują na temat skuteczności stosowania współosiowych kominów na terytorium centralnej Rosji i innych północnych regionów, twierdząc, że zostały opracowane do stosowania w temperaturach tak niskich jak -15 stopni. Gdzie zimą większość czasu temperatura spada poniżej tego znaku, zamarza. Producenci wyjaśniają problem nieprawidłowego obliczenia średnicy zewnętrznej i wewnętrznej rury i długości komina.

Instalacja

W przeciwieństwie do tradycyjnych metod usuwania dymu, komin koncentryczny jest montowany po prostu. Aby ukończyć instalację, należy ściśle przestrzegać instrukcji producenta sprzętu gazowego i wymagań przeciwpożarowych. Wykwalifikowani mistrzowie radzą zwrócić uwagę na następujące punkty:

  • Instalacja komina wyprodukowanego w połączeniu z instalacją urządzeń grzewczych.
  • Urządzenia z zamkniętą skrzynką paleniskową nie wymagają wyposażenia dla osobnego pomieszczenia dla kotłowni, ale miejsce instalacji powinno być osłonięte po bokach i od dołu materiałem ogniotrwałym.
  • Na ścianie określ punkt rury przez ścianę na ulicę. Znajduje się na wysokości 1,5 m od dyszy wylotowej kotła. Widział otwór w przegrodzie, którego rozmiar jest o kilka centymetrów większy niż średnica komina.
  • Specjalny element łączący jest przymocowany do dyszy kotła, a komin składa się z poszczególnych segmentów. Połączenia są mocowane za pomocą zacisków. To ważne! Aby uszczelnić połączenia współosiowego systemu usuwania dymu, nie można używać uszczelniaczy ani taśm samoprzylepnych, uszczelek.
  • Przejście rury przez przeszkodę w postaci ścianki jest izolowane materiałem ogniotrwałym, na przykład włóknem bazaltowym.

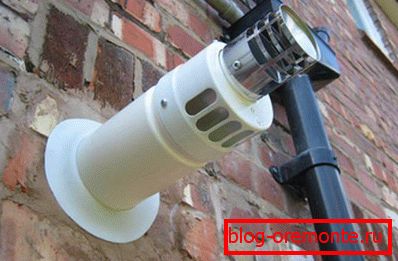

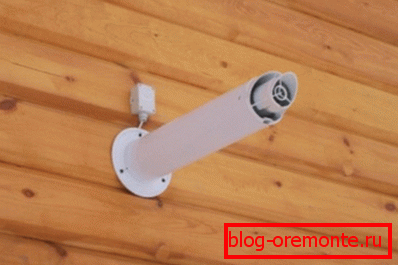

  • Segment poziomy, który przenosi rurę na ulicę, jest odwrócony za pomocą rozbieżnego kolana i ustawiony na wymaganą długość. Sekcja pionowa jest przymocowana na wspornikach do ściany. Na końcówce umieszczona jest przegroda ochronna. Usuwanie dymu przez ścianę
