Zawieszone krokwie, jak obliczyć i zabezpieczyć krokwie

Konstrukcja dachu jest złożonym systemem z elementami nośnymi, powłoką hydroizolacyjną, izolacją i paroizolacją. Wszystkie zespoły dachowe są narażone na tymczasowe i trwałe obciążenia, więc muszą mieć wysoką nośność, aby uniknąć deformacji, a nawet zawalenia się dachu. Aby zapewnić trwałość i długą żywotność, wykonywane są dokładne obliczenia, które określają skład ramy, odległość między jej elementami, a także przekrój. Z reguły w prywatnej budownictwie mieszkaniowym stosuje się system dachowy z napsowaniami, który pozwala na blokowanie konstrukcji o szerokości do 16 metrów. W tym artykule opowiemy o jego strukturze, funkcjach i głównych węzłach.

Urządzenie i funkcje

Struktura składająca się z połączonych ze sobą elementów nośnych podtrzymujących nachylenie dachu nazywana jest kratownicą dachową. Wykonuje funkcje rodzaju ramy, która daje nachylenie i kształt dachu. Montaż konstrukcji dachu przeprowadzany jest dopiero po obliczeniu obciążeń, które będą miały wpływ na jego działanie podczas eksploatacji. Odpowiednio zaprojektowane ramy rozwiążą następujące problemy:

1. Używany jako baza do mocowania pokrycia dachowego. Montaż materiału hydroizolacyjnego na powierzchni stoku wykonuje się na skrzynkach ramy dachowej, która równomiernie rozkłada ciężar powłoki, a także nadaje jej sztywny kształt.
2. Tworzy nachylenie konstrukcji dachu. Nogi krokwi ramy montowane są pod zboczem do podstawy, dzięki czemu dach zyskuje kształt trójkąta. Pochylona powierzchnia stoku umożliwia swobodne przesuwanie się wody i śniegu bez zwiększania obciążenia elementów systemu nośnego.
3. Daje sztywność konstrukcji i nośność. Dach jest narażony na duży nacisk ze względu na dużą wagę pokrycia dachowego, izolację cieplną, ciężar samej ramy dachowej i pokrywy śnieżnej, dlatego system dachowy musi mieć wysokie właściwości wytrzymałościowe i przekierować ciężar dachu na słupy nośne.

Zwróć uwagę! System dachowy typu morskiego nazywa się konstrukcją nośną dachu, która obejmuje pionowe słupy spoczywające na wewnętrznych ścianach nośnych. Montaż takiej ramy odbywa się, jeśli w środku domu znajduje się wielka ściana zainstalowana na fundamencie. Dach z zawieszonym systemem kratownic poddawany jest tylko naprężeniom zginającym, dzięki czemu nie wymaga kompensacyjnych elementów rozpierających.

Skład

Przed zainstalowaniem dachu należy wykonać dokładne obliczenia obciążeń, które będą miały na niego wpływ, a także szczegółowy projekt. Te proste obliczenia pomogą określić, które elementy zostaną uwzględnione w ukośnym systemie krokwi, obliczyć ich przekrój i odległość między nimi. Jeżeli dach jest podparty na wewnętrznych ścianach nośnych, jego rama składa się z następujących elementów:

• Mauerlata i kłamstwo. Terminy te nazywane są elementami nośnymi konstrukcji dachu, zamocowanymi na górnej warstwie ścian, na których wsparte są połacie dachowe. Wykonane są z drewna iglastego o przekroju 100x100 mm lub 150x150 mm. Post jest inny, ponieważ jest zamontowany na wewnętrznych przegrodach łożyskowych i może być zamocowany w pionowych słupkach podtrzymujących grzbiet.
• Krokiew. Zawieszone krokwie są montowane parami wzdłuż spadku dachu. Ich cechą szczególną jest to, że mają 2 punkty wsparcia - na mauerlat i na grzbiecie. Dzięki temu struktura jest trwała i nie odczuwa nacisku na zadziory. Krok między krokwiami, grubość nóg określa obliczenia uwzględniające ciężar pokrycia dachowego i warunki klimatyczne.
• Elementy podrysów. Elementy podobrazu nazywane są dodatkowymi elementami nośnymi, dzięki czemu dach zyskuje dużą nośność. Ta kategoria obejmuje podpory pionowe, zwane drenami, pufy poziome, a także podpórki podtrzymujące krokwie.
• Skrzynie. Skrzynia jest zamontowana prostopadle do nóg krokwi, wykonywana jest na niej instalacja pokrycia dachowego. Obliczenie obciążeń określa, czy podstawa dachu powinna być solidna, czy kratowa.

To ważne! Przy projektowaniu ukośnego systemu dachowego najważniejszą rzeczą, przed montażem, jest prawidłowe obliczenie stałych i tymczasowych obciążeń, którym poddawany jest dach domu. Charakterystyczną cechą ramy tego typu jest zastosowanie wewnętrznych ścian nośnych do instalacji obłej, pionowej konstrukcji, wspierającej konstrukcję kalenicy.

Gatunek

Dach trzęsie kilkoma rodzajami obciążeń, w tym obciążeniem rozszerzania i zginania. Aby skompensować te napięcia, a także aby system kratownicy stał się stabilny i sztywny, stosuje się dużą liczbę elementów kompensacyjnych, których przekrój określa obliczenia. Aby zapobiec deformacjom ramy, montaż dachu odbywa się za pomocą ruchomych uchwytów. Zawieszone krokwie należą do następującego typu:

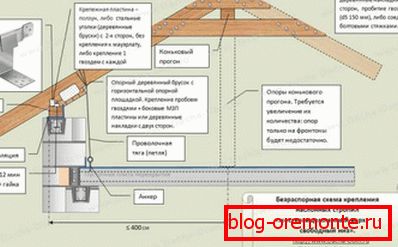

1. Bez śladu. Montaż ramy dachowej nylonu bez nylonu odbywa się za pomocą ruchomych łączników, dzięki czemu, nawet po zamocowaniu, elementy systemu mogą kompensować obciążenie ścian rozporowych ścian nośnych. Zawieszone nogi krokwi tego typu są mocowane z jednej strony za pomocą zawiasu, az drugiej za pomocą suwaka.
2. Spacer. Rozległe krokwie typu nylonowego nie mają dwóch stopni swobody, ale jeden. W tym przypadku jeden koniec nogi jest sztywno zamocowany, a drugi koniec suwakiem, zawiasem lub innym ruchomym zapięciem. Rozstaw ramy kratownicy zapewnia montaż płytki mocującej, ponieważ ma niewielki efekt wygięcia na zewnętrznych wspornikach łożyskowych.

Doświadczeni dekarze, aby pokryć drewniane domy, które nie ukończyły jeszcze procesu kurczenia się, używają bezstopniowych kratownic, których ruchome podpory mogą kompensować odkształcenia występujące przy stopniowym suszeniu drewna. Obliczenie polega na tym, że nieruchoma konstrukcja ustali się wraz ze skrzynką w domu.

Funkcje specjalne

Konstrukcja ściany kratowej ramy dachu zależy od wielu czynników. Na skład systemu wpływa nachylenie stoków, warunki klimatyczne w obszarze budowy, wybrany materiał pokrycia dachowego. Aby uwzględnić wszystkie te kryteria, należy wykonać obliczenia obciążeń na dachu. W zależności od szerokości zachodzącej na siebie konstrukcji rama dachowa dachu ma następujące cechy:

• Aby zachodziły na siebie konstrukcje o szerokości do 10 metrów, wystarczy jedna podpora łożyska, na której zainstalowane są pionowe słupki. Aby skompensować ugięcie długich nóg kratownicy, ustaw rozpórki.
• Aby zachodziły na siebie konstrukcje o szerokości do 10-14 metrów, wystarczy jedna wewnętrzna ściana nośna. Jednak, aby wzmocnić ramę kratownicy, składającą się z mauerlatu, kłody, kratownicowych nóg, kratownic, stojaków i rozporek, należy zastosować poziome zahamowania, które kompensują obciążenie rozrywające.
• Zachodzenie na siebie konstrukcji o szerokości 16 metrów wymaga 2 wewnętrznych ścian nośnych. W tym przypadku rama kratownicy składa się z blachy elektrycznej, kłody, krokwi, rozporek, rozpór, śrub i naciągu.

Należy pamiętać, że maksymalna długość nóg kratownicowych laminowanej ramy jest ograniczona do standardowej wielkości tarcicy, która wynosi 6 metrów. Oczywiście możesz zrobić krokodyle lub umieścić klaczki, ale ten projekt będzie mniej trwały.
