Door closer - rodzaj urządzenia, wybór, instalacja

Nikt nie lubi trzaskać drzwiami, ale musi być zamknięty szczelnie, aby uniknąć odpływu ciepła z pomieszczenia. Do bezszmerowego procesu instalowany jest samozamykacz.

Takie konstrukcje zastępują instalację sprężyn drzwiowych, które zamykając drzwi generują dużo hałasu. Rodzaje urządzeń, ich cechy i metody instalacji podpowiadają artykuł.

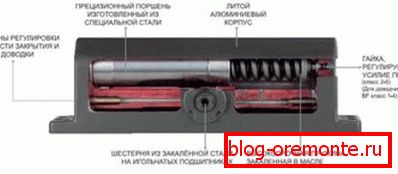

Urządzenie i zasada działania zamykaczy drzwi

Głównym elementem roboczym każdej bliższej strony jest sprężyna o dużej wytrzymałości, która wchodzi do cylindra drzwiowego bliżej. Podczas otwierania drzwi kompresuje się, gromadzi energię, a po zwolnieniu powraca do stanu początkowego zamknięcia.

Dla płynnego zamykania otworu w bliższym znajduje się amortyzator oleju. Wbudowany system zaworów ułatwia przepływ oleju przy otwieraniu drzwi od jednej komory do drugiej i przy zamykaniu z powrotem.

Za ich pomocą regulowana jest prędkość ruchu oleju, a tym samym szybkość zamykania drzwi. Niezbędna gładkość procesu daje lepkość absorbującego wstrząsy płynu, przyczynia się do cichego zamykania drzwi.

Konstrukcja samozamykacza może mieć jeden lub więcej amortyzatorów, co nie zmienia istoty urządzenia. Sprężyna robocza w różnych produktach napędzana jest przez mechanizm, który określa rodzaj zbliżenia.

W zależności od projektu podczas instalacji drzwi hodowcy mogą rozwiązać kilka problemów:

• Dostosuj prędkość zamykania w dwóch zakresach - z przyspieszeniem, gdy drzwi są zamknięte.
• Chroń płótno przed uderzeniem w przeszkodę.
• Zabezpiecz drzwi po ich otwarciu.

Rodzaje urządzeń

Rodzaje zamykaczy drzwi są klasyfikowane według lokalizacji, które mogą być:

• Top. Zainstalowany w górnej części skrzydła drzwi. Inny typ napędu:

1. korbą, w konstrukcji wykorzystano sprężynę śrubową i tłok hydrauliczny, które znajdują się w oddzielnych przedziałach. Są to dość proste urządzenia, które nie mają możliwości kontrolowania ruchu drzwi ani innych zmian. Popyt na ciężkie drzwi;
2. karbowany. Jest to najbardziej powszechny projekt, składający się z koła zębatego, które zazębia się z tłokiem i przesuwa go wzdłuż osi, gdy drzwi są odrywane. Po otwarciu, samozamykacz porusza się po łuku. Część dźwigni przykręcona do obudowy urządzenia znajduje się prostopadle do koła zębatego, którego oś porusza się pionowo przez korpus samozamykacza. Zęby koła zębatego zazębiają się z zębami tłoka. Przesuwając się wzdłuż osi, koło zębate przesuwa tłok w pozycji poziomej, zaciskając sprężynę. Energia akumuluje się w ten sam sposób. Zamknięcie drzwi rozluźnia sprężynę, która naciska na tłok w przeciwnym kierunku, obracając się, dźwignia przesuwa dźwignię, aby przesunąć konstrukcję drzwi, zamykając drzwi;
3. z drążkiem przesuwnym. To nie jest najbardziej udana wersja projektu, w której nie ma ramienia do przenoszenia dużej siły, co prowadzi do niezbyt niezawodnego działania mechanizmu;
4. wałek rozrządu. Krzywka, która ma wygląd symetrycznego lub asymetrycznego serca, służy również jako oś. Po otwarciu drzwi element równomiernie ściska sprężynę z tłokiem otwierającym. Podczas zamykania, sprężyna rozszerza się, tłok otwierający porusza się w przeciwnym kierunku, przywracając krzywkę do pierwotnego położenia, drzwi zwalniają z tłokiem hamulca.

• Zamykacze drzwi. Znajduje się na podłodze. Instalacja bliższego tego typu musi być rozważona na etapie budowy. Masa drzwi utrzymuje dolną oś, która porusza się w kierunku drugiej osi obrotu.

Projekt bliżej służy do drzwi o wadze do 300 kilogramów.

• RAMS. Ta konstrukcja jest wbudowana w ramę lub framugę drzwi, a jej zasada działania jest taka sama, jak w przypadku zamykaczy podłogowych. W tym przypadku masa drzwi jest podtrzymywana przez podporę wbudowaną w podłogę. Obrót od osi zamykającego drzwi jest przenoszony na skrzydło bramy za pomocą dźwigni wbudowanej w drzwi od góry. Gdy drzwi są otwierane za pomocą dźwigni, oś w kształcie serca jest obracana. W zależności od kierunku otwierania drzwi, zaczyna naciskać na jedną z rolek, która ściska obie sprężyny. Po zamknięciu drzwi cały proces przebiega w przeciwnym kierunku.

Zgodnie z projektem produktu są podzielone na:

• Liniowy. W takim bliżej nie ma kolana ani detali do ustawienia produktu.
• Kolano. W projekcie występuje "kolano", płótno wystające podczas ruchu. Są to najbardziej niezawodne i proste urządzenia wśród mechanizmów dźwigniowych. Istnieją dwa sposoby montażu:

1. obudowa mechanizmu napędowego jest zamontowana na skrzydle drzwi, a urządzenie dźwigniowe jest zamontowane na skrzyni;
2. możliwa i odwrotna opcja montażu.

Klasyfikacja mechanizmów

Aby zapoznać się z dotychczasowymi zamykaczami drzwi wykonanymi w Rosji, należy zapoznać się z GOST 5091-78. Głównym kryterium wyboru samozamykacza są charakterystyki techniczne lub wysiłek, jaki dana osoba stosuje przy zamykaniu drzwi.

Zgodnie z GOST 5091-78 wszystkie urządzenia do zamykania drzwi są podzielone na 7 klas:

• EN1. Używany do skrzydeł o szerokości 750 milimetrów i wadze do 20 kg.
• EN2. Idealne urządzenie do tkanin o szerokości 850 milimetrów i wadze do 40 kg.
• EN3. Przyrządy do szerokości skrzydła 950 milimetrów, o wadze do 60 kg.
• EN4. Przeznaczony do płócien o szerokości 1,1 metra i wadze do 80 kg.
• EN5. Zamontowany na szerokości skrzydła 1,25 m, o wadze do 100 kg.
• EN6. Przystosowania tej klasy przeznaczone są dla drzwi o szerokości 1,4 metra, ważących do 120 kg.
• EN7. Takie mechanizmy idealnie nadają się na płótna o szerokości 1,6 metra, o wadze do 160 kg.

GOST 5091-78 wskazuje siłę, która musi zostać przyłożona podczas zamykania drzwi, mierzona w Nm (Newtonometers). Firma "Door closer" w swoim certyfikacie na wydane produkty wskazuje na wysiłki w Nm. W takim przypadku modele mechanizmów mogą być tej samej klasy i mogą być regulowane, z możliwością dostosowania siły podczas otwierania drzwi.

Ponadto GOST 5091-78 zawiera wskazówki dotyczące zamykania drzwi dla ich pracy, biorąc pod uwagę zakres temperatury pracy. Wynika to z faktu, że olej stosowany do smarowania konstrukcji zmienia swoją lepkość pod wpływem temperatury. Do użytku na zewnątrz zaleca się instalowanie urządzeń odpornych na niskie temperatury przy użyciu oleju niskotemperaturowego i specjalnych dławików, które są zawarte w certyfikacie produktu.

GOST 5091-78 wskazuje kolejną cechę, która powinna być brana pod uwagę przy wyborze samozamykacza do drzwi - przeniesienie momentu obrotowego.

Wybór urządzenia

Wskazówka: Zanim wybierzesz samozamykacz, powinieneś zapoznać się z normami, które definiują wysiłki opracowane przez samozamykacze podczas ich używania. Są zgodne z normami europejskimi.

Wielka moc bliższa odpowiada wyższej klasie.

Na przykład:

• Produkt najwyższej klasy jest wybierany do montażu na drzwiach z metalu pancernego.
• Blister o niskiej klasie jest zainstalowany na lekkim produkcie drzwiowym.
• Konstrukcje 3-5 klas są stosowane do prostych drzwi wejściowych zainstalowanych we wnętrzu.

Przy wyborze bliżej uwzględniane są parametry drzwi, uwzględnia się czynniki zewnętrzne, na przykład:

• Podczas obsługi drzwi przednich narażonych często na boczne obciążenia wiatrem, skrzydło bramy powinno być wyposażone w wysokiej klasy produkty, które wydłużą żywotność samozamykacza.

Wskazówka: Jeśli rozmiar i waga drzwi można zastosować dwie różne klasy produktów, należy preferować elementy wysokiej klasy, które zapewnią większy margines bezpieczeństwa, a tym samym dłuższą pracę urządzenia.

• Nie trzeba brać pod uwagę tylko mocy przy wyborze produktu. Nie zawsze oznacza to duże obciążenie po zamontowaniu na drzwiach. Jeśli takie zamknięcie zostanie zainstalowane na drzwiach PCV, zostanie utworzone dodatkowe obciążenie na zawiasach, co spowoduje ich szybkie zużycie.
• Plastikowe drzwiczki z mocnymi elementami otwierają się twardo, co spowoduje dodatkowy dyskomfort podczas korzystania z drzwi.
• Wybierając samozamykacz do drzwi, należy wziąć pod uwagę mrozoodporność. Istnieją modele, które działają w ekstremalnych temperaturach, od (-45 ° C) do (+ 70 ° C).
• Zwrócono uwagę na szybkość ruchu systemu drzwi. Na przykład, w przypadku konstrukcji przeciwpożarowych, urządzenia powinny mieć wysoką prędkość zamykania, a gdy są używane w domu, preferowane jest powolne zamykanie, szczególnie jeśli w domu są dzieci i osoby starsze. W miejscach publicznych lepiej jest instalować urządzenia z funkcją hamowania otwarcia, które zapobiegną uderzeniu skrzydła o ścianę.

Dla zaznajomienia kupującego z dodatkowymi możliwościami produktu oferowany jest certyfikat na bliższych drzwiach. Jego obecność jest gwarancją, że zakupiony produkt jest wysokiej jakości.

Wskazówka: wybierając urządzenie, należy zapytać o certyfikat. Zapewni to większą pewność, że wybrane urządzenie będzie działać poprawnie przez wiele lat.

Przegląd popularnych samozamykaczy

Poniżej znajduje się przegląd zamykaczy drzwi do najbardziej znanych zagranicznych producentów wysokiej jakości produktów:

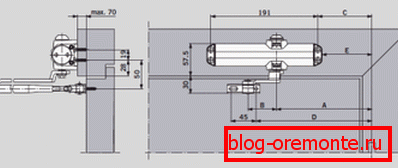

• Door Closer Dorma. To jest mechanizm niemieckiej firmy, której cechą jest obecność przesuwnego ciągu. Ta konstrukcja pozwala ukryć kolano mechanizmu trakcyjnego i nie zepsuć wyglądu drzwi.

• Drzwiczki DC-100. Jest to urządzenie mechaniczno-hydrauliczne do otwierania drzwi o wadze do 100 kilogramów. Może pracować w zakresie temperatur roboczych od (-35 ° C) do (+ 60 ° C), ma dwie prędkości ruchu.

• Samozamykacz 80 kg od firmy Abloy. Jego firma produkuje z Finlandii. Maksymalna waga drzwi do 80 kg. Model ma wygodny mechanizm regulacji mechanizmu. Konstrukcja ma niezależny zawór, który pozwala na płynny ruch drzwi.

• GEZE Door Floor Closer niewidoczny i niezawodnie zamyka drzwi wahadła iz naciskiem. Dostępne są systemy do ciężkich zaworów i konstrukcji o małej wadze. Zamykacze można instalować w drzwiach przeciwpożarowych i przeciwdymowych.

• Samozamykacz do 30 kg. Sprężynowy mechaniczny przyrząd do zamykania drzwi DS19 służy do płynnego zamykania konstrukcji o wadze do 30 kg. Wyróżniają się one pojedynczą prędkością ruchu drzwi, regulacją za pomocą jednej śruby. Używany do drzwi o szerokości do 75 centymetrów. Cena produktu jest najmniejsza.

• Samozamykacz "NORA-M". Minimalna liczba cykli otwierania i zamykania drzwi wynosi 500 000 razy, gwarancja we wszystkich modelach obowiązuje przez 5 lat. W asortymencie marki znajdują się samozamykacze "NORA-M", których charakterystyka pozwala na zamocowanie płótna w pozycji otwartej. Aby zamknąć drzwi, trzeba przenieść płótno pod kątem 90 °, a następnie zaczyna się zamykać. W takich modelach następuje korekta prędkości zamykania konstrukcji i prędkości jej dokhlopa.

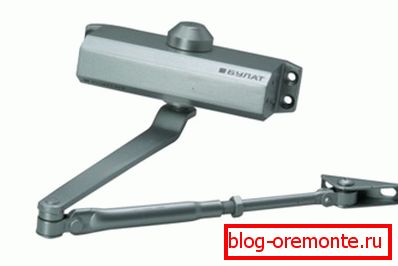

• Samozamykacz "Bulat", służy do płynnego, automatycznego zamykania drzwi. Używany do plastikowych, drewnianych i metalowych konstrukcji płócien. Funkcje urządzeń: regulacja prędkości zamykania drzwi, regulacja prędkości końcowego wykończenia. Zakres temperatur stosowania wynosi od (-35 ° C) do (+ 50 ° C). Maksymalna szerokość drzwi - 1,2 metra.

• Zamykacze drzwi K-Dom. Montuje firmę z Korei Południowej. Konstrukcja ma standardową dźwignię. Służy do płynnego zamykania drzwi typu wiosła. Instrukcje montażu w języku rosyjskim, gruczoły wykonane są w Niemczech, wał ma powiększoną średnicę, specjalny olej sprawia, że ​​konstrukcja jest mrozoodporna, może pracować w zakresie od (-45 ° C) do (+ 50 ° C).

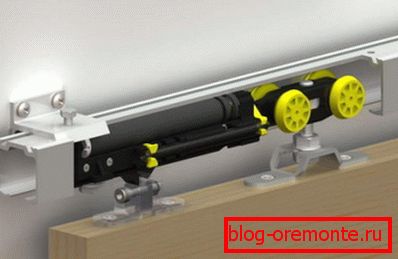

• Samozamykacze do drzwi przesuwnych. Такие устройства часто используются в местах массового пользования: магазинах, больницах, офисах. Korzyści и недостатки устройства таких конструкций приведены в таблице:

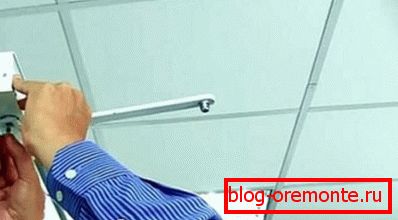

Mechanizm montażowy

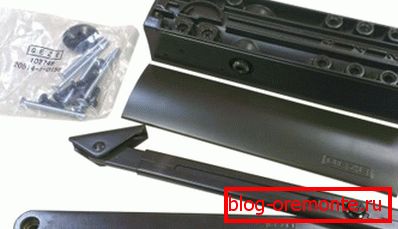

Kupując produkt, który będzie instalowany na drzwiach własnymi rękami, musisz pamiętać, że zestaw powinien zawierać:

• Bliżej.
• Ciąg dźwigni.

• Sprzęt do elementów złącznych.

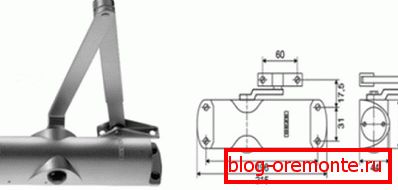

• Schemat lub rysunki samozamykacza do konstrukcji montażowych.

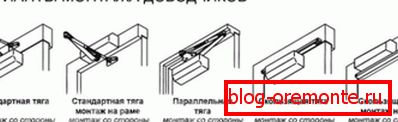

Okucia mogą być instalowane na urządzeniu wejściowym: na pudełku i na płótnie, w zależności od przeznaczenia konstrukcji drzwi.

Instalacja to:

• Wewnętrzny, jak na zdjęciu. Jest to najczęstszy sposób instalacji konstrukcji drzwi zewnętrznych, podczas gdy produkt jest montowany w drzwiach.

• Outdoor

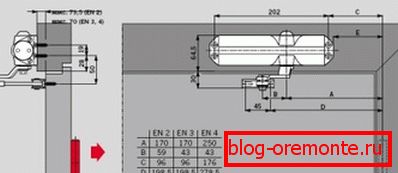

Pełen rozmiar schematu instalacyjnego zawartego w zestawie pozwala zainstalować akcesoria o wysokiej jakości i uniknąć błędów podczas instalacji.

W tym celu:

• Schemat instalacji jest przyklejony do drzwi.

• Dalsze czynności wykonywane są zgodnie z instrukcjami zawartymi w instrukcji:
• Oznaczenie jest zakończone.
• Wywiercone otwory.
• Sprawa jest załączona.
• Dźwignia zamontowana.

Są to dwie połowy połączone ze sobą wątkami.

• Dźwignia ma regulowaną długość, która określa kąt otwarcia drzwi, około 90 °.
• Przy prawidłowej instalacji wszystkich elementów konstrukcyjnych urządzenie będzie działało sprawnie, bez awarii.

Bardziej szczegółowo instalacja zamknięć pokazuje wideo w tym artykule.

Ustawienie bliższe

Prawidłowe dopasowanie zainstalowanych elementów można wykonać, patrząc na śruby, które są częścią projektu do regulacji.

Wiele modeli ma specjalne śruby umieszczone na ozdobnej obudowie walizki. Na niektórych śrubach znajdują się na przedniej stronie obudowy i są oznaczone jako 1 i 2. Śruba 1 dostosowuje zmianę kąta otwarcia drzwi, może osiągnąć 180 °. Śruba 2 zmienia prędkość zamykania skrzydła.

Podczas regulacji samozamykacza:

• Kąt otwarcia skrzydła drzwi wynosi od 90 ° do 180 °.
• Przyspieszenie zamykania reguluje się, regulując śrubę 2.
• Drzwi otwierają się pod kątem roboczym i są zwalniane.
• Obrót śruby 2 zapewnia regulację gładkości skrzydła drzwiowego w ostatnim 15 °, aby zapewnić niezawodne zamknięcie.
• Wysiłek w realizacji dostosowania nie jest tego wart.
• Po 1/4 obrocie śruby drzwi zostaną zamknięte z wyraźnym spowolnieniem.

Closer może być używany przez długi czas, jeśli ustawienie będzie wykonywane regularnie. Należy pamiętać, że przymusowe przyklejenie drzwi do wietrzenia i podparcie go różnymi przedmiotami może prowadzić do zwiększenia obciążenia dławnic i tłoków zamykających drzwi.

Spowoduje to wytłoczenie oleju z ciała i wyjście z niego w dół. Aby odpowiedzieć na pytanie, jak prawidłowo zamknąć zasuwę, pomoże tylko specjalista. Każdy projekt ma swoją własną charakterystykę.

Dbanie o samozamykacz

Aby zmaksymalizować żywotność samozamykacza, musisz zachować zdrowie tego mechanizmu, regularnie sprawdzaj stan jego głównych części:

• Aby uniknąć problemów z pojawieniem się korozji, należy przeprowadzić regularną obróbkę fragmentów metalu i ich smarowanie w celu płynnej jazdy.
• Konieczne jest okresowe dostosowywanie ustawień zgodnie z parametrami drzwi.
• Nie możesz niczego umieścić pod otwartymi drzwiami.
• Nie można pociągnąć drzwi "do", aby przyspieszyć ten proces.
• Jest przeciwwskazane, aby "pomóc" drzwiom zamknąć, trzymając je.

Niezależnie od tego, czy będzie to wbudowany samozamykacz, czy też jakikolwiek inny jego rodzaj, przy prawidłowej instalacji i obsłudze, takie urządzenie pozwoli kontrolować proces otwierania i zamykania drzwi. Zapobiegnie to rozbijaniu się szkła, a czasem wypadaniu ściany z domu podczas instalowania drzwi metalowych.
