Drzwi gost: oznaczenia i oznaczenia

Drzwi, podobnie jak wszystkie inne produkty, a także materiały budowlane, wykonane są w ścisłej zgodności z normami zatwierdzonymi przez państwo. W zależności od wersji ich wykonania i przeznaczenia istnieją dokumenty regulujące produkcję drzwi wewnętrznych, a tam jest GOST: drzwi wewnętrzne.

Ile takich standardów istnieje i na co zwracają szczególną uwagę? Po obejrzeniu filmu w tym artykule, a także przeczytaniu treści samego artykułu, otrzymasz wiele przydatnych informacji na ten temat.

Drewniane drzwi

Podstawowym dokumentem, na podstawie którego drzwi z drewna i jego pochodne są wykonane w budynkach publicznych i mieszkalnych, jest stan norma numer 6629-88 (patrz gwarancja jakości drewnianych drzwi GOST - GOST). Odnotowujemy natychmiast, że przy produkcji dźwiękoszczelnych, ewakuacyjnych lub jakichkolwiek innych drzwi do celów specjalnych, nie powinieneś polegać na tym.

Dokument ten nie zawiera także zaleceń dotyczących produkcji klocków drzwiowych z wartościowych ras, ponieważ nie należą one do kategorii typowych produktów. Bloki drzwi do instalacji wewnętrznej są podzielone na kilka typów.

Dla jasności przedstawimy każdą z nich w formie tabeli:

Rodzaj drzwi i ich wygląd	Symbol i wyjaśnienie
	Wpisz "G". Ta wersja drzwi jest instalowana wewnątrz budynków: mogą mieć jedno lub dwa płótna z siatką wypełnienia. Opcje wykonania takie jak: z ramką i bez niej; zi bez progu; zi bez pokryw.
	Wpisz "O". Drzwi wewnętrzne ze szklanymi wkładkami. Jest to jedyna różnica w stosunku do poprzedniej wersji. Opcje dla tego samego.
	Wpisz "K". Fotografia pokazuje tzw. Drzwi wahadłowe, których drzwi nie udają, ale huśtawka. Są również wewnętrzne, ale różnią się od typów "G" i "O" pod względem wykonania i zasady działania. Są zawsze dvuhpolnye, z pudełkiem, bez naplavu, a także bez progu. Obecność lub brak płyt jest w gestii producenta.
	Wpisz "U". Ta kategoria obejmuje wzmocnione drzwi. Są instalowane wewnątrz budynków, przy wejściu do izolowanego pomieszczenia - na przykład: do mieszkania. Zawsze są odnopolnye, bez wynurzania i talerze. Płótna takich drzwi muszą mieć solidne wypełnienie. To prawda, aby zdecydować, czy takie drzwi będą miały pudło, czy nie, jest dostarczane do producenta. Nawiasem mówiąc: zgodnie z tym GOST, górne pętle pół powinny być instalowane na drzwiach wyprodukowanych bez skrzynek. Dolną połowę pętli należy zapakować i dołączyć do zestawu.

A więc:

• Norma reguluje produkcję drzwi wszelkiego rodzaju, zgodnie z wyraźnie określonymi standardowymi rozmiarami. Oznakowanie drzwi według GOST powinno odzwierciedlać wysokość i szerokość otworu, do którego przeznaczony jest ten produkt. Na przykład: DK 24-19 oznacza: drzwi skrzydłowe, wysokość 24 dm (2,4 m), szerokość 19 dm (1,9 m), biorąc pod uwagę grubość skrzyni.
• Podwójne drzwi typu "O" i "G" mogą mieć płótna o nierównej szerokości. Do oznaczenia drzwi z tej samej strony dodaje się również litery "P" (po prawej) lub "L" (po lewej). Dodatkowa litera "P" oznacza, że ​​drzwi mają próg - na przykład: DG 24-15PP.

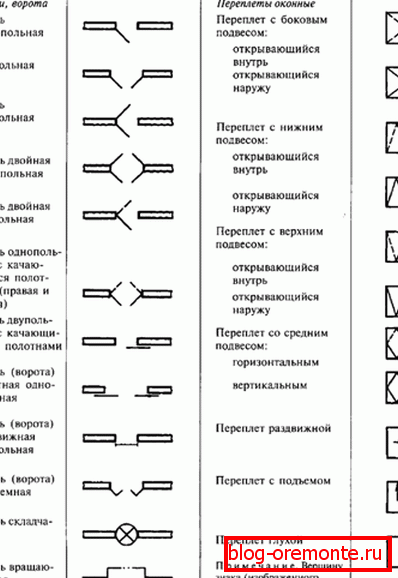

• Jeśli chodzi o brak oznaczeń, ale graficzne obrazy drzwi na rysunkach projektowanych budynków, są one wykonywane zgodnie ze standardem 21 * 201-2011. W paragrafie 4.7 znajduje się tabela z próbkami graficznych obrazów drzwi, do których muszą się stosować projektanci. Poniższa tabela została podana.

Produkcja wszystkich typów drzwi powinna być wykonana zgodnie z rysunkami roboczymi przedstawionymi w niniejszej normie i tylko zgodnie z zatwierdzonymi rozmiarami ram. Ponadto, twoja uwaga zostanie poświęcona niewielkiej wycieczce technologicznej - może być przydatna dla tych, którzy chcą zrobić drewniane drzwi własnymi rękami.

Montaż drzwi

Strukturalnie skrzydła drzwi są podzielone na struktury ramowe składające się z taśm i paneli oraz paneli osłonowych. Trudniej jest zrobić drzwi z klatki, zużycie materiału jest wyższe i musi być wysokiej jakości. Dlatego cena drzwi z tym projektem jest wyższa.

Ogólnie rzecz biorąc, w samym środku drzwi panelu znajduje się ta sama rama, tylko z wewnętrznym wypełnieniem i podszewką z tańszego materiału: sklejka lub płyta pilśniowa o grubości 3-5 mm. Takie drzwi są tańsze, ale ze względu na ich pustą strukturę i wypełnienie, mają one lepsze właściwości izolacyjne.

Zestaw operacji technologicznych w produkcji drzwi panelowych jest następujący:

• montaż ramy i jej wypełnienie
• wycinanie części licujących
• łączenie osłon i przetwarzanie ich końcówek wokół obwodu
• Montaż płyt lub układów do szkła
• Tworzenie pudełka pod płótnem
• Dekoracyjne wykończenie drzwi

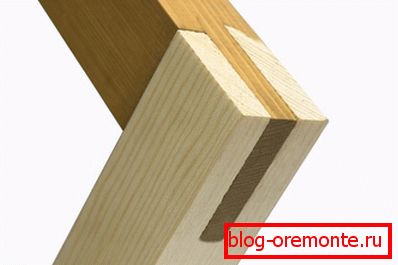

Aby wykonać przeszklone drzwi, dwie ramy są wykonane z prętów o tej samej sekcji. Szczegóły ramy drzwi łączą się w narożnikach kolca lub specjalnych klipsów. Wypełnienie ramy może być bardzo różne: listwy, nadziewane w pewnej odległości lub całkowicie, MDF, sklejka. Jeśli wypełnienie jest solidne, kolejność montażu drzwi będzie następująca.

A więc:

• Po jednej stronie gotowej ramy nakładają podszewkę na obwodzie klejem, a następnie przymocowują ją małymi ćwiekami o długości 2-2,5 cm, po czym rama zostaje obrócona, a jej wewnętrzna przestrzeń wypełniona jest prętami lub listwami. Ich przekrój powinien odpowiadać grubości ramy drzwi.
• Musisz spróbować wypełnić elementy mocno przyciśnięte do siebie, a ich połączenia nie pasują do siebie. Następnie następuje obrót drugiej tarczy, która jest zamontowana podobnie do pierwszej. W przypadku, gdy wypełnienie ramy nie jest stałe, ale rzadkie, należy upewnić się, że rozmiar komórki nie przekracza 4 cm.

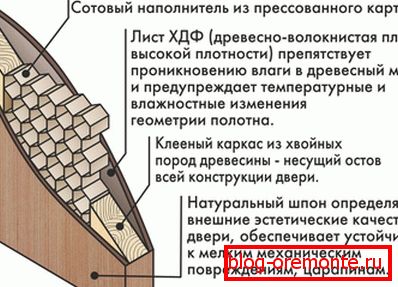

• W fabrykach mebli, oczywiście, ich technologia, i jako wypełnienie ramy, to nie jest drewno, które jest używane, ale specjalne wkładki o strukturze plastra miodu wykonane z prasowanej tektury. Po wypełnieniu ram, płyty przykleja się do nich za pomocą prasy hydraulicznej.

Jeśli prasowanie odbywa się mechanicznie, klejenie zajmuje dużo czasu - do pół dnia. W przypadku użycia metody gorącej wystarczy kwadrans.

Około jeden dzień po naciśnięciu, obwód drzwi jest przetwarzany. Obejmuje to osłony na dokumenty, rowki do pobierania próbek, szlifowanie. Podsumowując, szczegóły dotyczące wyściółki i układu szkła, jeśli takie są zainstalowane, są na nich zainstalowane.

Drzwi zewnętrzne

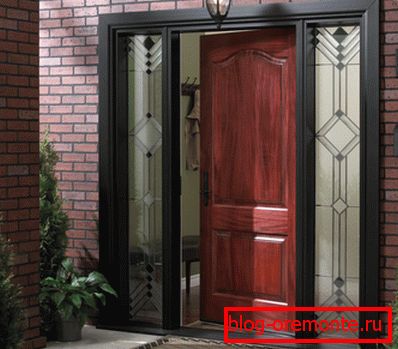

W poprzednim rozdziale mówiliśmy o wewnętrznych drewnianych drzwiach. Zewnętrzne drzwi standardowe wykonane są zgodnie z innym standardem, pod numerem 24698-81. Nie dotyczy drzwi do budynków kultury, centrów handlowych i sportowych, dworców kolejowych, a także drzwi o powierzchni ponad 9 m2.

A więc:

• Niniejszy dokument reguluje produkcję trzech rodzajów drzwi: pod literą "H" - drzwi łańcuchowe i wejściowe, pod "C" - drzwi serwisowe. Trzeci typ jest oznaczony literą "L". To nie jest nawet drzwi, jako takie, ale właz (właz) - na przykład, aby wyjść z wejścia na strych. Tutaj wszystko jest takie samo: właśnie w związku z celem podano wymagania dotyczące konstrukcji drzwi, ich rozmiarów i oznaczeń.

Bloki drzwi metalowe

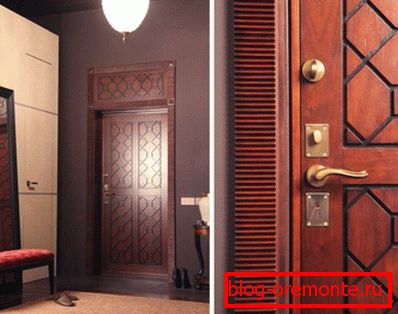

Obecnie drewniane drzwi wejściowe są instalowane głównie w domach prywatnych. W budynkach wielopiętrowych często preferowane są metalowe drzwi - i są wykonane zgodnie z innym standardem: 31173 * 2003. Dokument ten określa wymagania dotyczące produkcji stalowych bloków z wbudowanymi w nie urządzeniami, które uniemożliwiają nieuprawnione wejście do pomieszczenia.

A więc:

• Jeśli chodzi o mechanizmy tych urządzeń, to z kolei są one wytwarzane zgodnie z GOST 51242 98. Drzwi i bramy, okna i rolety, żaluzje i sejfy - wszystkie konstrukcje, do których są zainstalowane mechanizmy ochronne, muszą spełniać wszystkie wymagania określone w tym standardzie .

Jeśli chodzi o standard dla samych drzwi, dotyczy to tylko bloczków stalowych instalowanych w budynkach cywilnych do różnych celów, w tym do budynków mieszkalnych. Jeśli chodzi o drzwi specjalnego przeznaczenia, które powinny być na przykład kuloodporne lub odporne na wybuch lub ogień - są wykonane zgodnie z innymi dokumentami prawnymi.

Klasyfikacja i oznakowanie

Klasyfikują drzwi stalowe według takich cech jak: konstrukcja; charakterystyka mechaniczna; wymagania operacyjne; rodzaj wykończenia. Strukturalnie wyróżniają się one za pomocą pudełka: może być w kształcie litery U; W kształcie litery U z progiem; zamknięta pętla

• Innym sposobem konstruktywnego rozróżnienia jest liczba i sposób otwierania płócien. Mogą być odnopolnye, w tym prawo i lewo. Mogą mieć dwa płótna: w tej samej lub różnej szerokości - w tym jedną nie otwierającą. A także drzwi mogą otwierać się wewnątrz lub na zewnątrz.
• Zgodnie z liczbą konturów umieszczonych w przedsionku, mogą istnieć tylko dwie opcje produkcji. Drzwi z reguły są jednym lub dwoma obwodami - rzadziej zdarzają się, chociaż GOST również to przyznaje.

• Metalowe wykończenie drzwi może być bardzo różnorodne. Oprócz farb i lakierów oraz powłok proszkowych są to wszelkiego rodzaju okładziny: skóra i substytuty skóry z ociepleniem; Folie pokryte PVC; drewniane listwy i płytki; fornir; szkło; dekoracyjne elementy metalowe. Ponadto można łączyć drzwi wykonane zgodnie z GOST 31173 * 2003.
• Drzwi metalowe są oznaczone na tej samej zasadzie, co drewniane, tylko wymiary są podane nie w decymetrach, ale w milimetrach i dodaje się oznaczenie klasy wytrzymałości. Na przykład oznaczenie DSV DKN 2100-1270 M3 jest dekodowane w następujący sposób: drzwi są stalowe wewnątrz, podwójne piętro, z zamkniętą skrzynką, która otwiera się na zewnątrz. Wysokość to 2100 mm, szerokość to 1270 mm - trwałość odpowiada klasie M3.

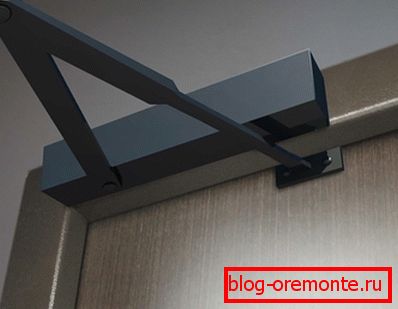

Kompletne bloki drzwi wykonane z metalu powinny być dostarczone klientowi zmontowane, w tym z zainstalowanymi zamkami. Dzięki dodatkowej umowie drzwi mogą być wyposażone w samozamykacz, oczko lub ogranicznik otwarcia.

Kompletny zestaw kluczy musi być zapieczętowany w kopercie i przekazany nabywcy przy podpisie. Są one dołączone do paszportu produktu oraz instrukcji instalacji od producenta.

Drzwi pożarowe

Jak wspomniano powyżej, w przypadku drzwi specjalnego przeznaczenia powyższe standardy nie mają zastosowania. Jakie dokumenty są w tym przypadku zorientowane na producentów? Weźmy na przykład drzwi przeciwpożarowe: SNiP 21.01-97 reguluje wymagania dotyczące odporności ogniowej (patrz GOST: instalacja drzwi przeciwpożarowych).

• Ten wskaźnik to określony czas, w którym drzwi mogą wytrzymać pod wpływem ekstremalnie wysokich temperatur i nie tracić jednocześnie nośności, jak również jej właściwości izolacyjnych. Oczywiste jest, że wymagania dotyczące takich struktur są szczególne.

• Uprząż drzwi ognioodpornych musi być uszczelniona, a płótna są wyposażone w zamykacze. Istnieją rodzaje drzwi, które zwykle są używane w klarowności. W takim przypadku obowiązkiem producenta jest wyposażenie ich w automatyczny, uruchamiany podczas pożaru i udawania płótna.

Zwróć uwagę! Kolejnym bardzo ważnym wymaganiem jest to, że nie powinno być mechanizmu blokującego na drzwiach prowadzących do wyjścia awaryjnego, którego nie można otworzyć bez klucza. Ponadto nie tylko materiały, z których wykonany jest skrzydło bramy, powinny być niepalne, ale także zamocowane na nich okucia.

• Instalowanie drzwi ognioodpornych w prywatnym domu jest dobrowolne. Ale są takie kategorie budynków, które muszą być bez problemu wyposażone w drzwi przeciwpożarowe. Na przykład w budynkach wielopiętrowych o wysokości ponad 50 m wszystkie wyjścia powinny być wyposażone w takie drzwi - w tym przedsionki, klatki schodowe i szyby wind.
• Granica odporności ogniowej drzwi zainstalowanych w tych punktach musi wynosić co najmniej pół godziny. Drzwi o tej samej charakterystyce montuje się w halach windowych budynków jednosesyjnych, a także w piwnicach technicznych. W budynkach użyteczności publicznej wszystkie grupy wejściowe muszą być wyposażone w ognioodporne bloki drzwiowe.

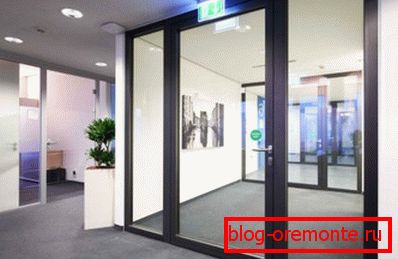

Drzwi spełniające wymagania bezpieczeństwa pożarowego mogą być wykonane nie tylko ze stali, ale również z aluminium - z wypełnieniem ramek z blachy ognioodpornej. W tym przypadku zapewniają one nie tylko możliwość bezproblemowej ewakuacji osób w sytuacji siły wyższej, ale także doskonale uzupełniają wnętrza i powierzchnie budynków.
